Yuneec Typhoon H520 — дрон с коммерческим акцентом

access_time20.04.2019
perm_identity Автор admin
folder_open Yuneec, Обзоры
5/5 - (1 голос)

Содержание статьи

  • 1 Введение
  • 2 Особенности
  • 3 Комплектация
  • 4 Доп.опции
  • 5 Спецификация
    • 5.1 Дрон
    • 5.2 Аппаратура
    • 5.3 Камера E90
    • 5.4 Камера: CGO-ET
    • 5.5 Камера E50
  • 6 О продукте
  • 7 Различие
  • 8 Применение
  • 9 Внешний вид
  • 10 Моторы
  • 11 Камера
  • 12 Питание
  • 13 Аппаратура
  • 14 Режимы полёта
  • 15 Цена
  • 16 Вывод
    • 16.1 ПЛЮСЫ
    • 16.2 МИНУСЫ
  • 17 Фото
  • 18 Видео

Введение

В январе 2017 года на мероприятии CES марка Yuneec представила много продуктов, среди которых были и зарекомендовавшие себя на рынке устройства, и новинки, представленные Yuneec VALET, Yuneec BREEZE 4K. Также на выставке произошло первое появление Yuneec Typhoon H520, который был создан на основе гексокоптера Typhoon H.

Продукт создан с упором на коммерческое применение. Изначально может показаться, что Typhoon ничем не отличается кроме яркого оранжевого оттенка. Но на самом деле это не так. Далее мы обсудим это более детально.

Особенности

  • Дополнительные опции: камеры E90 и E50, камера с тепловизором CGO — ET;
  • Поддержка SDK и API;
  • Оттенок гексакоптера, который привлекает внимание сразу;
  • Увеличенная грузоподъемность;
  • Удлиненные лучи;
  • Наличие режима «5 моторов», который позволяет осуществлять аварийную посадку при отказе одного из силовых агрегатов.
  • Улучшенная аппаратура управления;
  • Новые качественные БК силовые агрегаты;
  • Несущие винты с пониженным уровнем шума;
  • Точечный полет, который можно запланировать, как из офиса, так и при помощи аппаратуры управления посредством небольшого сенсорного монитора;
  • Современная батарея, обеспечивающая длительность полета на одном заряде 30 минут;

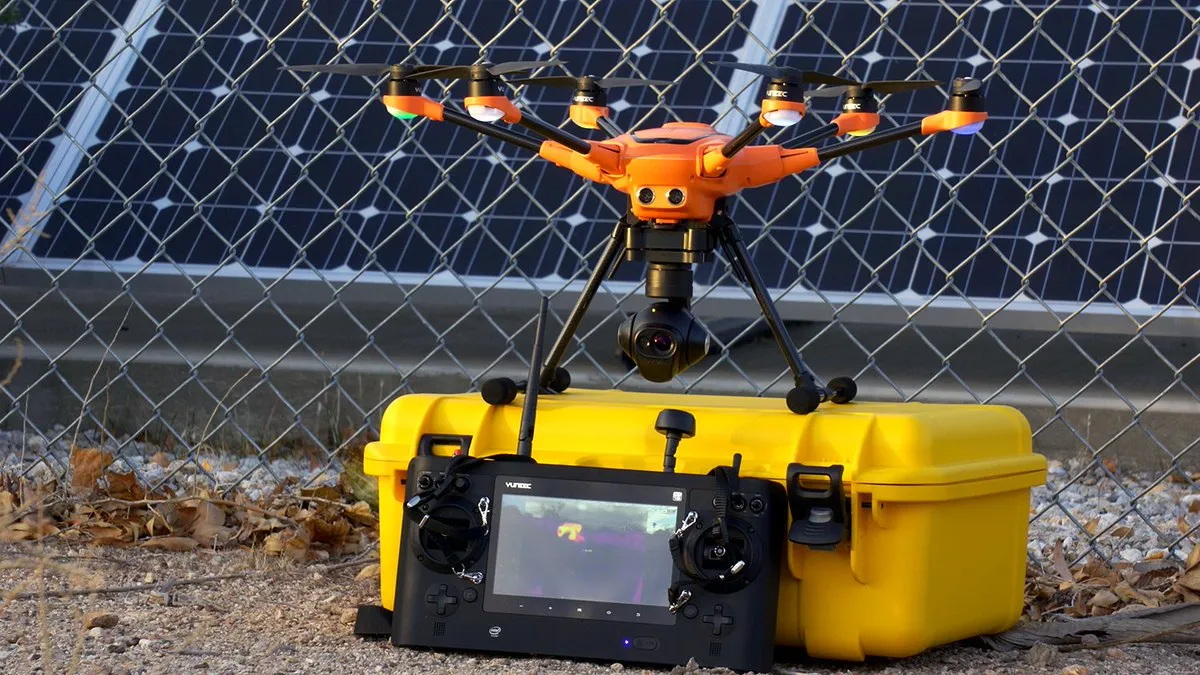

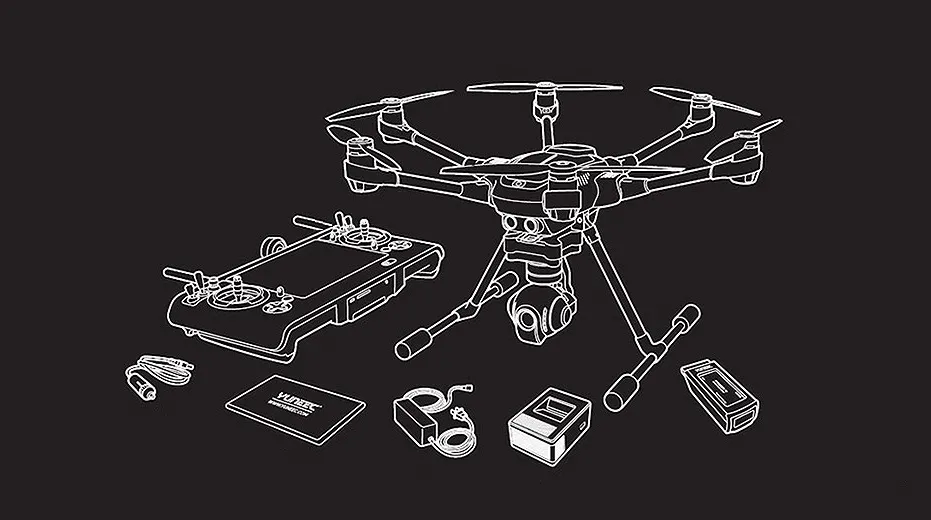

  • Комплектация

  • Инструкция к 4К камере
  • Солнцезащитная шторка на дисплей наземной станции
  • Ремень подвесной (для наземной станции)
  • Micro SD-card 16Гб (на которой закачены: инструкция, руководство по быстрому старту, рекомендации, видео по распаковке, видео руководство по быстрому старту и новые видео ролики с дронами)
  • USB комплект (для обновления прошивок камеры/дрона/ST16S)
  • 2 × запасных несущих винта «А»
  • 2 × запасных несущих винта «B»
  • Персональная наземная станция ST16S (с встроенным АКБ 3.6В 8700мАч 31.32Wh Li-ion)
  • Инструкция пользователя
  • Адаптер 220В для зарядного устройства
  • Yuneec Typhoon H520
  • 3 × несущих винта «А»
  • Зарядное устройство SC4000-4
  • 3 × несущих винта «B»
  • Светодиодная карта (описание назначения режимов светодиодной индикации)
  • Аккумулятор для дрона (4S 6850мАч 7C LiHV)
  • Транспортировочный кейс

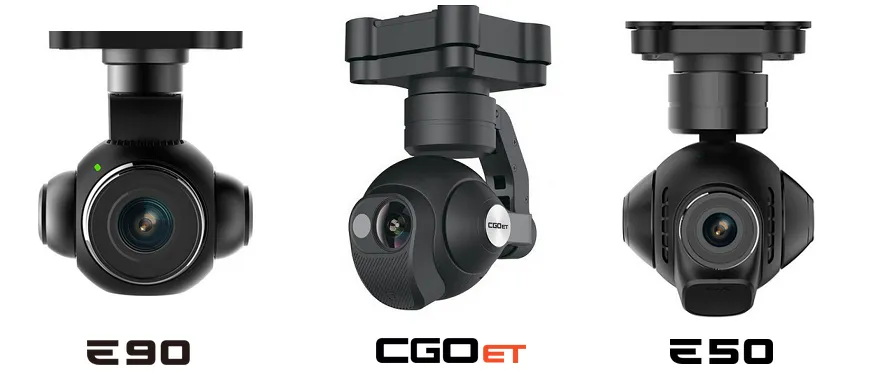

  • Доп.опции

    Для дрона Typhoon H520 можно приобрести отдельно:

  • Камера E50.
  • Она обладает средним фокусным расстоянием. Основой данной камеры является 1/2.3-дюймовый CMOS, обладающий способностью захватывать движущиеся объекты. Разрешение съемки 12 мегапикселей. В камере есть десять линз. Применяется для инспектирования сотовых вышек, ветровых турбин или нефтяных платформ. Детальные изображения получаются на безопасном расстоянии.

  • CGO-ET RGB.
  • Это камера, оснащенная тепловизором. Благодаря этому запись производится с применением двух видео потоков в ИК спектре и обычном режиме. Даже в темноте производится качественная съемка. На мониторе пользователя фото и видео выводятся в режиме картинка в картинке. Такой вид камеры является отличным помощником при чрезвычайных ситуациях, когда нужно осуществлять поиск людей или при обслуживании солнечных панелей.

  • Камера E90.
  • Широкоугольная камера с высоким уровнем разрешения для съемки 4K. Она подвешена на точный бесколлекторный обвес. Идеальное решение для получения качественных материалов. Основой является 20 мегапиксельный сенсор, а также скоростной чип для быстрой обработки картинок нового поколения. Станет отличным решением для контроля в местах большого скопления людей.

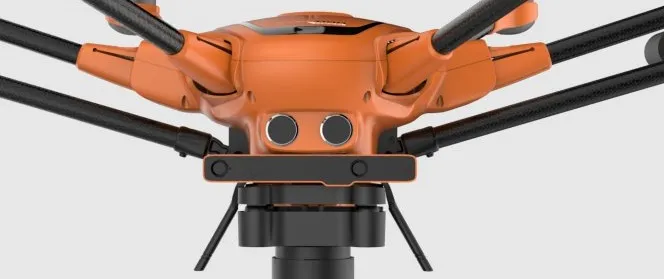

    Она прекрасно проявляет себя в области видео и фото индустрии. Для обнаружения препятствий в беспилотнике используется система Intel RealSense R200. Этог камера с отдельным модулем питания, оснащенная несколькими ультразвуковыми сенсорами.

    Спецификация

    Дрон

    Модель:H520

    Бренд:Yuneec

    Макс. скорость горизонтального полёта:72км/ч

    Взлётный вес:1890гр

    Моторы:Б/К BL3210 740kV

    Зарядное устройство:SC4000-4

    Макс. высота подъёма:122м

    Частота радиоуправления:2.4Ггц

    Макс. время полёта:30 мин

    Рама:520мм

    Аппаратура:ST16S

    Питание:4S 6850мАч 7C LiPo

    Аппаратура

    Диагональ LSD дисплея:17.78см (7 дюймов)

    Тактильная и звуковая обратная связь:да

    Операционная система:Android™

    Макс. расстояние FPV удаления: 1.6км

    Телеметрия полёта:да

    Количество каналов:16

    Дальность передачи (при оптимальных условия):до 1.6км

    Питание:3.6В 8700мАч 31.32Втч Li-Ion

    Разрешение видеолинка:HD 720p

    Частота видеолинка:5.8ГГц Wi-Fi

    Камера E90

    Рабочая температура:-10°C — 40°C

    UHD: 4K при 60 кадр/с

    Поле зрения:DFOV 91°

    Температура хранения:-10°C — 50°C

    Тип:E90

    Формат фото:RAW(DNG)/JPEG

    Разрешение видео

    Размер матрицы:1-дюймовая CMOS

    2.7K при 60 кадр/с

    Дальность передачи видео:до 1.6км

    Вес (с питанием без подвеса):350гр

    DNR:2D-фильтр

    Эффективных пикселей:20Mп

    Тип сжатия:AVC/HEVC

    Скорость сжатия: 100Мбит/с

    Память (хранение файлов):micro SD карта CLASS 10 U3

    FULL HD: 1080p при 24/25/30/48/50/60/120 кадр/с

    Фокусное расстояние:23мм

    Цветовая чувствительность:RGB

    2.5K при 60 кадр/с

    Диапазон диафрагмы:F2.8

    Элементы:7G2P

    Электронный затвор:1/8000 — 4s

    Камера: CGO-ET

    Память:Micro-SD карта

    Видео формат:MP4

    Температурный баланс:Авто

    Скорость изображения:9Гц

    Формат видео:MP4

    Фото формат:JPEG

    Скорость затвора:1/30 — 1/8000с

    ИК камера:неохлаждаемый микроболометр Vox

    Память:MicroSD карта

    Камера

    Чувствительность:< 50 mK

    Диапазон ISO:100-12800

    Вес:275гр.

    Размеры:81 × 108 × 138мм

    Поле зрения:по диагонали 71° / по горизонтали 56°

    Диапазон рабочих температур:-10° до 180°

    Размер пикселя:12μm

    FOV:90° диагонали

    Тепловизор

    CGO-ET

    Формат фото:JPEG/TIFF (14bit raw)

    Матрица:1/2.8-дюймовая 2M

    Видео разрешение:1920 × 1080p при 30 кадр/с

    Длина волны LWIR:8-14μm

    Камера E50

    Разрешение видео

    FHD: 1080p при 24/25/30/48/50/60/120кадр/с

    Тип:E50

    Тип сжатия:AVC

    Элементы:10G

    Скорость сжатия: 50Мбит/с

    Дальность передачи видео:до 1.6км

    Температура хранения:-10°C — 50°C

    Цветовая чувствительность:RGB

    Память (хранение файлов):micro SD карта CLASS 10 U3

    Поле зрения: DFOV 58°

    2.5K при кадр/с

    Эффективных пикселей:12Mп

    Фокусное расстояние:40мм

    Электронный затвор:1/8000 — 4s

    DNR:2D-фильтр

    Формат фото:RAW(DNG)/JPEG

    2.7K при 30кадр/с

    Вес (с питанием без подвеса):275гр

    UHD: 4K при 30кадр/с

    Рабочая температура:-10°C — 40°C

    Размер матрицы:1/2.3-дюймовая CMOS

    О продукте

    Беспилотник Yuneec Typhoon H520 является коммерческим вариантом популярного гексакоптера. Отличная версия для продолжительного пилотирования. В нем реализованы лучшие технологичные решения.

    Различие

    В этой модели дрона имеется новейшая электроника. Также в нем есть удлиненные лучи, новое программное обеспечение, несущие винты увеличенного размера, доработанные силовые установки. При помощи этого всего производителю удалось добиться более высокого уровня грузоподъемности. Благодаря этому даже с дополнительным оборудованием на борту время полета с новыми батареями составляет 30 минут. Остальные параметры квадрокоптеров практически идентичны.

    Производитель заявляет, что в новом дроне основной упор был сделан на защиту электронного компаса. Благодаря новым использованным для этой цели решениям удалось добиться большего уровня надежности данной модели беспилотника.

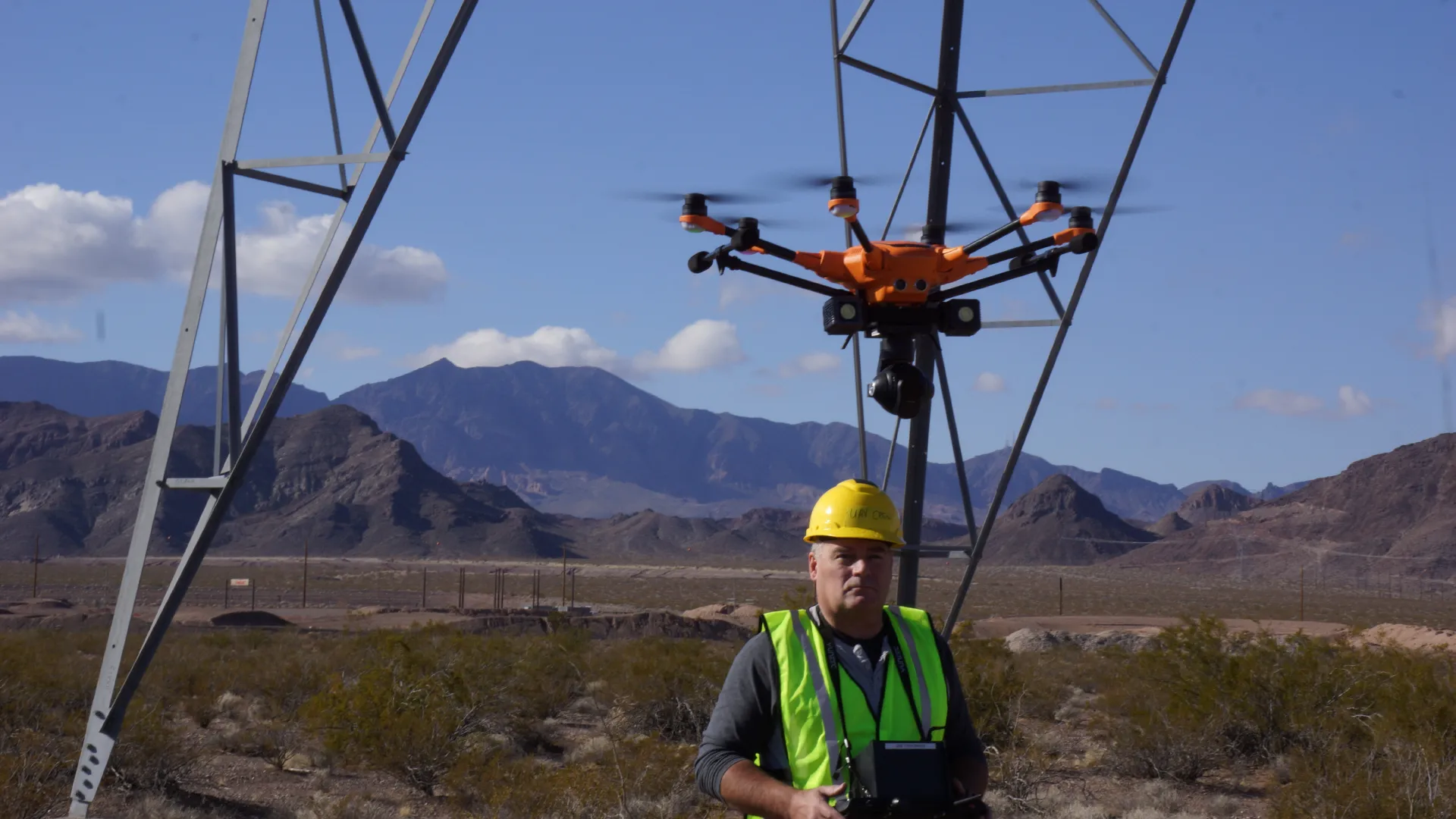

    Применение

    Дрон обладает высоким уровнем качества и может без труда применяться в быту. Его можно использовать и в промышленных целях, потому что в нем реализована технология «Waypoint», позволяющая осуществлять геокопирование в формате 3D или 2D. В беспилотнике также есть поддержка прикладного программирования.

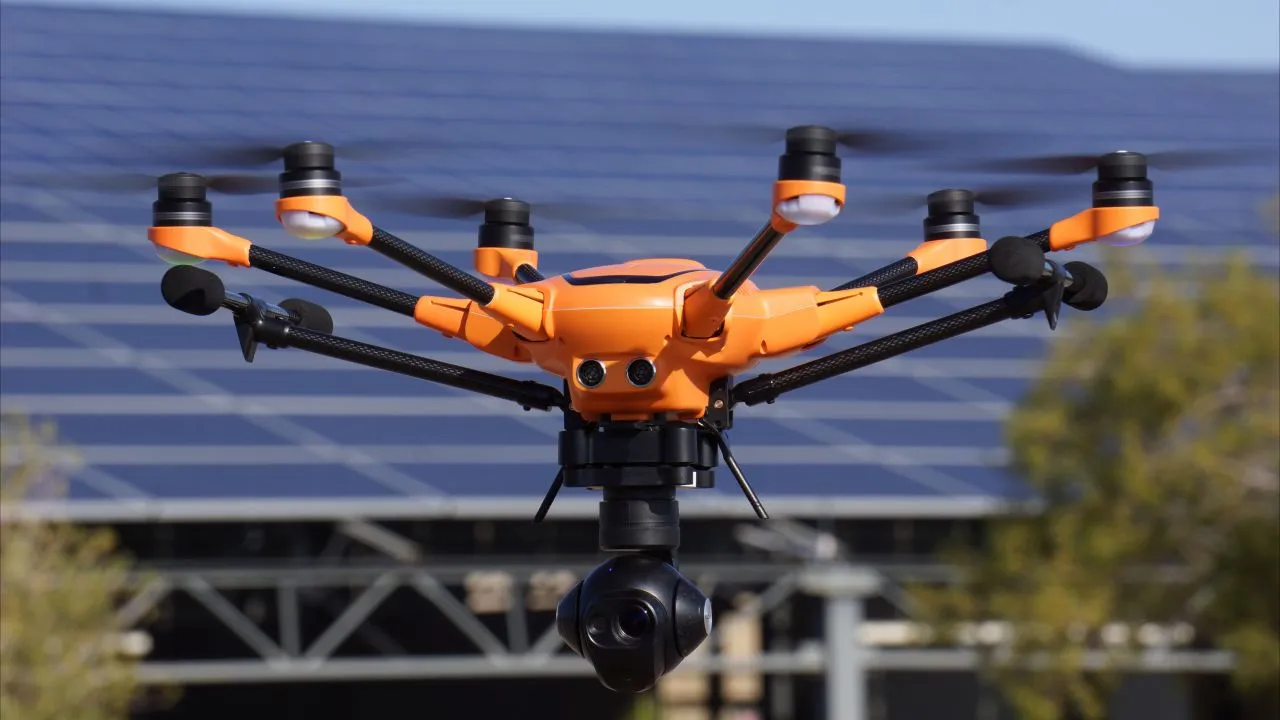

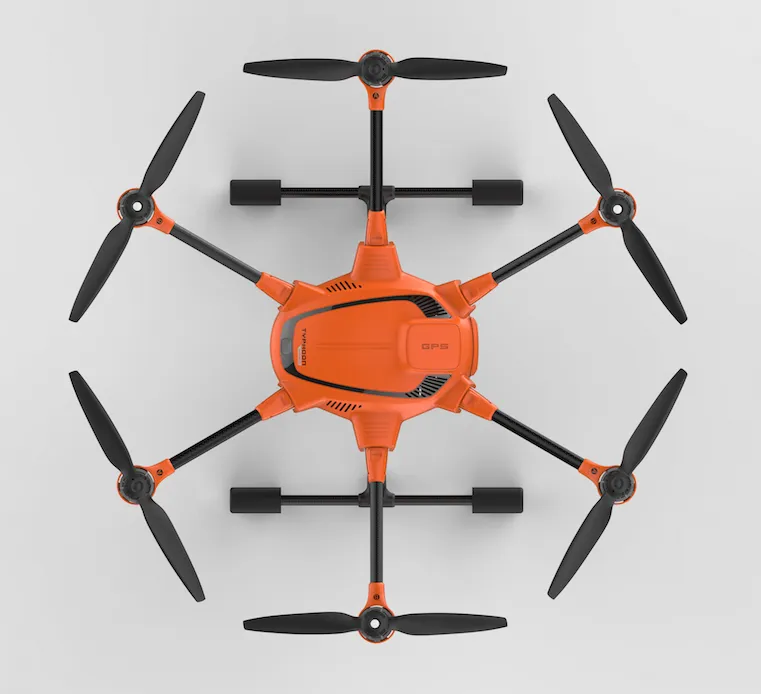

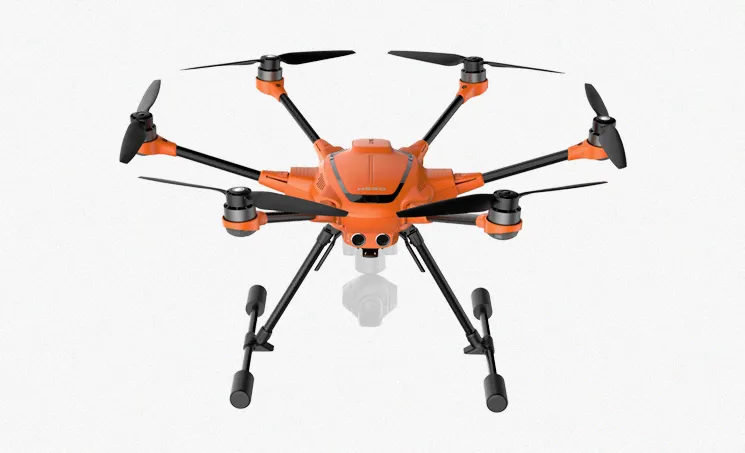

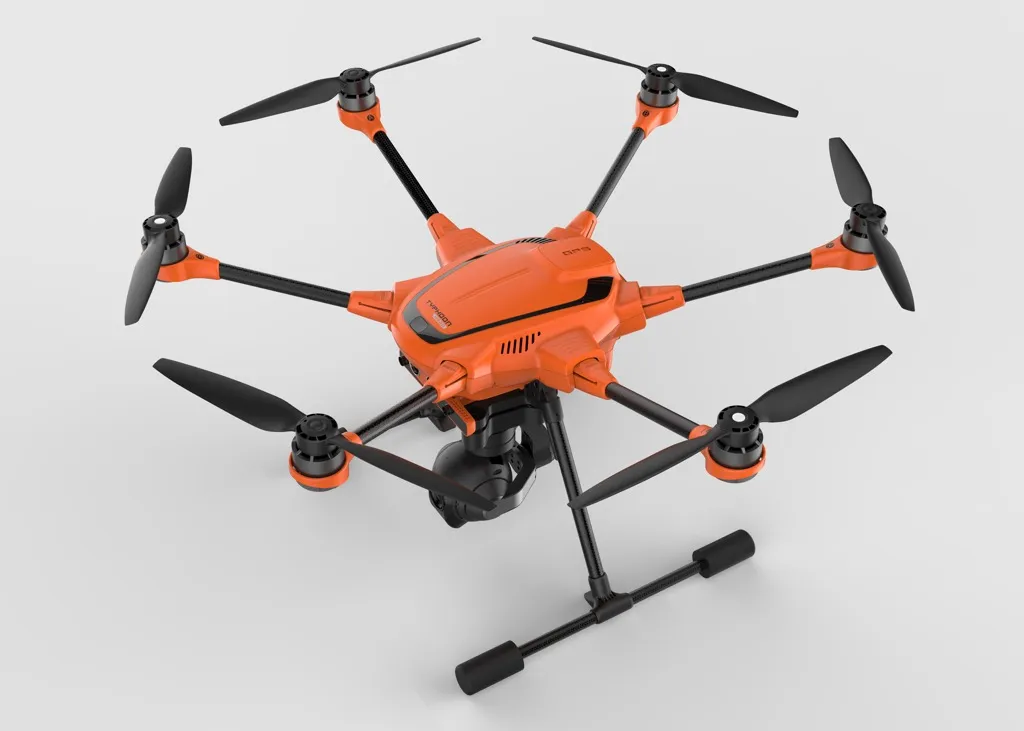

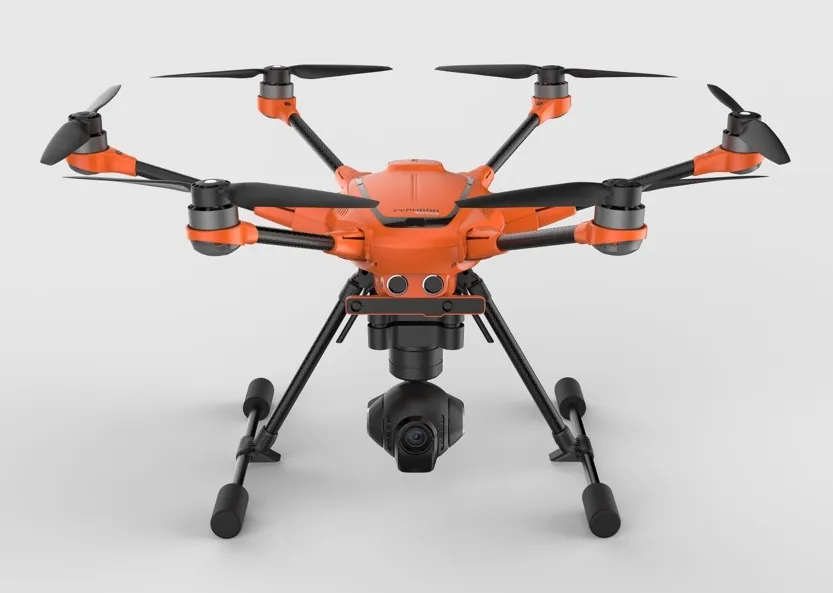

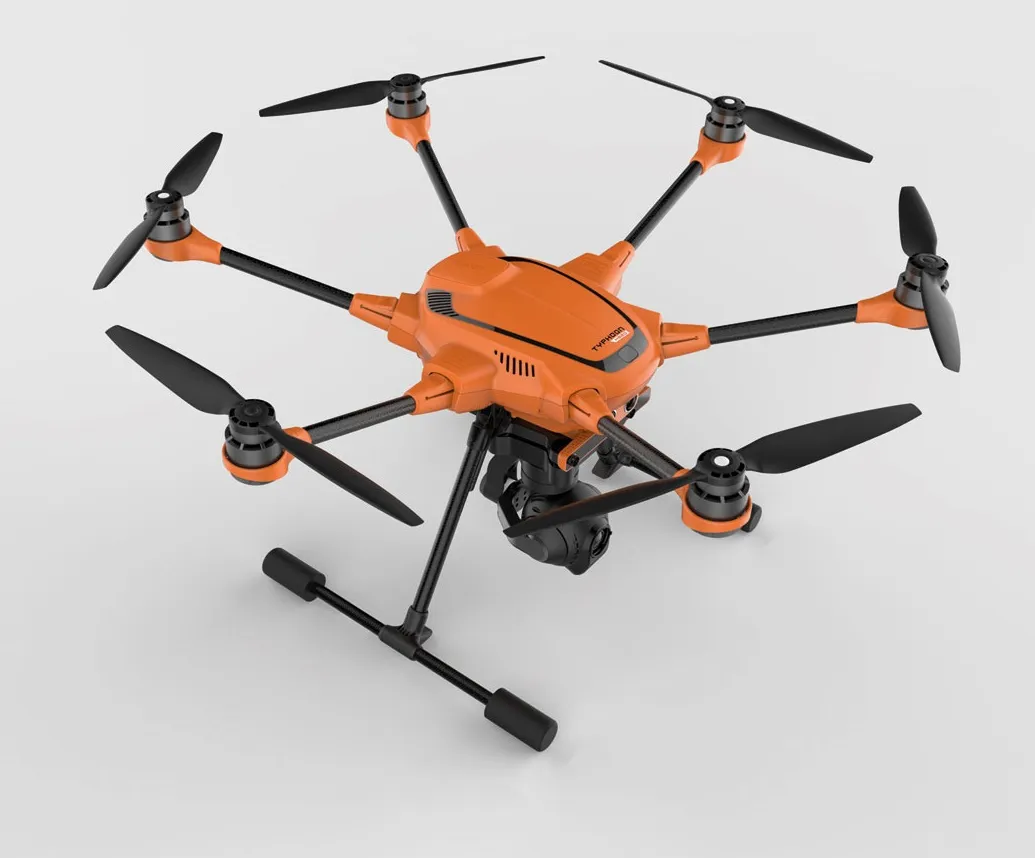

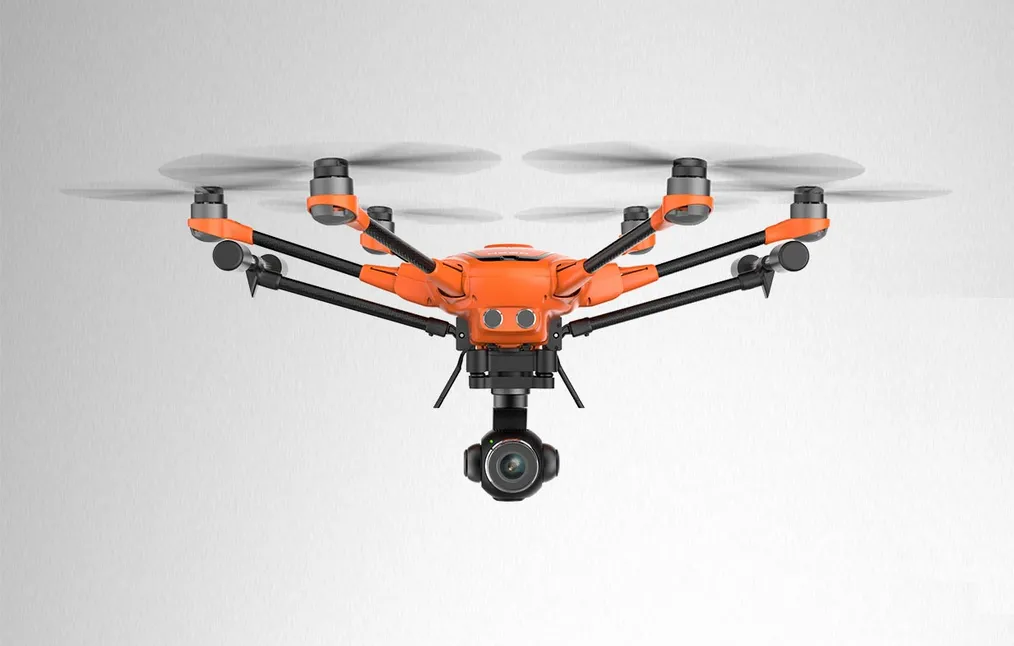

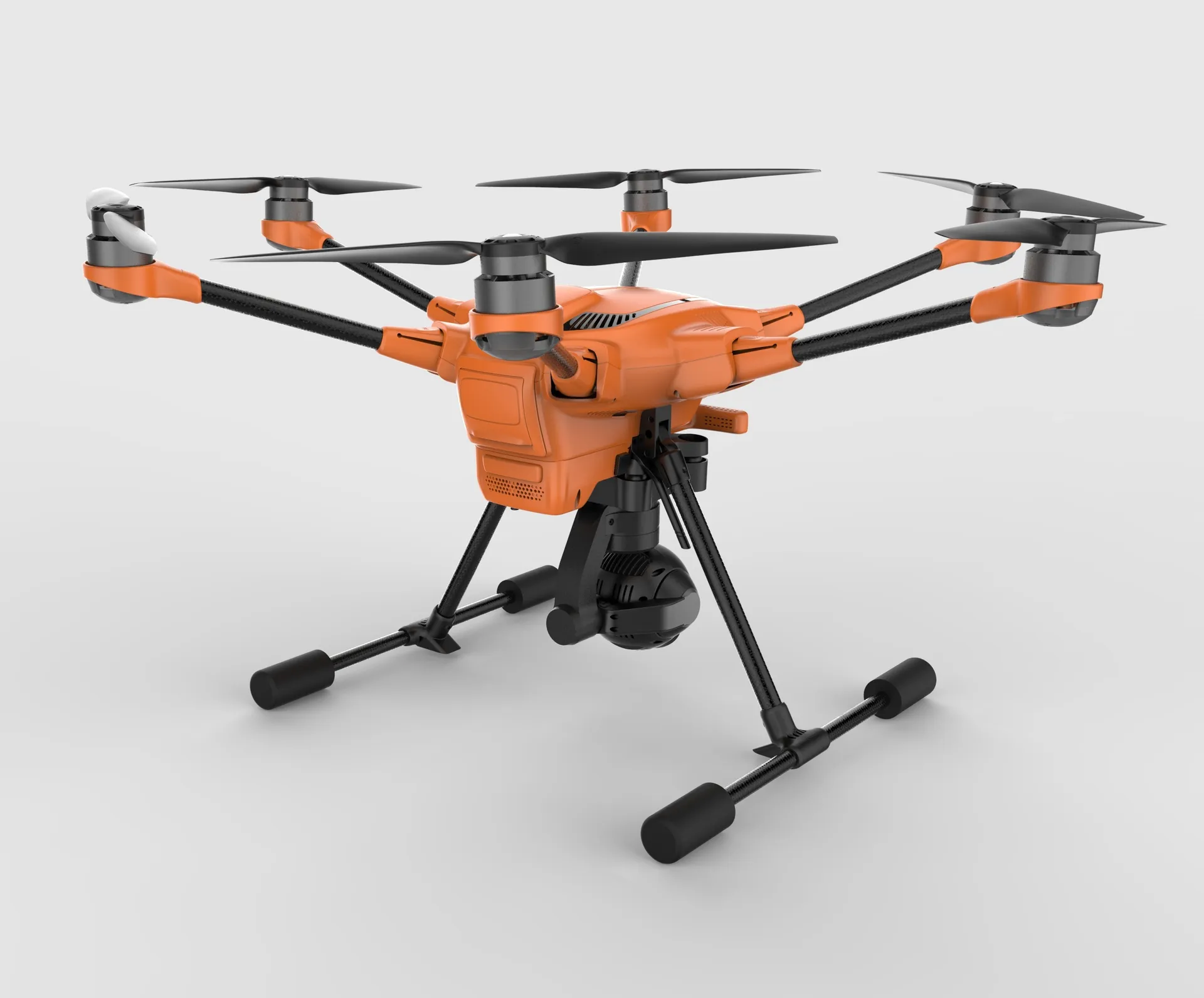

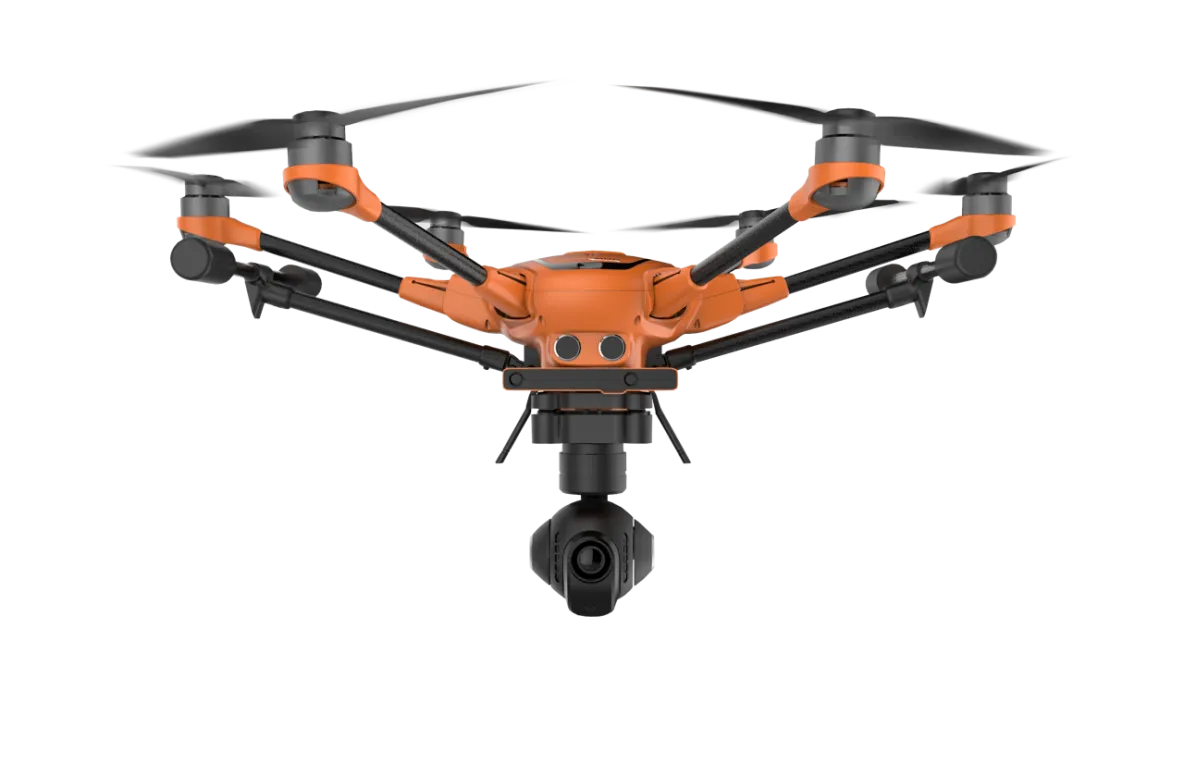

    Внешний вид

    Моторы

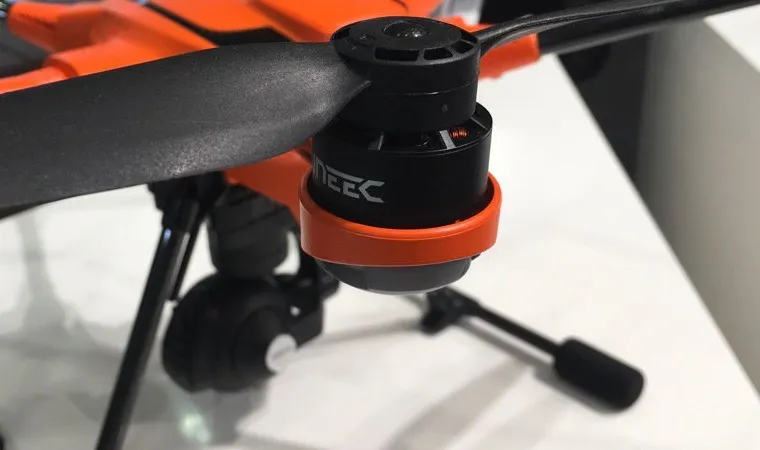

    Ранее уже упоминалось о том, что дрон Yuneec Typhoon H520 оснащается доработанными силовыми агрегатами BL3210 740kV. А благодаря увеличенному размеру лучей и изменениям несущих винтов, устройство осуществляет полет практически бесшумно. При помощи режима «5 моторов» беспилотник приобрел большую надежность. Даже с одним неработающим двигателем, он будет пилотировать с оставшимися пятью электронными двигателями.

    Камера

    В оснащении квадрокоптера присутствует 12 мегапиксельная камера 4K на трех осевом подвесе. Дополнительно имеется возможность приобрести другие виды камер, отличающихся своими функциями и назначением. Среди них камера с тепловизором, E50 и E90.

    Питание

    Для оснащения квадрокоптера применяется улучшенный и более производительный аккумулятор HV. Емкость батареи составляет 6850 мАч. Полного заряда аккумулятора достаточно для полета на протяжении тридцати минут, что является весьма неплохим показателем.

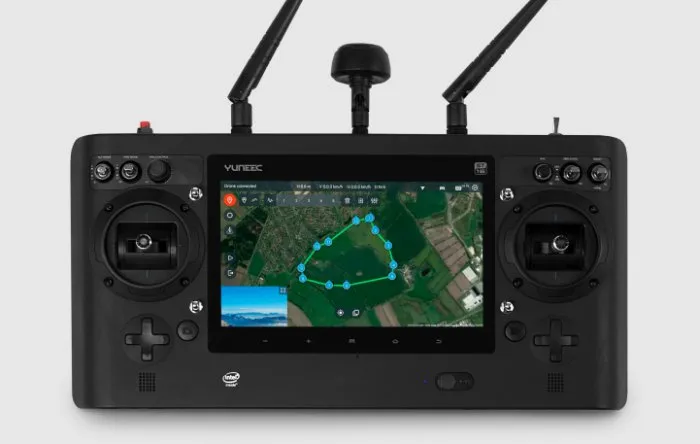

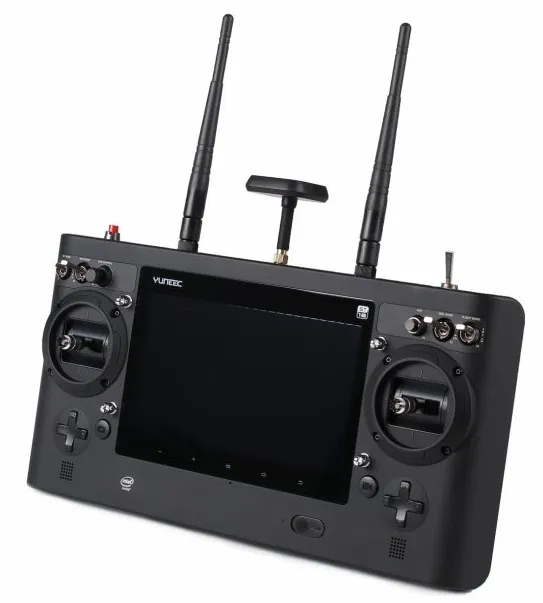

    Аппаратура

    Предшественник беспилотника оснащался аппаратурой ST16, которая для новинки была улучшена и поменяла немного свое название. К предыдущему добавлена буква «s». Производитель также доработал систему связи, благодаря чему появилась дополнительная антенна под видео линк 5.8ГГц.

    Аппаратура теперь оснащается мощным процессором «Intel Quadcore» и семи дюймовым монитором. Она работает с устройствами, функционирующими под управлением операционных систем iOS и Андроид.

    Режимы полёта

    У квадрокоптера H520 имеется шесть запрограммированных режимов, которые ему достались от предшественника:

    Return to home

    Journey

    Point of Interest

    Orbit Me

    Follow me + Watch Me

    Curve Cable Cam

    Цена

    Стоимость дрона Yuneec Typhoon H520 зависит от версии. Цены варьируются в пределах от 1999 до 4699 долларов. Стоимость дополнительной камеры с тепловизором – 2242 доллара. Цены на остальные дополнительные камеры варьируются в пределах от 1099,99 до 1299,99 долларов.

    Вывод

    ЦЕНА 7/10

    КАМЕРА 9/10

    КОМПЛЕКТАЦИЯ 10/10

    КОМПАКТНОСТЬ 7/10

    ФУНКЦИОНАЛЬНОСТЬ 10/10

    ЦЕНА/КАЧЕСТВО 10/10

    НАДЁЖНОСТЬ 10/10

    ВРЕМЯ ПОЛЁТА 9/10

    ЛЁТНЫЕ КАЧЕСТВА 9/10

    ПЛЮСЫ

  • Стоимость.
  • Улучшенная система управления;
  • Новый аккумулятор, продолжительность полета;
  • Доработанные силовые установки;
  • Параметры полета;
  • Камеры;
  • Поддержка SDK/API;
  • Качество конструкции, оформление;
  • Лучи со складными механизмами, автономность;
  • МИНУСЫ

  • Габариты;
  • Уровень шума во время полета;
  • Дополнительная покупка полезного оборудования.
  • Разработчиком дрон Yuneec Typhoon H520 позиционируется в качестве принципиально новой продукции. Однако на деле это доработанный вариант предшественника, который не был предназначен для коммерческого использования. Этот продукт проверенного производителя заслуживает внимания потребителей.
