Обзор гоночного дрона Walkera F210

access_time07.05.2019
perm_identity Автор admin
folder_open Walkera, Обзоры
5/5 - (1 голос)

Содержание статьи

  • 1 Введение
  • 2 Особенности
  • 3 Комплектация
  • 4 Спецификация
    • 4.1 Дрон
    • 4.2 Камера
    • 4.3 Видеопередатчик
  • 5 Внешний вид
  • 6 Моторы
  • 7 Камера
  • 8 Питание
  • 9 Управление
  • 10 Тест-драйв
    • 10.1 Лётные качества
  • 11 Цена
  • 12 Вывод
    • 12.1 ПЛЮСЫ
    • 12.2 МИНУСЫ
  • 13 Фото
  • 14 Видео

Введение

У пользователей было немалое количество претензий к коптеру Runner 250, что стало одной из причин для выпуска производителем нового устройства Walkera F210. Среди достоинств квадрокоптера выделяется прочность рамы, а также камера, способная снимать даже в условиях плохой освещенности. Этот дрон не пересекается с неудачным предшественником, так как в нем используется рама 210 серии.

Особенности

  • Длительность пилотирования – девять минут
  • Лучи коптера обладают равным удалением;
  • Контроллер пилотирования с исходным кодом;
  • Бесколлекторные моторы высокой мощности;
  • Прочные и легкие материалы;
  • Оригинальные конструктивные особенности с учетом аэродинамики;
  • Масса аккумулятора 560 граммов;
  • Камера 700TVL FPV, снимающая хорошо даже в условиях плохой освещенности;
  • Комплектация

    Разработчик предлагает шесть вариантов комплектации:

    1. F210 BNF + дополнительный АКБ (без аппаратуры управления Devo 7)

    2. F210 RTF + дополнительный АКБ (c аппаратурой управления Devo 7)

    3. F210 + пульт FPV DEVO-F12E + дополнительный АКБ

    4. F210 + FPV очки Goggle 3

    5. F210 + FPV очки Goggle 4 + дополнительный АКБ

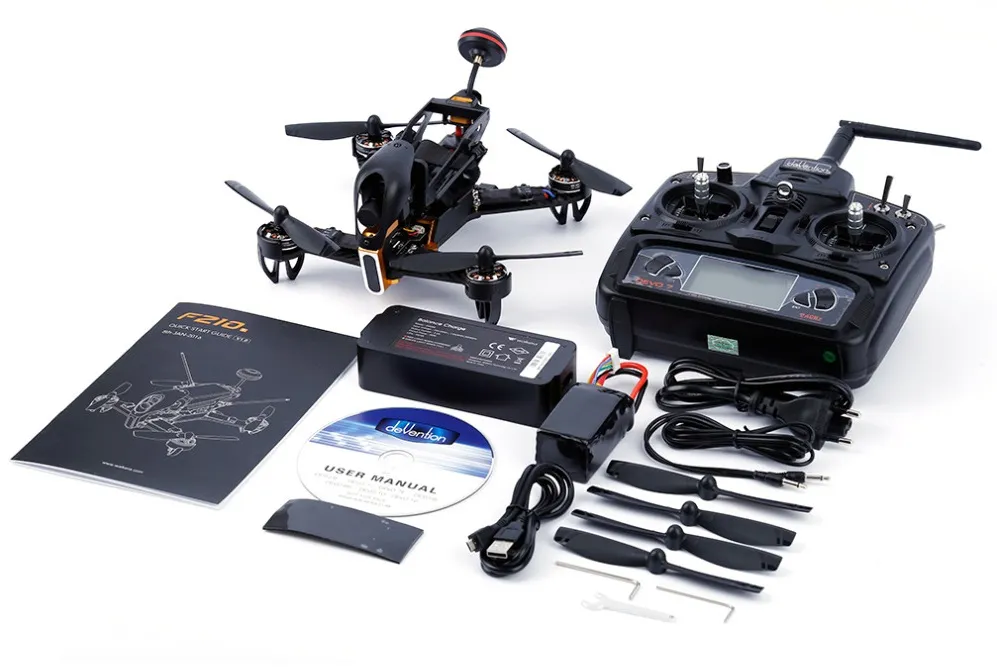

    В комплекте RTF:

  • Двухсторонний скотч;
  • USB кабель (для подключения дрона к ПК);
  • Пульт управления Devo7 (питание в комплект не входит);
  • 4 × несущих винта (2CW/2ССW);
  • Тренировочный Jack-кабель;
  • Walkera F210;
  • 4 × запасных несущих винта (2CW/2ССW);
  • Инструмент;
  • Инструкция к дрону + CD инструкция для Devo7 (на английском языке).
  • 2 × аккумуляторные батареи 4S 1300мАч с разъёмом типа XT60;
  • Зарядное устройство;
  • Упаковка качественная и прочная. С такой коробкой есть уверенность, что устройство будет без повреждений.

    Спецификация

    Дрон

    Диаметр несущих винтов:128мм

    Вес дрона с аккумулятором:560гр

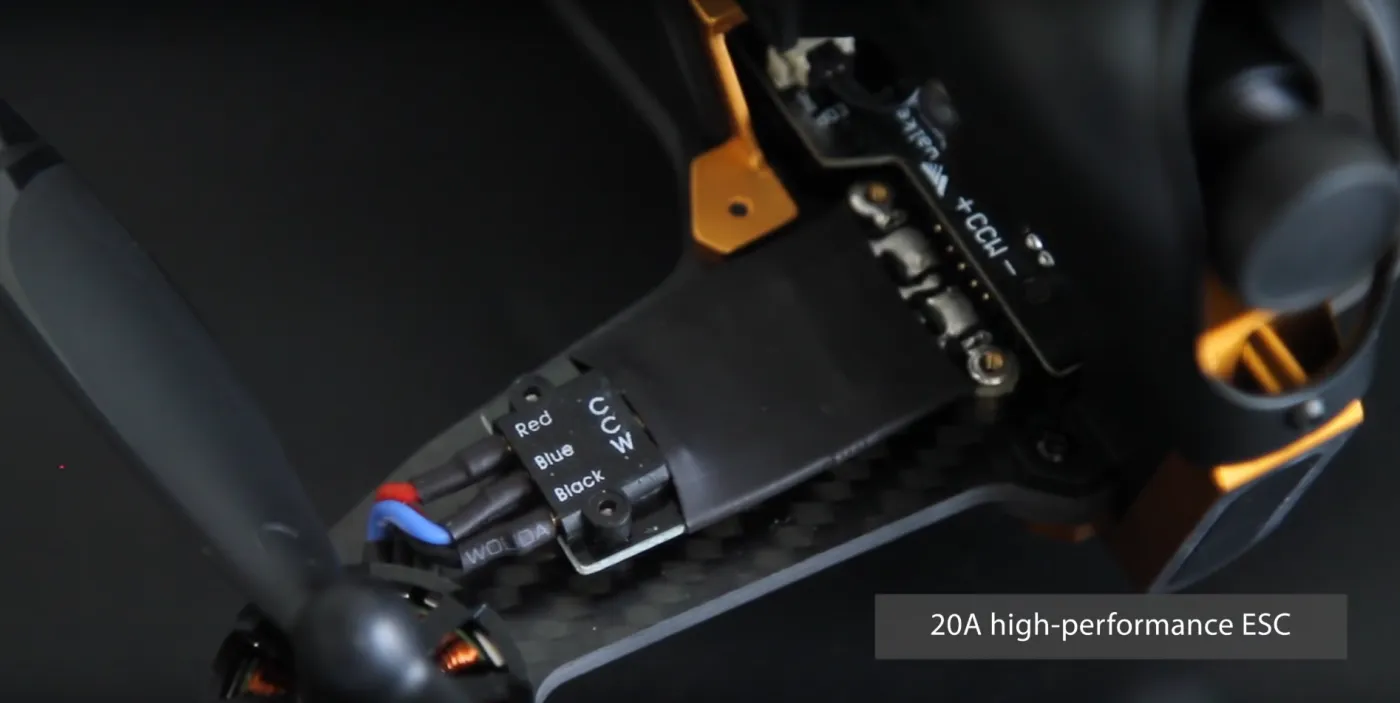

    ESC:F210-Z-24 20А

    Рабочий диапазон температур:-10℃ до +40

    Экранное меню (OSD):OSDF210

    Пульт дистанционного управления:DEVO 7

    Макс. время полёта:9 минут

    Видеопередатчик:TX5825 (FCC)/TX5824 (CE)

    Габаритные размеры (Д×Ш×В):182 × 182 × 103мм

    Приёмник: DEVO-RX713

    Моторы:бесколлекторного типа WK-WS-28-014A (CW/CCW) 2500KV

    Питание дрона:4S 14.8В 1300мАч 40С LiPo

    Полётный контроллер:FCS-F210(F3)

    Камера

    Камера:700 ТВЛ

    Потребляемая мощность:DC 12В

    Горизонтальное разрешение:700 ТВЛ

    Системы цветопередачи:PAL/NTSC

    Видео выход:1.0VP-р/75Ω

    Видеопередатчик

    TX5824(CE):8-канальный

    Передача изображения:5.8ГГц беспроводная

    Выходная мощность TX5824(CE):25 МВт

    Выходная мощность TX5825(FCC):200МВт

    TX5825(FCC):4-канальный

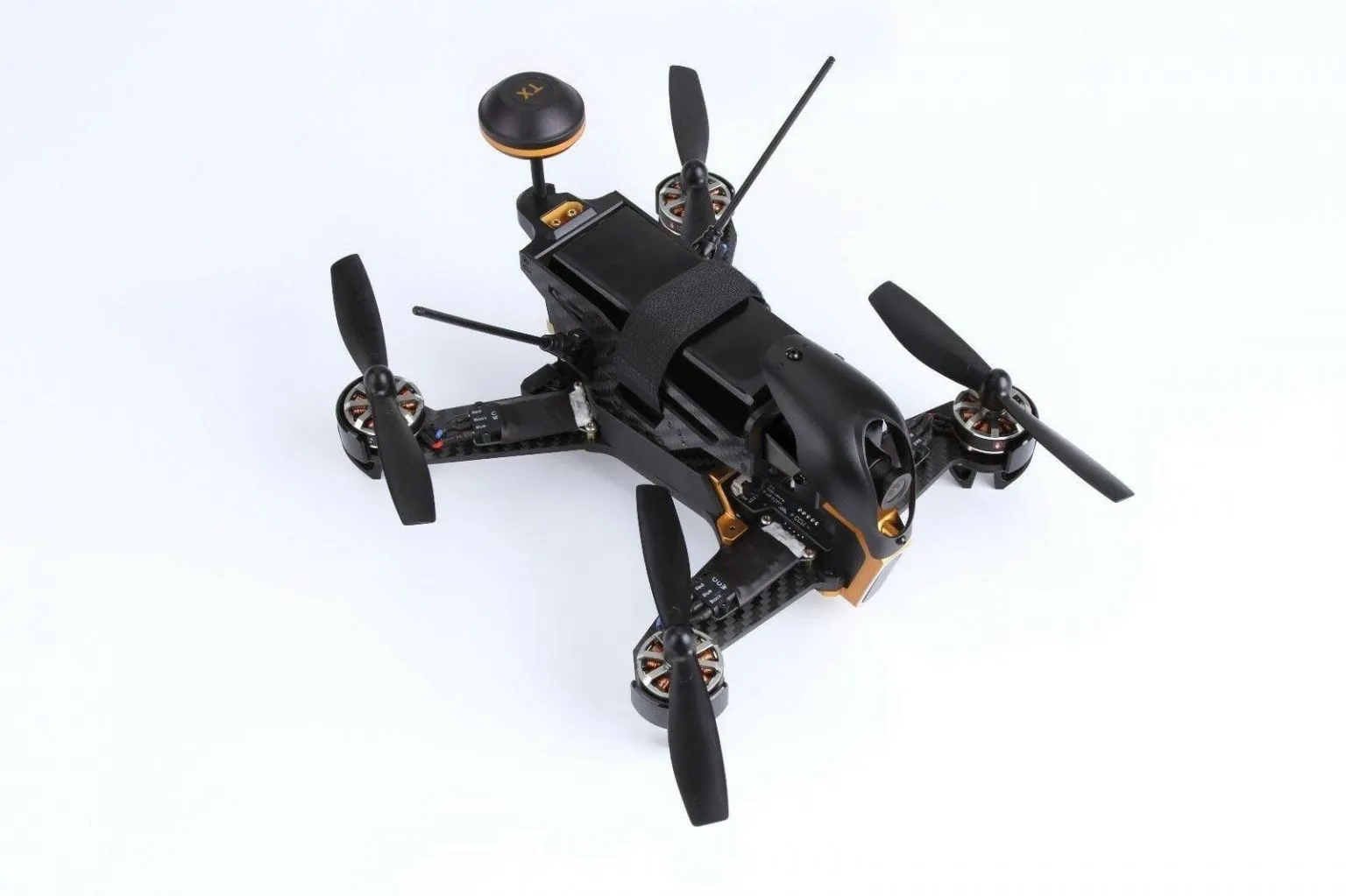

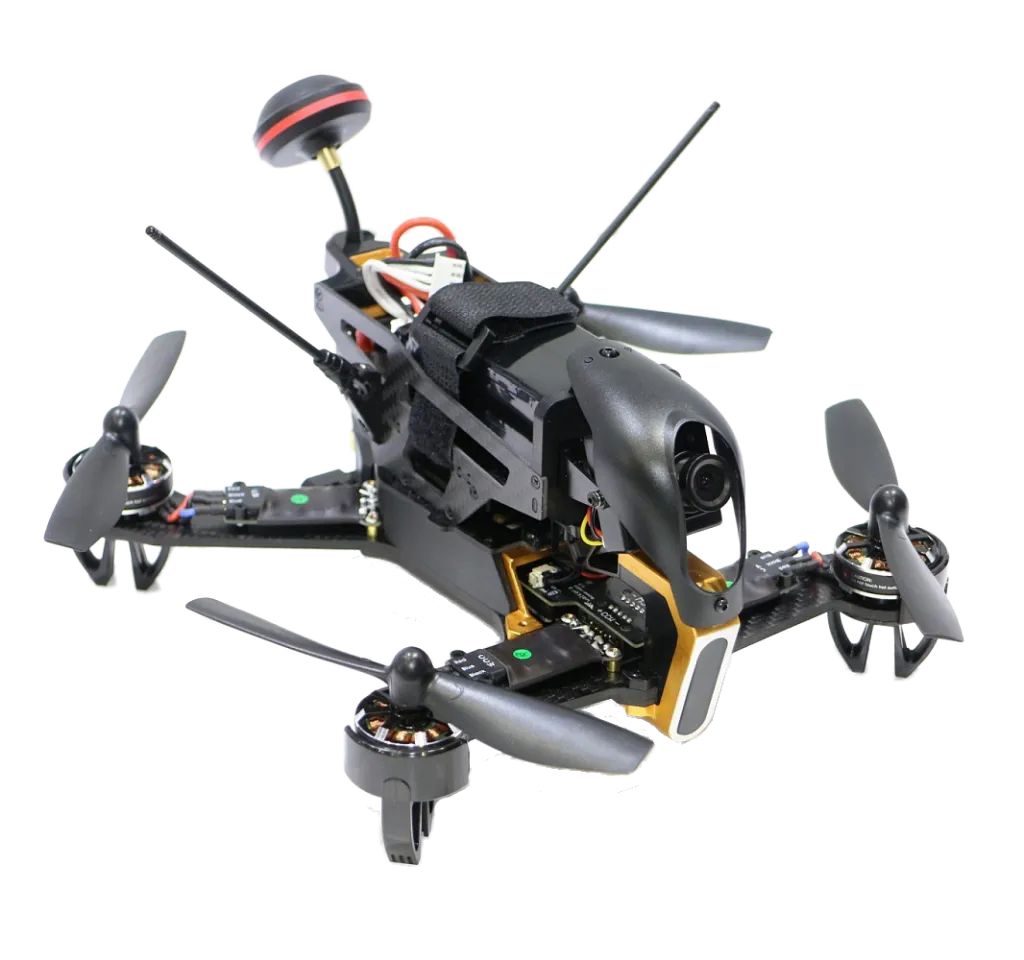

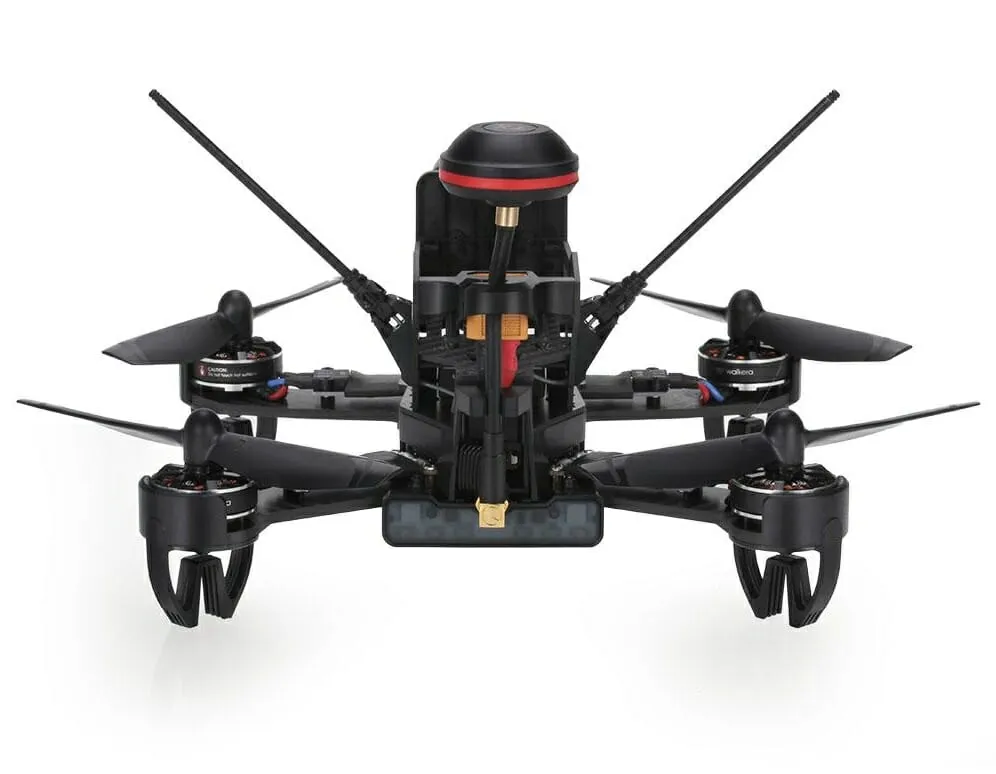

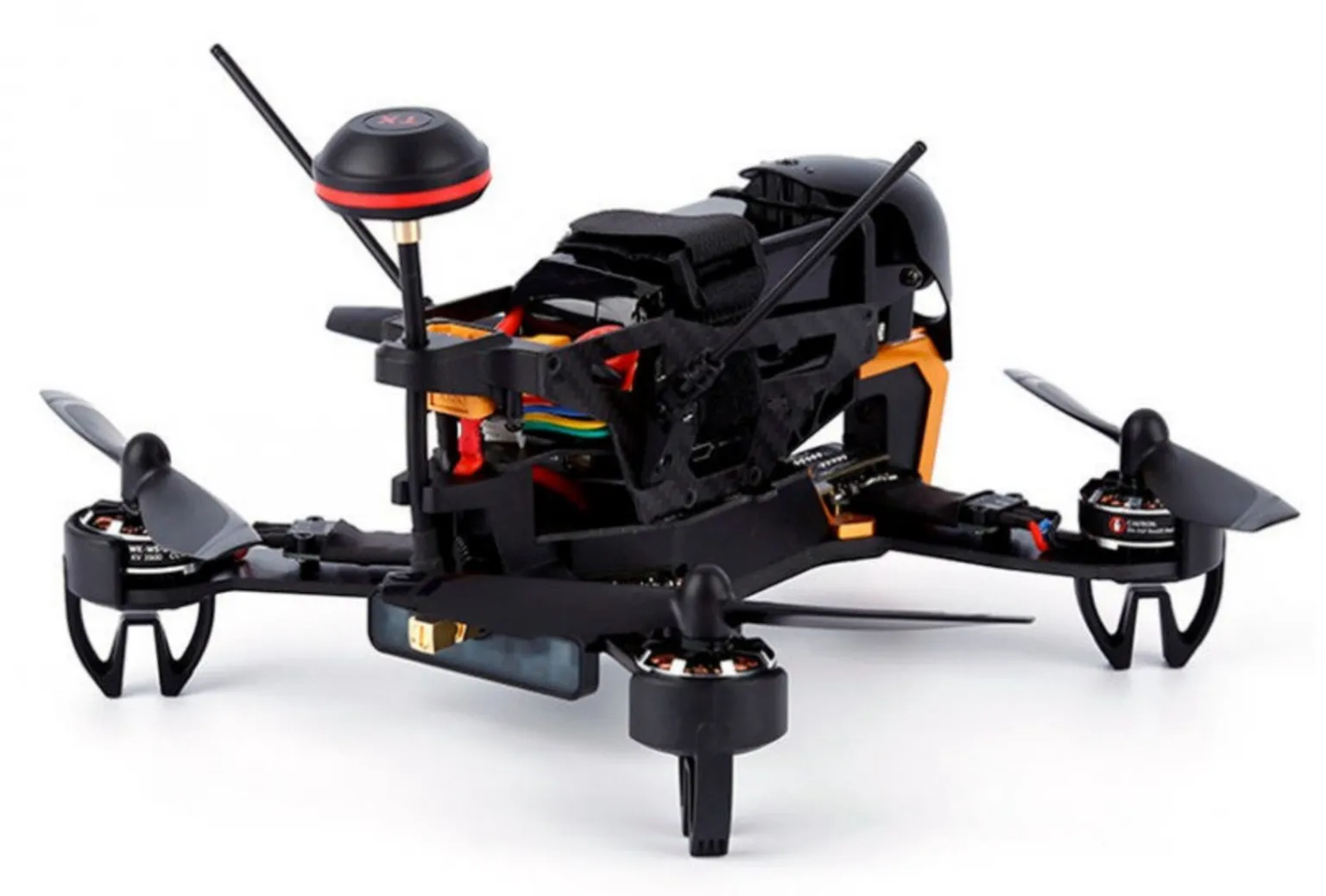

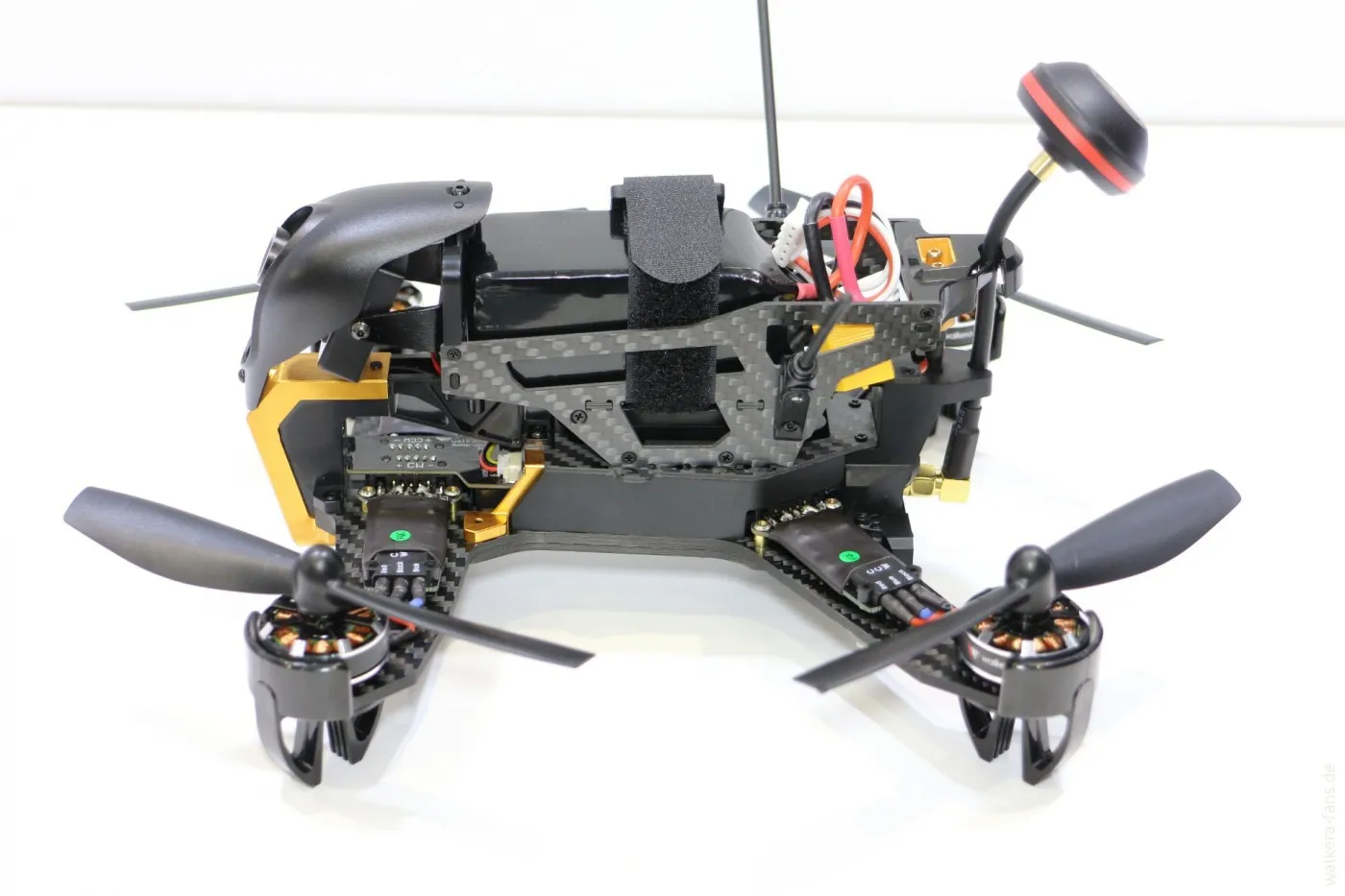

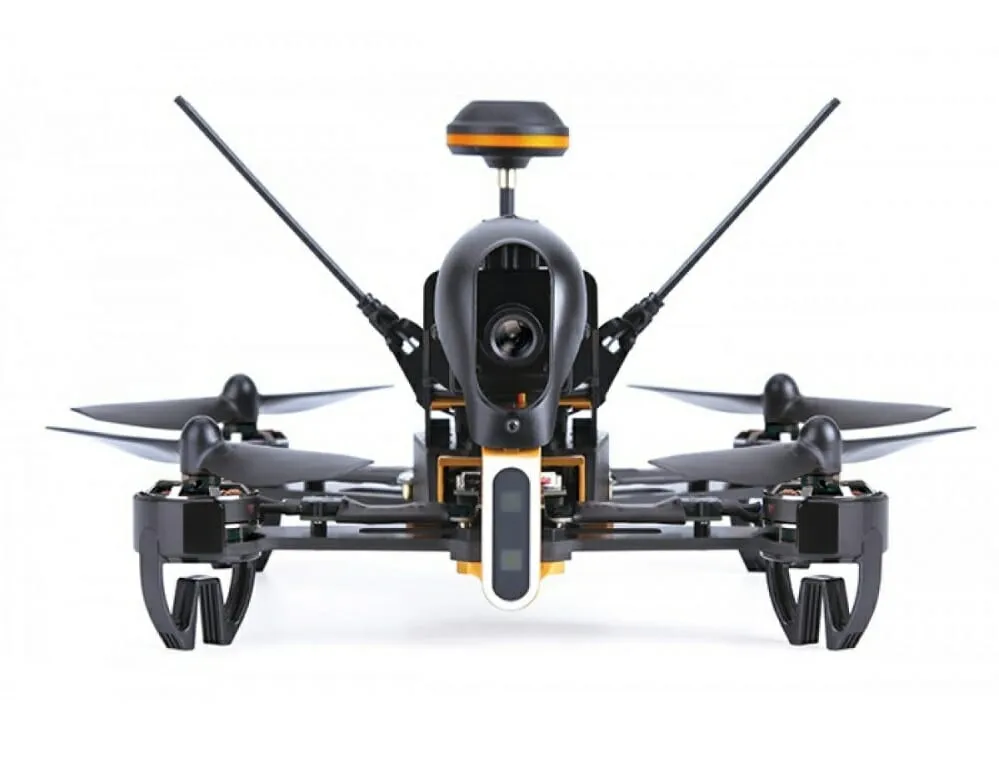

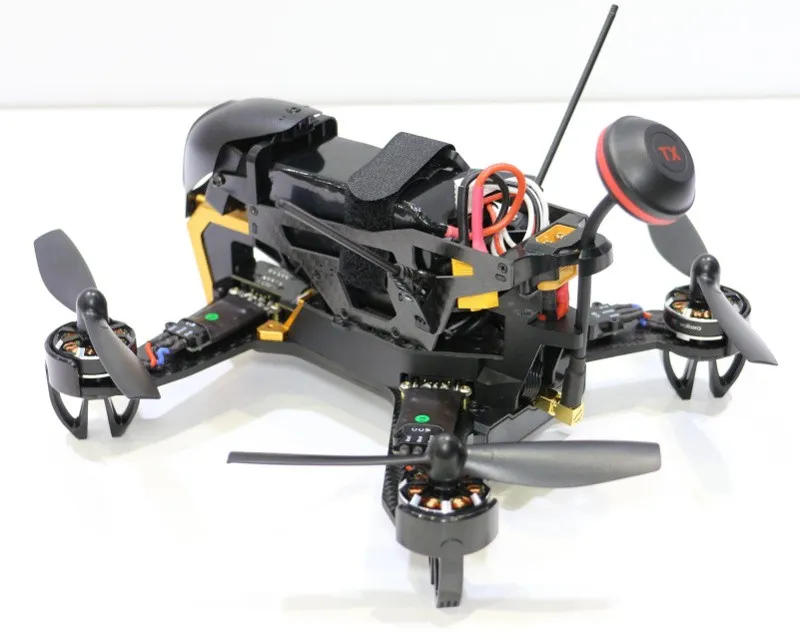

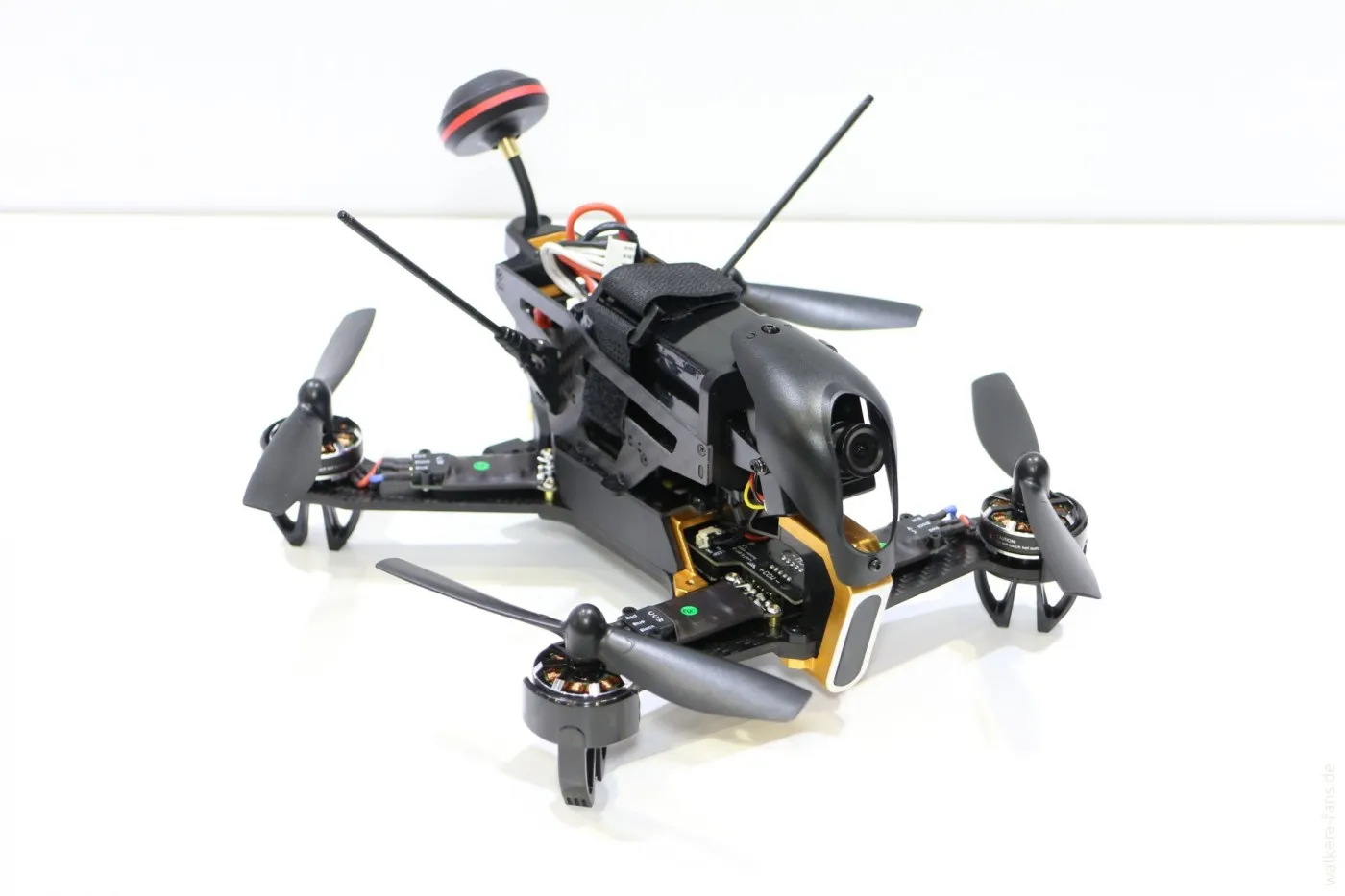

    Внешний вид

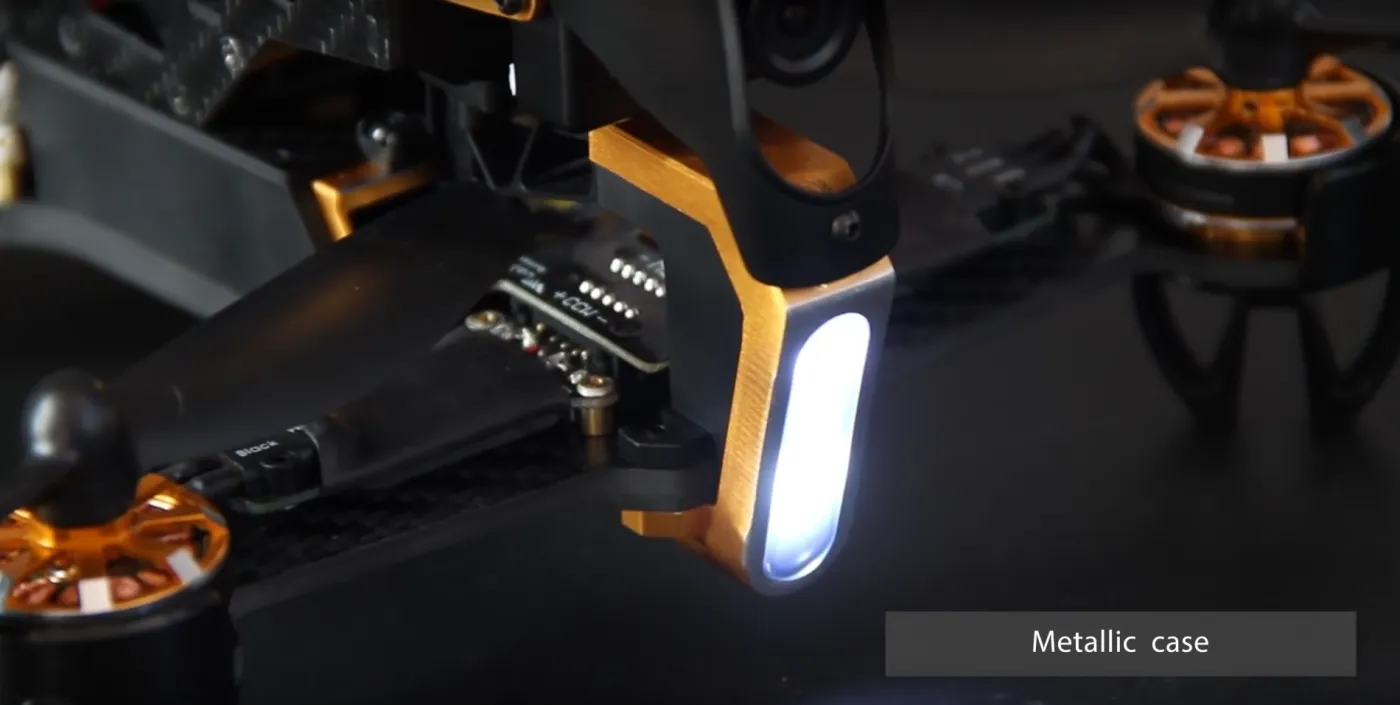

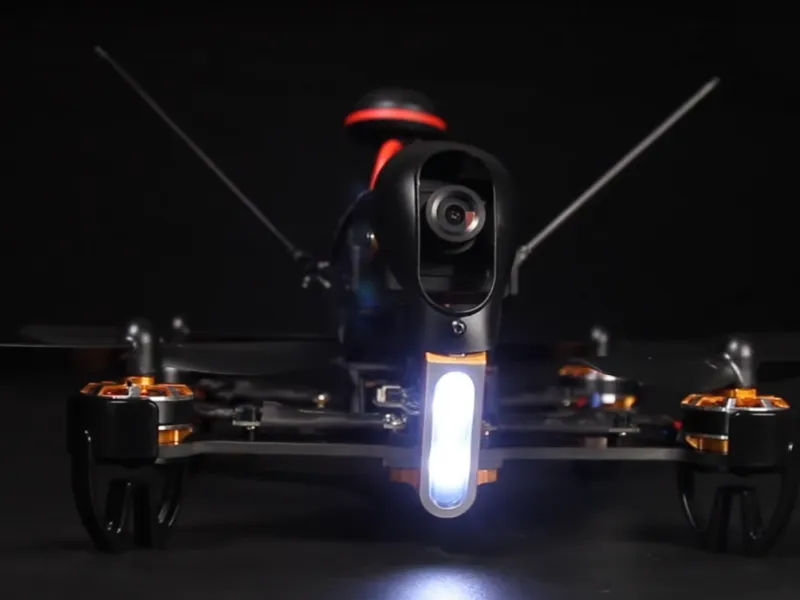

    Дизайн коптера привлекает внимание и является его достоинством. В нем отражается потенциал F210. В передней части девайса находится FPV камера, находящаяся под защитой щита, сделанного из пластика высокой прочности. Несущие детали беспилотника произведены из карбонового материала. Благодаря этому коптеру не страшны любые механические воздействия. Для съемки в условиях слабой освещенности наряду с камерой используются светодиодные лампы. Оформление и конструкция качественные. Присутствует оригинальный гоночный стиль, учтена аэродинамика.

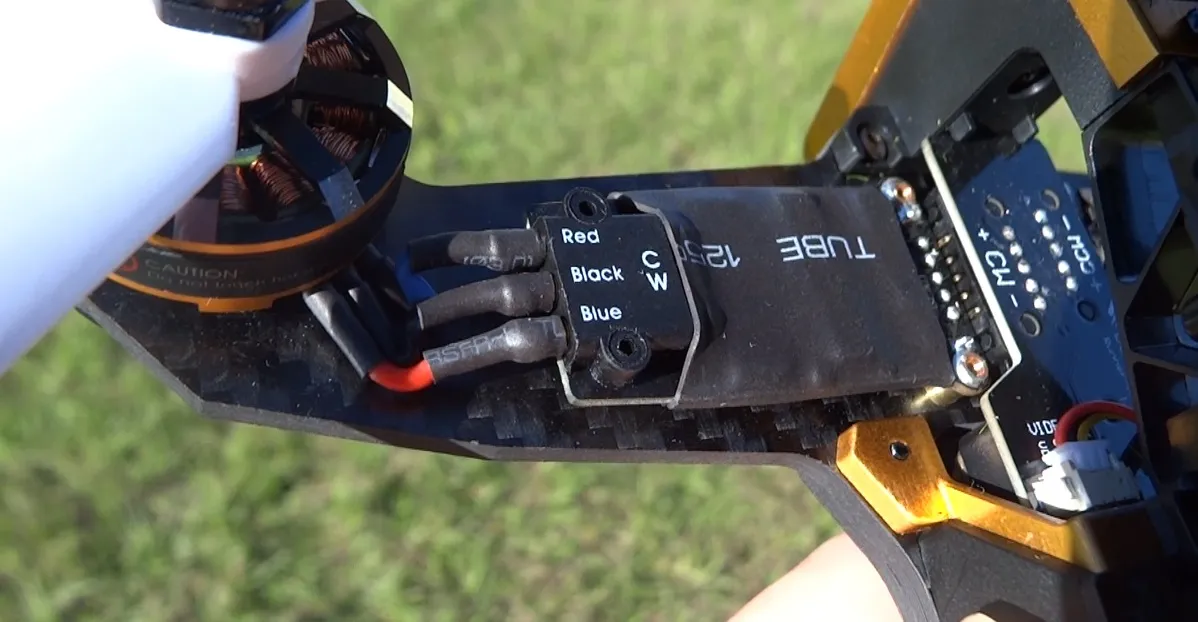

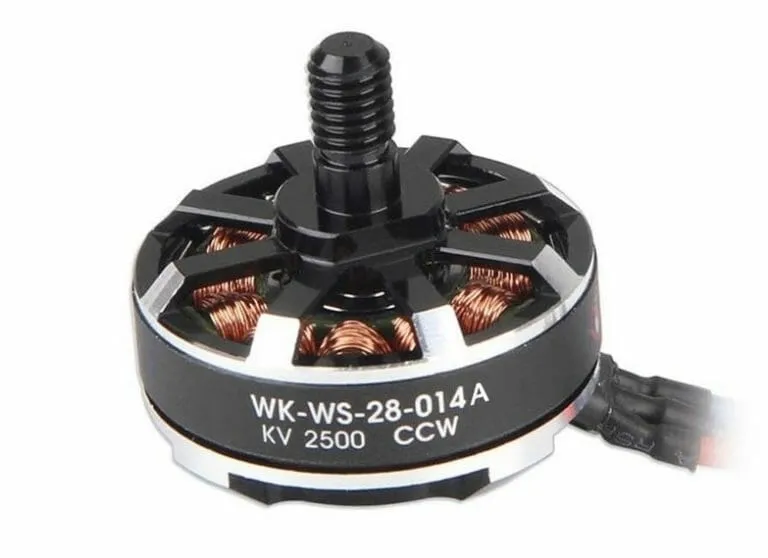

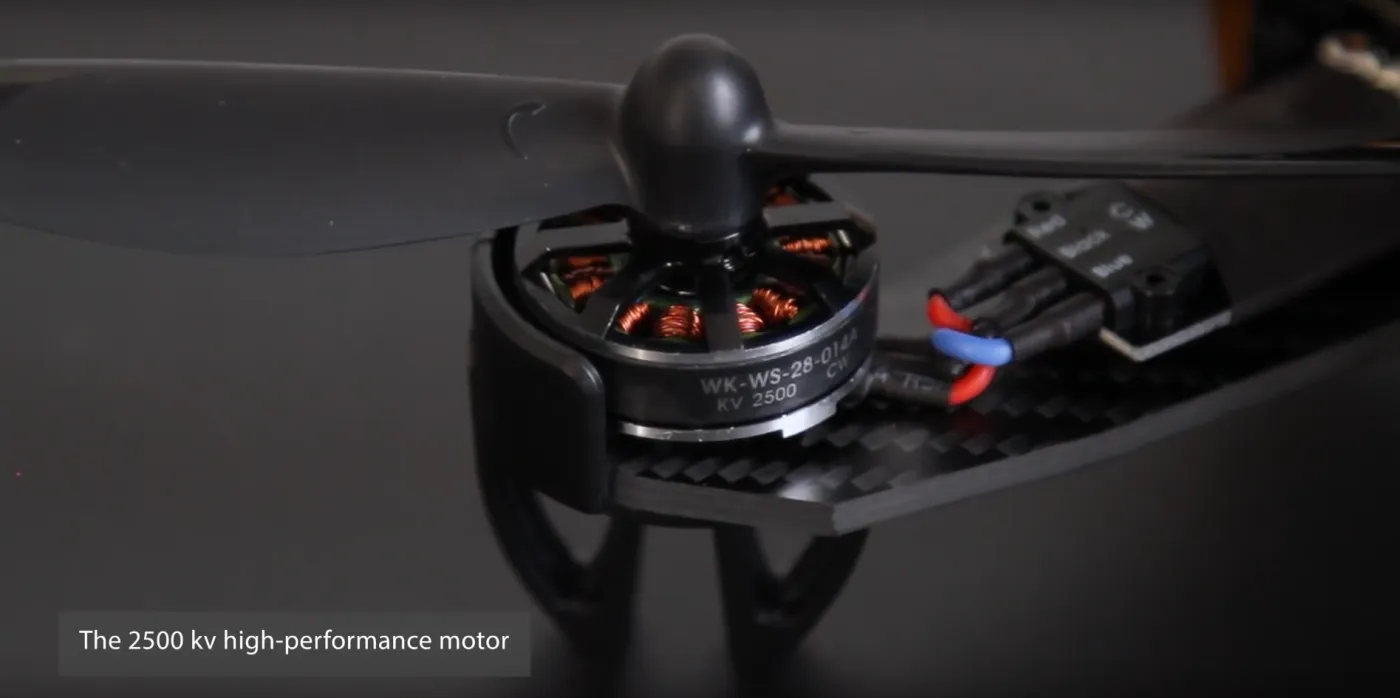

    Моторы

    В оснащении квадрокоптера применяются силовые установки бесколлекторного типа Walkera WK-WS-28-014A 2500KV. У них довольно высокий уровень мощности. Он находятся на четырех равноудаленных лучах из карбонового материала. Благодаря этому при использовании любого режима полета обеспечивается отличная стабильность и простота управления. Вор время испытаний показали динамичность, что редкость для коптеров серийного производства. Среди конкурентов навряд ли найдется устройство, способное составить конкуренцию в летных качествах.

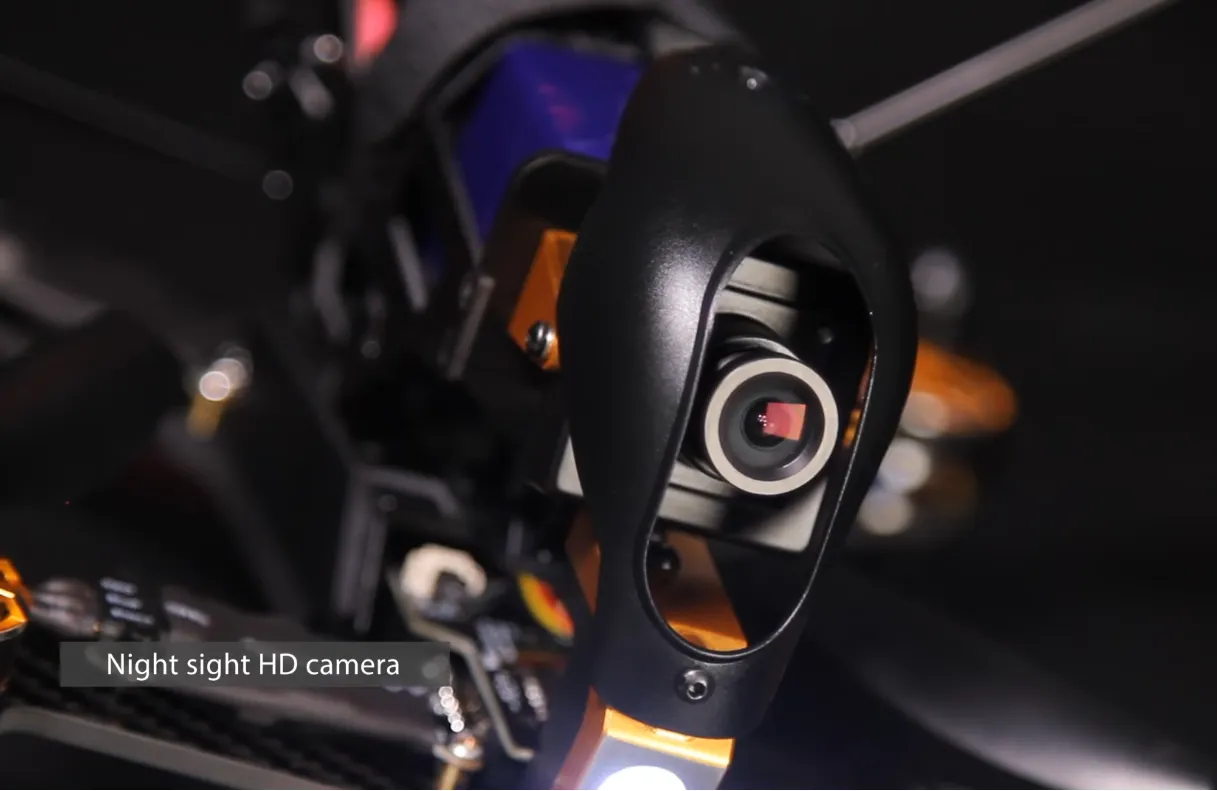

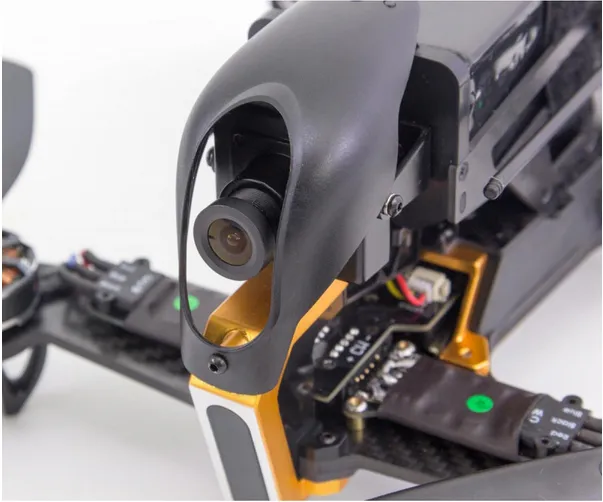

    Камера

    Девайс оснащается FPV видеокамерой 700ТВЛ с углом обзора 120 градусов. Она способна снимать качественно даже в условиях плохой освещенности. В тестах демонстрирует прекрасный полет от первого лица. Она функционирует совместно с передатчиком аналогового типа.

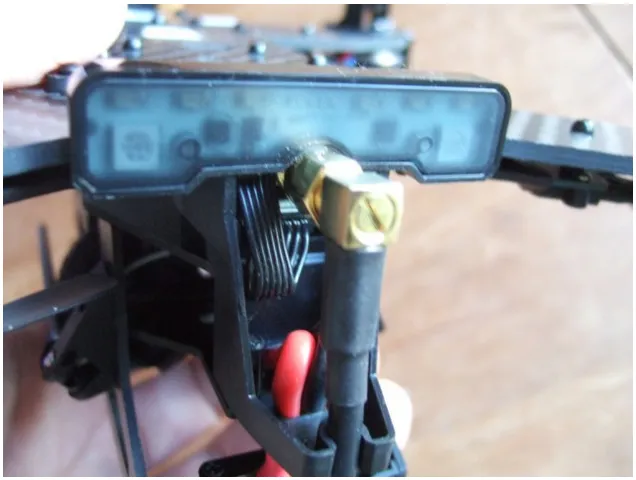

    Положение камеры легко изменяется. При этом максимальный угол для пользователей с опытом достигает 45 градусов. CL антенна с SMA разъемом подключается к гибкому кабелю из карбона.

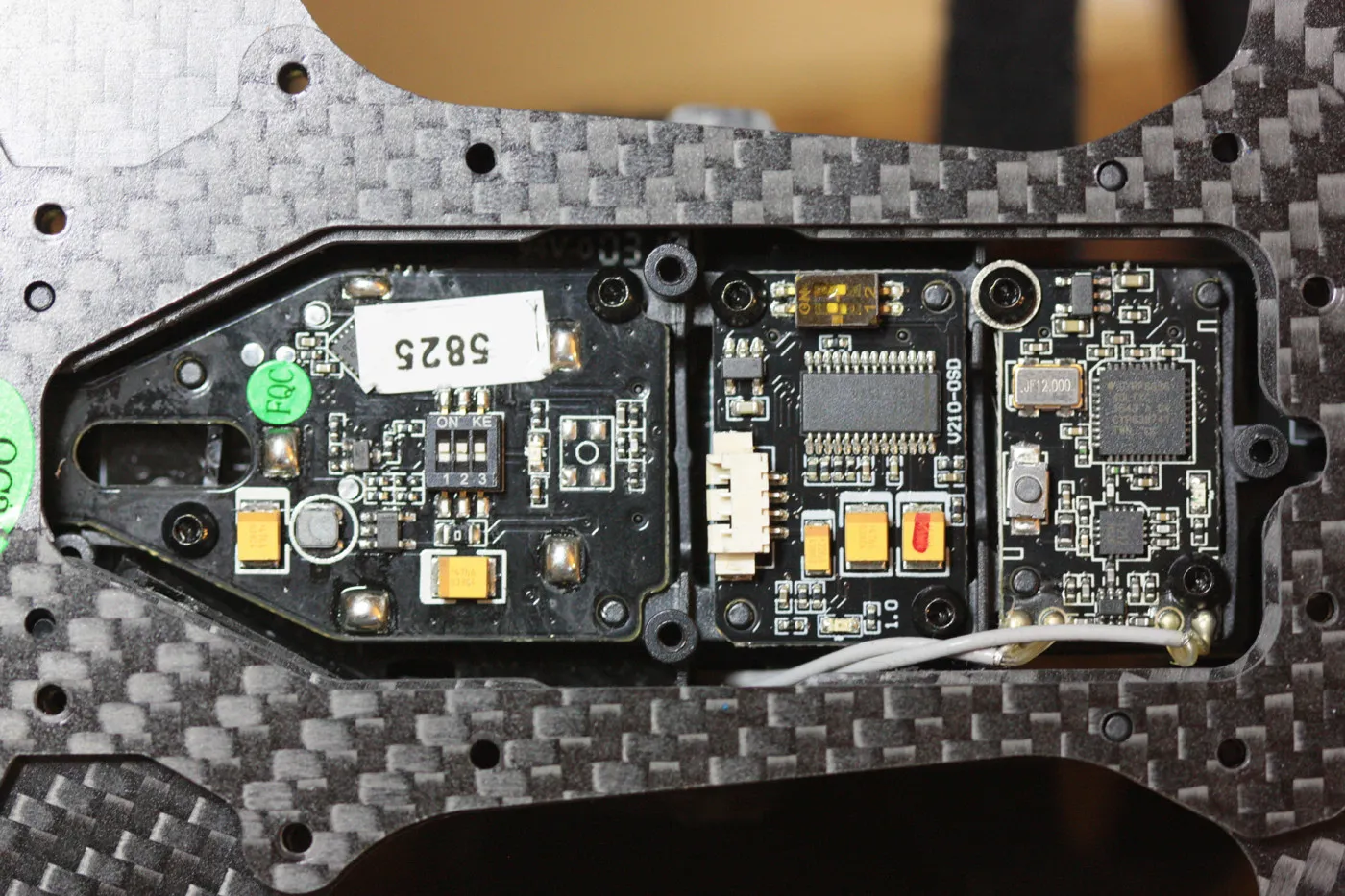

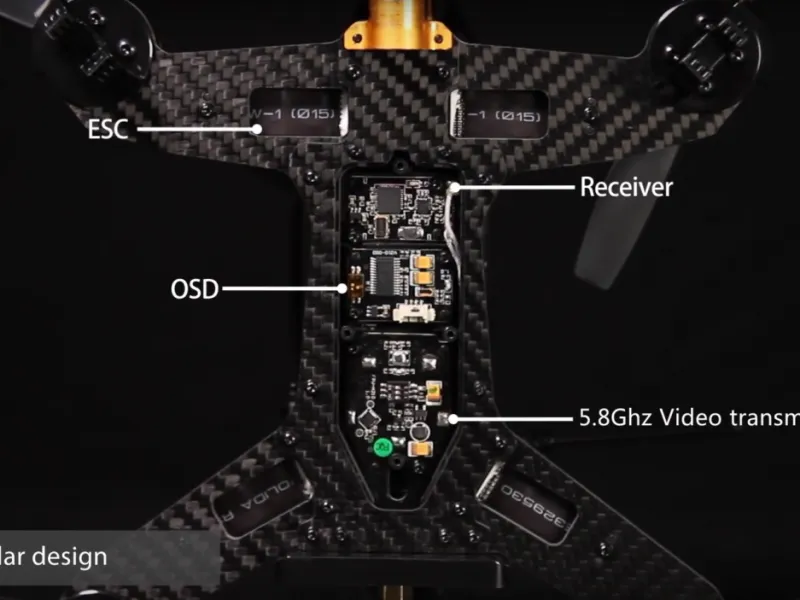

    В нижней части устройства можно найти все составляющие электроники. Это могут быть 5.8ГГц VTX и OSD. Для того чтобы увидеть их нужно снизу коптера убрать три винта.

    По каналу 8 идет передача сигнала на частоте 5733 МГц. Она может быть задана вручную при помощи трех позиционного восьми канального регулятора. Есть еще двух позиционный переключатель, при помощи активируется экранное меню и прекращается его работа.

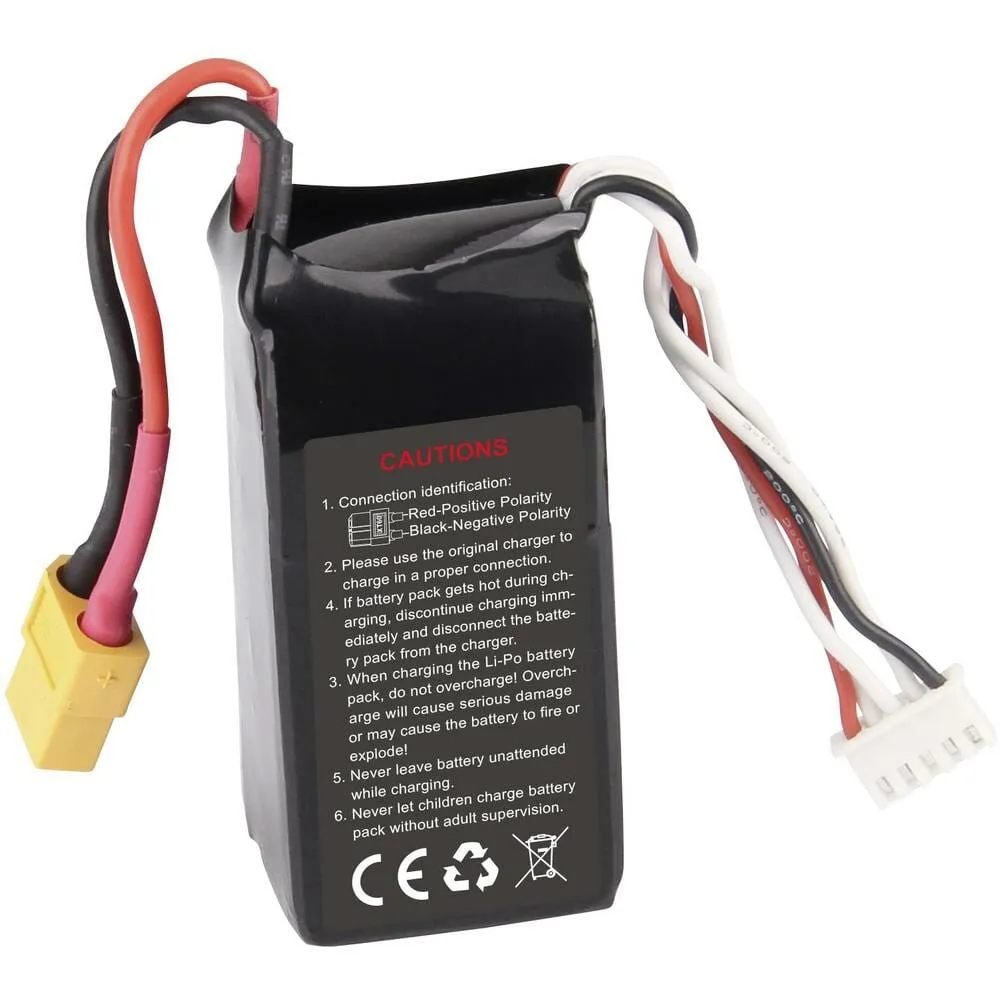

    Питание

    Для питания квадрокоптера используется литий полимерный аккумулятор, обладающий емкостью 1300 мАч. Максимальная длительность пилотирования по заверениям разработчика составляет девять минут. Во время тестов среднее время полета составило не больше 8 минут. При использовании режим Газ оно сокращается до 4 минут. Скорость зарядки при помощи зарядного устройства составляет полтора часа. Если напряжение падает, активируется зуммер.

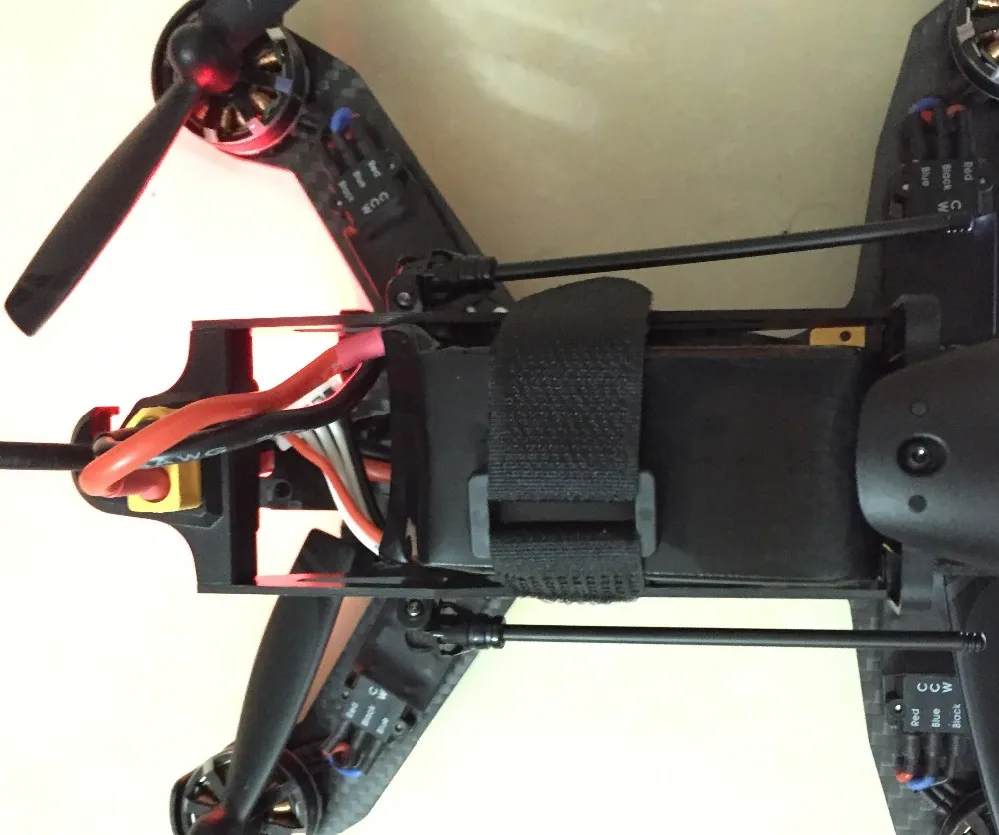

    Расположение разъема XT60 вертикальное. Аккумулятор занимает не весь бокс, отведенный для него. Благодаря этому можно разместить в дроне батарею большей мощности. Стенки отсека аккумулятора имеют толщину 1.5 миллиметра.

    Управление

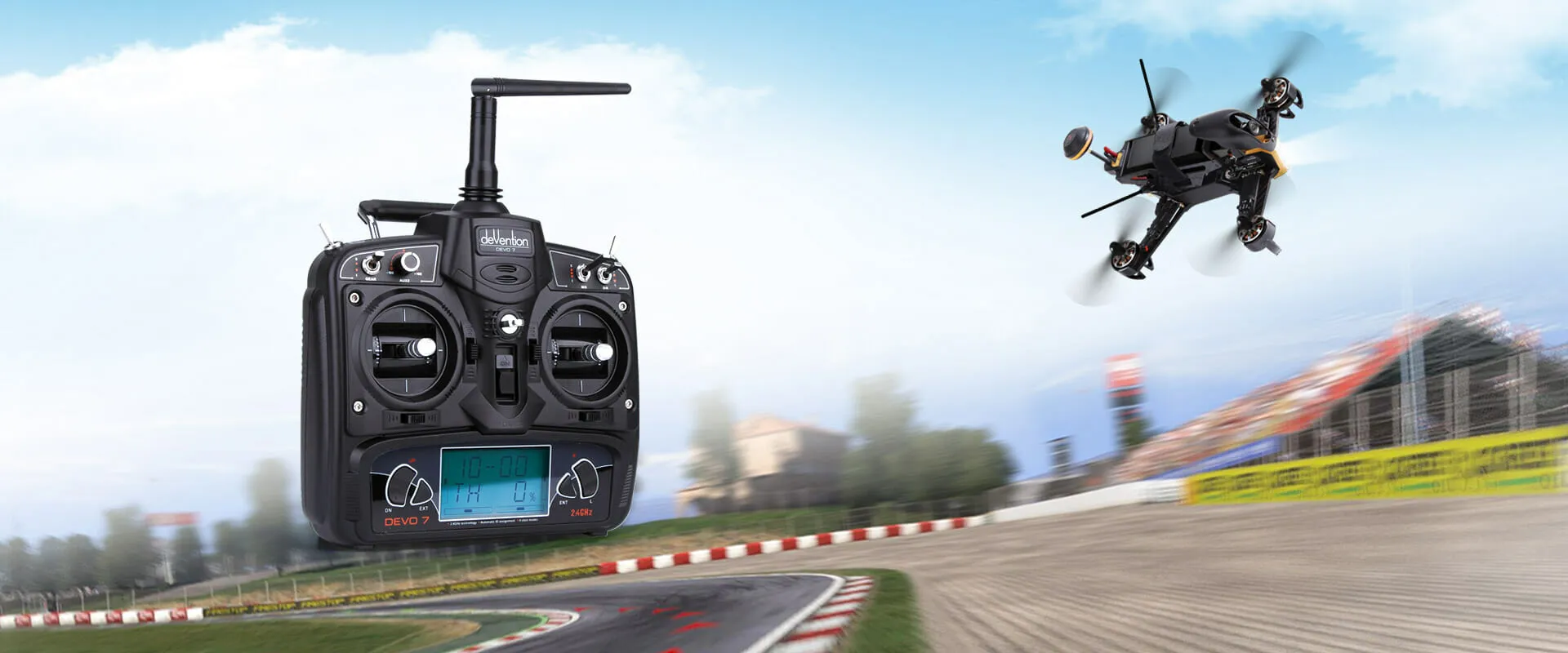

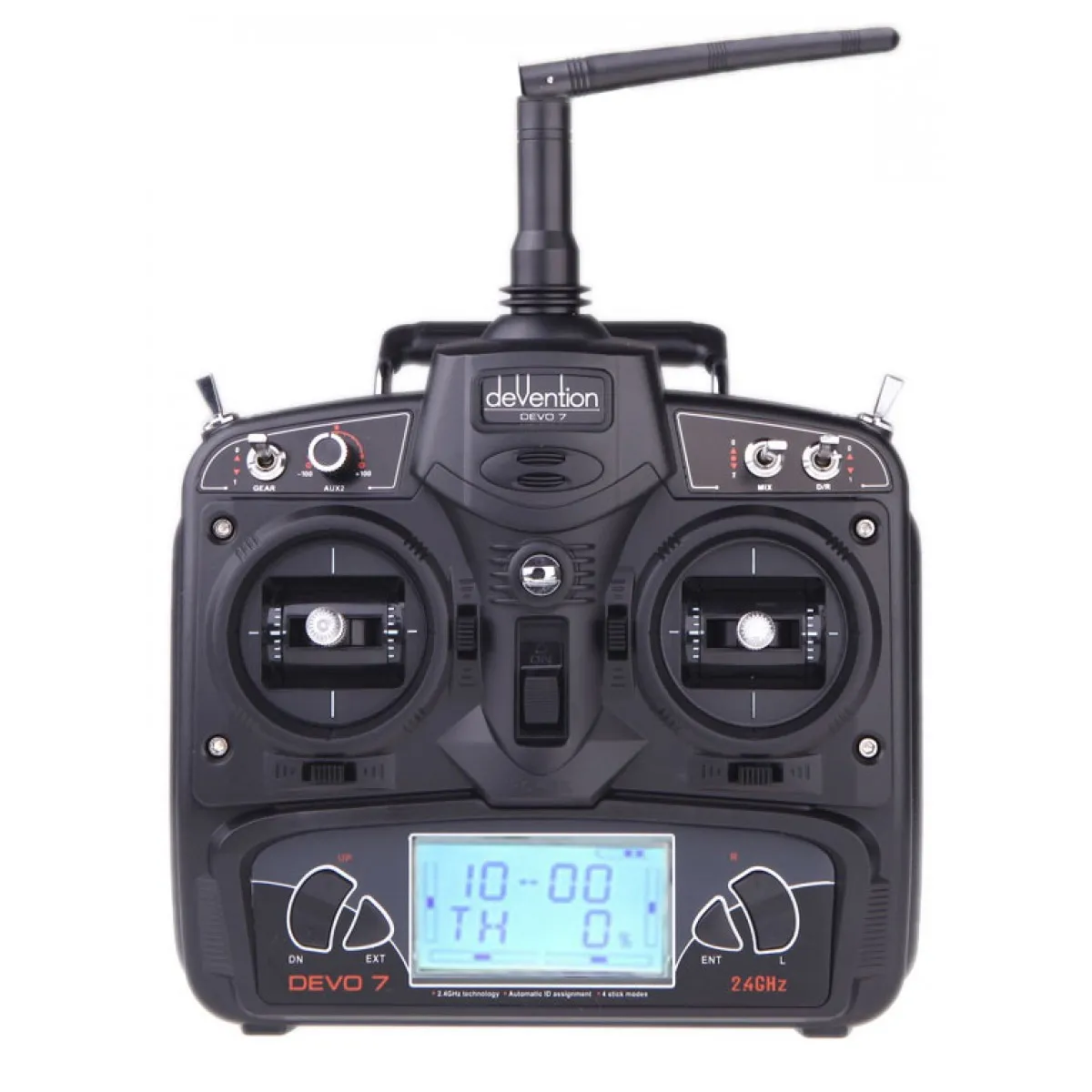

    Для управления используется хороший, но увесистый трансмиттер Devo7. Работа пульта осуществляется при помощи восьми батареек типа АА, но они довольно быстро выходят из строя. Стоит отметить, что по этой причине следует внимательно и постоянно отслеживать уровень заряда аппаратуры управления. В местах без помех удаленность достигает 700 метров.

    Следует помнить также, что при потере связи с коптером, он в автоматическом режиме набирает обороты до предела. В устройстве нельзя произвести регулировку режима Failsafe.

    Тест-драйв

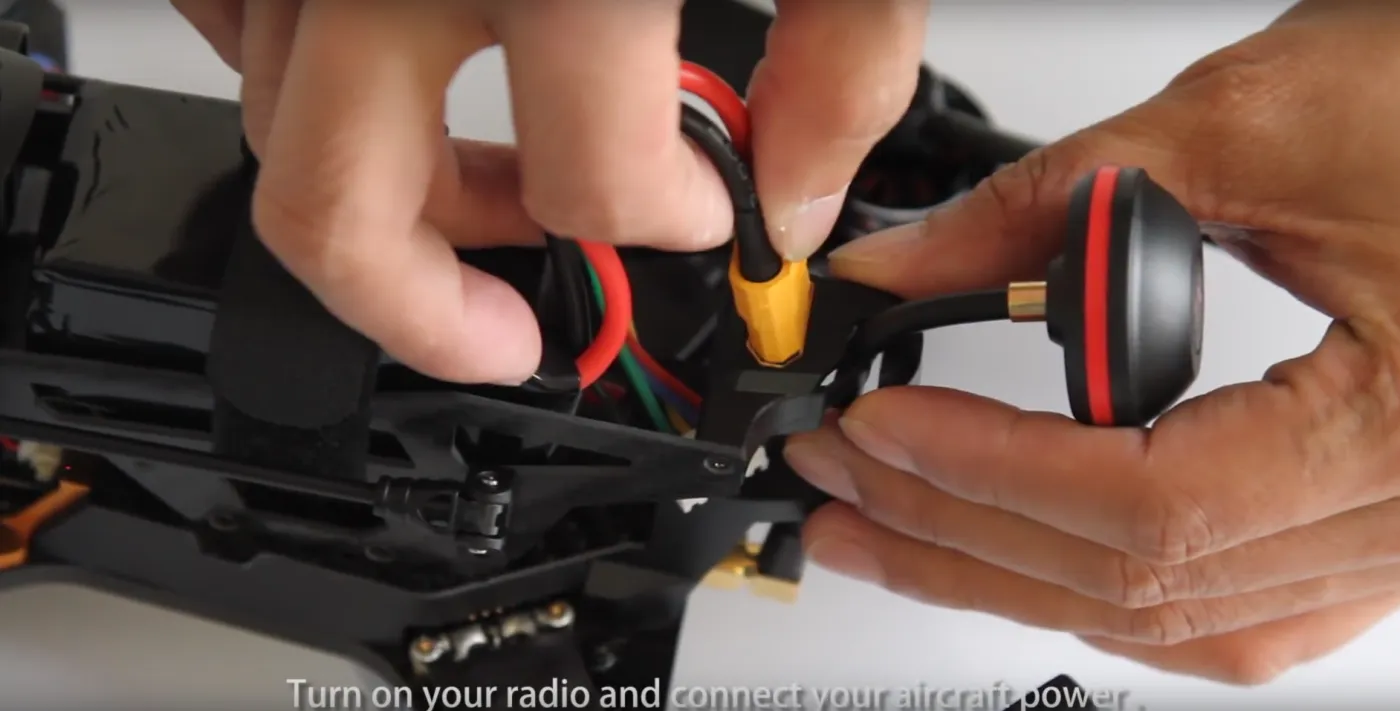

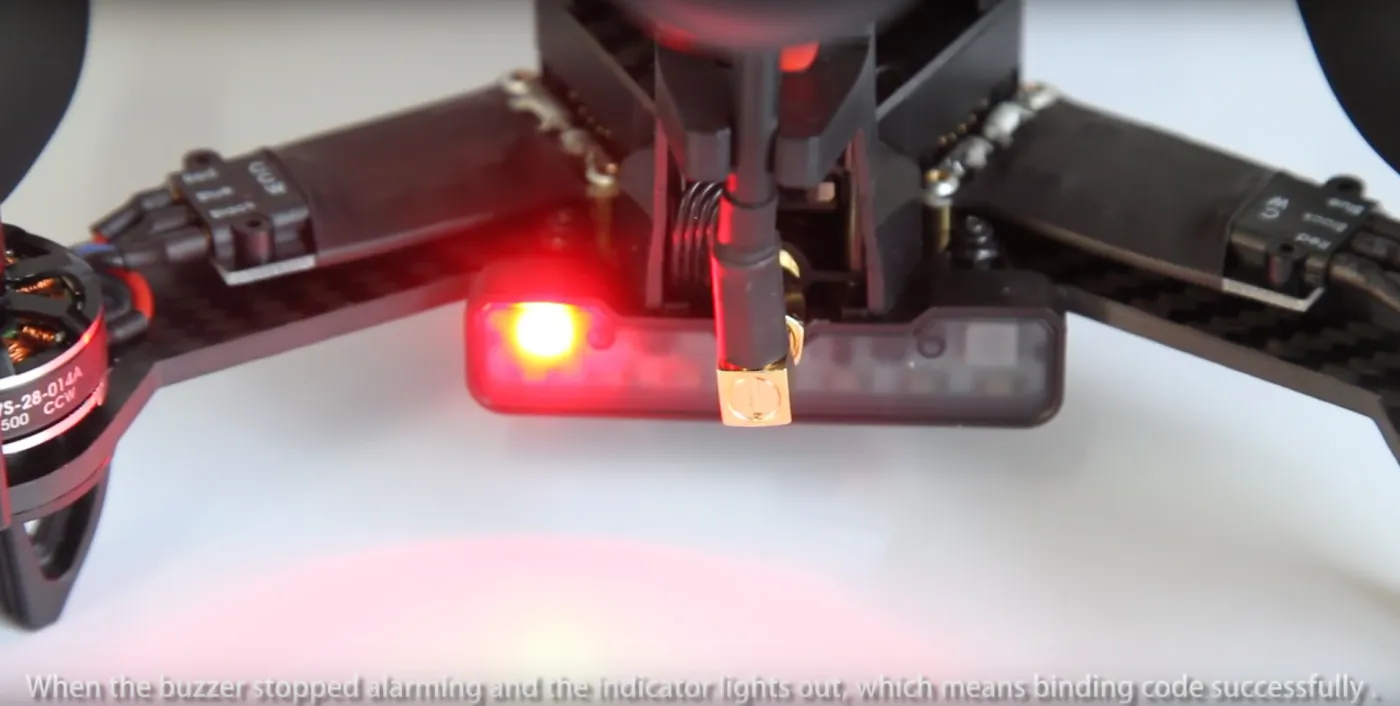

    Для начала нужно включить трансмиттер, и затем сам беспилотник. Синхронизация квадрокоптера с аппаратурой управления сопровождается звуком и горящими светодиодными огнями на задней части устройства. Как только привязка будет завершена, в левой части светодиодов появится не прекращающий гореть красный огонек.

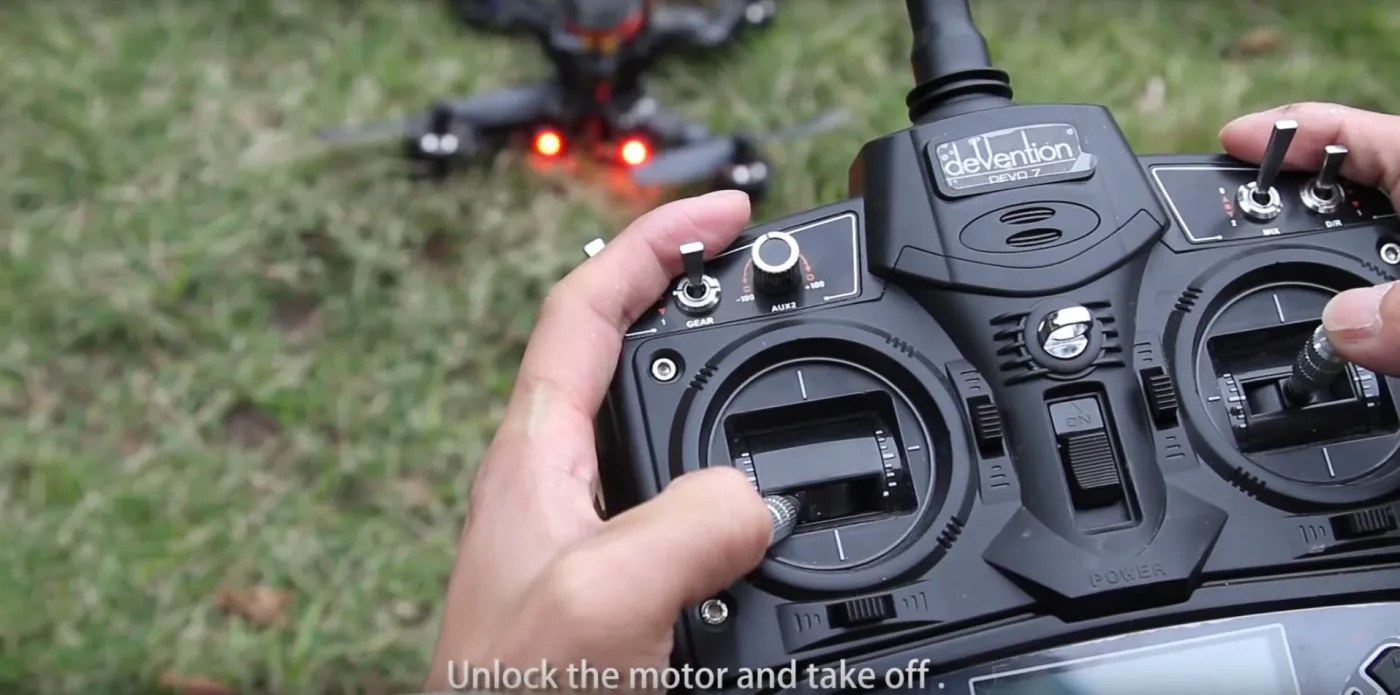

    Для активации силовых установок потребуется:

  • Включить трансмиттер;
  • Включить девайс;
  • На аппаратуре управления повернуть левый джойстик влево. Справа должен появиться светодиодный огонь красного цвета, сопровождающийся звуком. Наличие двух красных огней является сигналом к пилотированию.
  • Стоит проявлять осторожность, когда пилот берет трансмиттер перед полетом. Квадрокоптер скоростной, что может нанести вред окружающим при активации.

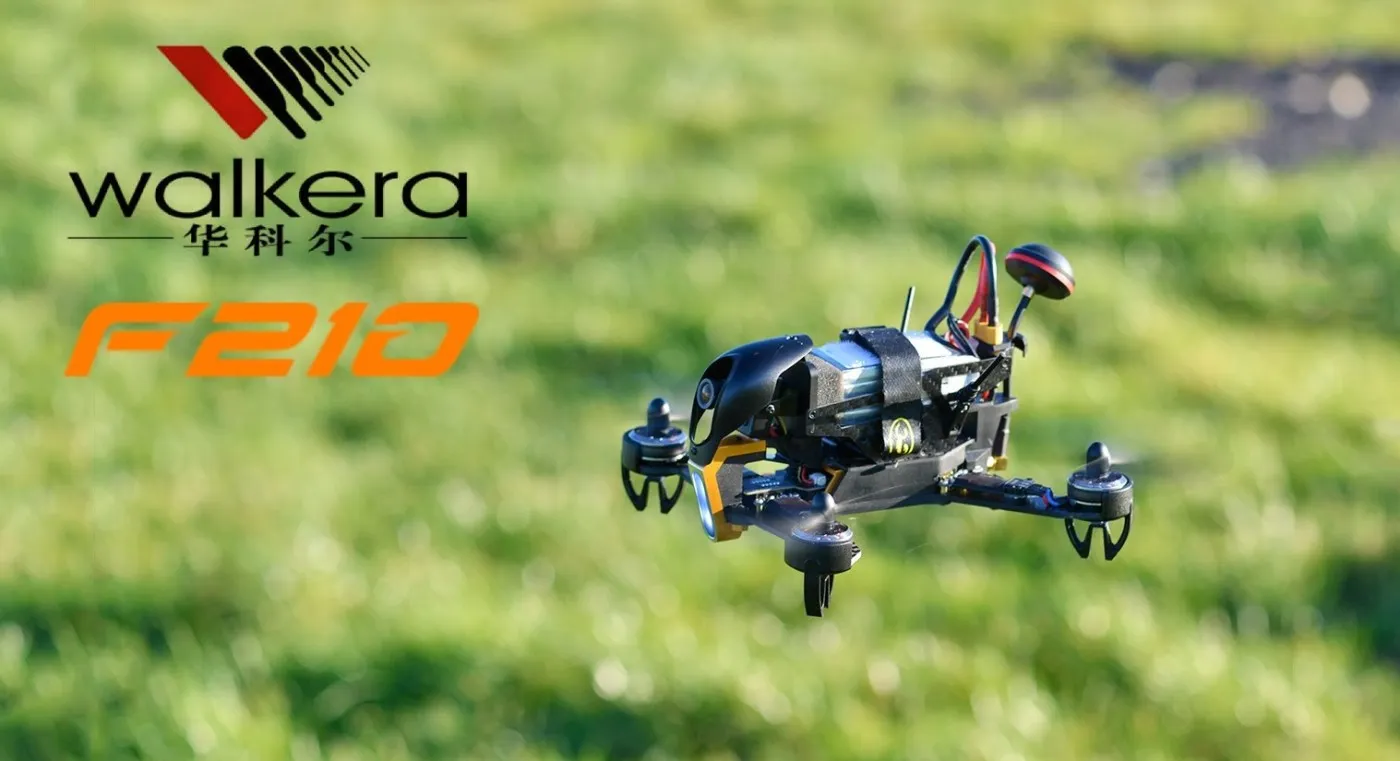

    Лётные качества

    Управление дроном является простым. Скорость и динамика никого не оставят равнодушным. Есть вертикальная тяга на высоте. При потере сигнала, пользователь может наблюдать его резкий подъем вверх и падение. Рекомендуется внимательно следить за стабильностью связи. В будущем, возможно, это будет исправлено. FPV сигнал находится на достаточно хорошем уровне. Сведения, которые отображаются на мониторе, не вызывают его перегрузки. Дрон отлично выполняет перевороты. Если напряжение падает, то включается зуммер, сигнал которого не может остаться не замеченным.

    Цена

    Коптер поставляется в четырех вариантах с различной стоимостью:

    1. F210 BNF + дополнительный АКБ (без аппаратуры управления Devo 7) — 369$

    2. F210 RTF + дополнительный АКБ (c аппаратурой управления Devo 7) — 399$

    3. F210 + FPV очки Goggle 4 + дополнительный АКБ — 558$

    4. F210 + пульт FPV DEVO-F12E + дополнительный АКБ — 569$

    Вывод

    КОМПЛЕКТАЦИЯ 9/10

    ЛЕТНЫЕ КАЧЕСТВА 10/10

    ВРЕМЯ ПОЛЕТА 5/10

    НАДЕЖНОСТЬ 9/10

    КОМПАКТНОСТЬ 5/10

    ЦЕНА 5/10

    КАМЕРА 5/10

    ЦЕНА/КАЧЕСТВО 10/10

    ФУНКЦИОНАЛЬНОСТЬ 5/10

    ПЛЮСЫ

  • Готовность к полетам из коробки;
  • Качество FPV;
  • Оформление с учетом аэродинамики;
  • Летает отлично с использованием экшн камеры;
  • Высокое качество;
  • Отличная прочность з счет карбонового материала;
  • Длительность пилотирования;
  • Летные параметры;
  • Можно полностью модернизировать.
  • МИНУСЫ

  • Нелегкий трансмиттер;
  • Батареек в пульте хватает не на долго.
  • Нет регулировки Failsafe;
  • Это прекрасная модель коптера. Она сможет в каждой гонке стать отличным конкурентом любому беспилотнику. Пока не регулируется Failsafe, но эта проблема компанией в скором времени может быть решена. Есть много возможностей для регулировки. При полетах в радиусе 400 метров, невелика вероятность потери связи с устройством. У него высокий уровень прочности. Коптер обладает отличной системой FPV и готовностью к пилотированию сразу из коробки. Идеален для любительских полетов и профессиональных. Последним придется по душе, что его можно настраивать вручную и модернизировать.
