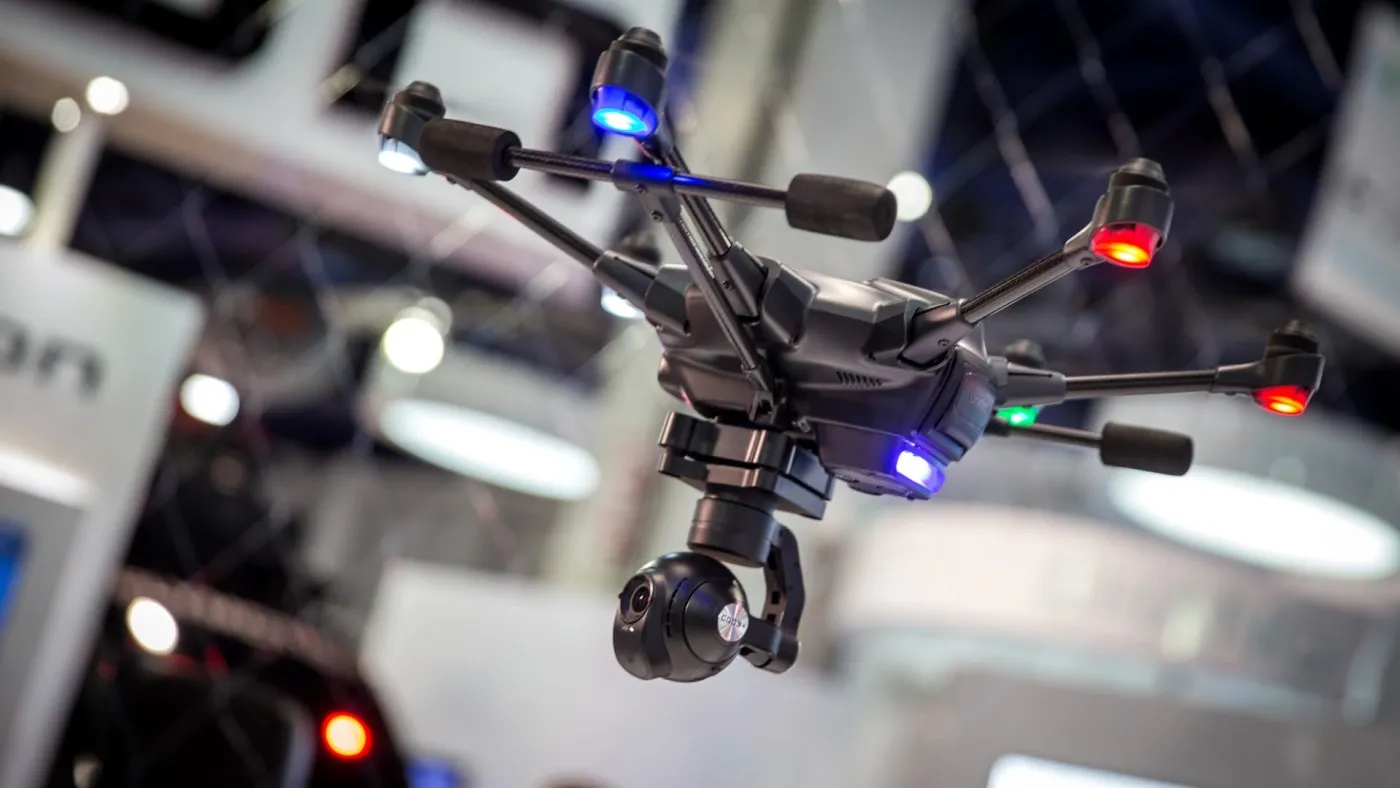

Обзор гексакоптера Yuneec Typhoon H

access_time07.05.2019
perm_identity Автор admin
folder_open Yuneec, Обзоры
5/5 - (1 голос)

Содержание статьи

  • 1 Введение
  • 2 Обзор
  • 3 Режимы полёта
  • 4 Полётные свойства
  • 5 Камера
  • 6 Комплектация
    • 6.1 Advanced
    • 6.2 Professional
  • 7 Аксессуары
  • 8 Внешний вид
  • 9 Спецификация
    • 9.1 Камера
    • 9.2 Трансмиттер
  • 10 Моторы
  • 11 Аккумулятор
  • 12 Управление
  • 13 Цена
  • 14 Вывод
    • 14.1 ПЛЮСЫ
    • 14.2 МИНУСЫ
  • 15 Фото
  • 16 Видео

Введение

Производитель Yuneec International начал свою деятельность с производства самолетов на дистанционном управлении. С момента выпуска первого самолета прошло более 15 лет, и вот уже 2014 году компания представила свой первый беспилотный дрон. В это же время Intel, одна из самых технологичных компаний в мире, инвестирует в Yuneec — перспективного производителя мультикоптеров. С этого момента производитель получает доступ к микросхемам по самым инновационным технологиям и уже в 2016 году выпускает свой первый полупрофессиональную модель коптера — Yuneec Typhoon H. Особенностью аппарата стала его полная готовность к своему первому полету. Дрон используя технологию RealSense от Intel получил уникальную возможность обнаруживать препятствия и избегать их. Этот дрон, и сегодня, способен удивить своим оснащением любого поклонника БПЛА.

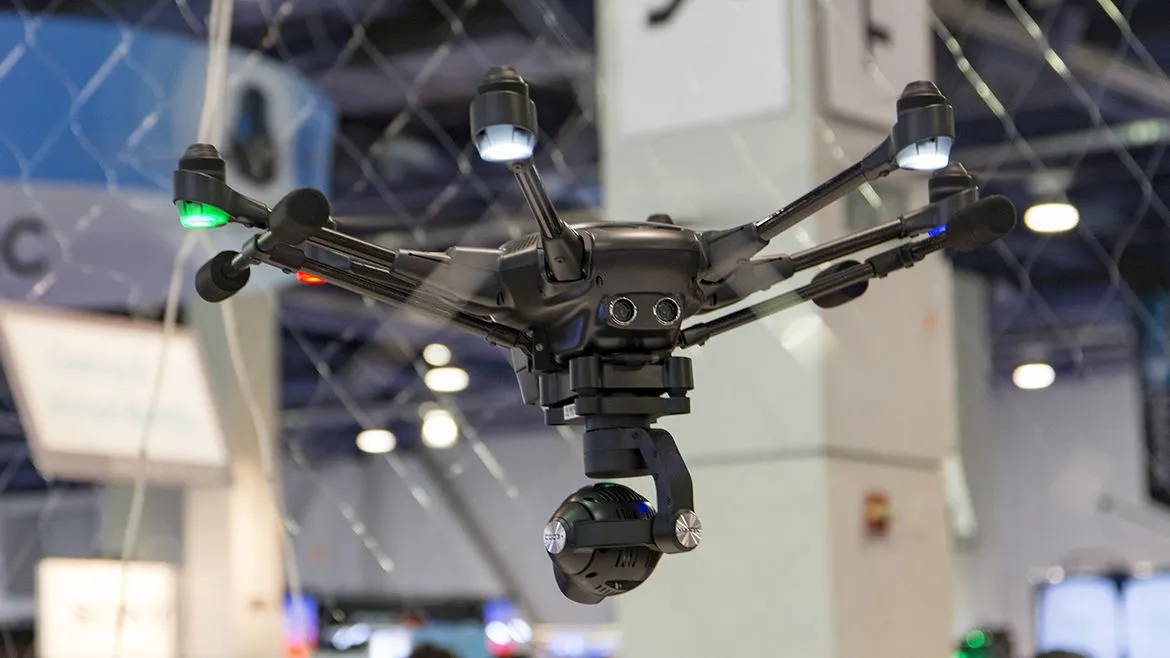

Обзор

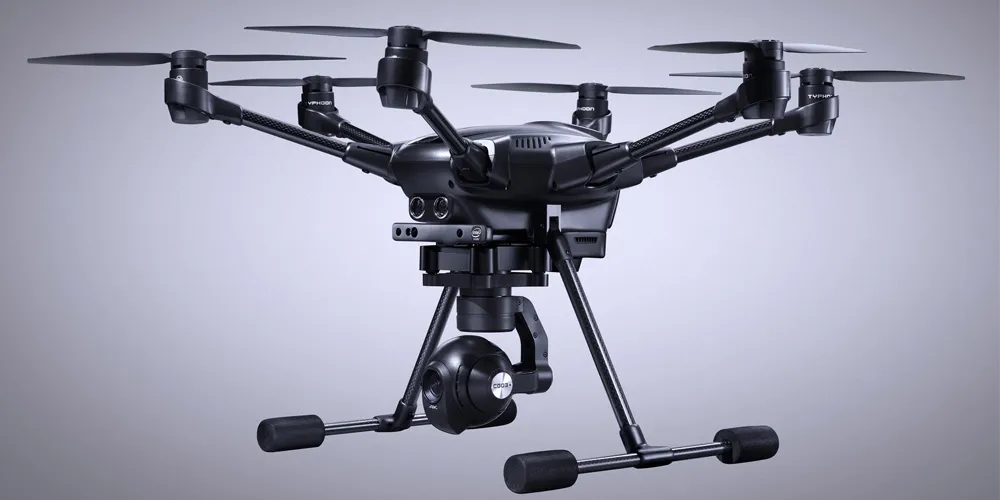

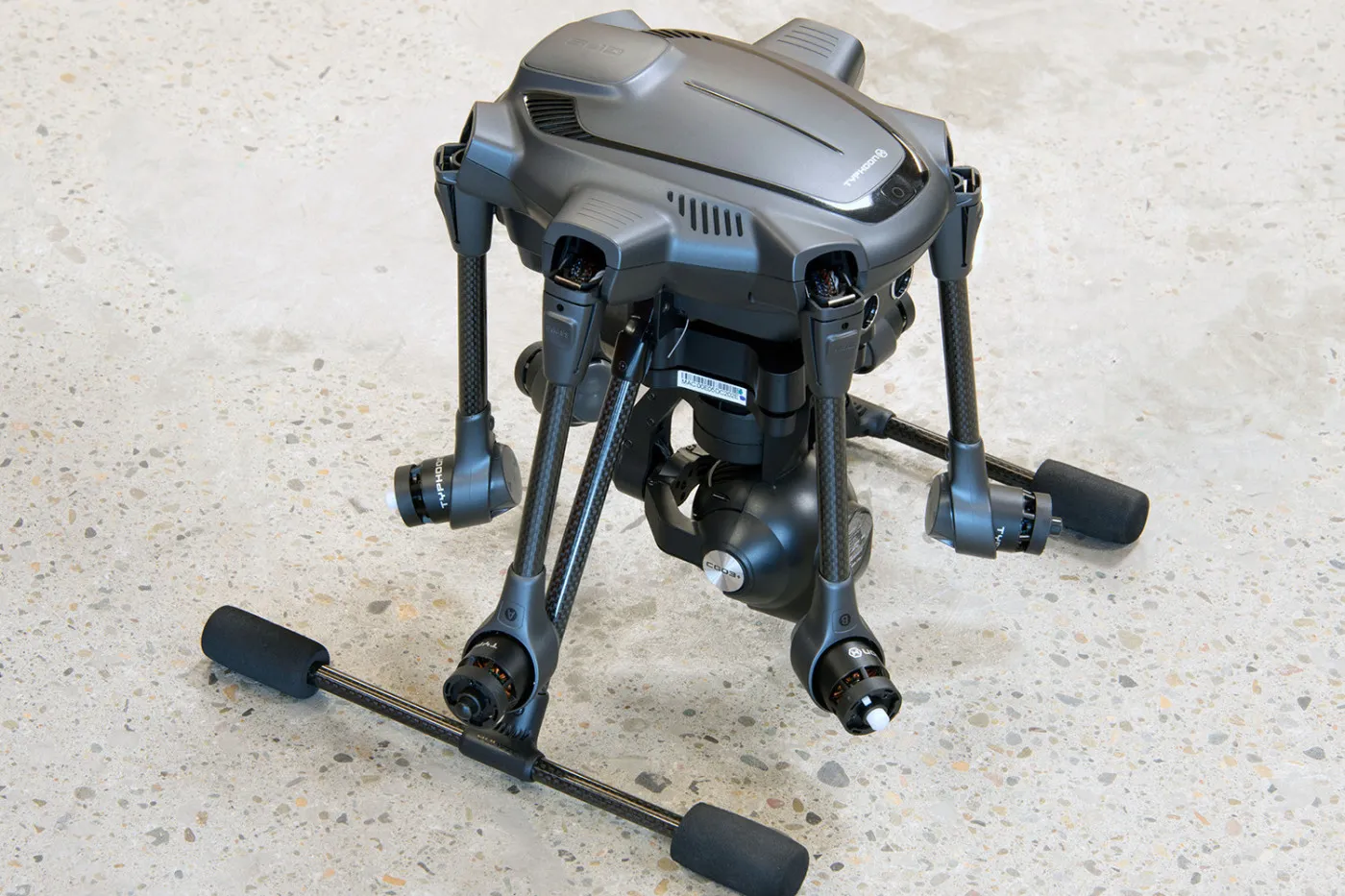

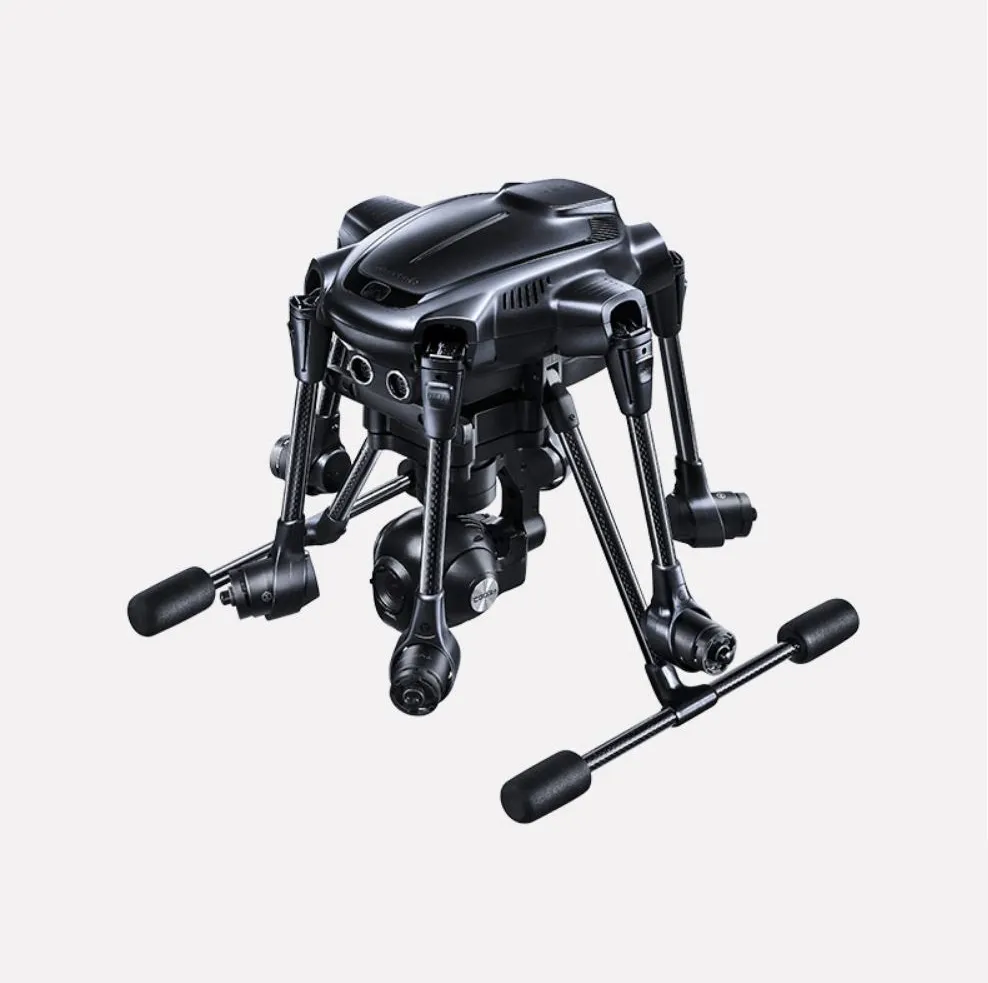

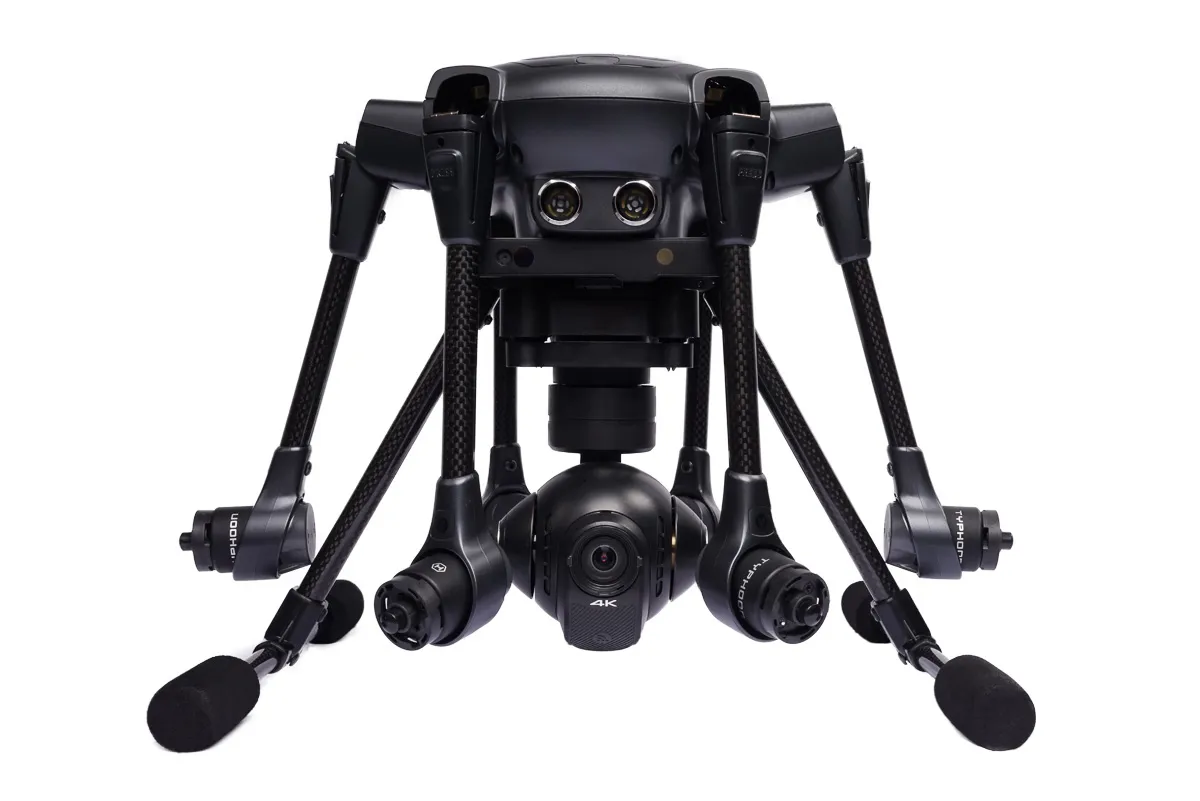

Компания Yuneec International зарекомендовала себя как производитель очень надежной инновационной продукции. К качеству сборки не может быть никаких претензий. Габариты дрона в упаковке минимальны, благодаря складным карбоновым лучам, потребитель получает его в сложенном виде. Эти же лучи, благодаря своей конструкции, позволяют камере вести круговую панорамную съемку. За счет складного механизма, они убираются из поля зрения камеры и не мешают обзору, а он у не маленький — 98°.

Разработчики Typhoon H постарались на славу. Никаких сложных манипуляций или многочасовой сборки — достаточно просто открыть коробку и вот дрон уже готов к своему первому полету. Относится данная модель к категории «Smart», а потому с ней справиться даже новичок без навыков пилотирования на подобных устройствах.

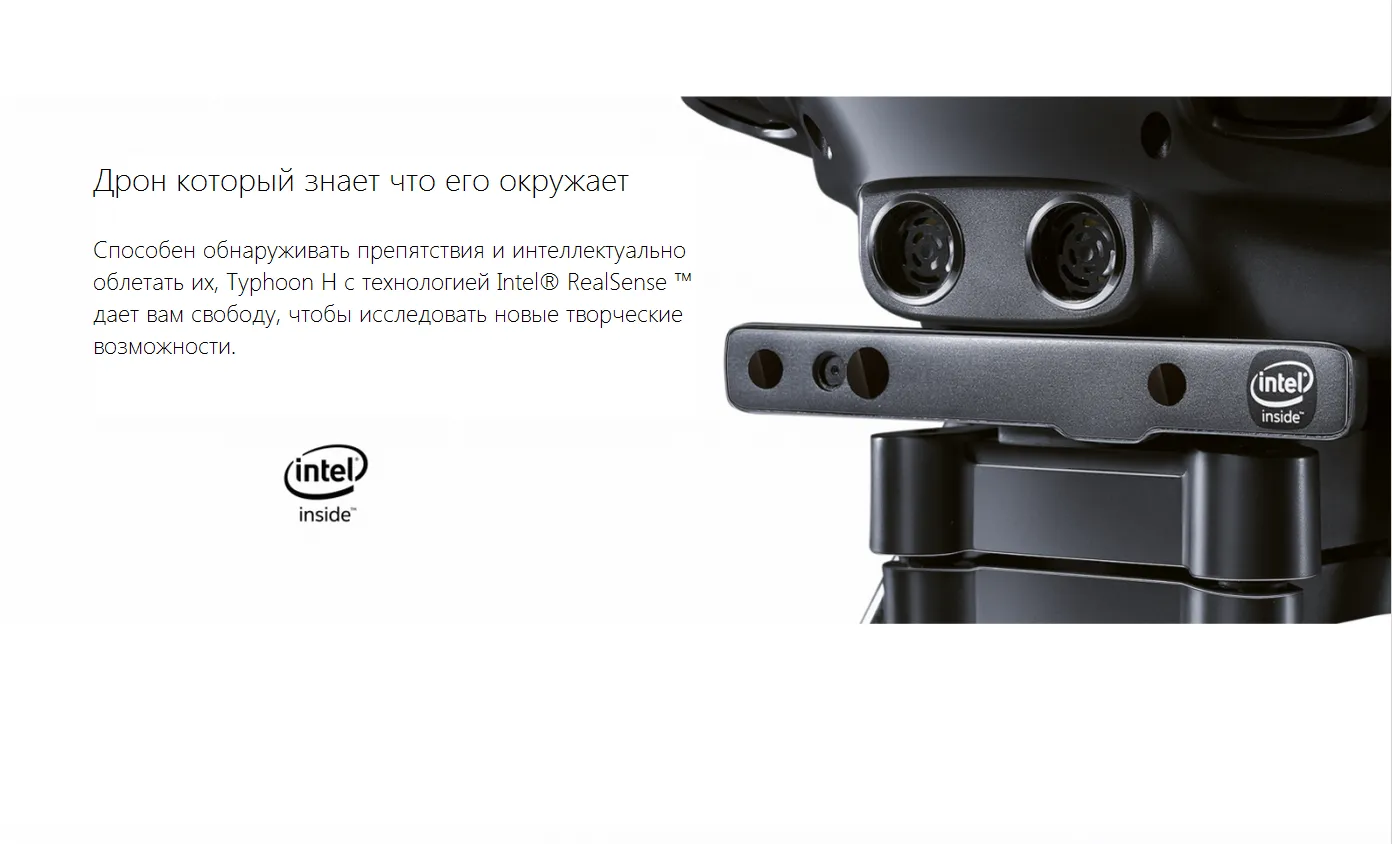

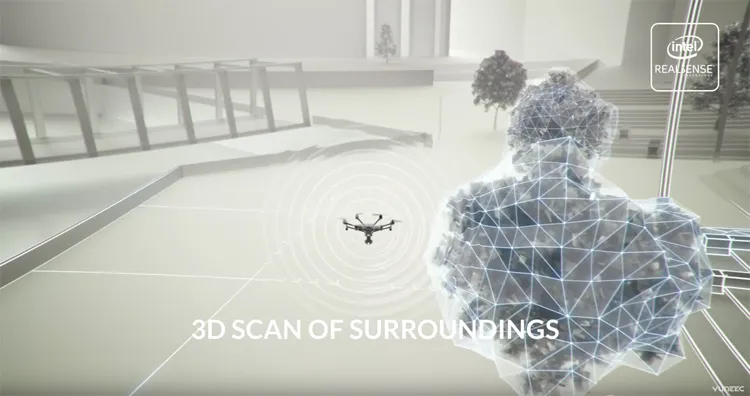

Аппарат достаточно уникален и до последнего винтика начинен интеллектуальным функционалом. Это дрон, который сам определяет свой путь. Окружающую среду гексакоптер воспринимает как полноценную трехмерную модель. Эту возможность он получил благодаря слаженной работе все той же технологии RealSense от Intel и режимом «Follow Me», который в свою очередь синхронизирован с бортовой камерой RealSense-R200. Самое удивительное в данной модели — это способность беспилотника разумно выбирать себе маршрут, избегая столкновений с предметами. Использование воссозданной трехмерной модели позволяет не только предупредить реальное столкновение, но и запомнить потенциально опасные места, чтобы в будущем строить маршрут с их учетом. Больше не требуется тратить время на то, чтобы проложить безопасный путь. Можно просто выбирать режим и наслаждаться съемкой, открывая новые возможности для творчества.

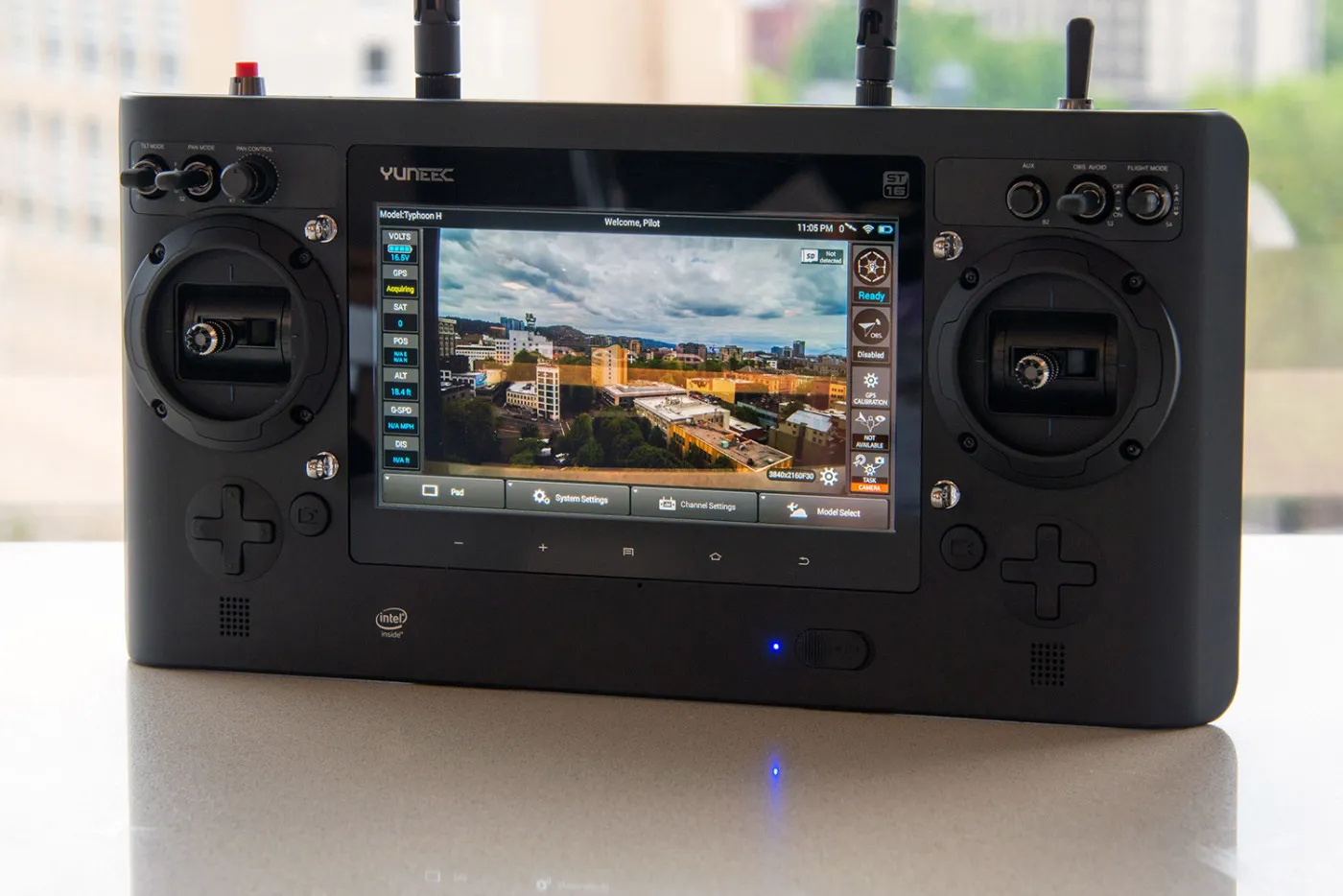

Управление коптером производится при помощи наземной ST16-станции, работающей на базе OS Android. Пульт для управления этой моделью оснащен сенсорным дисплеем с повышенными показателями четкости, на котором отображается все, что видит дрон во время полета. Все снимки, полученные беспилотником, через камеру поступают на пульт управления. Происходит это буквально на глазах в режиме реального времени. Кроме ручного управления полетом со станции, у пользователя имеется возможность выбрать запрограммированную функцию автономного пилотирования.

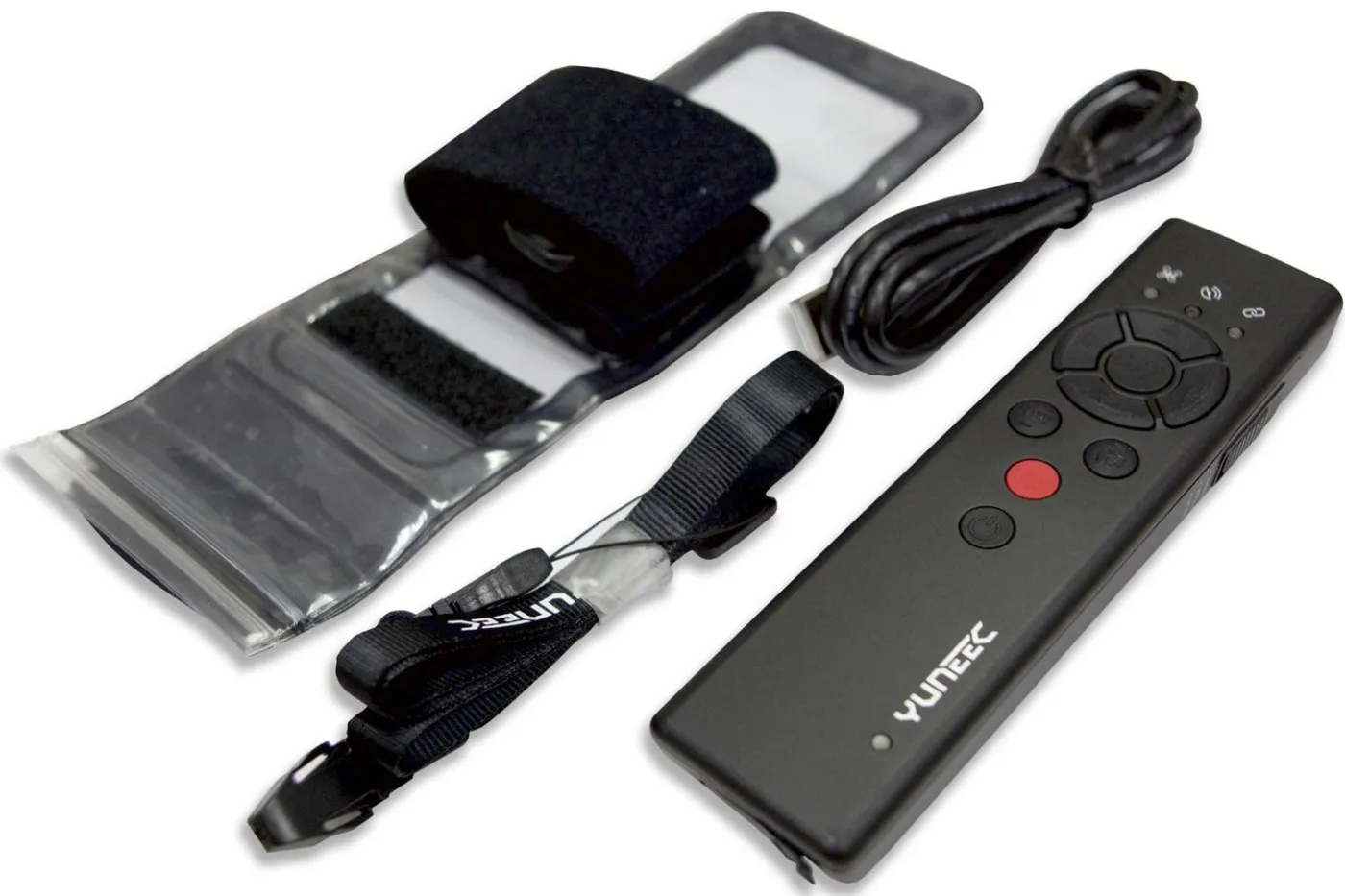

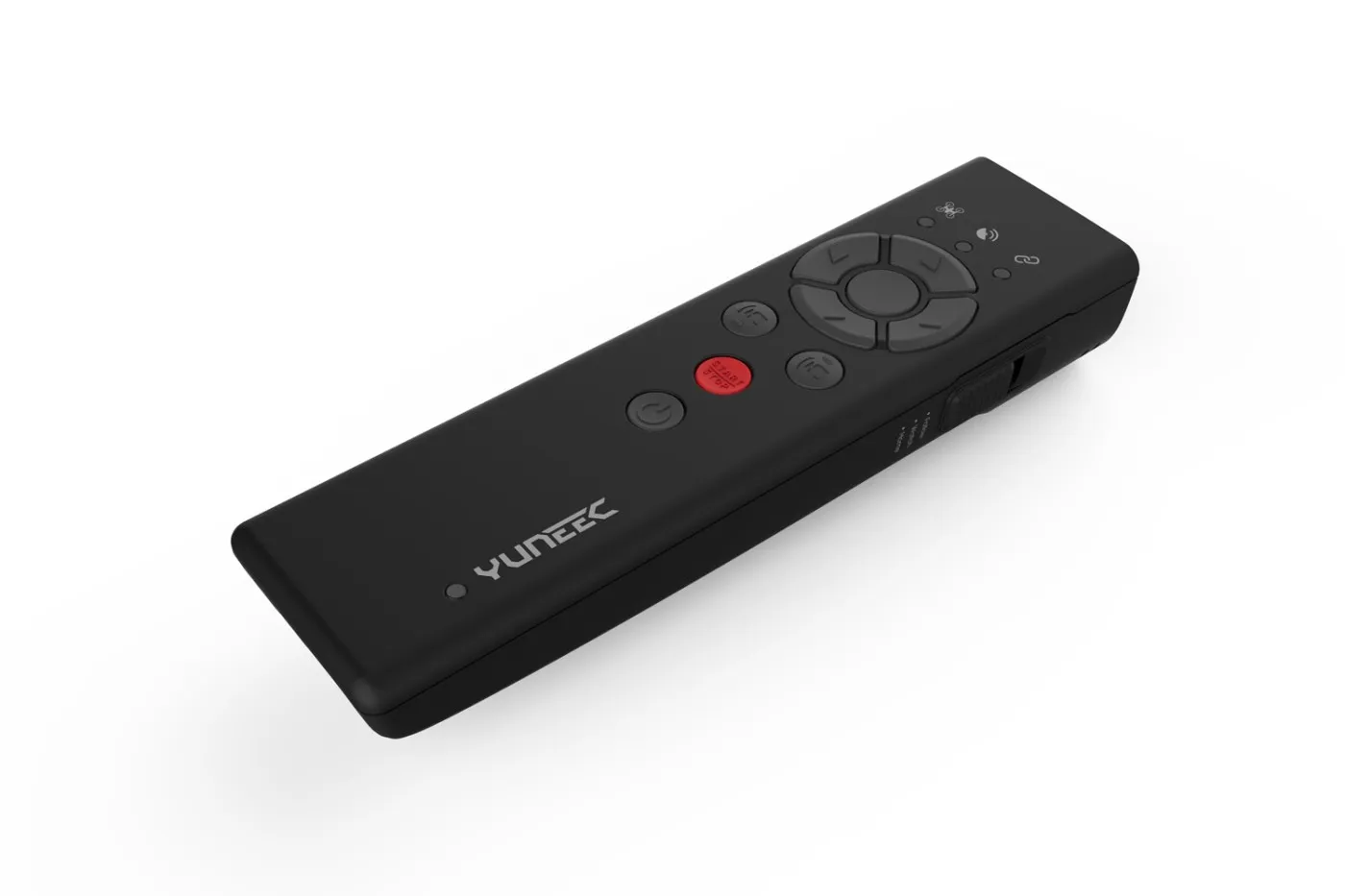

На равне со станцией, для управления используется аппаратура Wizard remote. Она приходит на помощь, когда хочется снимать в режиме «FollowMe», а носить за собой станцию не представляется возможным. С помощью Wizard можно задать нужную программу или управлять в аналоговом режиме, закрепив пульт, к примеру, на руке. Беспилотник будет следовать по маршруту, проложенному к пульту, и создавать фото и видео материалы. Управление по четырем направлениям осуществляют кнопками на пульте. Условное изменение направлений происходит при смене положения управляющей аппаратуры, имеющей внутренний GPS модуль.

Хранящаяся в памяти 3D проекция пространства находит применение и при использовании режима «Follow Me». Дрон ведет указанный объект с учетом имеющихся данных и старается занять при этом самые выгодные ракурсы для съемки. Благодаря сохраняемым в памяти данным и ультразвуковым сенсорам, дрон может безопасно проводить съемку в любое время суток.

При включении режима «Team Mode» возможно тандемное управление, основная станция ST16 достается пользователю, который управляет камерой и выбирает режимы съемки, а пульт Wizard достается пилоту и служит для управления дроном. Такое решение позволяет делать уникальные кадры, способные украсить любую съемку. Wizard также совместим с функцией «Point To Fly». Наглядно это выглядит следующим образом. Дрон, находящийся в полете, в режиме фиксации высоты, резко меняет точку своего присутствия. Стоит зажать центральную кнопку Magic и указать новую точку в небе — и он как по волшебству перенесется со своей точки фиксации на новую.

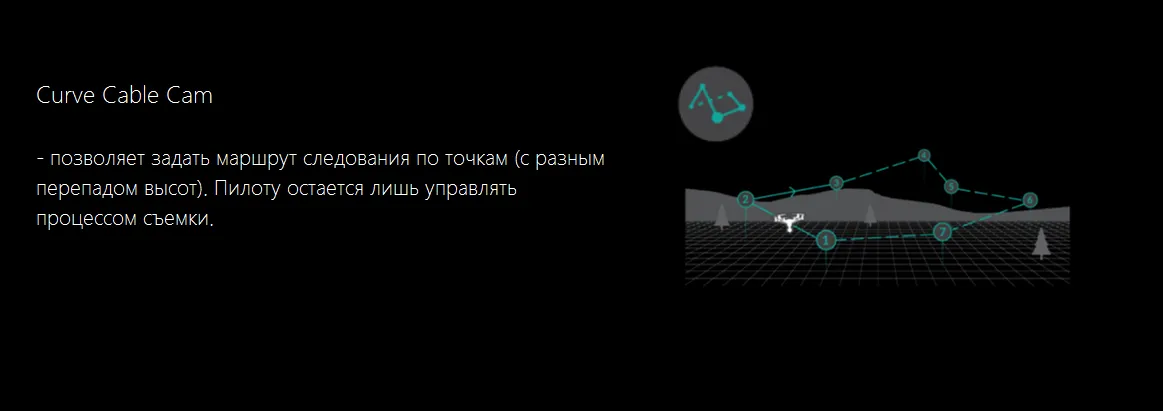

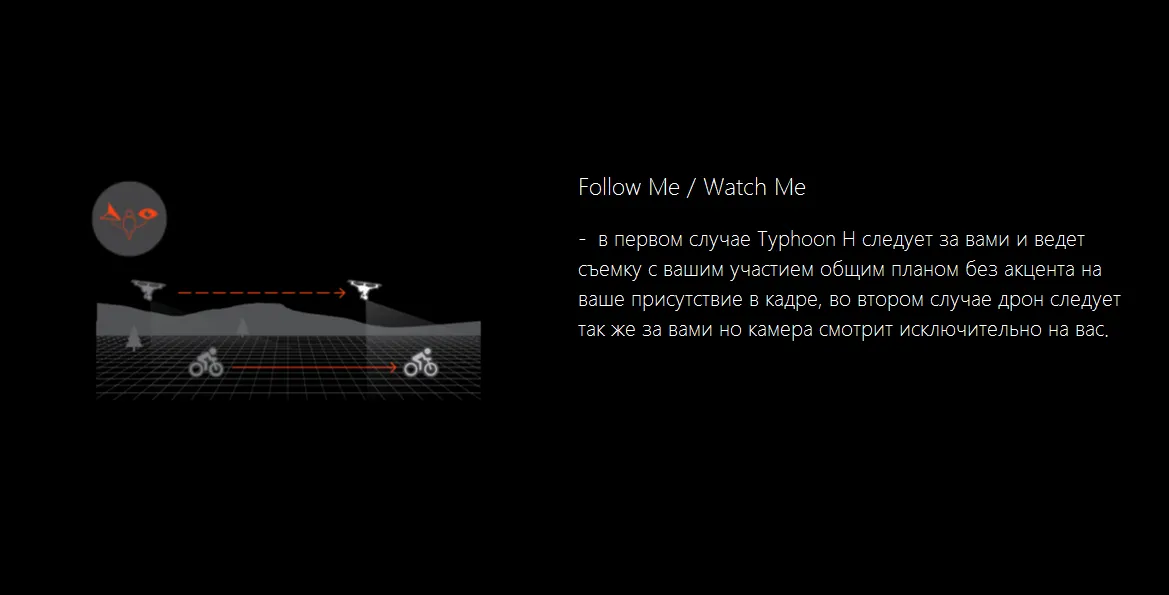

Режимы полёта

Гексакоптер имеет 6 встроенных и запрограммированных режимов полета. Кроме них присутствует функция с искусственным интеллектом — «NoFlyZone», которая отвечает за безопасность полета в выбранном диапазоне, ограниченным 120-ю метрами в высоту и 8-ми метровой зоной приземления вокруг пилота. Ниже перечислены те самые шесть режимов полета

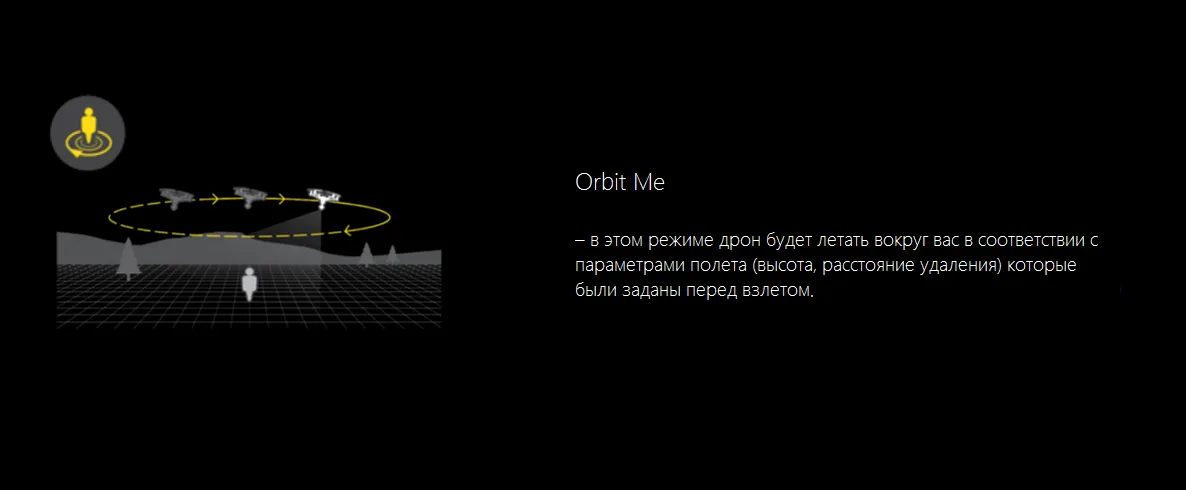

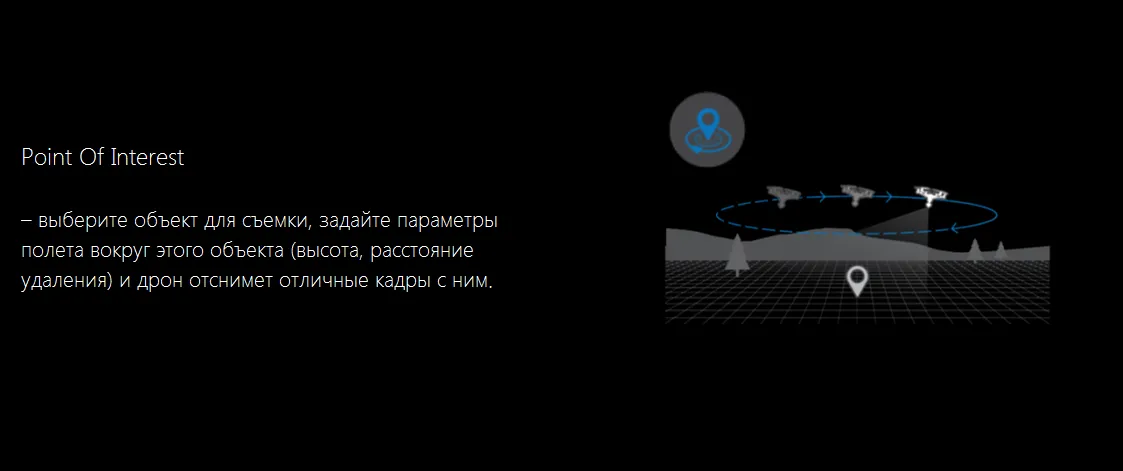

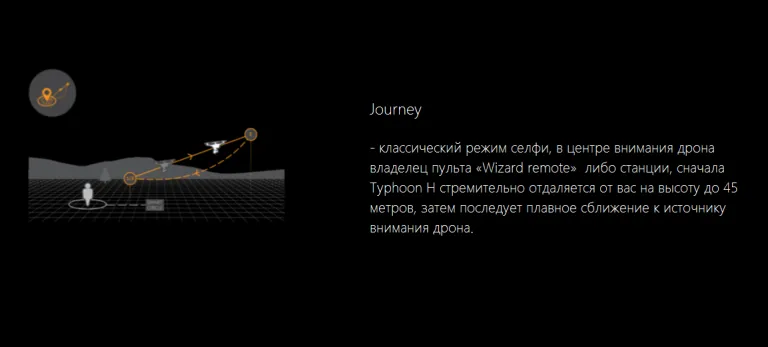

1. Режим «OrbitMe» — в этом режиме дрон снимает материалы, совершая облет вокруг вас. Полет происходит по заданным параметрам высоты, расстояния и удаления. Параметры задаются до полета и во время него корректироваться не могут. 2. Режим «Point-of-Interest» — выбирается объект для съемки и задаются параметры для облета цели, с последующим выполнением высококачественной съемки. 3. Режим «Journey» — это режим для селфи в его классическом понимании. По центру съемочного кадра — владелец Wizard remote или станции управления. Дрон выполняет стремительное отдаление от объекта съемки до 45 метров в высоту, а затем плавно возвращается. 4. Режим «FollowMe» — этот режим имеет 2 варианта исполнения: первый — аппарат следует за объектом съемки не акцентируя на нем внимания и снимая общие планы; второй — также следует за объектом, но при этом камера позиционирует все внимание именно на объекте. 5. Режим «CurveCableCam» — задает маршрут полета по точкам с многообразными перепадами по высоте. При этом пилоту остается только управлять процессом съемки, в том числе и вручную. 6. Режим «DynamicReturnHome» — используется для быстрого и безопасного возврата дрона. Он облетит все препятствия и приземлится на расстоянии до 8 метров от пилота.

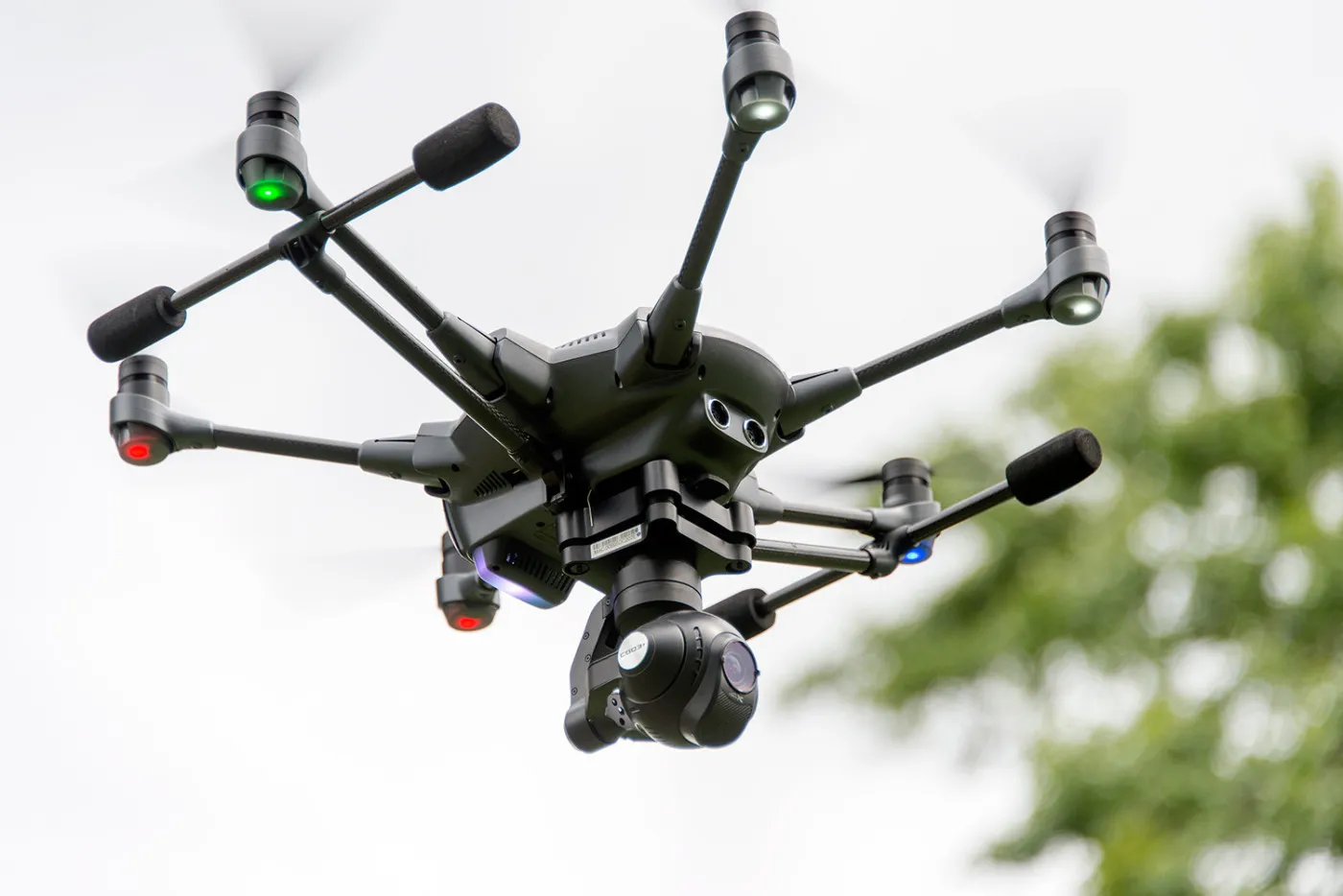

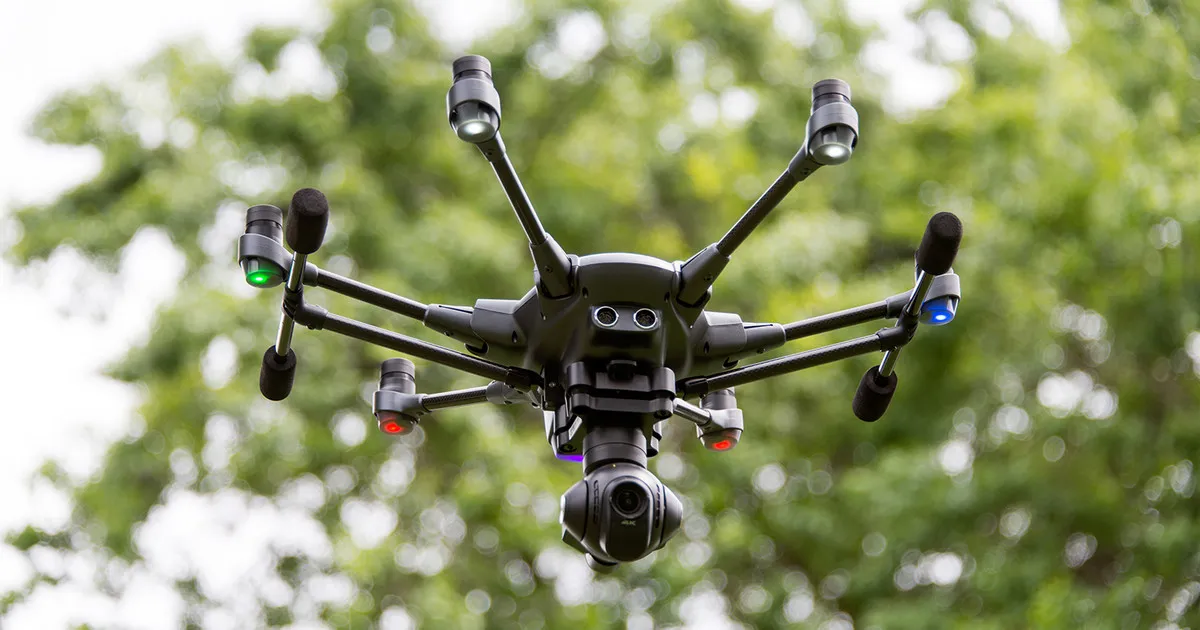

Полётные свойства

Коптер, обладая массой без малого 2 кг, поднимается в воздух при помощи шести несущих винтов. В своем ценовом и потребительском сегменте он показывает лучшую управляемость и стабильность заданного полета. Он невероятно устойчив к порывам ветра, а максимальный угол наклона, который способен удержать дрон, равняется 35°. В режиме «FollowMe» скорость приближается к значению в 70 км/ч. При наборе высоты гаджет способен развивать скорость до 18 км/ч, при снижении — 11км/ч. Высота пилотируемого полета — 122 м. В полете при полной зарядке аппарат может провести 25 минут времени. Запуски можно проводить как в помещении, так и за его пределами.

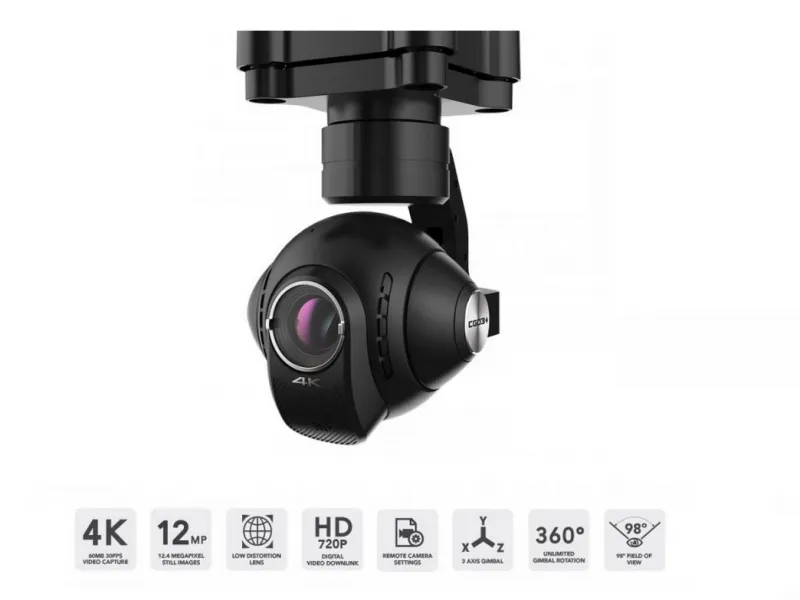

Камера

В беспилотнике используется12-мегапиксельная 4К камера CGO3+. Она делает фото с высоким разрешением и снимает высококачественное видео, в том числе в FHD. Благодаря 3-х осевому подвесу, съемка может вестись по кругу на все 360°. Угол ширины обзора, благодаря использованию высокотехнологичной оптики, достигает показателей в 98°. В процессе идущей на высоте съемки, пользователь может вручную производить необходимые настройки. За счет увеличенного времени выдержки, результат, по своему качеству, ни чем не уступает съемке с аналогов Premium–класса.

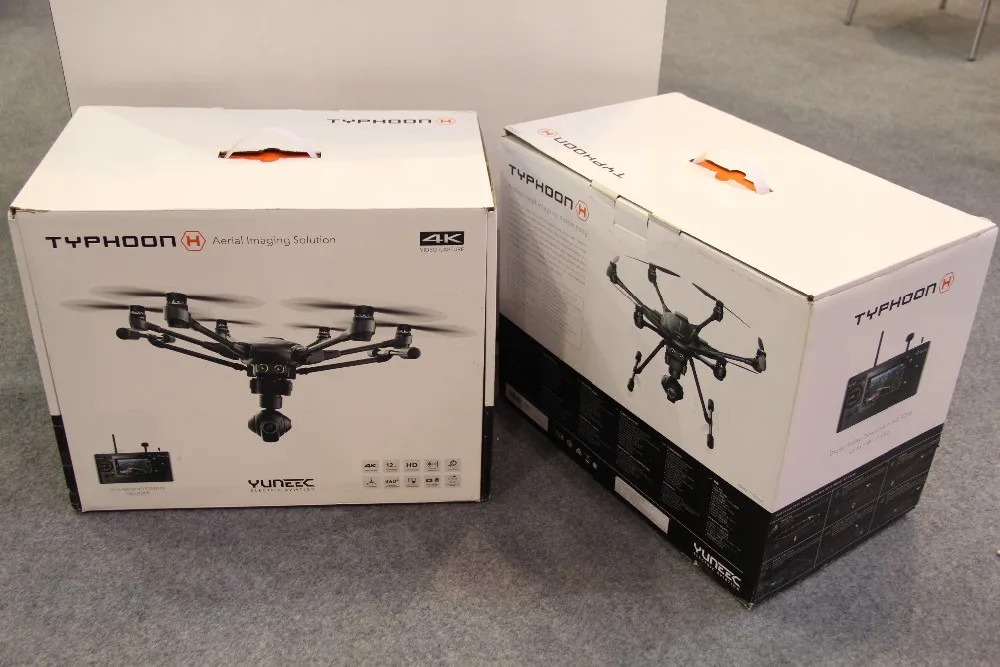

Комплектация

На данный момент официально существует две версии комплектации:

Advanced

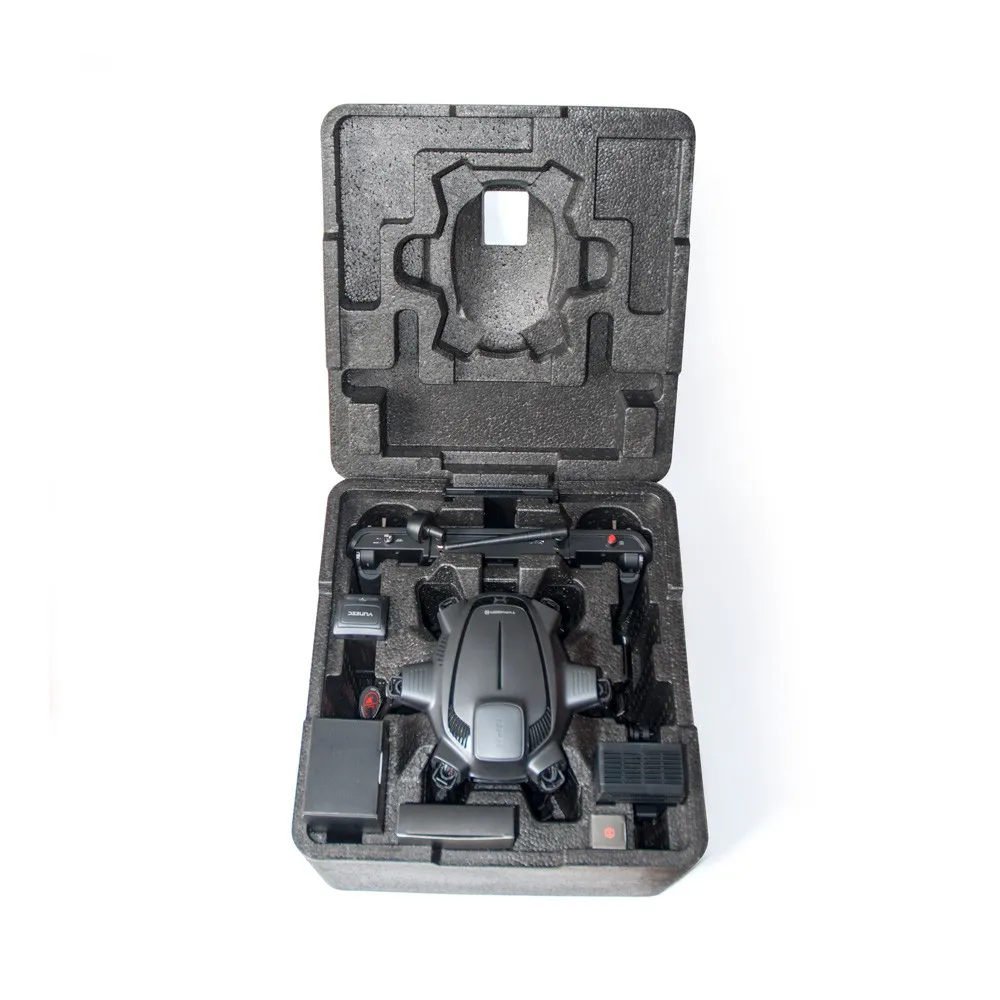

Стандартная комплектация выглядит так:

  • Yuneec Typhoon H + 3-х осевой подвес камеры;
  • АКБ Li-Pol – 14.8V, 5400 мА/ч, 4S, 8С, 79.9 Вт/ч
  • станция управления ST16 с АКБ Li-ion, 8700 мА/ч, 3.6V, 31.32 Вт/ч;
  • ультразвуковой сенсорный + оптический IPS датчики;
  • устройство SC4000, способное заряжать одномоментно дрон и станцию;
  • адаптер на 220V к зарядному + кабель к автомобильному прикуривателю;

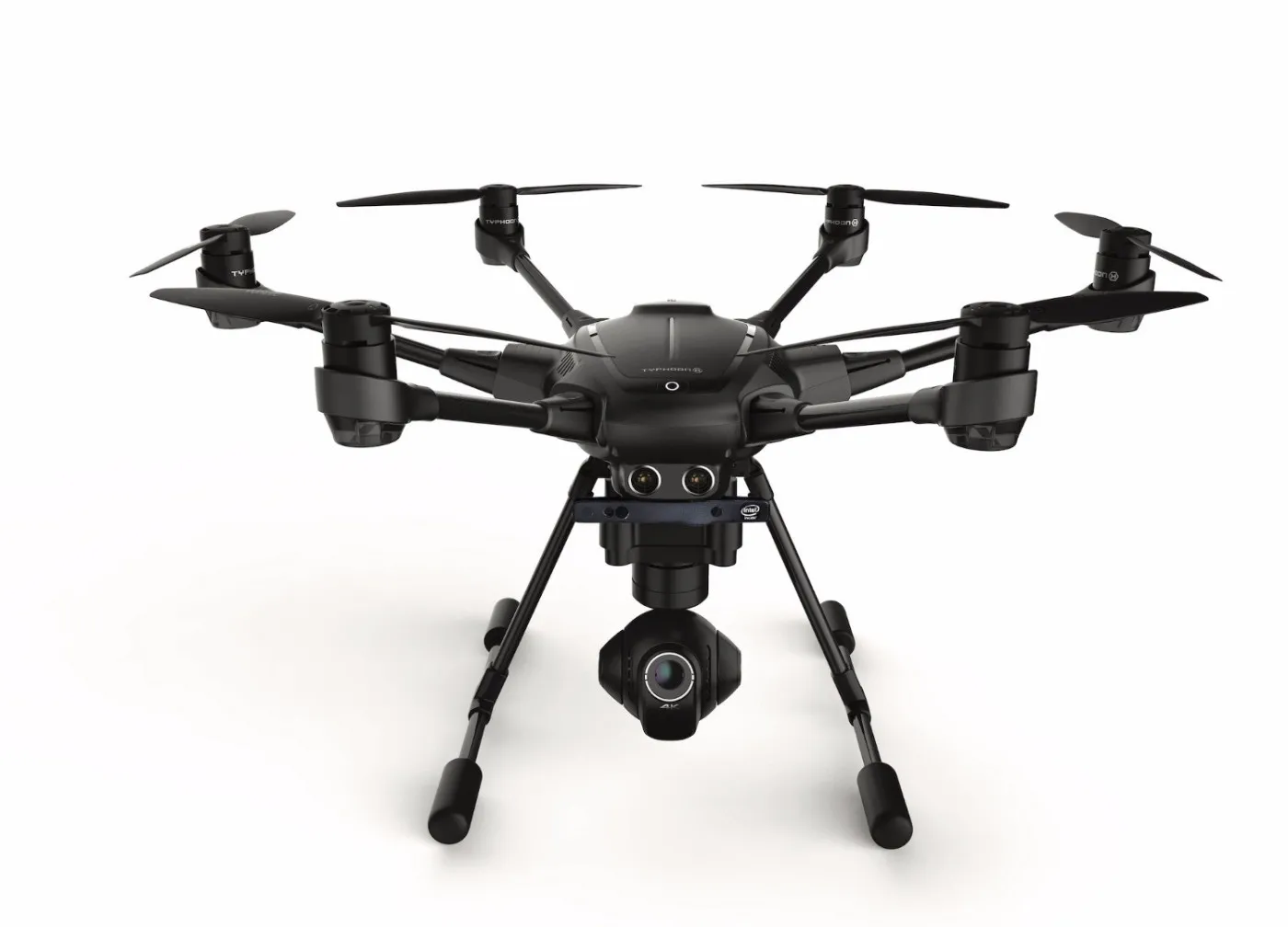

  • камера Intel Realsense R200, с качеством UHD 4K 30;
  • 6 несущих винтов (3«А» + 3«В») + 4 дополнительные (2«А» и 2«B»);
  • карта MicroSD на 16 Гб;
  • USB переходники для прошивки программного обеспечения;
  • карта светодиодного программирования;
  • инструкция к камере + инструкция пользователя.

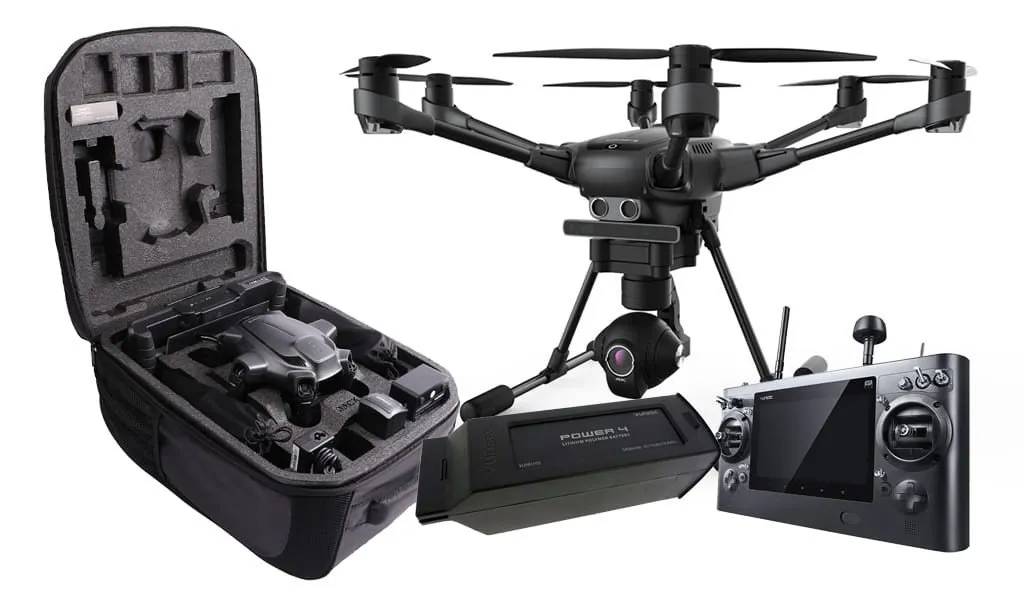

  • Professional

    Эта комплектация отличается от предыдущей(Advance) некоторыми дополнениями.

    Для профкомплектации Typhoon H Pro:

  • Skyview FPV,
  • защитная шторка от бликов на дисплей наземной станции ST16,
  • ПДУ Wizard Remote, подходящий для более ранних моделей в т.ч.;
  • 2 дополнительных аккумулятора.
  • Для расширенной профкомплектации Typhoon H Pro RS:

  • модуль Realsense Optical Flow, с расширенными возможностями
  • специальная салфетка для оптики
  • навесной ремень для наземной станции ST16
  • фирменный рюкзак для хранения и перевозки.
  • Аксессуары

    Производителем предусмотрено использование следующих аксессуаров:

  • пульт Wizard,для съемки без привязки к станции управления;

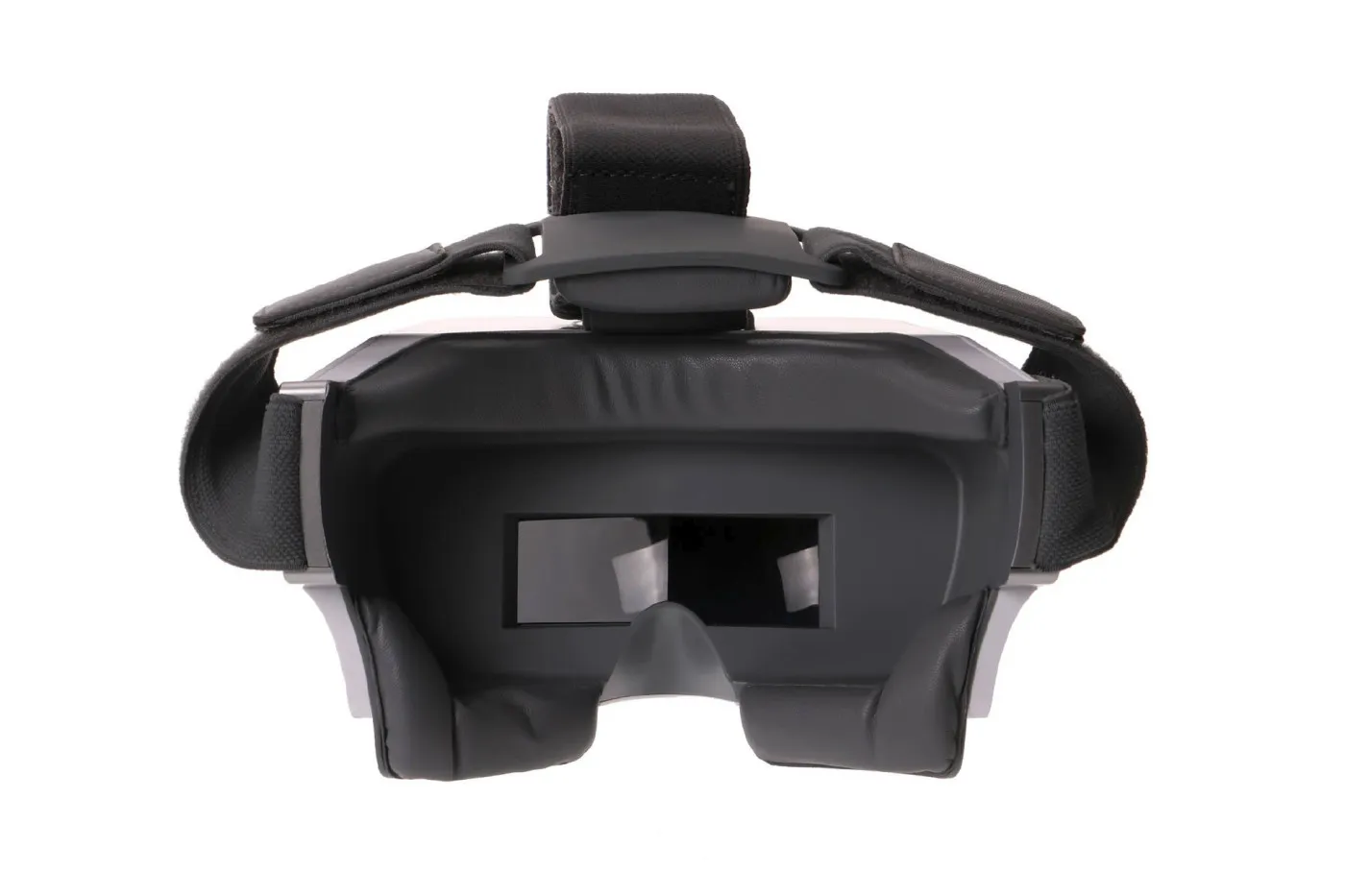

  • SkyView FPV гарнитура.
  • И то и другое подходит на более ранними модели дронов.

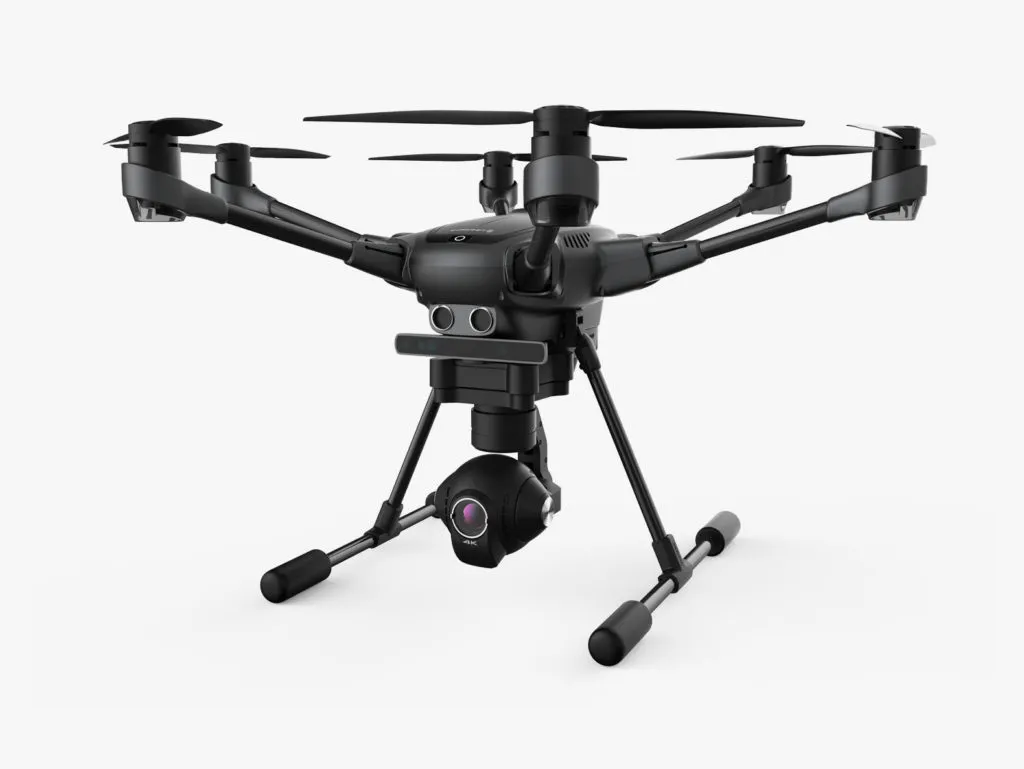

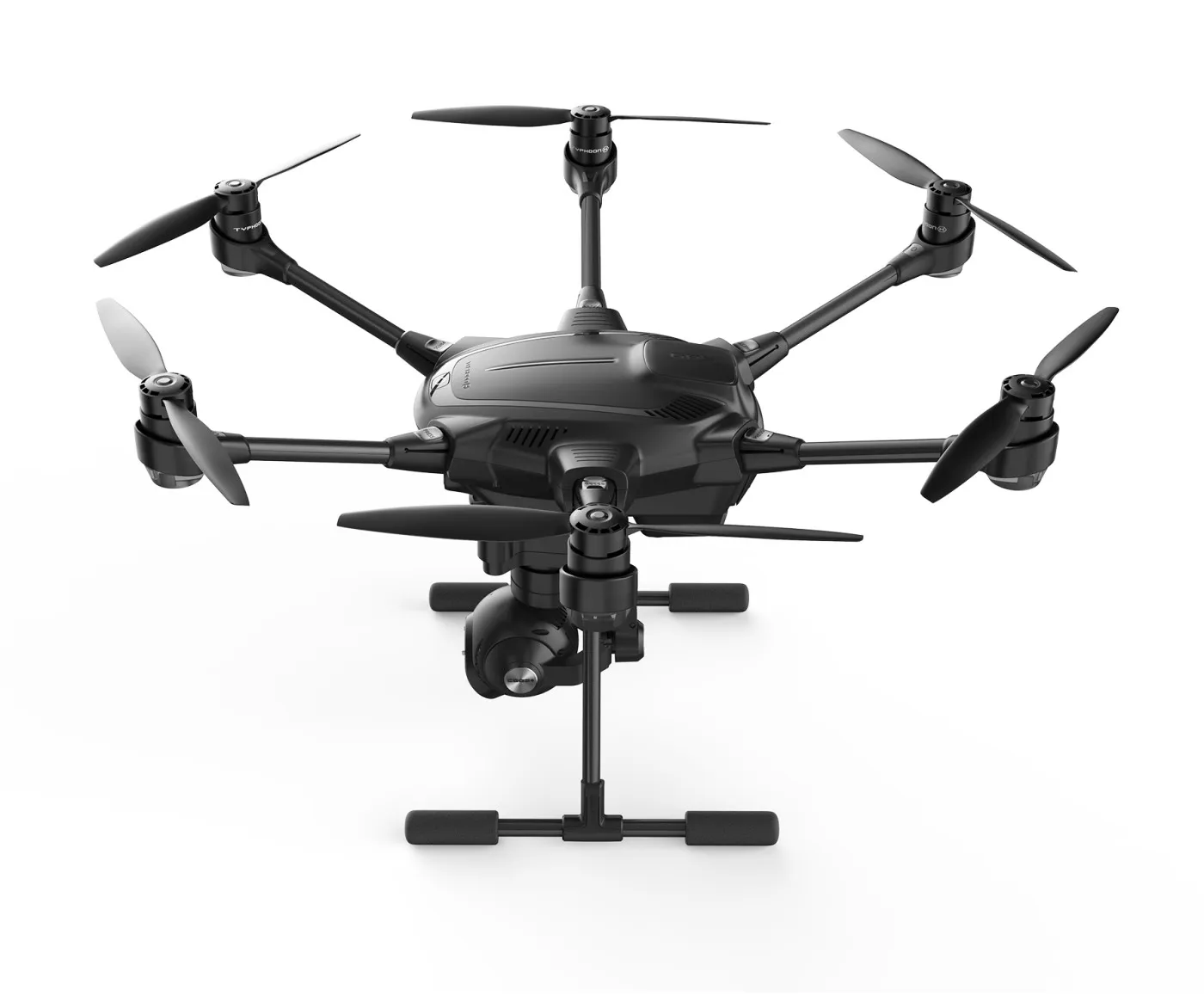

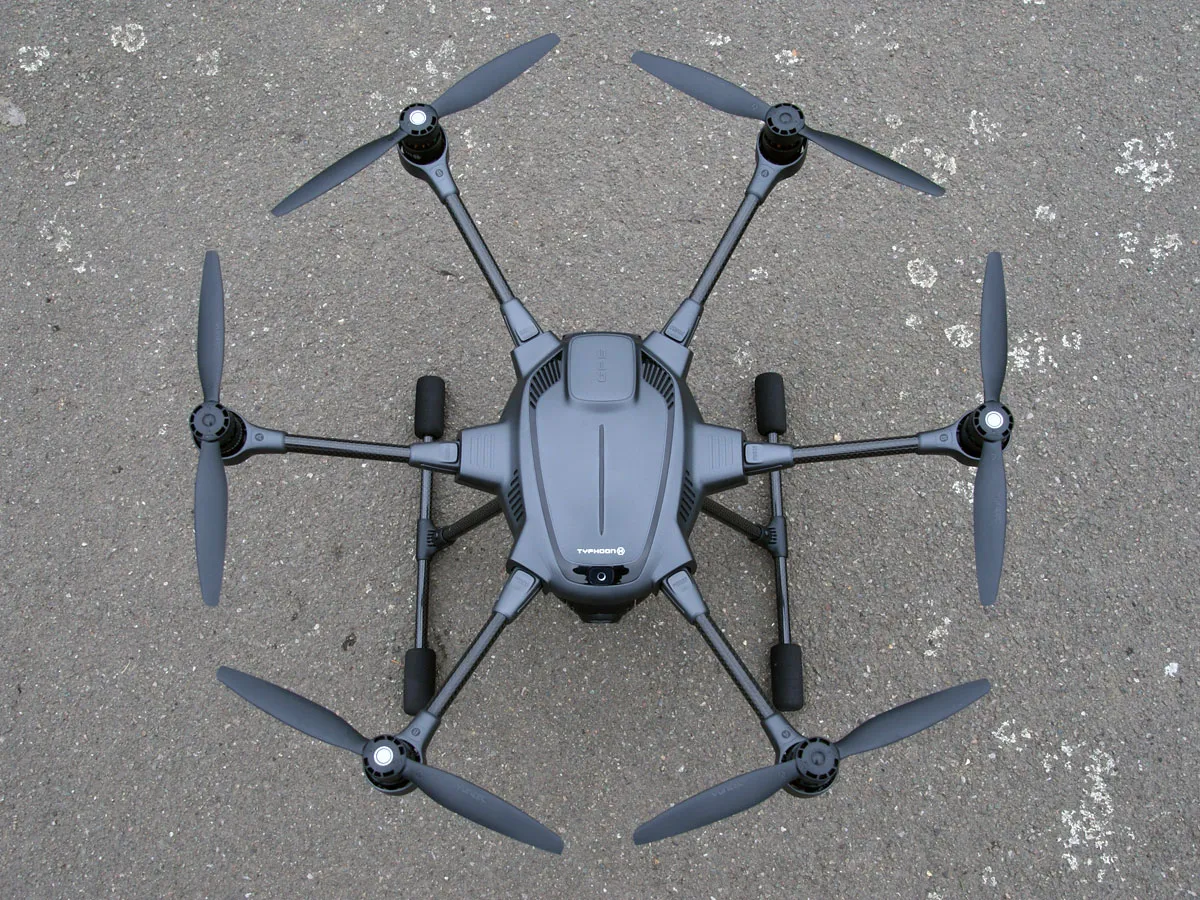

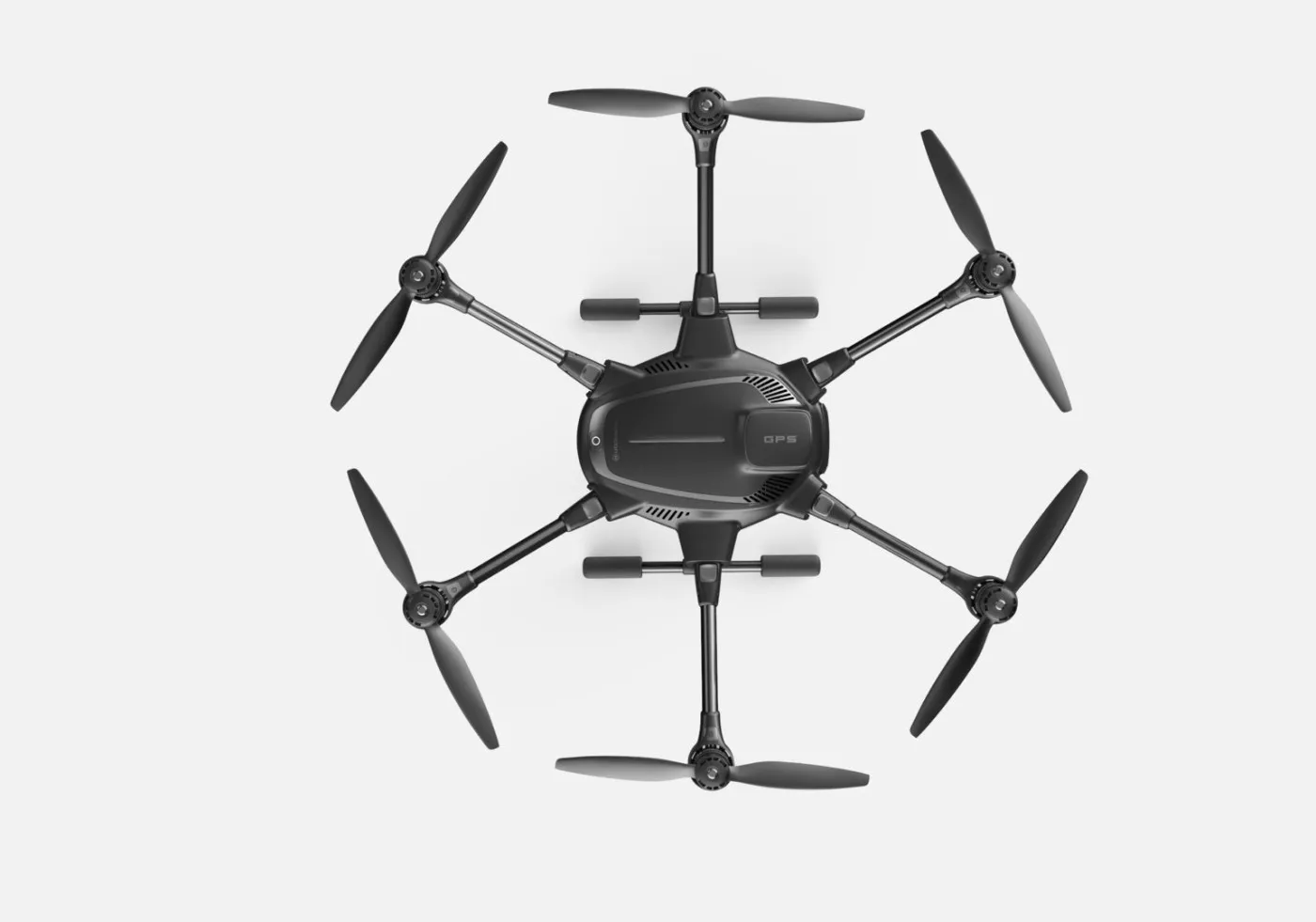

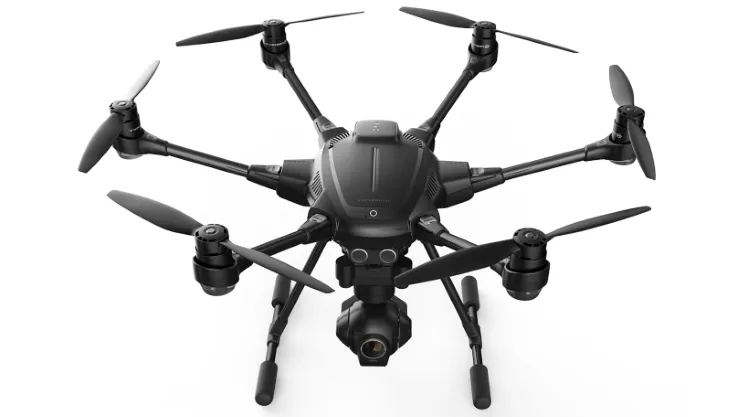

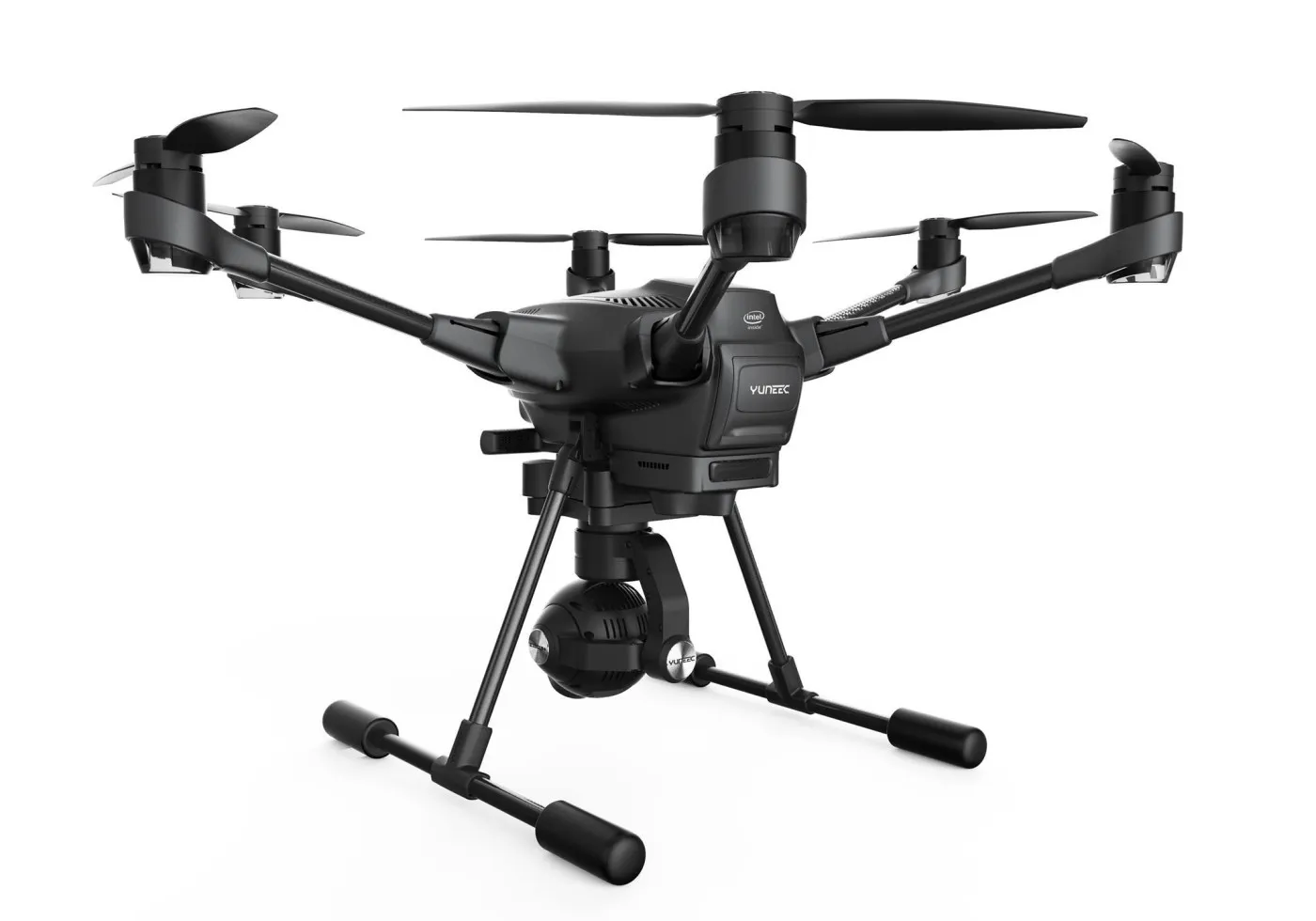

    Внешний вид

    Спецификация

    Max. скорость взлета: 70км/ч

    Вес дрона с АКБ: 1695гр

    Взлётный вес дрона: 1950гр

    Макс. время в полете: 25 мин

    Пульт управления: персональная наземная 16-канальная станция 5.8ГГц WiFi

    Max. скорость горизонтального подъема: 70км/ч

    Режимы автоматического полёта: Orbit Me, PointOfInterest, Journey, CurveCableCam, Follow Me

    Опция «Возврат домой»: есть

    Опция «Контроль дистанции»: есть

    Максимальный угол наклона: 35°

    Маx.скорость поднятия в воздух: 18 км/ч

    Max.скорость снижения: 11км/ч

    Max. высота полёта: 122 метра (400ft) (Restricted by FAA)

    Зарядное устройство: SC4000-4

    Батарея: 4S 14.8В 5400мАч 8C 79.9Втч LiPo Battery POWER 4

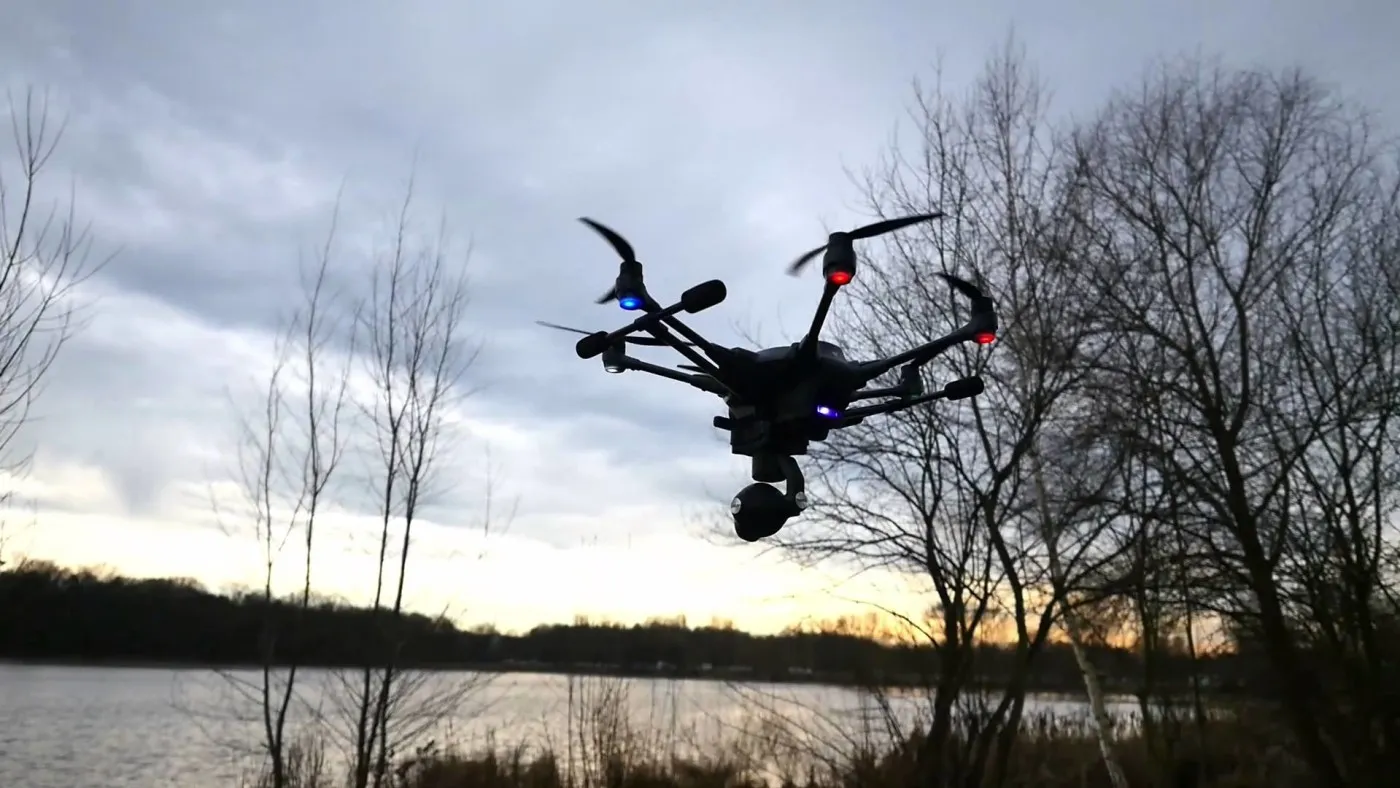

    Подсветка: есть LED

    Среда для полётов: в помещении/за пределами помещения

    GPS: есть

    FPV: есть

    Пульт наземного управления: персональная 16-канальная станция 5.8ГГц WiFi

    Камера

    Параметры для видео

    Гексакоптер оборудован 12-ти мегапиксельной 4K камерой CGO3+, позволяющей создавать видеоролики в формате:

  • Ultra High Definition в следующих режимах: 4К/30 fps, 2.5К/30 fps, 2.7К/30 fps;
  • FullHD-съемка в разрешении 1080р с частотой кадров 24, 25, 30, 48, 50, 60 и 120 fps.
  • Диапазон частот для видео: 5.2ГГц — 5.8ГГц.

    Дальность передачи видео: до 1.6 км.

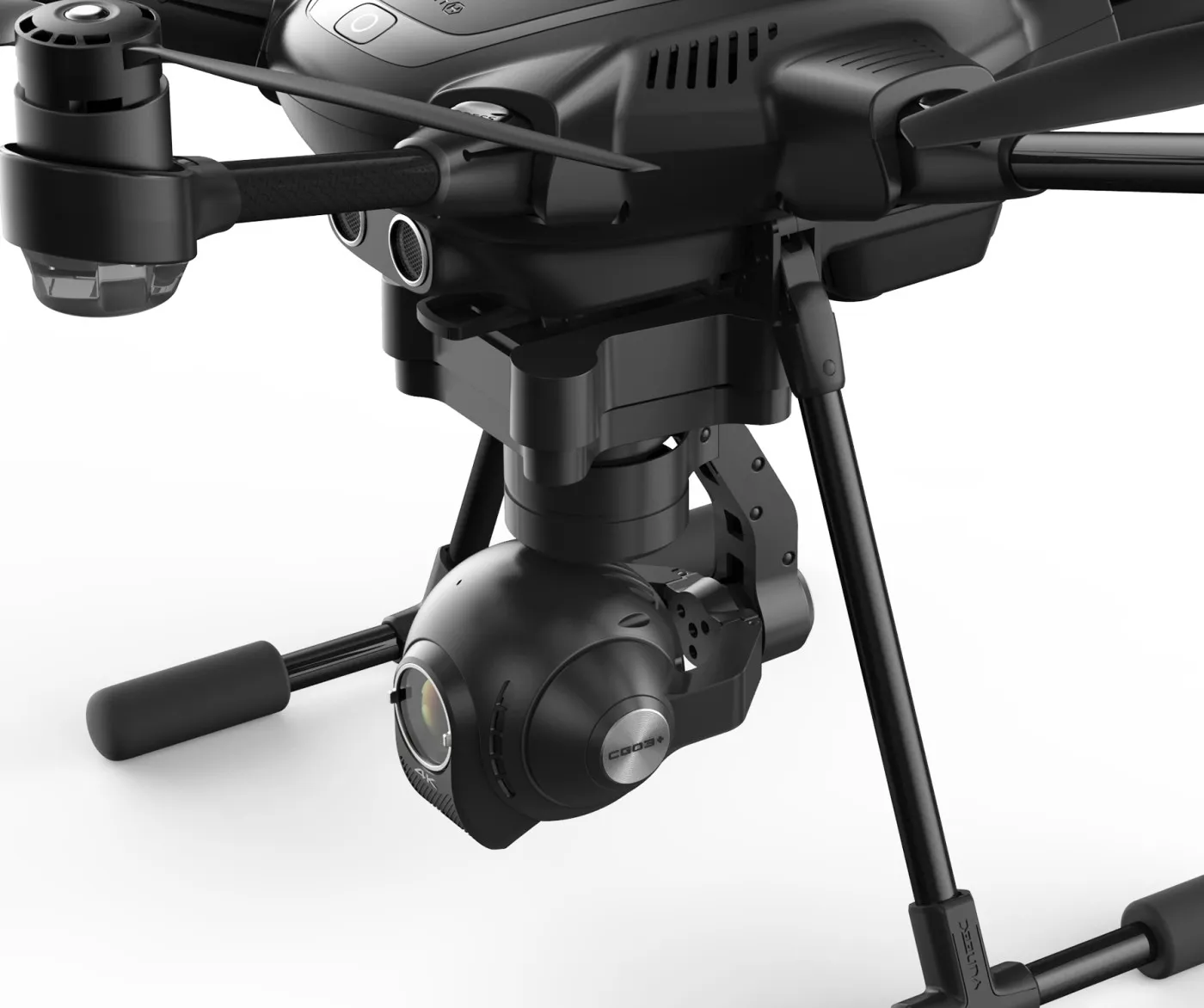

    Крепится на функциональном 3-х осевом подвесе, что позволяет проводить круговую панорамную съемку на 360°. Аппаратура имеет широкий угол съемки — 98º и эфирную оптимизированную фокусировку.

    Параметры для фото

    Разрешение и доступные форматы для фото — 12.4Mп, RAW(DNG) / JPEG

    Баланс белого настраивается автоматически или вручную.

    Баланс белого: солнечно, облачно, авто, лампа накаливания, флуорисцент.

    Режим съемки: одиночный, серийная, интервальная, панорама.

    Характеристика камеры

    Электронный затвор со скоростью 1/30сек-1/8000сек.

    Объектив камеры: 14мм f/2.8 – без искажений.

    Микрофон: есть встроенный (отключаемый)

    Матрица: 1/2.3-дюймовая CMOS.

    Вес камеры с АКБ: 255 гр.

    Поддерживает micro SD 10 класса  до 128ГБ

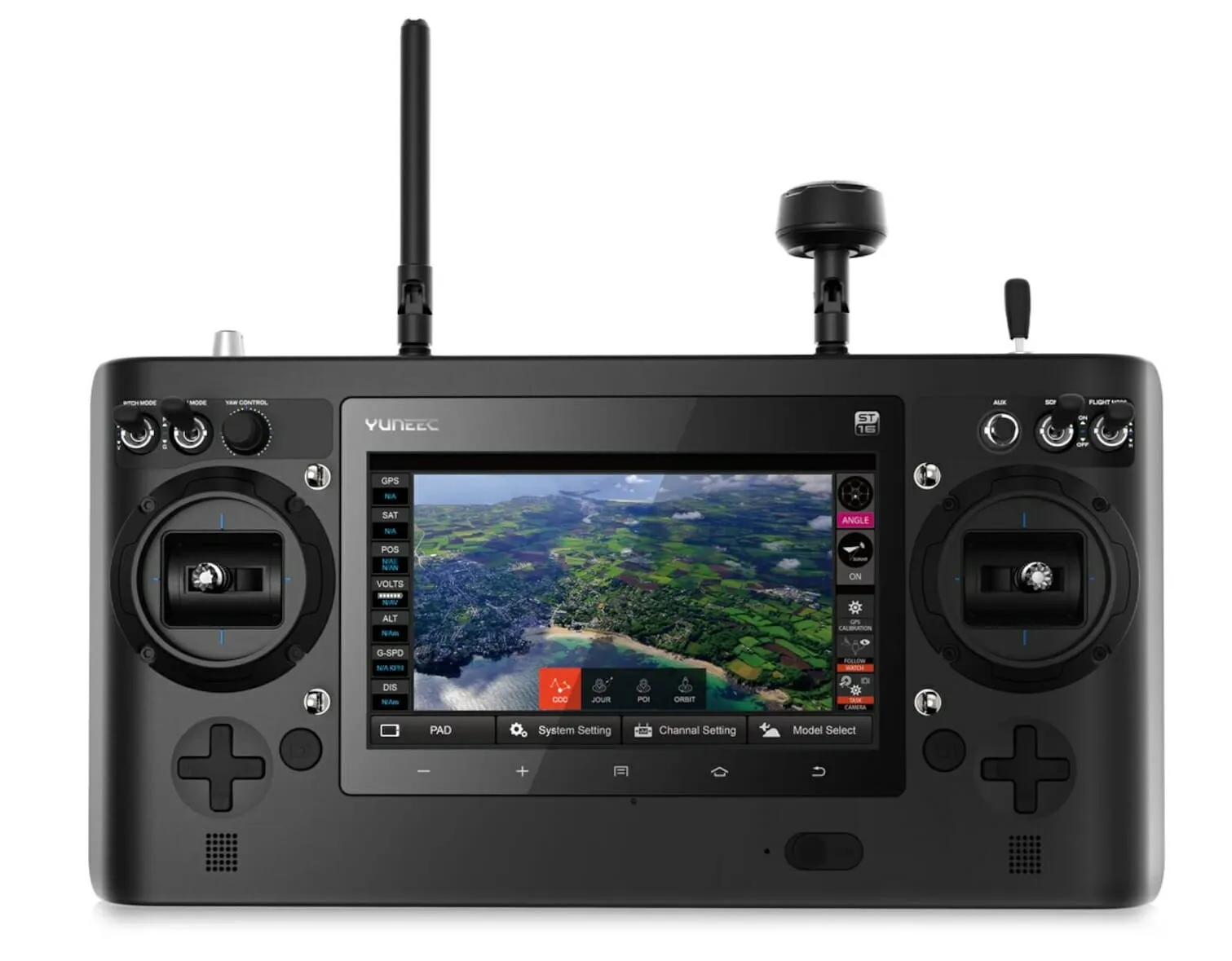

    Трансмиттер

    Тип:ST16

    ОС: Android

    Дисплей: 7– ми дюймовый сенсорный LСD

    Количество каналов: 16

    Частота передачи AV сигнала: 5.8ГГц WiFi

    Дальность передачи видео по требованиям:

  • FCC: до 1.6км
  • CE: до 1.6км с СТ16
  • Качество передачи видео сигнала: HD 720p

    Доступные настройки камеры со станции: баланс белого, экспозиция, ISO, выдержка, качество  изображения, видео, fps, видеосъемка, фотографирование

    Полётные системы телеметрии: да

    Вибрация и звук при выборе действия: да

    Встроенный LiPo аккумулятор: 3.6, 8700мАч/31.32Вт/ч

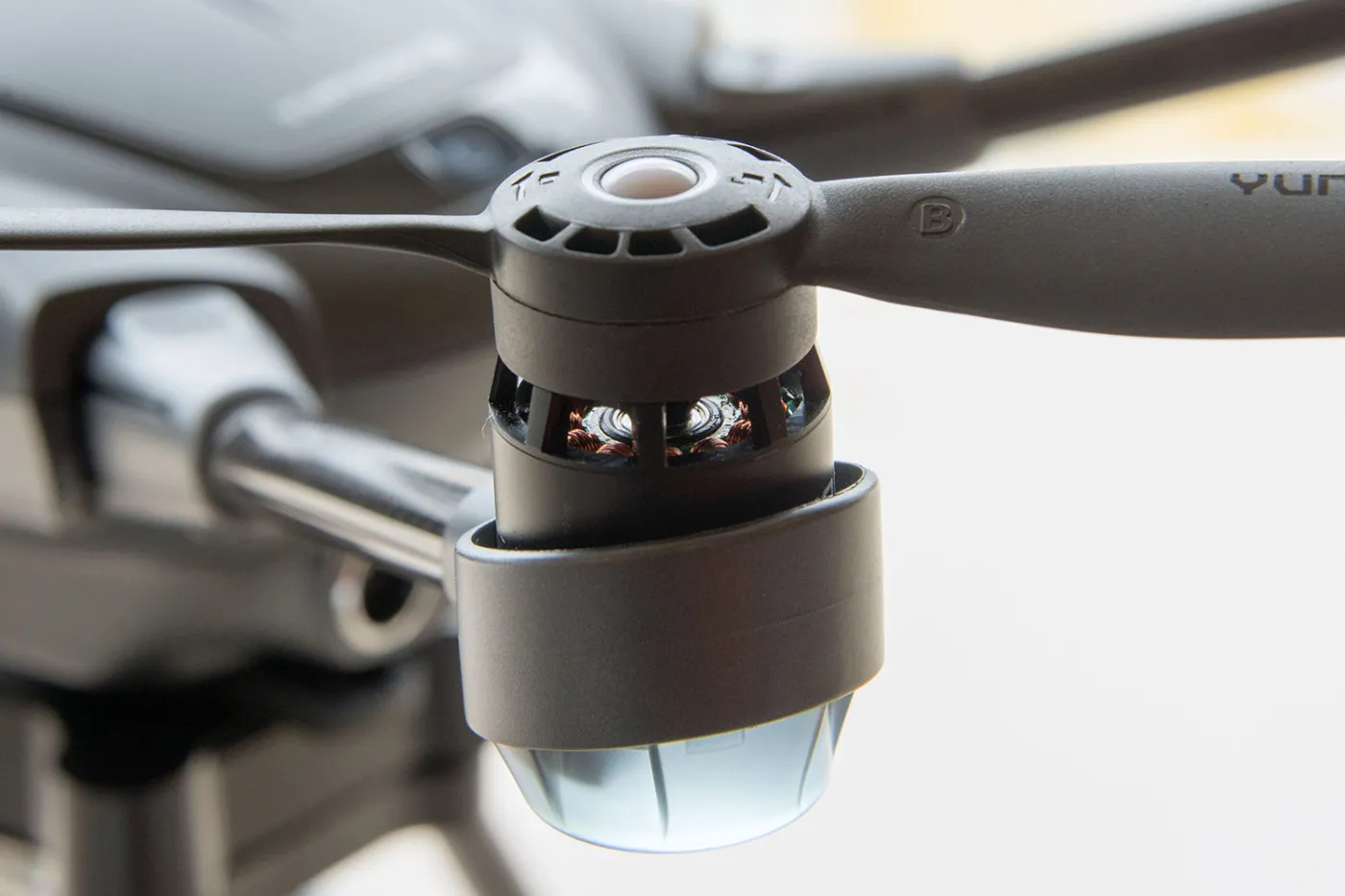

    Моторы

    Этот беспилотник летает на мощных, порядка 200Вт, бесколлекторных моторах 850 KV, созданных самим производителем дрона. Их номинальная мощность выбрана с огромным запасом, что позволяет продолжать съемку даже в случае отказа одно их винтов. Такой мощности нипочем даже сильные порывы ветра — дрон уверенно будет держать маршрут.

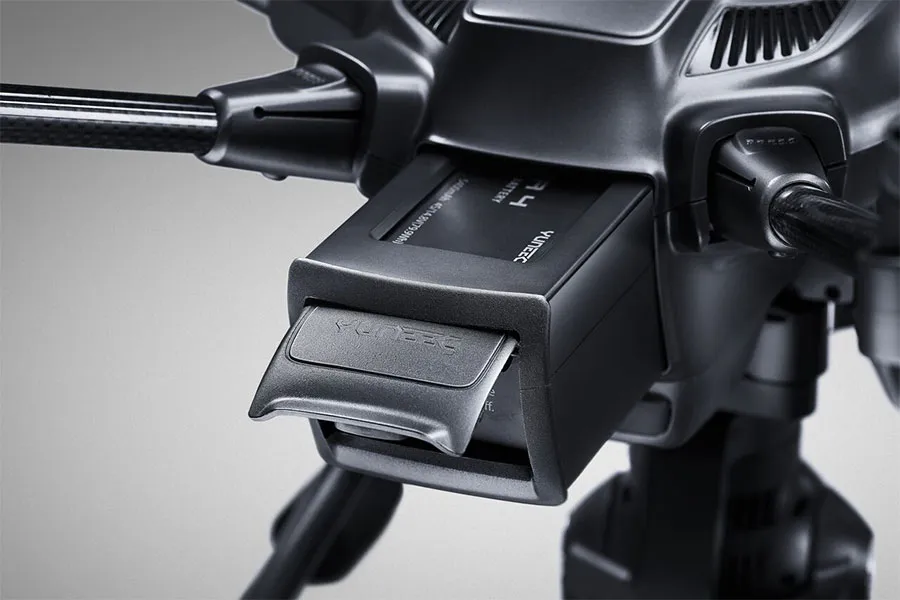

    Аккумулятор

    Устройство комплектуется мощной 4-х блочной Li-ion АКБ емкостью 5400 мАч. Продолжительность полета при таком объеме составит порядка 25 минут. Понадобится 2 часа времени и фирменное зарядное SC4000-4 для восстановления заряда аккумулятора. Рабочая температура варьируется от –5 до +80 °C.

    Продолжительность полета при таком объеме составит порядка 25 минут. Понадобится 2 часа времени  и фирменное зарядное  SC4000-4 для  восстановления заряда аккумулятора. Рабочая температура варьируется от –5 до +80 °C.

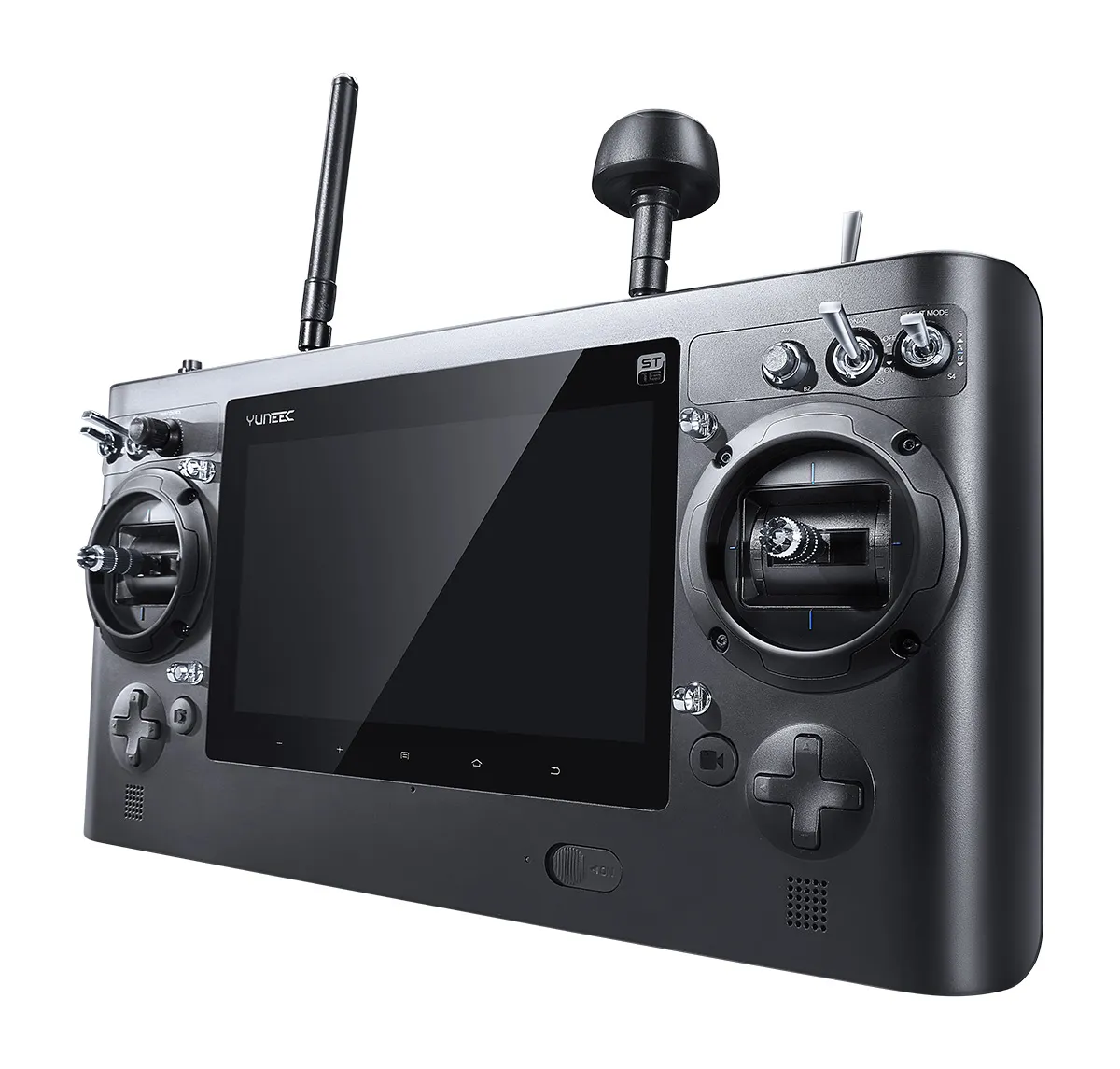

    Управление

    За него отвечает ни больше не меньше, а целая станция управления ST16 наземного типа. Станция управляется, как и работает в целом, на базе Android. Станция оборудована высокочетким сенсорным дисплем. Размер в 7 дюймов представляется оптимальным. Еще одно средство управления — WizardRemote. Это своего рода многофункциональный пульт RC наподобие ДПУ от любой известной бытовой техники. Используется для выполнения полетов без ST16-станции или совместно с ней. RC-пульт оборудован GPS-приемником, передающим сигнал на частоте 5,5ГГц и парой усилителей, для обеспечения стабильного сигнала. Не может не радовать имеющийся HDMI, через который пользователь может подключить любой источник вывода данных. Кроме этого через него подключаются некоторые аксессуары, такие как SkyView FPV. Разработчик планирует увеличивать дальность полетов (сейчас расстояние удаления FPV –1,6 км) и думает над добавлением более мощных передающих устройств. В целом управление легкое и интуитивно понятное, несмотря на огромное количество контроллеров. Долго привыкать точно не придется.

    Цена

    Средняя цена Yuneec Typhoon H в комплектации Advanced – 1200$, на 50% дороже обойдется комплектация Professional и составит порядка 1800$.

    Вывод

    Самый ожидаемый дрон, способный облетать препятствия не зависимо от их размера в любое время дня и ночи. Этот надежный гексакоптер порадует своей расширенной комплектацией, стабильным поведением во время полета, качественной съемкой, а также интуитивно простым управлением. Запрограммированные производителем режимы облегчат прокладывание и выбор маршрута для дрона. Он окажется весьма удобным и при необходимости ручного управления. Качество сборки — на высоте. Можно получать эстетическое удовольствие просто от его созерцания, а от его полета просто приходят в восторг. Складные карбоновые лучи позволяют устройству занимать минимум места при хранении и транспортировке. Основным впечатляющим преимуществом Typhoon H является круговая съемка панорам. Дрон найдет своего почитателя, как среди профессионалов, проводящих аэросъемки, так и среди рядовых любителей инновационных технологий.

    ПЛЮСЫ

  • соотношение цена/качество
  • возможность компактного хранения
  • съемка в ночное время
  • вариативность комплектации
  • программируемые режимы
  • отменные летные характеристики
  • многофункциональная 4К камера
  • возможность подключения FPV
  • оригинальный корпусный дизайн
  • не требует навыков пилотирования
  • МИНУСЫ

  • время зарядки АКБ, решается запасным комплектом АКБ
  • шумный
  • полнота заряда видна только на станции управления

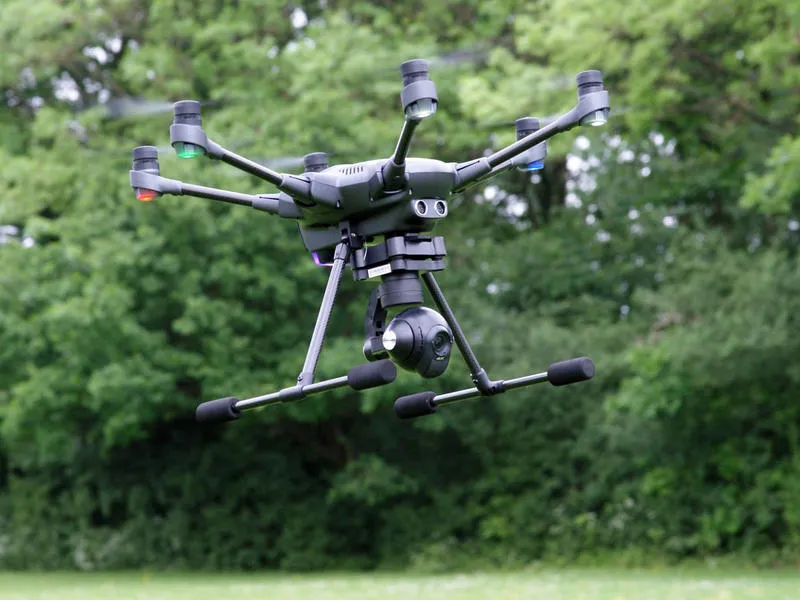

  • Фото
