Обзор дрона Red Arrow Racing 5.8G

5/5 - (1 голос)

Содержание статьи

1 Особенности беспилотника Red Arrow racing
2 Что входит в комплектацию
3 Специфика работы дрона
4 Характеристика сенсоров устройства
5 Внешний вид
6 Характеристика моторов аппарата
7 Используемые режимы полета
8 Камера
9 Фото
10 Видео

Red Arrow Racing — продукт популярного производителя из Китая Smart Drone, который занимается поставками техники для авиации и имеет приличный опыт в конструкторских и исследовательских работах. Основные профили деятельности компании — производство аппаратов для панорамной фото- и видеосъемки в высоком разрешении, а также систем управления подобными аппаратами. Smart Drone тесно сотрудничает с известными государственными учреждениями, в числе которых — известные на весь мир Шеньчженский университет и Пекинский университет Космонавтики и Аэронавтики. Заслуги и практические достижения компании Smart Drone подтверждены целым рядом наград.

Сегодня компания Smart Drone лидирует в сфере разработки и создания квадрокоптеров, которые будут активно применяться в разных областях развития человечества: в географических, экологических целях, для помощи разработки местоположения природных ресурсов, предупреждения природных катаклизмов и техногенных чрезвычайных ситуаций, а также минимизирования их последствий.

Особенности беспилотника Red Arrow racing

Этот дрон является такого рода дебютом для компании-производителя, который уже успел получить целый ряд знаков отличия и наград у себя на родине. Его особенностями являются:

Инновационный дизайн;

Гоночный профиль;

Наличие HD камеры;

Запрограмированные режимы полета;

Высокая скорость движения — 72 км/ч;

5,8G модуль;

Готовность к вылету из коробки;

Безколлекторные моторы;

Наличие режима полета для новичков;

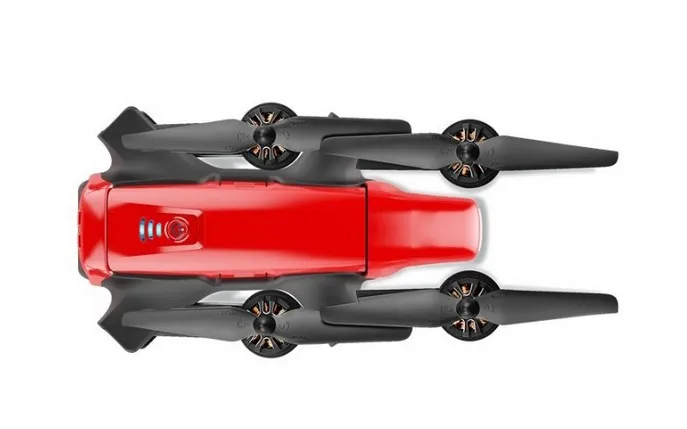

Складываемые лучи аппарата;

Наличие LED-подсветки;

Интеллектуальное позиционирование IOS.

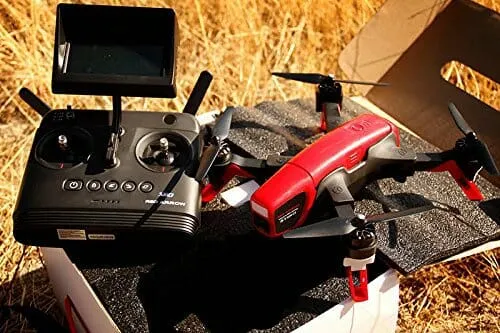

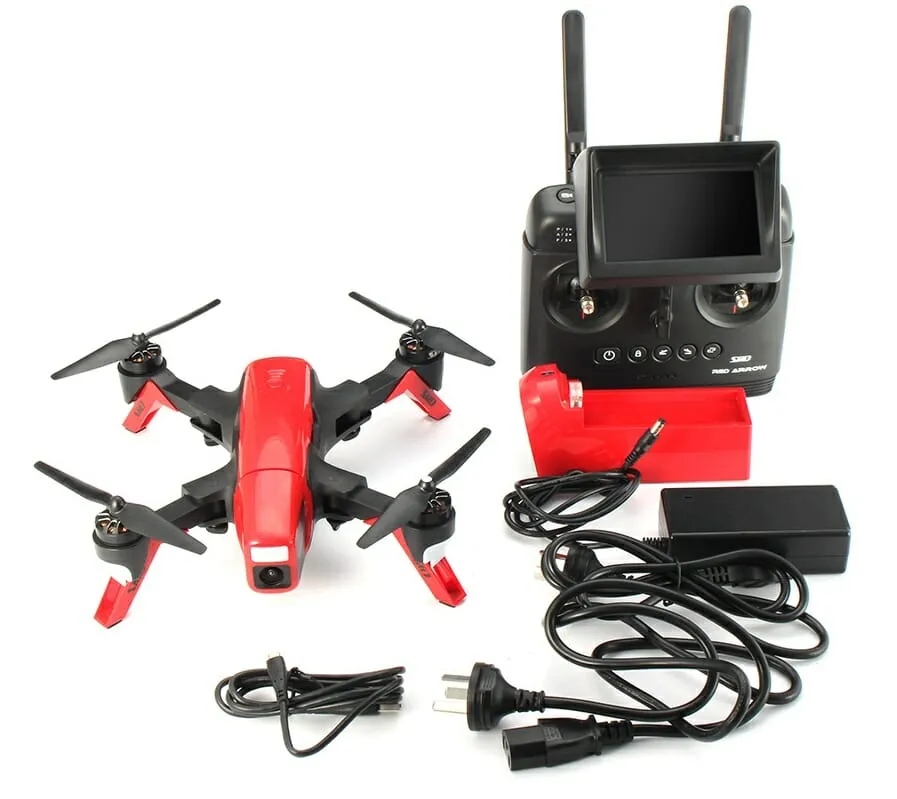

Что входит в комплектацию

Собственно дрон Red Arrow Racing;

Аккумулятор;

Устройство для зарядки;

Пульт управления дроном 2.4G/5.8G, имеющий дисплей;

4 главных винта;

2 запасных винта (основных);

Инструкция по эксплуатации.

Специфика работы дрона

Дрон

Вес летательного аппарата (вместе с аккумулятором) — 550 грамм;

Отдельно вес аккумулятора — 195 грамм;

Время полета без подзарядки — 15 минут;

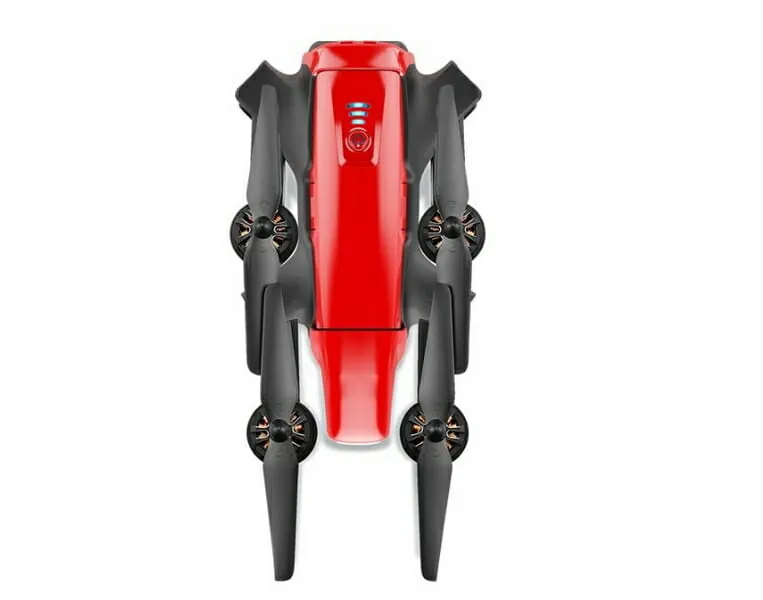

В рабочем (разложенном, с расправленными винтами) состоянии имеет размеры 346 × 313 × 85мм, а в собранном виде, без винтов — 229 × 222 × 85мм; размер устройства по диагонали — 250 мм;

Обладает функциями автовзлета и автоприземления;

Имеется режим удержания высоты;

Безколлекторный двигатель 2204 вида KV2200;

Рработает на батарее типа 3S 12V/2200mAh LiPo;

Развивает максимальную скорость до 18 км/ч при GPS режиме, и 36км/ч — работая в спортивном режиме;

Может подниматься вверх со скоростью 10км/ч, а снижаться — со скоростью 7км/ч;

Имеется режим удержания высоты — 72 км/ч;

Способен работать на высоте до 4000 метров;

Крайнее расстояние для FPV полетов составляет 150 метров;

Рекомендован для функционирования при температуре от -10 до +45 градусов;

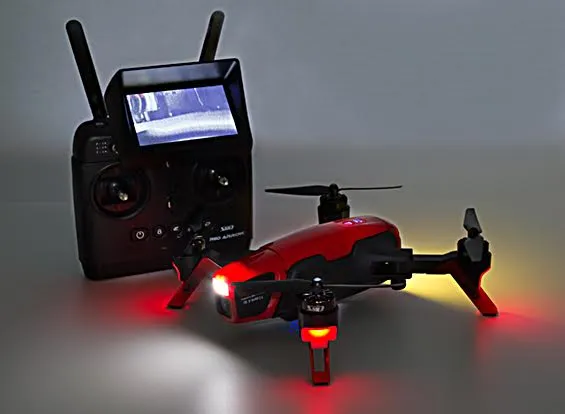

На каждом луче аппарата есть подсветка, плюс подсветка имеется на стоп-сигнале.

Может применяться для полетов как в помещении, так и на открытом пространстве.

Камеры дрона Red Arrow Racing

Бортовое напряжение — 12 V;

Сила тока — 250 мА;

Совмещается с картами памяти типа TF Card, Standard с 8Гб, максимум вместительностью до 32Гб;

Работает в видеоформате AVI;

Автоматическая скорость электронного затвора;

Разрешение видео 1280 × 720р при 30 кадр/секунду, разрешение фото — 1280 × 720;

Автоматический ISO$

Автоматический баланс белого;

Матрица — CMOS Panasonic;

Транслирует бесперебойный видеосигнал на расстоянии 150 метров;

Предназначена для работы при температуре от -10 до +45 градусов;

Частота работы — 5.8ГГц;

Формат видео — AVI;

Формат фото — JPG

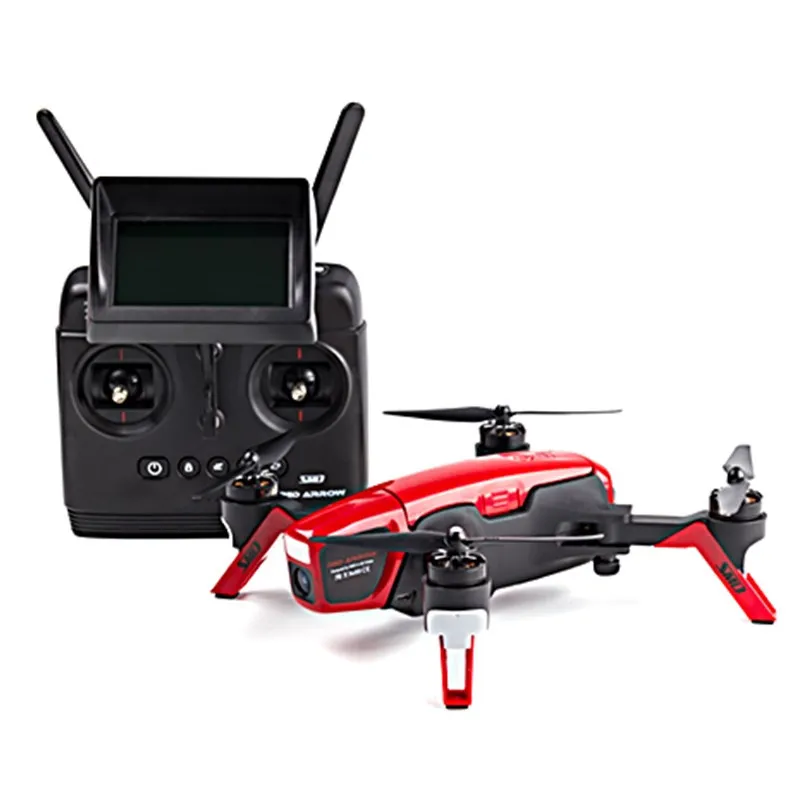

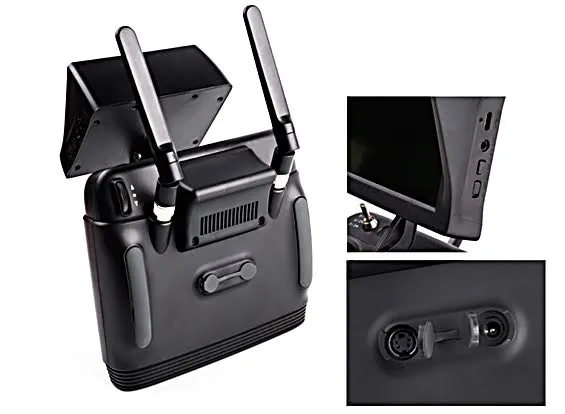

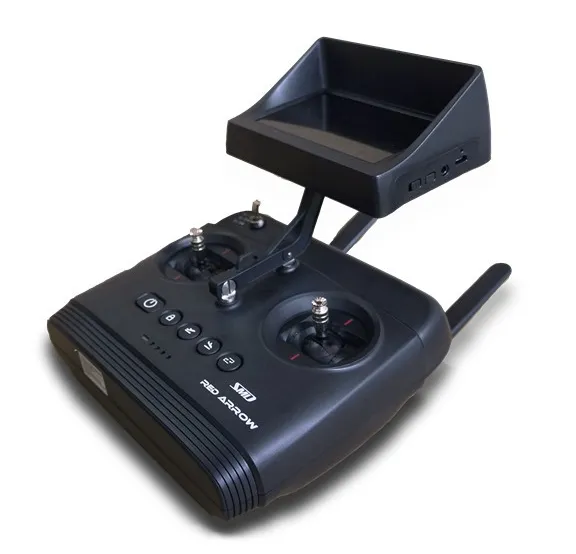

Пульта управления беспилотником

8 рабочих каналов;

Изображение выводится на встроенный дисплей, дополненный FPV приёмником;

Частота работы — 2.4ГГц;

Изотропная мощность излучения эквивалентна 20dBm;

Батарея аппарата -2S 5000mAh LiPo;

Охватывает расстояние 300 метров;

Рабочее напряжение (ток) — в пределах 1.1A / 7.2V ~ 8.4V;

Температура, пригодная для бесперебойной работы пульта — от -10 до +45 градусов.

Характеристика сенсоров устройства

Ориентироваться в пространстве Red Arrow Racing может благодаря наличию целого ряда вспомогательных устройств: 3-осевому акселератору, 3-осевому магнитному компасу, и 3-осевому гироскопу, кроме того, беспилотник оснащен барометрическим сенсором.

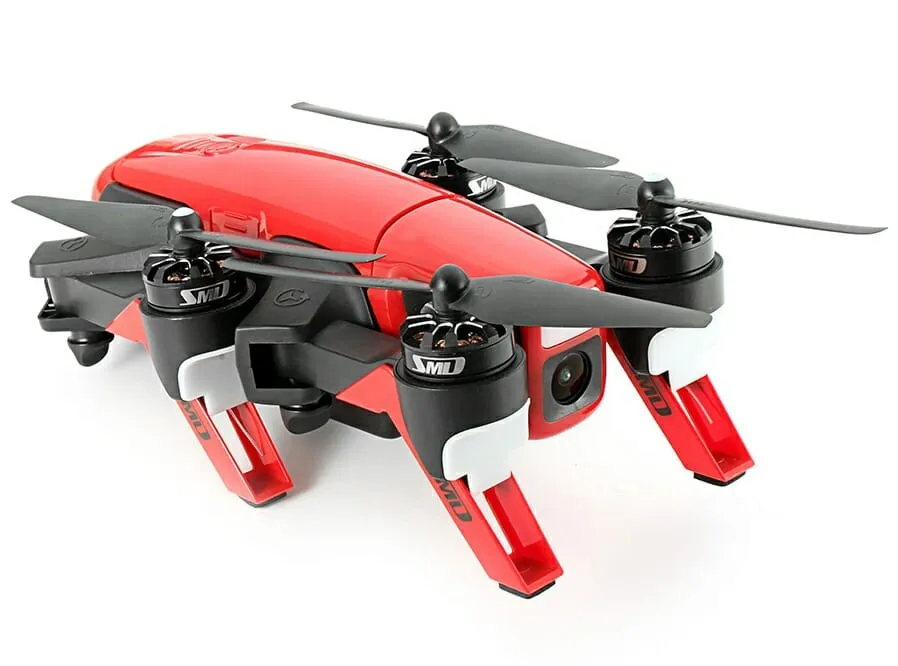

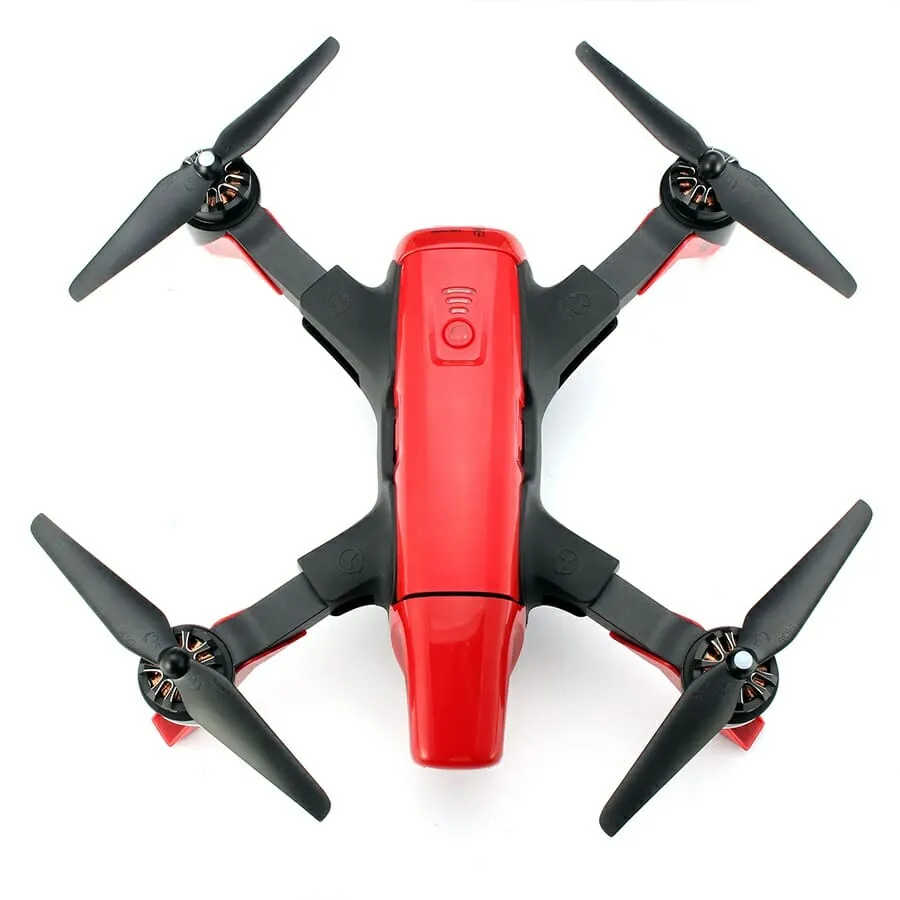

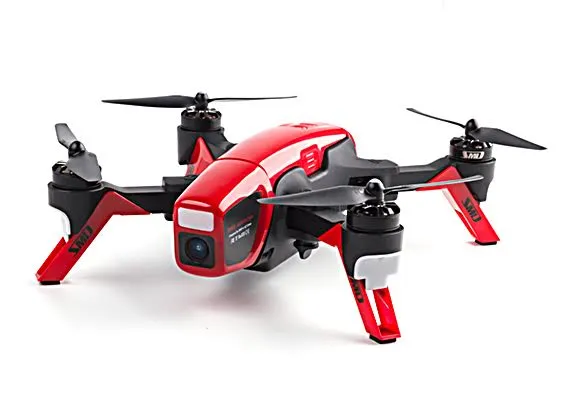

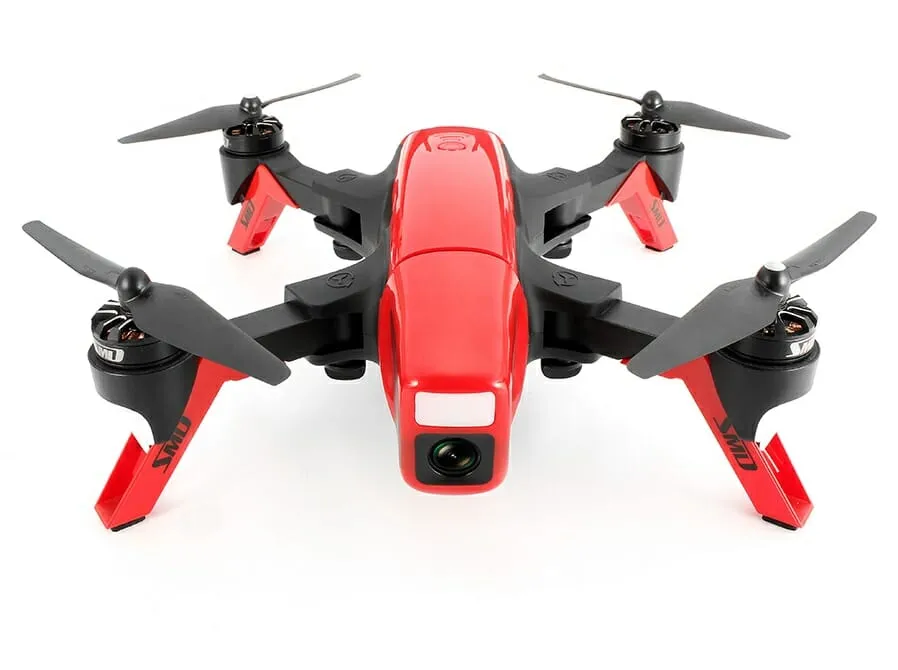

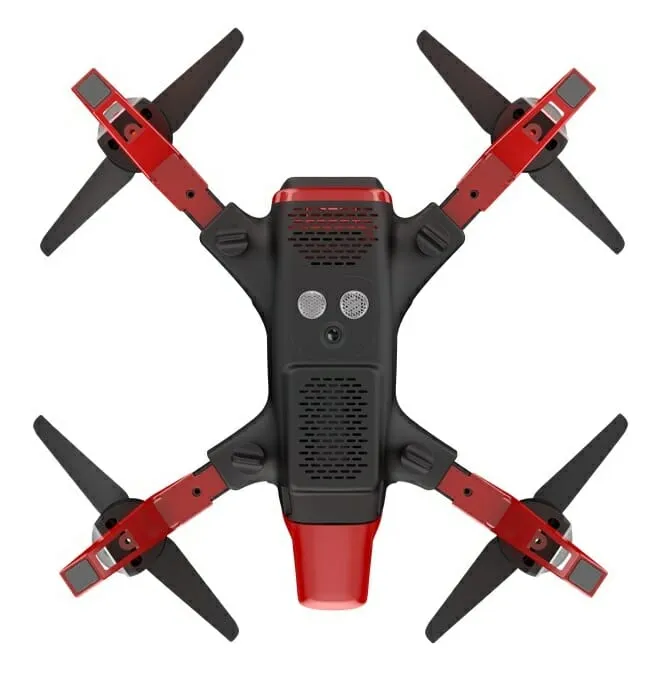

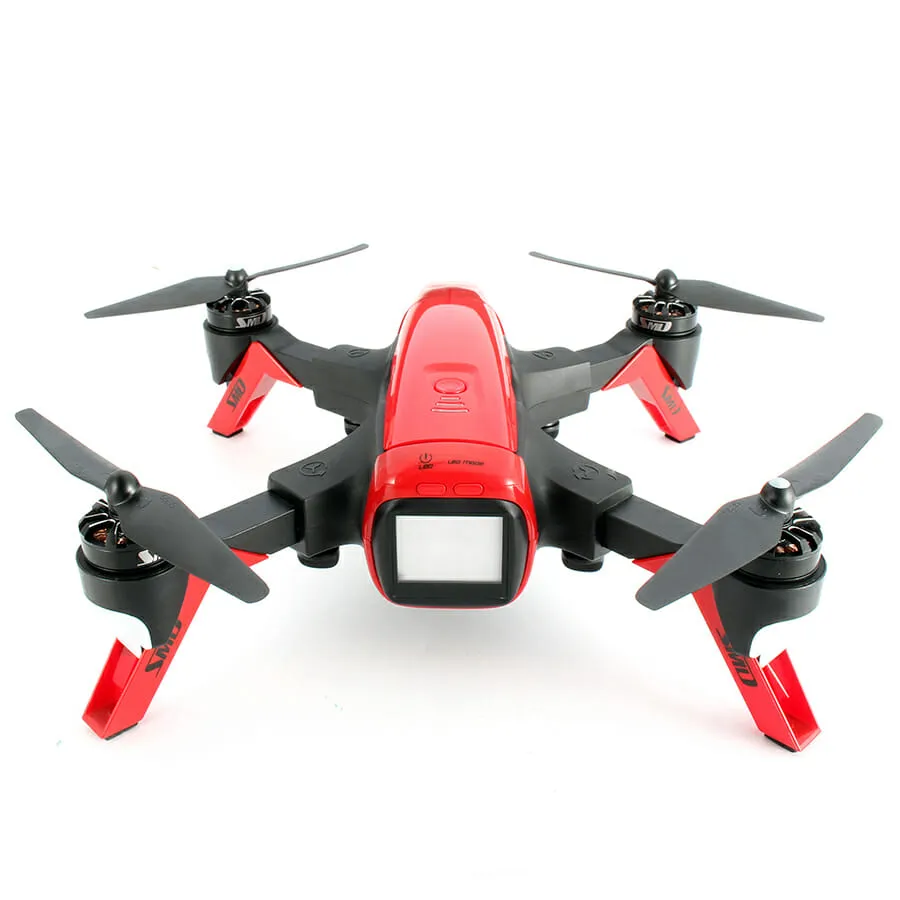

Внешний вид

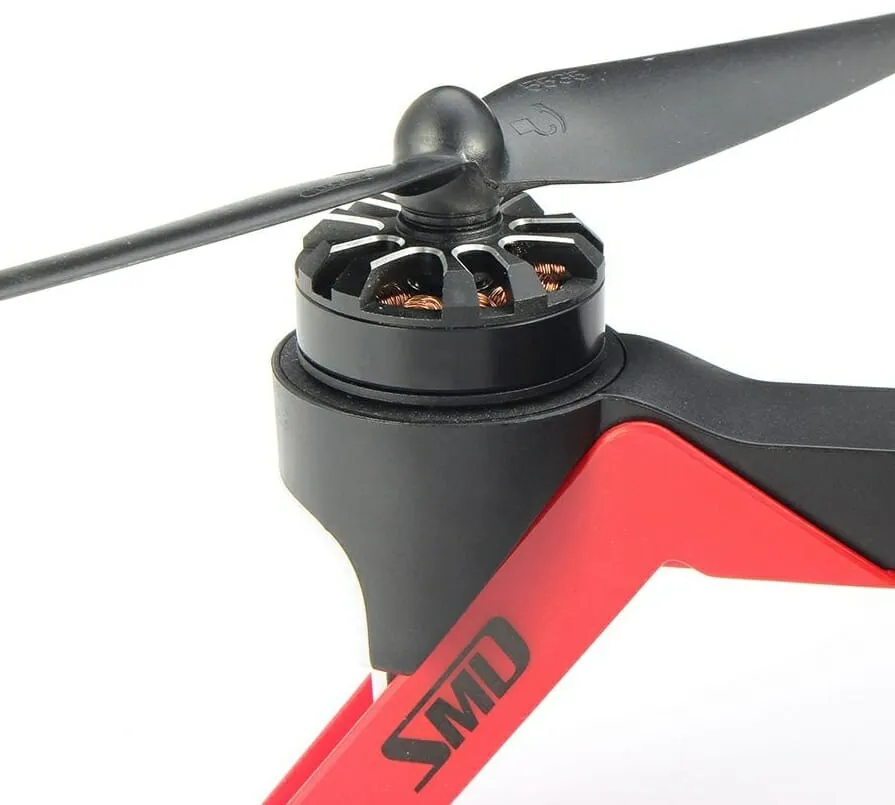

Характеристика моторов аппарата

Своей мощностью квадрокоптер Red Arrow Racing обязан безколлекторным силовым установкам 2204 KV2200, которые являются авторской разработкой компании-производителя. Smart Drone. Благодаря таким мощным моторам и высокоточной электронной начинке дрон приобретает черты спортивного беспилотника, демонстрируя стабильный управляемый полет и устойчивость к даже к сильному ветру. Характерно, что даже начинающие в состоянии быстро освоить управление беспилотником благодаря чувствительным датчикам и наличию запрограмированных режимов полета. На качество полета не влияют ошибки, которые могут допустить начинающие пользователи.

Используемые режимы полета

Дрон Red Arrow Racing может управляться в трех запрограмированных режимах полета:

1.Beginner<

Это режим для начинающих, как несложно догадаться из названия. Скорость и динамика здесь минимальны, аппарат стабилен, во главу угла ставится безопасность. Этот режим как нельзя лучше подходит для освоения азов пилотирования.

2.Advanced

Этот режим подходит для опытных пользователей. При его включении все ограничения электроники снимаются, и беспилотник может показать все, на что он способен. В данном случае позиционирование и летные качества зависят исключительно от самого пилота.

3. IOS (Режим полета Headless)

При запуске этого режима настройки активности беспилотника меняются, и для устройства становится безразлично, где у него зад, а где — перед. Он становится способен выполнять абсолютно любые фигуры, отзываясь на малейшее желание пилота. Однако действия аппарата при этом режиме четко контролируются электронными системами, которая бесперебойно следит за его пилотированием.

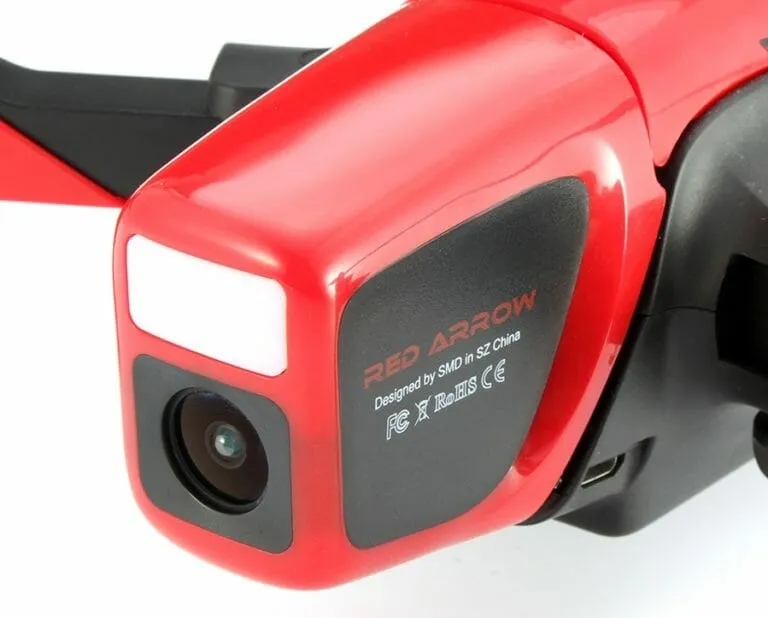

Камера

Камера, установленная на квадрокоптере — это FPV HD камера с сенсором CMOS, которая позволяет создавать фото и видео в самом высоком разрешении. Длительность полета с полностью заряженным аккумулятором составляет 15 минут. И для устойчивого пилотирования применяется 8-канальный пульт управления, который отлично работает на дистанции в 300 метров.
