Квадрокоптер 3DR Solo

access_time30.01.2019
perm_identity Автор admin
folder_open 3D Robotics (3DR), Обзоры

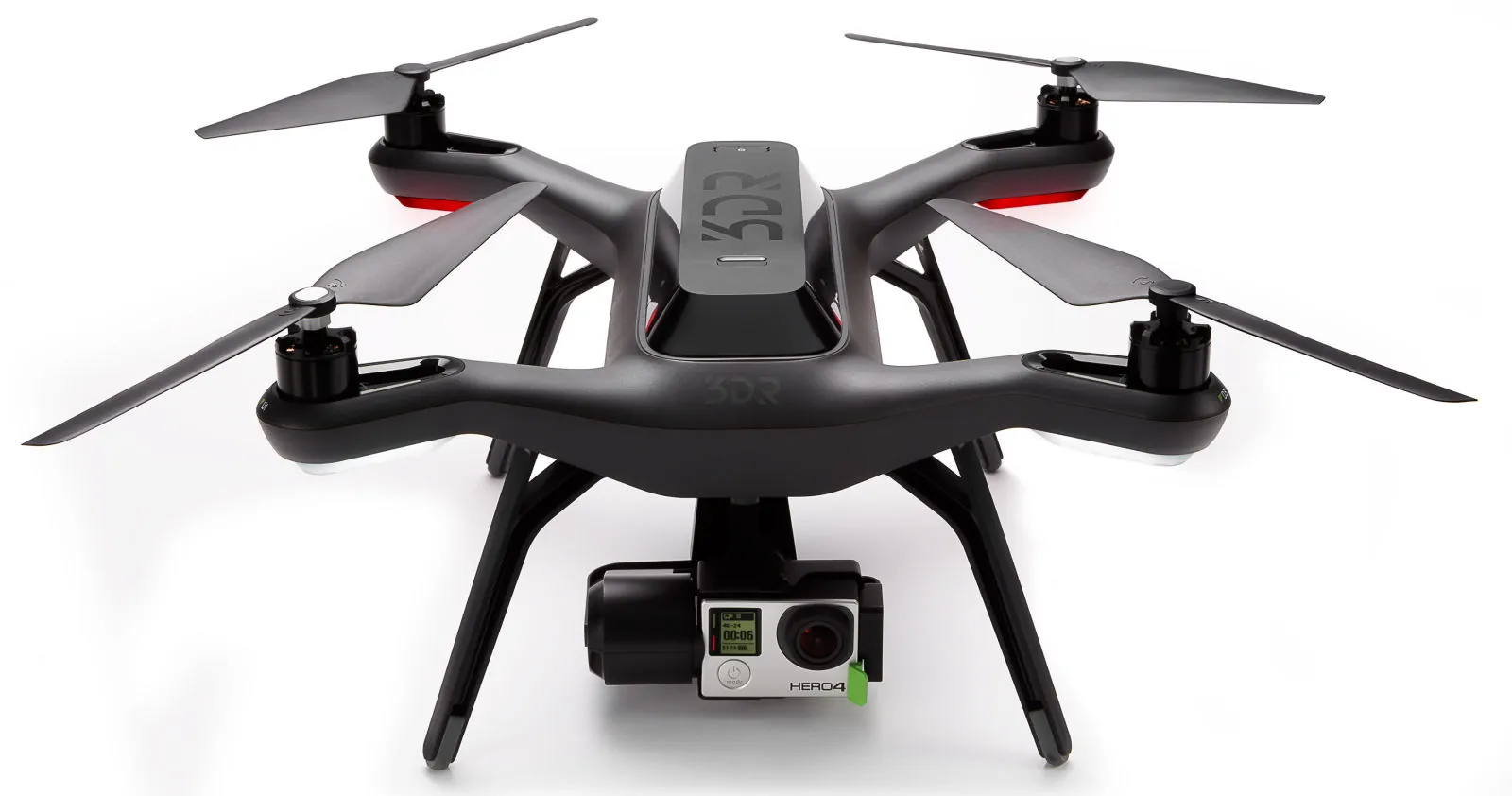

3DR Solo: обзор, описание, инструкция фото, видео
5/5 - (1 голос)

Содержание статьи

  • 1 О продукте
  • 2 Режимы
  • 3 Полетные свойства
  • 4 Камера
  • 5 Комплектация
  • 6 Аксессуары
  • 7 Спецификация
  • 8 Внешний вид
  • 9 Аккумулятор
  • 10 Моторы
  • 11 Трансмиттер
  • 12 Спецификация Avegant Glyph
  • 13 Комплектация
  • 14 Вывод

Крис Андерсон в 2007 году занимался написанием бестселлеров для NY Times. Одновременно он был главным редактором журнала Wired. Первый дрон Крис собрал в своей квартире с помощью элементов конструктора «Lego Mind Machine». Большую помощь в этом оказали его собственные дети.

Крис имел множество вариантов БПЛА собственной разработки. В результате увлечения этим занятием в процессе собственной эволюции он пришел к основанию популярного во всем мире интернет ресурса DIYDrones. В последующем он превратился в самое крупное мировое сообщество, которое объединило всех разработчиков робототехники.

На ресурсе DIYDrones состоялось знакомство Криса с гениальным Jordi Muñoz. Jordi, который создал полностью функционирующий автопилот. Основой данной техники стала Nintendo Wii remote.

В 2012 году бизнес этих двух людей перерос DIY сообщество. Чтобы присоединиться к Jordi и стать новым генеральным директором 3DR, Крису пришлось уйти со своей работы в Wired. Затем собралась команда, с помощью которой был создан уникальный код универсального полета под названием APM. С помощью данного кода 3DR был разработан всемирно известный Pixhawk.

Первые творения 3DR — БПЛА IRIS и IRIS + появились после двух лет напряженной работы. 3DRobotics уже через год смогло представить свое лучшее творение, которое могло составить конкуренцию смарт-дрону 3DR Solo – гиганту DJI Innovations.

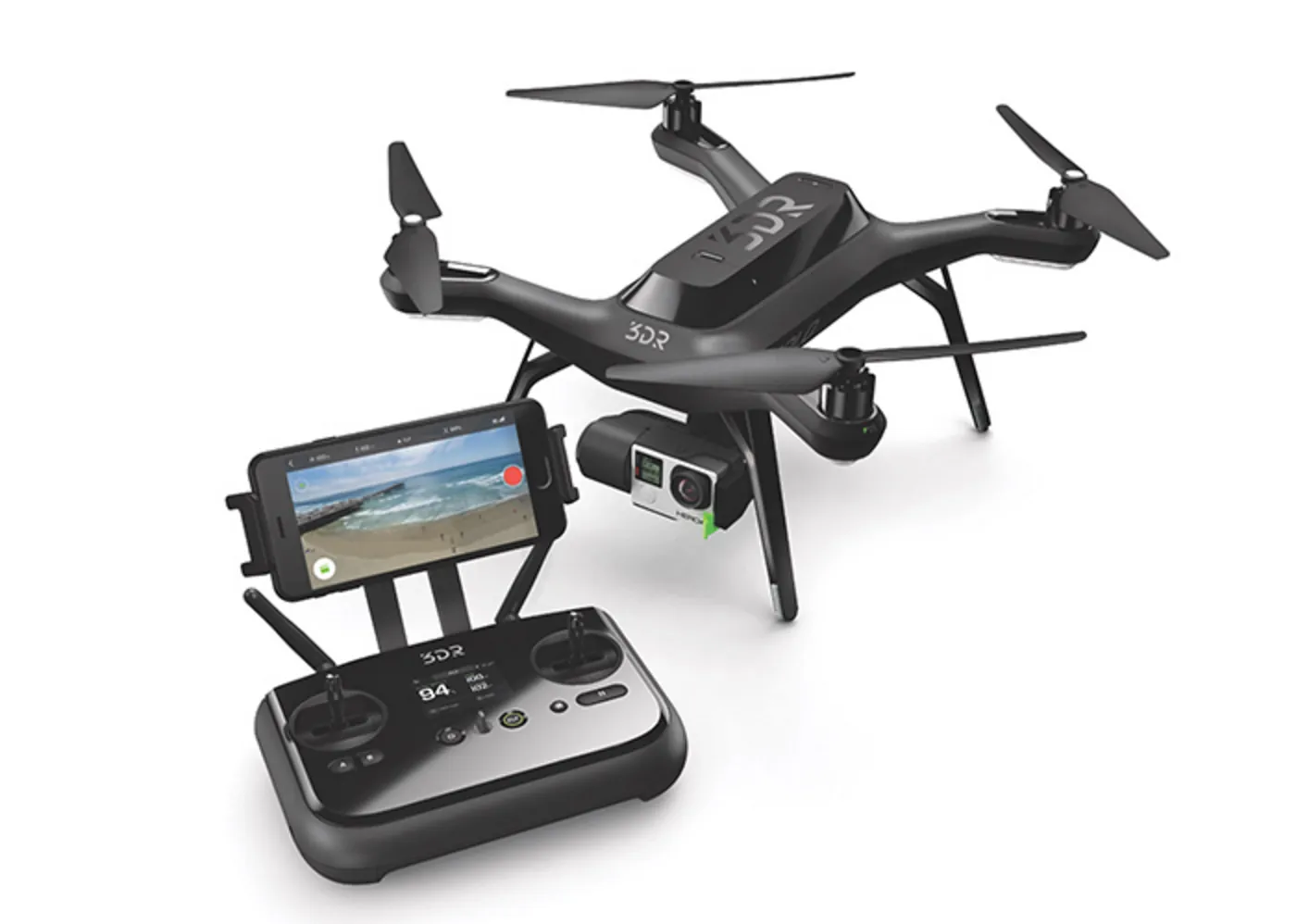

О продукте

О высокой технологичности Solo говорит всем своим видом. Дрон полностью готов к полету прямо из коробки и без наличия опыта владения БПЛА. Таким образом, пилотировать этот дрон может абсолютно каждый человек в не зависимости от того, делал он это раньше или нет. Главное назначение дрона заключается в ведении высокоинтеллектуальной,  профессиональной и высококачественной фото и видео съемки, которая не требует специальных навыков от пользователя.

Для обеспечения дрона такой автономностью разработчики серьезно изменили его электронную начинку и пульта управления. Их работой управляет операционная система Linux. Для управления дроном необходимо использовать классический пульт. Его можно сопрягать с любым гаджетом, который работает на основе IOS или Android с помощью приложения 3DR SOLO APP.

Видео картинка с камеры дрона выводится на дисплей посредством Wi-Fi. Она представляет собой информацию о полете и работе всех вспомогательных систем. Также на дисплее можно увидеть сведения о доступных запрограммированных режимах полета, настройки полета и камер.

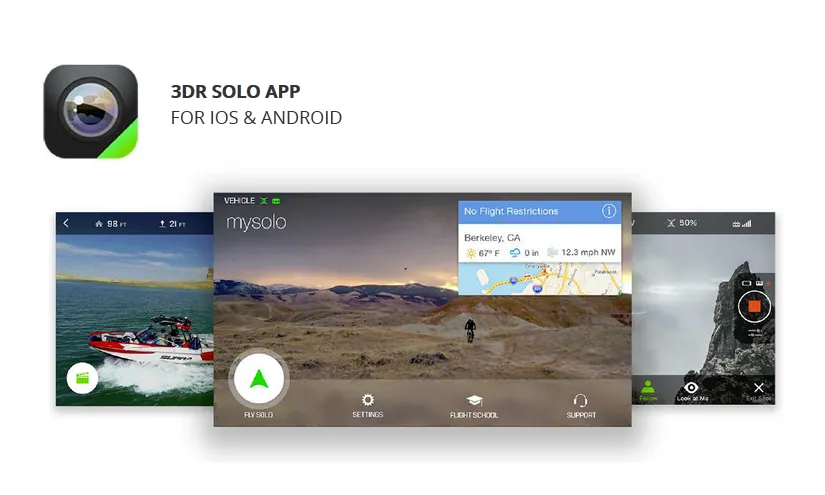

3DR SOLO приложения

Режимы

На данный момент в дроне присутствуют 6 запрограммированных режимов. По заверению разработчика данный список будет постоянно пополняться новыми режимами.

В режиме Cable Cam дрон автономно летает по заданным точкам маршрута, указанным перед взлетом пилотом. Это позволяет ему полностью сосредоточиться только на съемке. Данный тип режима отличается наличием тонких настроек, благодаря которым на выходе можно получить качественный видео материал.

3DR-SOLO режим cable cam

С помощью режима Orbita дрон летает вокруг заданной точки. Благодаря дисплею пилот может задавать определенные параметры полета. После этого техника совершает облет заданной координаты по кругу.

Полет полностью осуществляется в автоматическом режиме. Процесс управления дроном не затрагивается при вмешательстве в процесс съемки, корректировке скорости полета дрона, ракурса съемки и расстояния удаления от пилота.

3DR SOLO режим Орбита

Режим Selfy говорит сам о себе уже одним названием. Перед началом полета дрона пилот задает настройки, которые позволяют определить расстояние, высоту и скорость выполнения съемки.

3DR-SOLO режим Selfie

Полет дрона в этом режиме имеет следующий алгоритм. При активации режима дрон обращает внимание напилота, когда на время ненадолго зависает напротив него. После этого он удаляется на заданное расстояние и высоту с заданной скоростью. Далее дрон сближается с источником внимания. Начало съемки выбирает сам пилот.

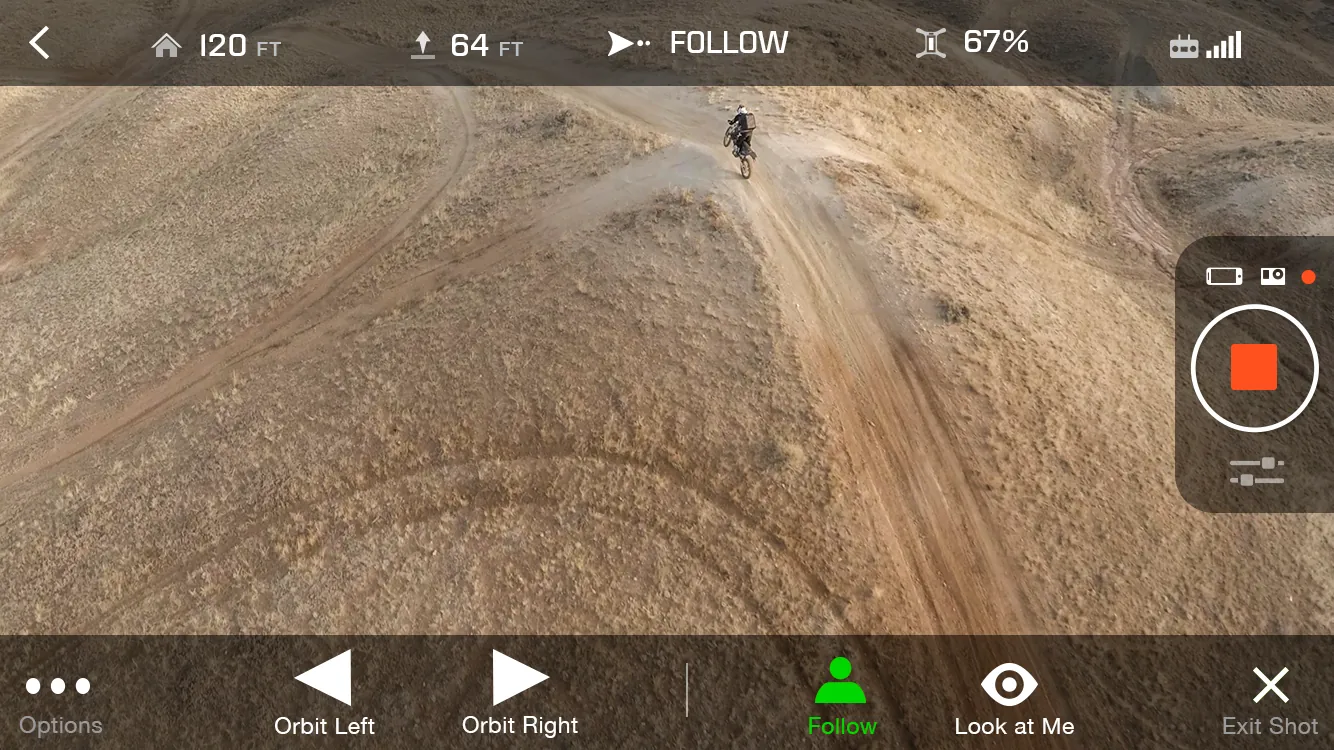

В режиме Follow дрон совершает процесс преследования объекта. Он работает полностью автономно. Кроме того, данный режим отличается наличием тонких настроек, с помощью которых можно выбирать различные варианты поведения техники. В частности, можно указать дрону сторону объекта, возле которой он должен находится во время съемки. Также можно разделить обязанности дрона и пилота. Первый может выполнять преследование, а пилот в это время будет производить съемку.

3DR SOLO режим Follow

В режиме Zipline обеспечивается автономный полет дрона только в прямом направлении. Пилот может все внимание уделить съемке. При совершении полета скорость и направление можно откорректировать.

3DR SOLO режим Zipline

Режим активируется одним кликом и не нуждается в специальных настройках. В режиме Pano дрон снимает красивые панорамные кадры в двух вариантах. Первый вариант съемки называется «Photo Pano», а второй «Video Pano». В съемку «Video Pano» пилот вообще не вмешивается, так как она выполняется автоматически.

При выборе съемки «Photo Pano» выполняется сферическая или цилиндрическая панорама. При выборе цилиндрической панорамы дрон снимает только по
горизонту до 360 градусов. При получении сферической панорамы он способен включить в кадр и нижнюю часть. Во всех случаях алгоритм работы дрона будет следующим. Он самостоятельно под разными углами соберет фотоматериал и затем скомпилирует его в один большой панорамный кадр.

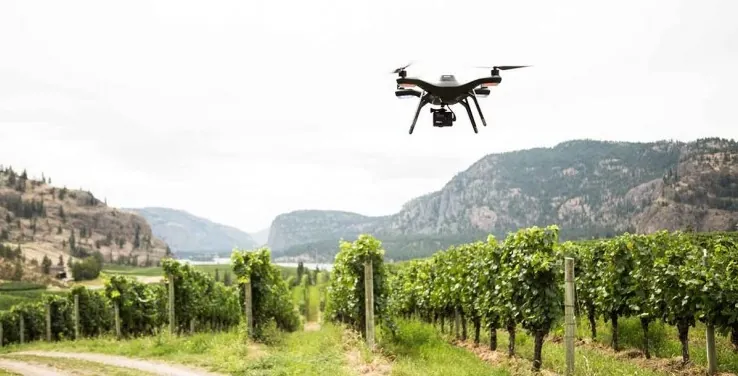

Полетные свойства

Дрон 3DR Solo прекрасно показывает себя в полете. Отличные летные характеристики объясняются мощными моторами в сочетании с безупречной электроникой.

Свойства модели:

  • скорость вертикального подъема не менее 36 км/ч.
  • легкость в управлении;
  • отличная ветроустойчивость;
  • максимальная высота подъема – 122 метра;
  • скорость максимальная до 89 км/час;
  • Углепластиковый корпус 3DR Solo включает 35 сенсоров и 20 микропроцессоров. Они создают условия для автономности квадру на профессиональном уровне.

    Благодаря модульной конструкции 3DR Solo можно быстро произвести детальную замену поврежденных или вышедших из строя элементов. При этом затраты владельца на возмещение ущерба после аварии значительно снижаются.

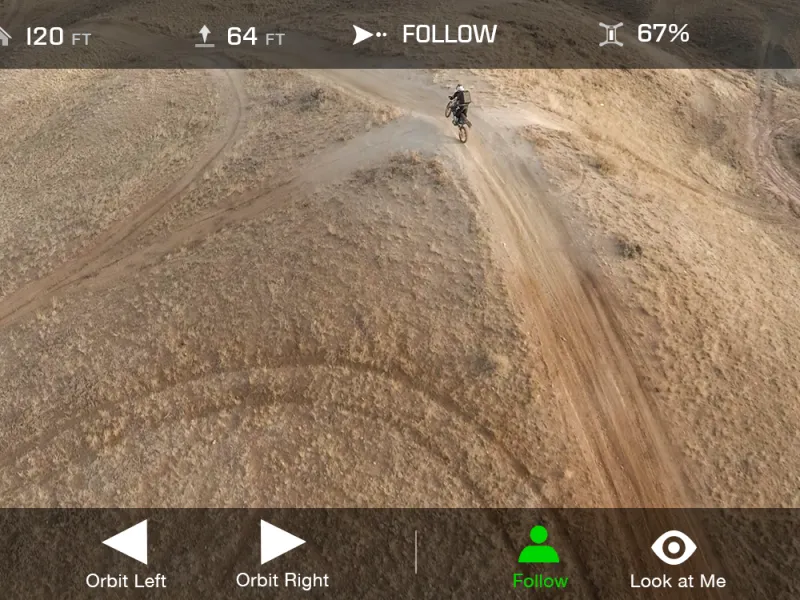

    3DR SOLO летные качества

    Камера

    В дроне 3DR Solo рекомендуется использовать камеры GoPRO 3(4), так как они полностью под него адаптированы. Комплектация дрона не включает камеру, поэтому ее нужно купить отдельно. Производитель объяснил данную ситуацию тем, что на текущий момент на рынке лучше камер GoPRO не существует. Он считает, что только камеры данного производителя идеальным образом сочетаются с Solo.

    Понятие «полностью адаптирован под камеру» означает, что электроника дрона может осуществлять полный контроль над камерой. В него включается также постоянная подзарядка АКБ, которая выполняется благодаря собственным ресурсам дрона.

    3DR SOLO подвес на 3х осяхкамера GoPro Hero4

    Комплектация

    Самим производителем официально предлагаются 2 типа комплектации:

    1. Solo W/Pre-Installed Gimbal in 3DR Backpack

  • 4 несущих разнонаправленных винта;
  • 3-х осевой гиростабилизированный подвес для камеры GoPRO (топовый подвес от
  • провод переходник, который необходим для подключения зарядного устройства к АКБ дрона;
  • 3DRobotics, с ним реализуется весь потенциал дрона);

  • 2 запасных несущих разнонаправленных винта;
  • зарядное устройство для трансмиттера, которое требует наличия переходника под наши розетки;
  • кейс Backpack для транспортировки дрона и комплектующих;
  • инструкция в виде 2-х иллюстрированных вкладышей с советами и предупреждениями. В комплект не входит камера GoPRO.
  • 2 × аккумулятор для дрона (5200 mAh 14.8V DC LiPo);
  • трансмиттер (работает от аккумулятора 600mAh 7.2 Vdc LiPo);
  • сетевой кабель (220V) для зарядного устройства дрона;
  • зарядное устройство для АКБ дрона;
  • сам дрон;
  • 3DR SOLO комплектация

    2. Solo with 3-Axis Gimbal

  • 2 запасных несущих разнонаправленных винта;
  • дрон;
  • сетевой кабель (220V) для зарядного устройства дрона;
  • топовый 3-х осевой гиростабилизированный подвес для камеры GoPRO от
  • аккумулятор для дрона (5200 mAh 14.8V DC LiPo);
  • трансмиттер, который работает от аккумулятора 600mAh 7.2 Vdc LiPo;
  • 4 несущих разнонаправленных винта;
  • компании 3DRobotics, который позволяет полностью реализовать  потенциал дрона;

  • провод переходник, с помощью которого осуществляется подключение зарядного устройства к АКБ дрона;
  • зарядное устройство для АКБ дрона;
  • инструкция в виде 2-х иллюстрированных вкладышей с советами и предупреждениями.
  • зарядное устройство для трансмиттера, для подключения которого в наши розетки требуется переходник;

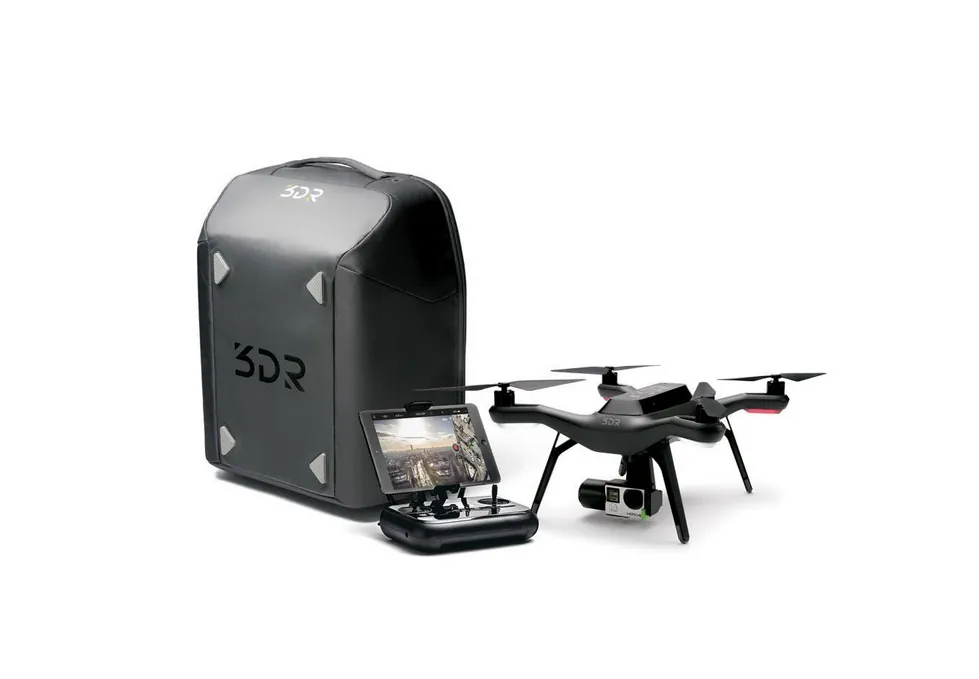

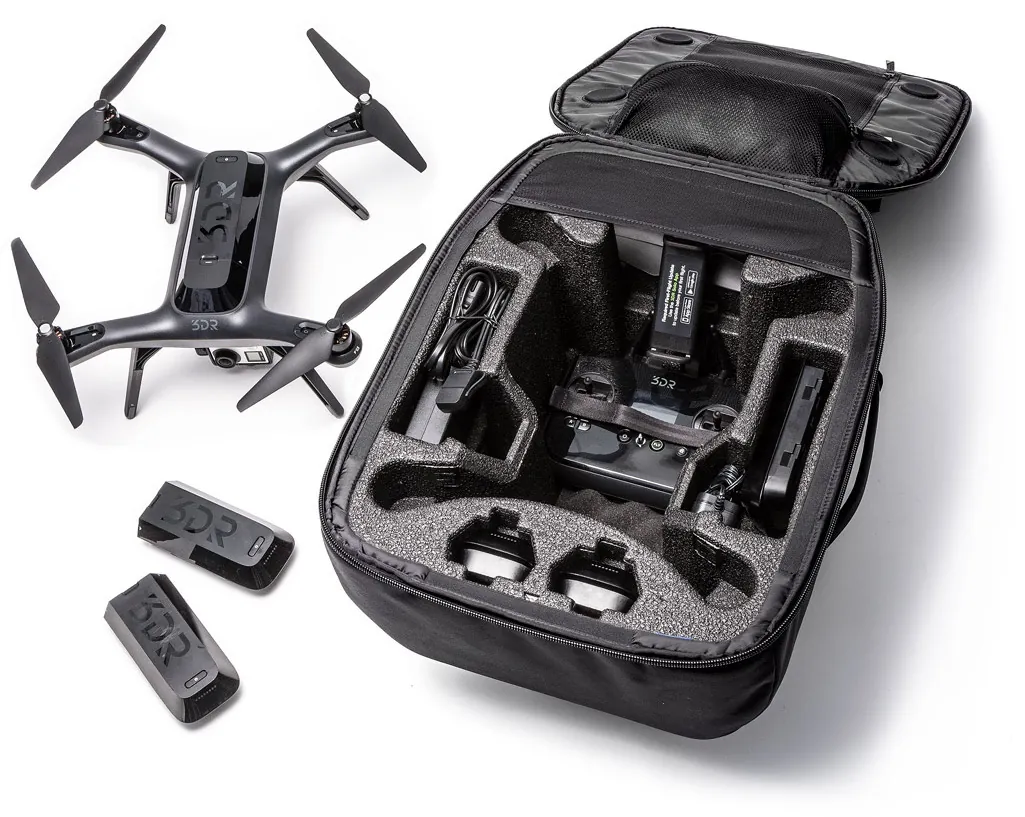

  • 3DR SOLO комплектация с кейсом

    Также как и в первом случае в комплект не входит камера GoPRO.

    Аксессуары

  • FPV очки с наушниками Avegant Glyph;
  • 3DR трансмиттер;
  • резиновые демпферы к 3-х осевому подвесу;
  • зарядное устройство для АКБ дрона;
  • аккумулятор для дрона;
  • держатель для мобильного устройства, который устанавливается на трансмиттере.
  • кейс для транспортировки дрона и комплектующих 3DR Backpack;
  • несущие разнонаправленные винты;
  • По заверению 3DRobotics после покупки 3DR Solo каждый пользователь будет распоряжаться высокотехнологичным «долгоиграющим» продуктом, который при этом постоянно дорабатывается. Таким образом, не обязательно каждый год приобретать новую модель дрона, а достаточно просто обновлять его программное обеспечение с помощью WI-FI. Примерно также обновляется мобильный телефон. Благодаря таким  обновлениям увеличатся возможности дрона и он станет намного лучше.

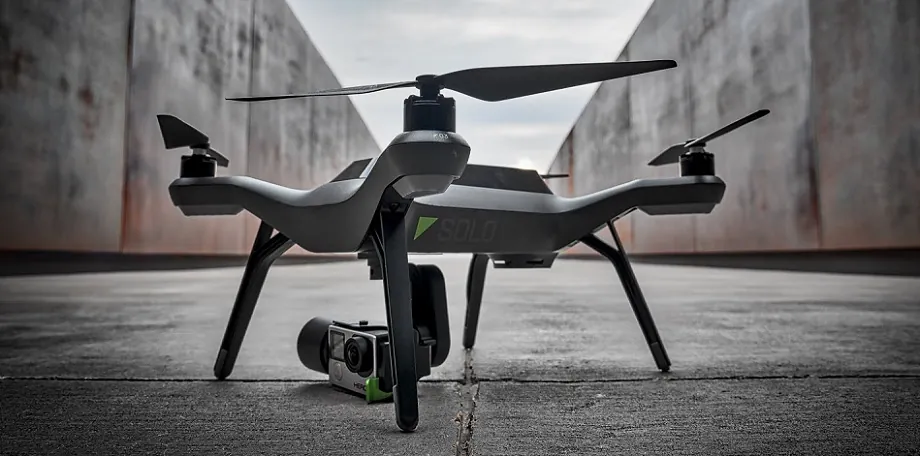

    3DR SOLO

    Спецификация

  • светодиодная подсветка на каждом луче дрона;
  • частота передачи AV сигнала: 3DR Link secure Wi-Fi network;
  • возможность совершения полетов в помещении и на улице.
  • наличие режима «удержание высоты»;
  • GPS;
  • максимальная высота подъема до 122 метров;
  • максимальная грузоподъемность до 800грамм;
  • максимальная скорость до 89км/ч;
  • FPV очки;
  • нагрузкой;

  • дрон имеет небольшой вес, который составляет 1.8кг;
  • максимальная дальность полета не более 1000 метров;
  • камера Sony R10C на 3-х осевом подвесе;
  • полет до 20 минут, среди которых 15 минут с полезной
  • FPV дисплей: любой гаджет на IOS/Android;
  • наличие функции «возврат домой»;
  • частота радиосигнала: 2.4Ггц;
  • бесколлекторные моторы 880 kV;
  • наличие функции «контроль дистанции»;
  • батарея дрона: LiPo 5200 mAh 14.8V DC;
  • автопилот / программное обеспечение: APM на Pixhawk 2;
  • максимальная скорость подъема до 36 км/ч;
  • зарядка в течение 1.5часов;
  • FPV;
  • функция «следуй за мной»;

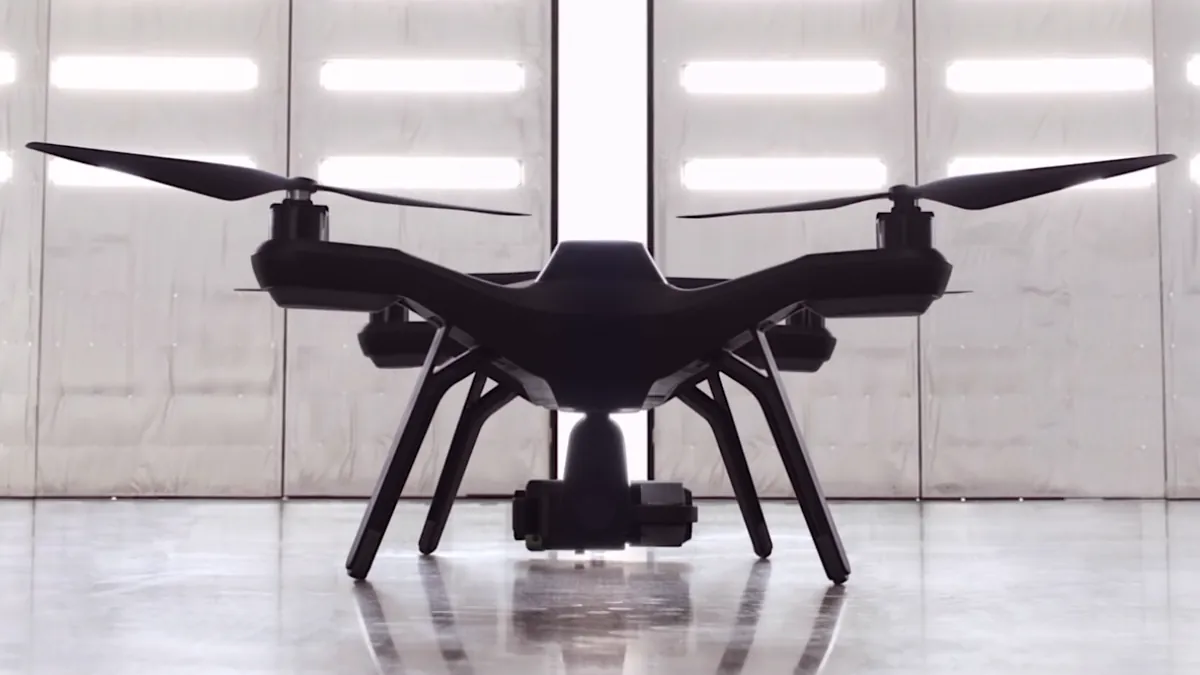

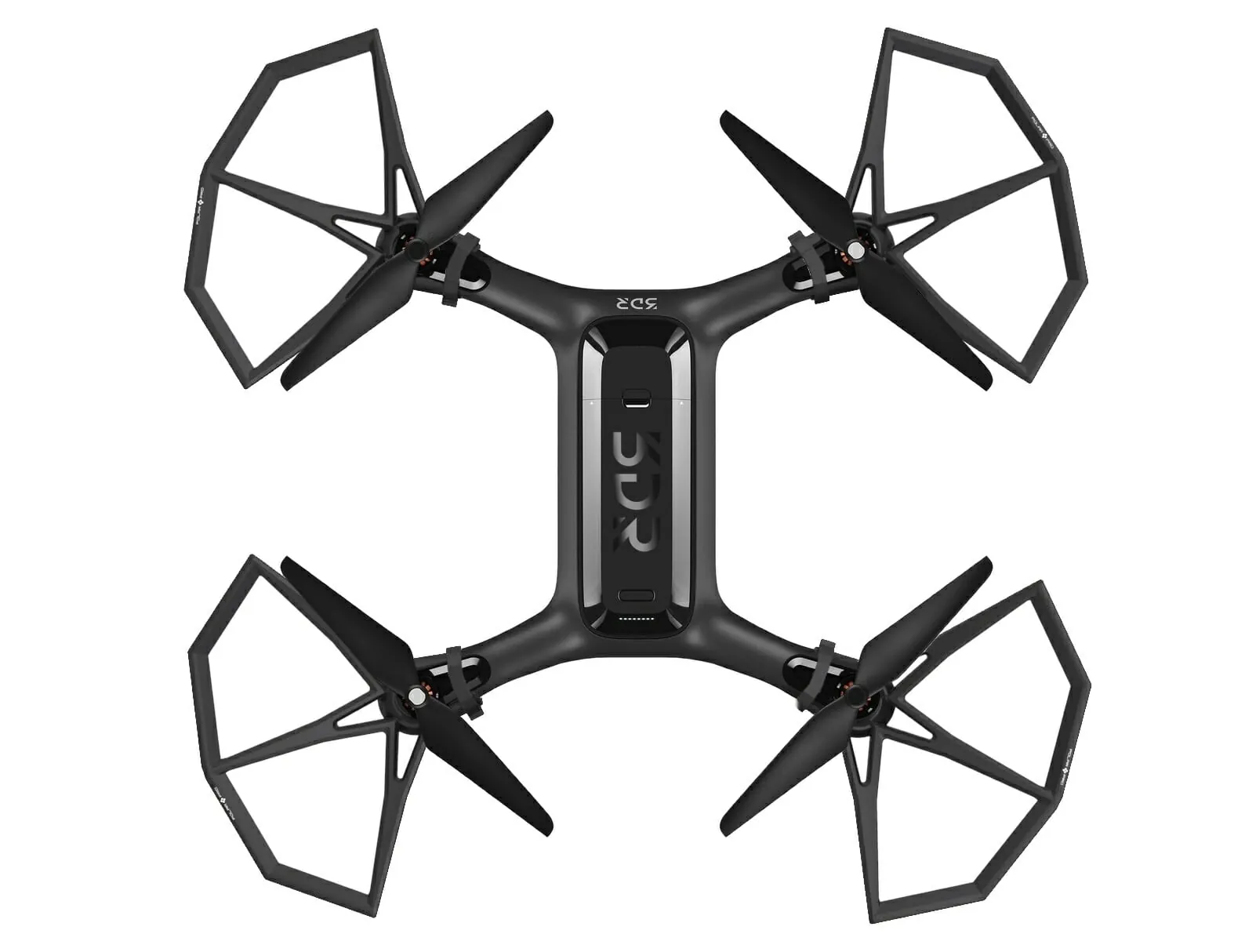

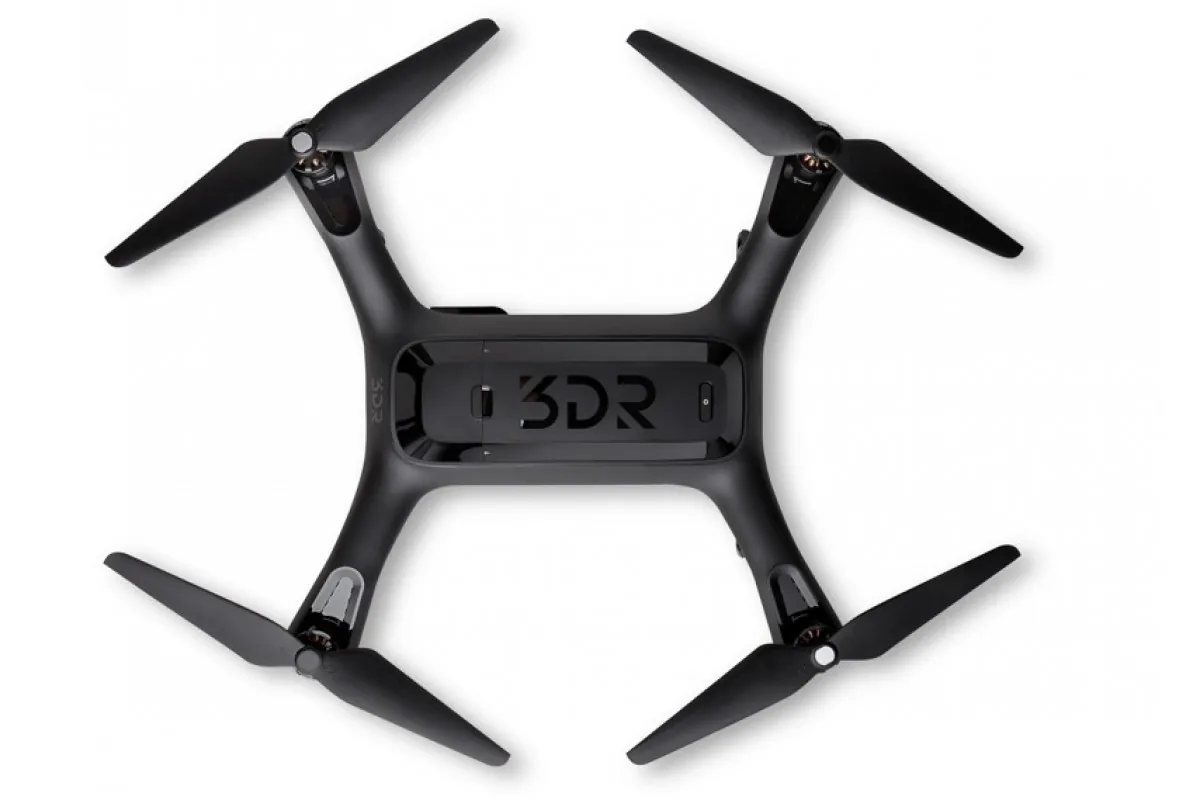

  • Внешний вид

    3DR Solo: обзор, описание, инструкция фото, видео


    3DR SOLO

    Аккумулятор

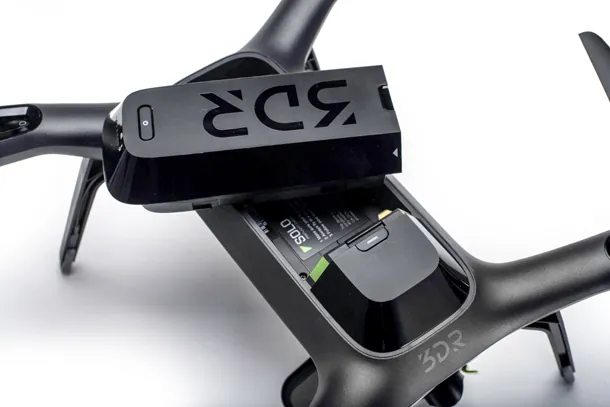

    Дизайнеры дрона упаковали литий-полимерный аккумулятор 3DR Solo в бокс. Он установлен в верхней части дрона. В самом боксе АКБ вмонтирована кнопка включения дрона. Под ней с торца бокса расположена светодиодная индикация, которая свидетельствует о состоянии заряда АКБ. Это позволяет быстро и удобно выполнить смену АКБ. Также пилот сможет всегда иметь информацию о заряде на текущий момент.

    3DR SOLO съемный аккумулятор

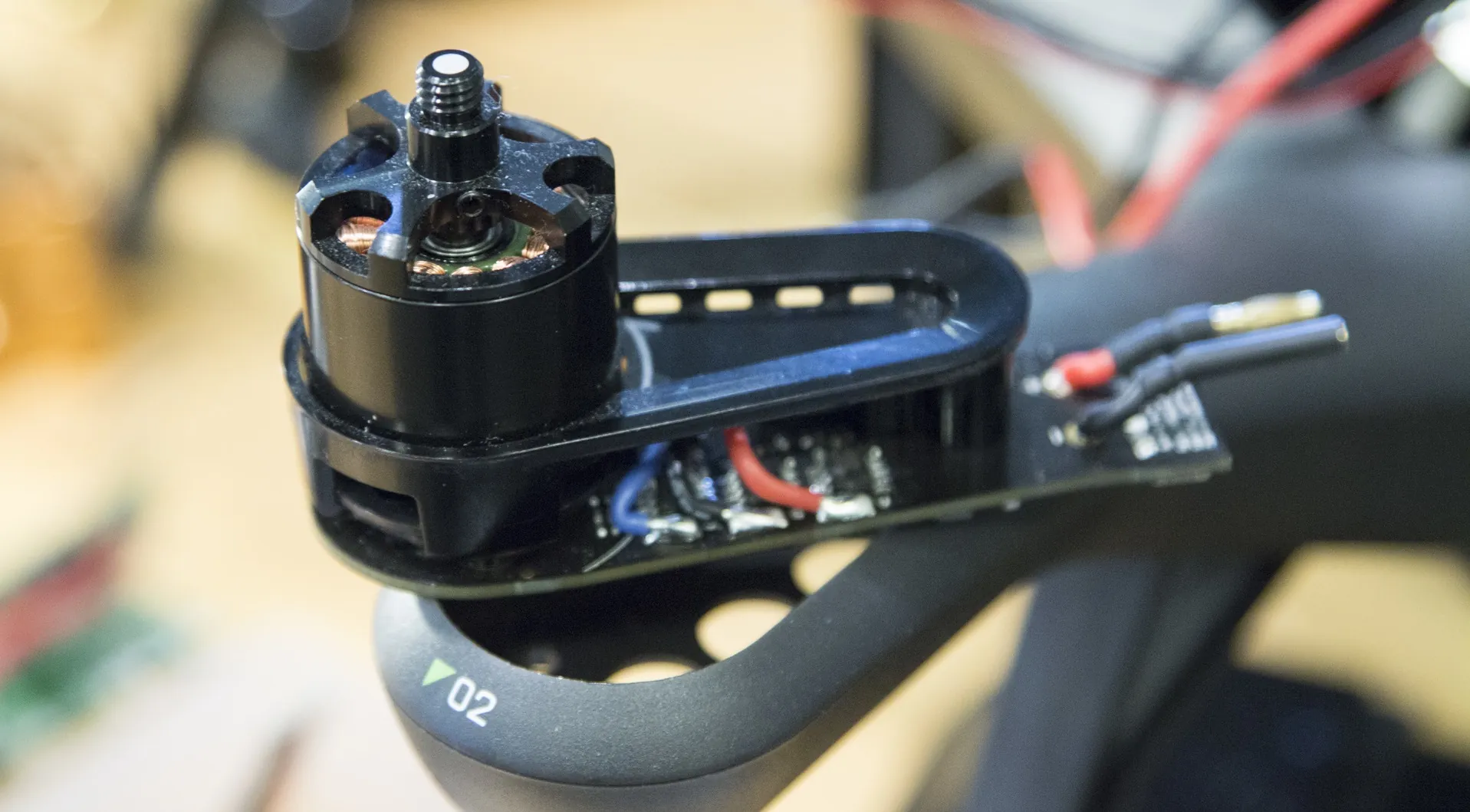

    Моторы

    Бесколлекторные моторы, которые уже проверены временем, относятся к собственной разработке 3DRobotics. Благодаря этим моторам дроны имеют возможность реализовать весь свой потенциал.

    3DR SOLO моторы

    Трансмиттер

    Дрон 3DR Solo отличается самым удобным пультом, в котором нет ничего лишнего. Также он характеризуется качеством исполнения на уровне Premium класса. Между стиками расположен встроенный LCD дисплей. Он показывает в краткой форме всю необходимую информацию о работе основных систем и непосредственно о самом полете.

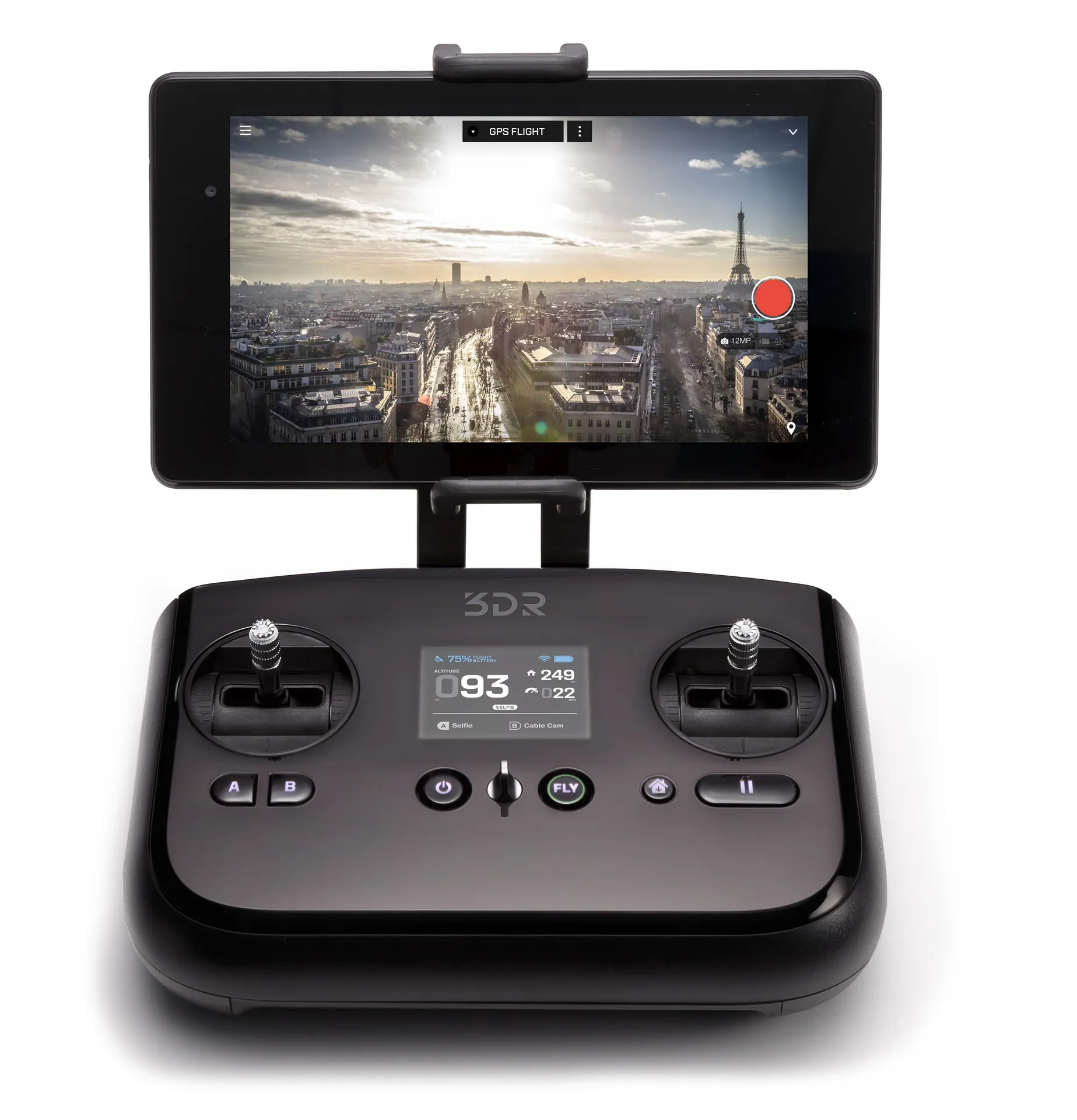

    3DR SOLO пульт управления

    С помощью трансмиттера с HDMI портом пилот может подключать телевизор для трансляции самых  ярких кадров в режиме «online». Также данное приспособление позволяет подключать FPV – очки и получать невероятно острые ощущения от полета, что подтверждают все знатоки!

    В приложении 3DR SOLO APP имеется встроенный симулятор полета. Это позволяет управлять дроном в тренировочном режиме.

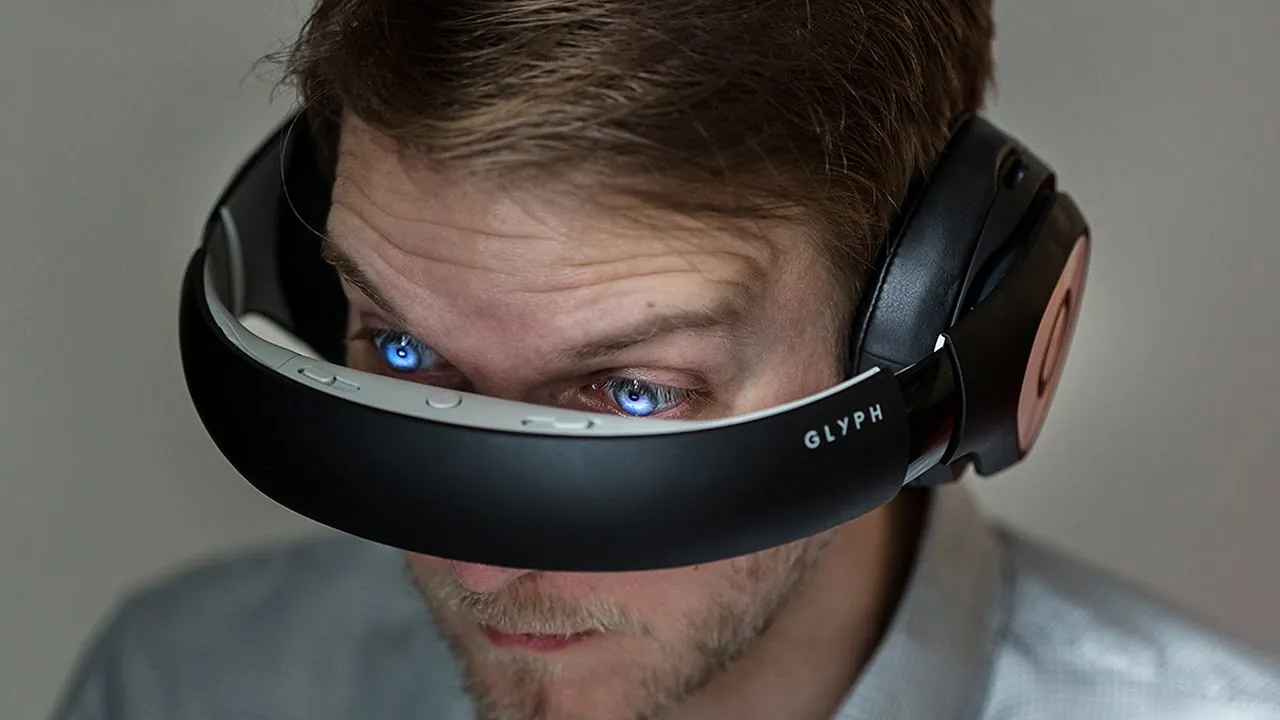

    Avegant Glyph позиционируются компанией Avegant Glyph 3DRobotics в качестве «Made for Solo Products». Это практически обычные наушники, которые все носят на голове. Но при переведении обода на уровень глаз они становятся уникальными FPV очками, которые не имеют аналога. Благодаря таким очкам видео картинку можно транслировать на любое устройство IOS / Android. Очки выпускаются на основе запатентованной технологии «Retinal Imaging Technology». Она использует самую передовую оптику и микро зеркала в количестве двух миллионов штук. При этом изображение  проецируется прямо на ваши глаза.

    В настоящее время  Avegant Glyph можно считать значительным прорывом в категории высокотехнологичных продуктов. Цена такой медиа гарнитуры составляет 699$.

    3DR SOLO Avegant Glyph

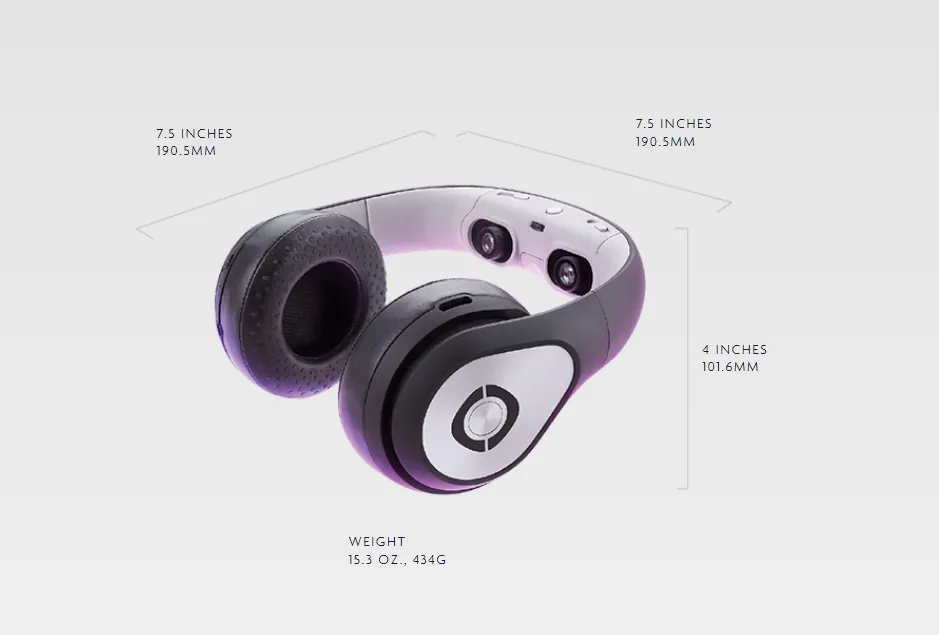

    Спецификация Avegant Glyph

  • для расширенных функций и возможностей обновляемые микропрограммы.
  • частотная характеристика: 20Hz —20kHz;
  • разрешение: 1280 × 720p на каждый глаз;
  • вес 411грамм;
  • высота: 101.6мм;
  • 2млн микро зеркал;
  • работа АКБ более 4-х часов в видео режиме и неограниченно в аудио режиме;
  • возможность регулировки диоптрий в диапазоне от +1 до -7;
  • глубина: 190.5мм;
  • видео / аудио выход: microHDMI;
  • встроенная батарея LiPo;
  • динамический диапазон 95dB;
  • поле зрения 40 градусов по диагонали;
  • соотношение сторон: 16:9;
  • порт для зарядки АКБ: microUSB;
  • аудио выход: 3.5мм TRRS (стандартный AUX);
  • ширина: 190.5мм;
  • 3D режим: совместим 720p side-by-side (SBS) content;
  • емкость батареи: 2060mAh;
  • 3DR SOLO Avegant Glyph спецификация

    Комплектация

  • 4 сменные вставки, предназначенные для разных физиологических форм носа;
  • кабель HDMI;
  • сумка для переноски.
  • Avegant Glyph
  • руководство по быстрому старту;
  • лист с гарантией;
  • крышка для объектива;
  • USB-кабель;
  • лист безопасности;
  • ремень;
  • Вывод

    Преимущества модели дрона:

  • уникальные запрограммированные режимы полета;
  • OS Linux (дрон / пульт);
  • великолепные летные характеристики;
  • FPV;
  • высокое качество;
  • отличный дизайн;
  • APM на Pixhawk 2;
  • Гиростабилизированный 3-х осевой подвес;
  • модульность конструкции;
  • Недостатки:

  • не имеется камеры в комплекте.
  • неспособность облета препятствий;
  • адаптация только под камеры GoPro;
  • Это smart drone, «заточенный» под съемку, является первым в своем роде. Благодаря тщательному изучению производителем всех конкурентов 3DR Solo оказался непохожим ни на один дрон. Он специально создан для съемки на профессиональном уровне с помощью уникальной электроники. Эта модель станет хорошим выбором для пилотов любого класса, начиная от новичка и заканчивая настоящим профи. Чтобы управлять дроном, не требуется специальная подготовка.

    Модель 3DR Solo в настоящее время не относится к бытовым дронам. После пересмотра своих интересов компания стала успешно продвигать этот продукт только в коммерческих целях.
