Tovsto Falcon 210 — бесколлекторный хищник

access_time02.05.2019
perm_identity Автор admin
folder_open Tovsto, Инструкции
5/5 - (1 голос)

Содержание статьи

  • 1 Введение
  • 2 Особенности
  • 3 Комплектация
  • 4 Внешний вид
  • 5 Спецификация
  • 6 Камера:CMOS 540TVL
  • 7 Моторы
  • 8 Камера
    • 8.1 Видеопередатчик
  • 9 Питание
  • 10 Управление
  • 11 Цена
  • 12 Вывод
    • 12.1 ПЛЮСЫ
    • 12.2 МИНУСЫ
  • 13 Фото
  • 14 Видео

Введение

Новинкой в сфере гоночных беспилотников формата RTF является Tovsto Falcon 210. По оформлению он напоминает Walkera F210. Среди особенностей данного устройства выделяется не только брутальность в дизайне. И стоит отметить, что по такой его внешний вид вполне соответствует техническим характеристикам. Пилотирование придется по душе не только новичкам в области пилотов, но и также рейсерам с большим опытом. Далее мы рассмотрим подробней параметры данного дрона и его возможности.

Особенности

  • OSD модуль
  • 3-мм карбоновая рама
  • Зуммер
  • Мощная LED подсветка
  • Полетный контролер SPRacing F3
  • 30A ESC Oneshot125
  • Готов к полёту из коробки
  • 40-канальный VTX 5.8ГГц мощностью 25мВт/200мВт
  • Аппаратура на протоколе AFHDS-2A
  • Камера CMOS 540TVL (NTSC/PAL)
  • Бесколлекторные моторы 2204 KV2500
  • Поддержка 4S АКБ 1500мАч 40C

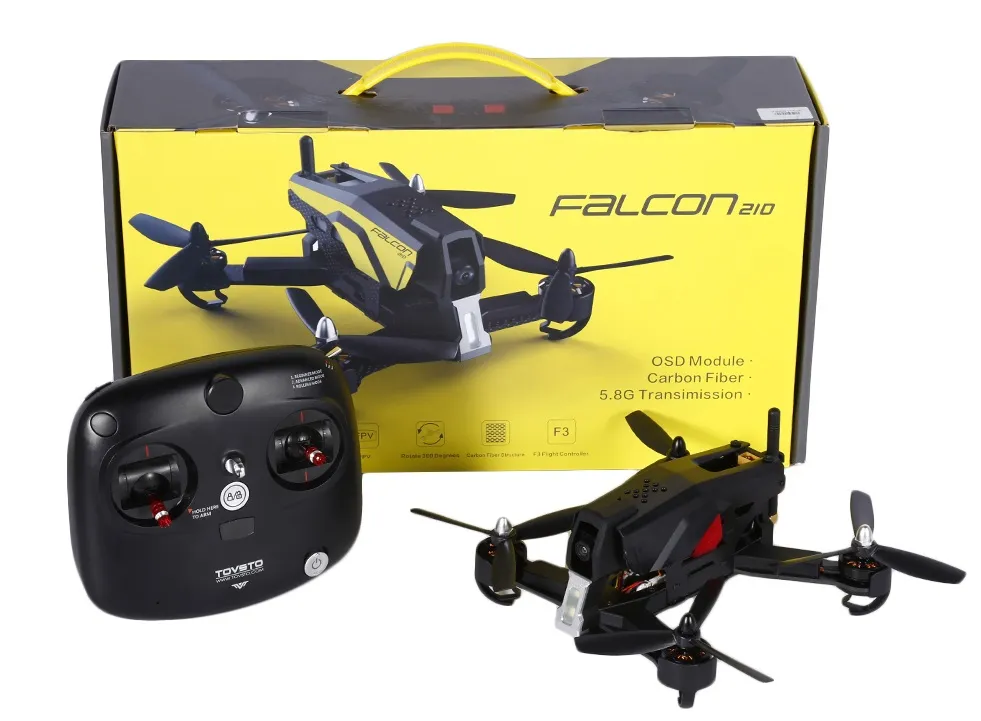

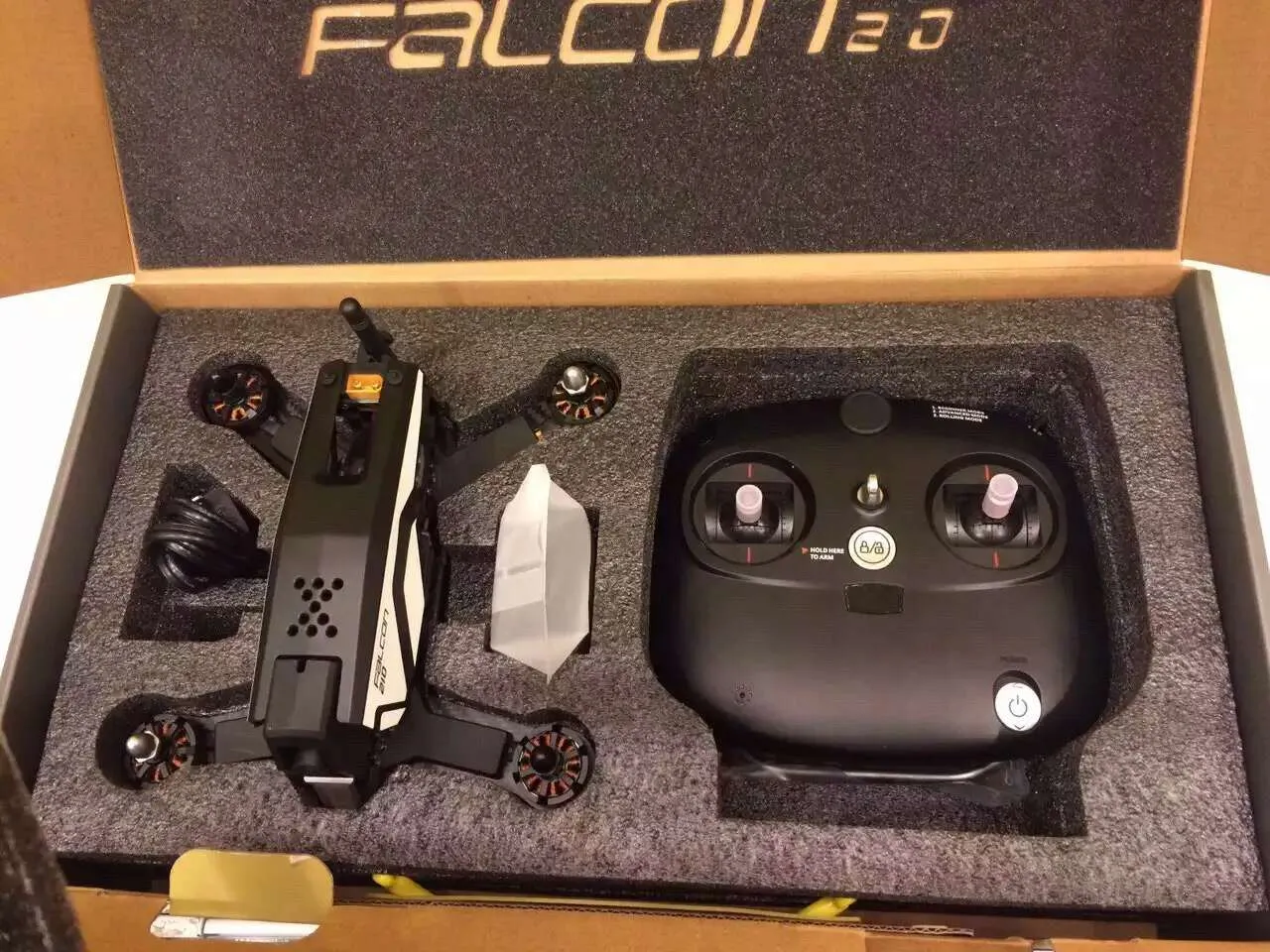

  • Комплектация

    1. Tovsto Falcon 210

    2. 6-канальная 2.4ГГц аппаратура управления (питание от 4 × AA, докупаются отдельно)

    3. Аккумулятор 3S 1500мАч 25C LiPo с коннектором XT60

    4. Зарядное устройство

    5. 4 × запасных основных винта (2CW/2CCW)

    6. Сопутствующий инструмент

    7. SBUS кабель

    8. PWM кабель

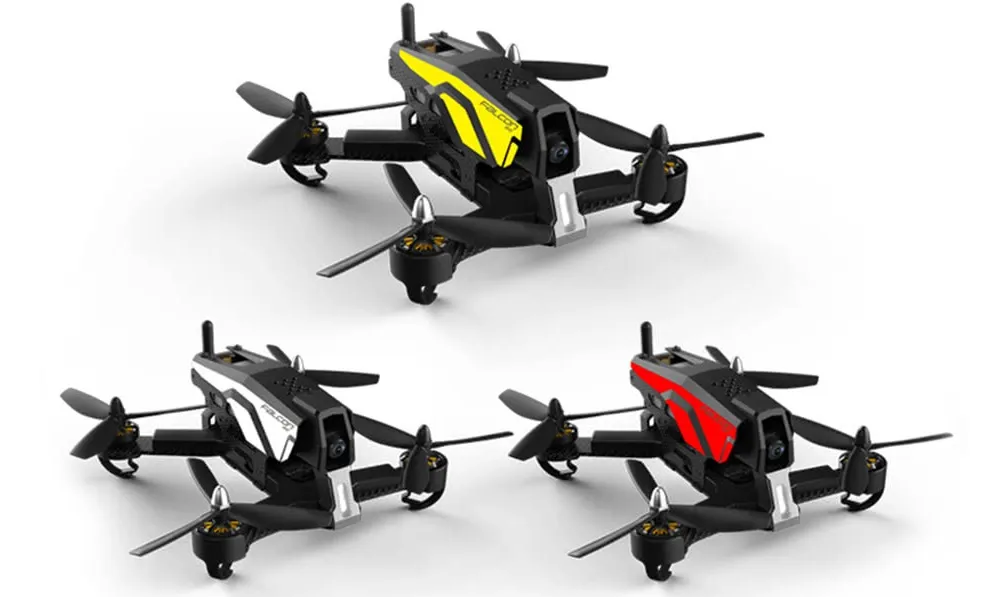

    9. Декоративные наклейки (Желтая/Красная/Белая)

    10. Руководство по эксплуатации (на английском языке)

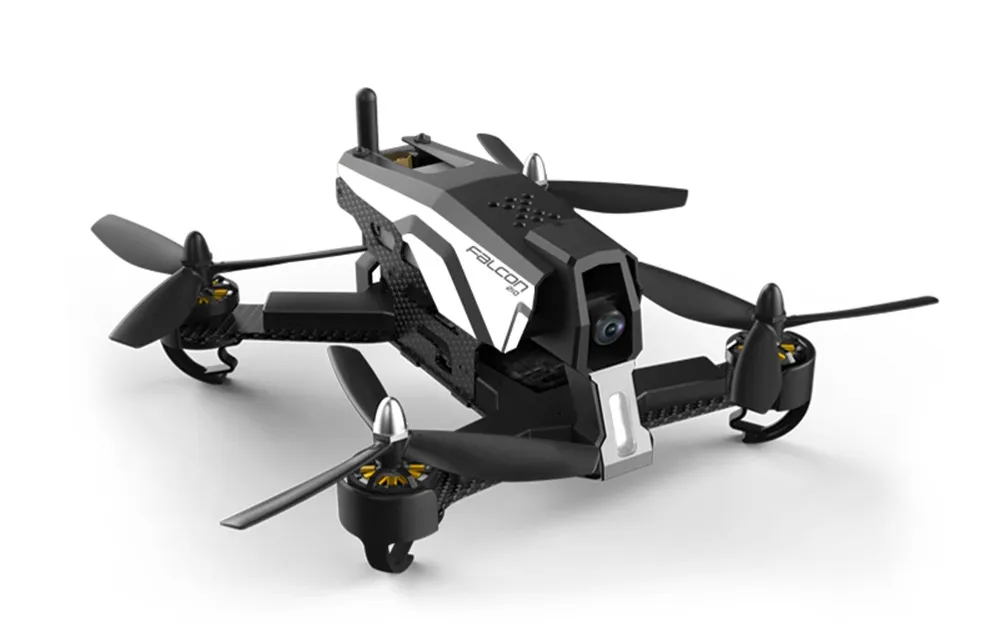

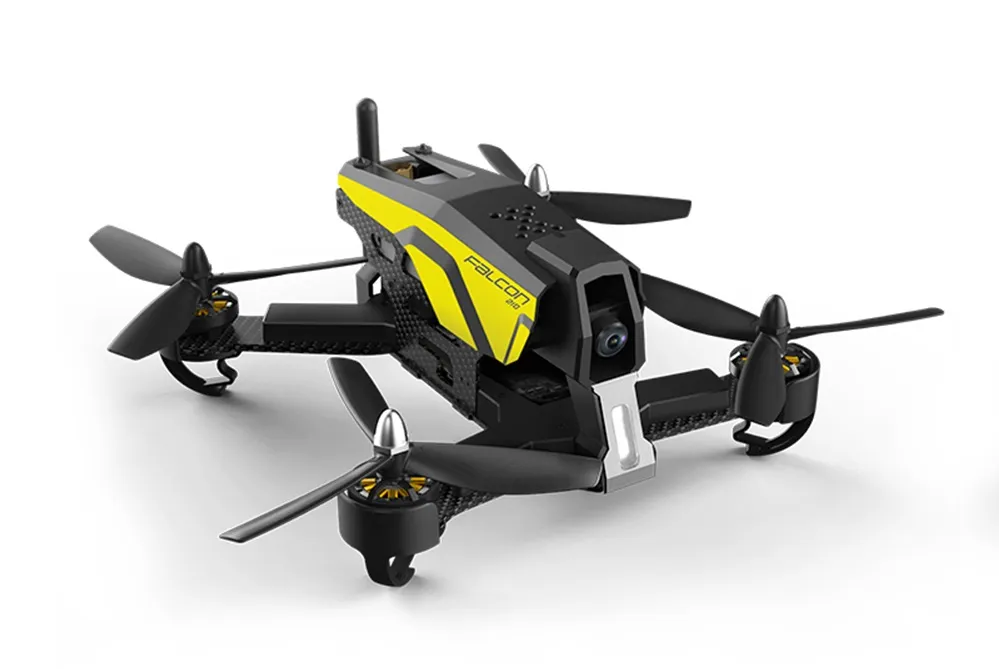

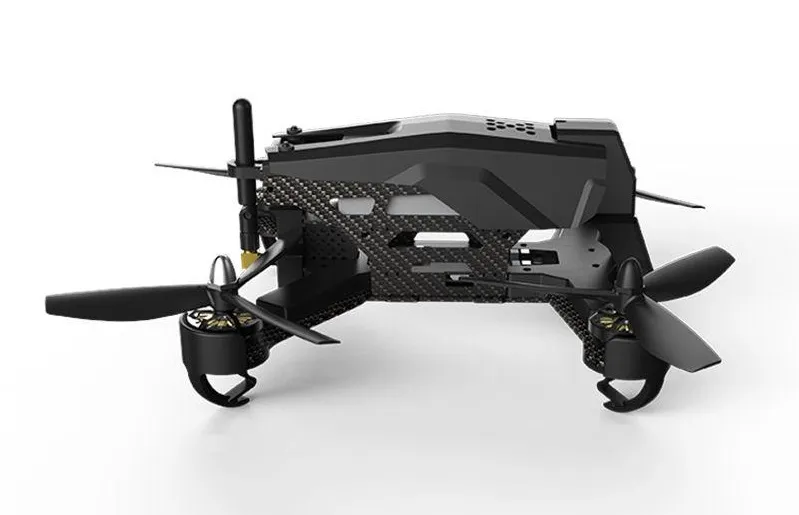

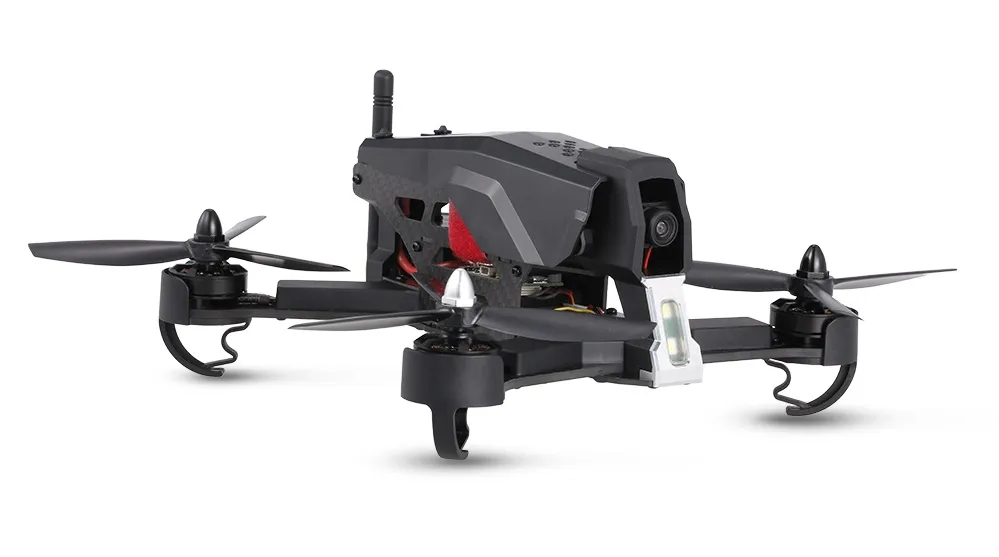

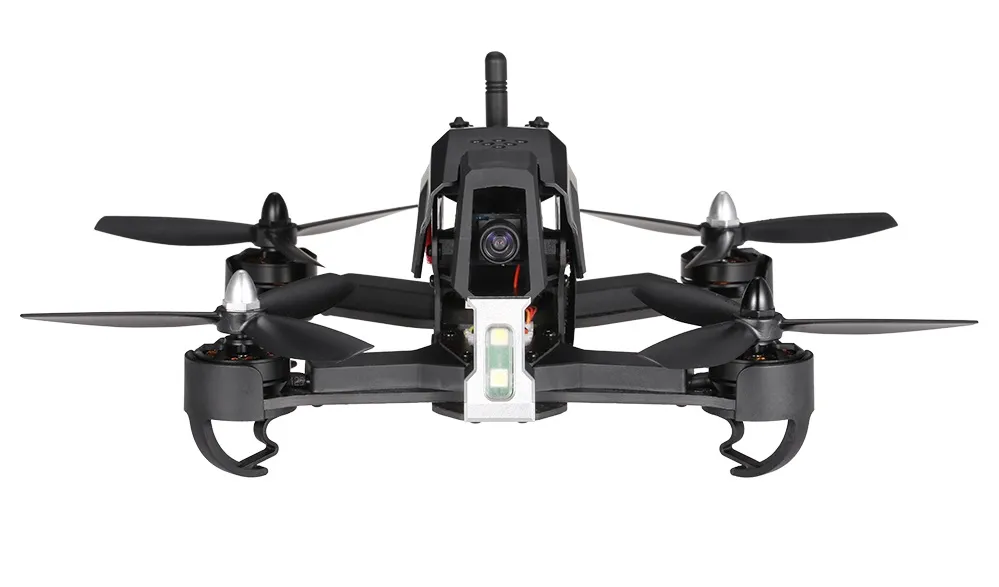

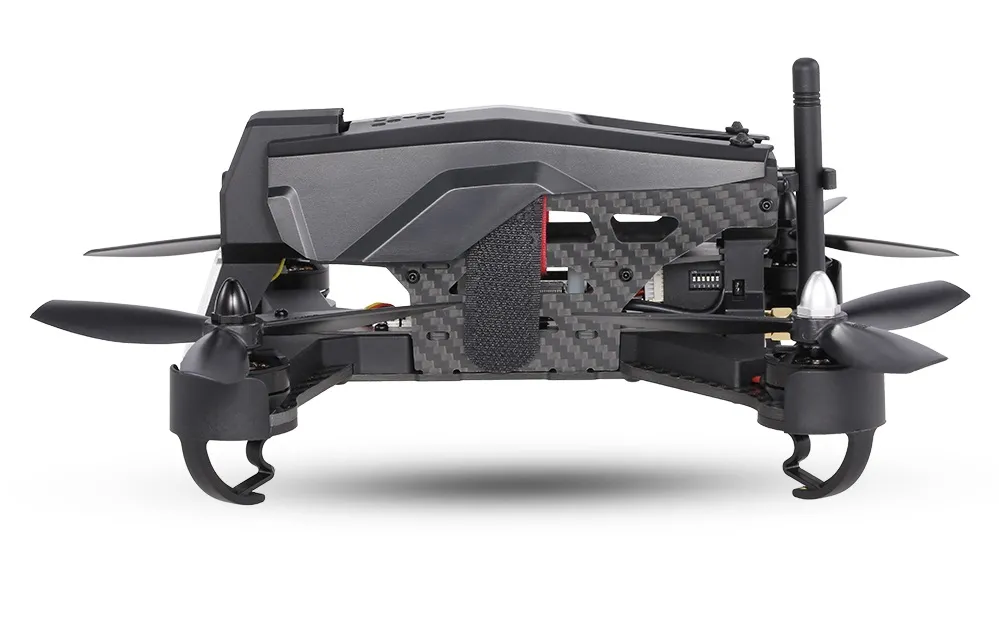

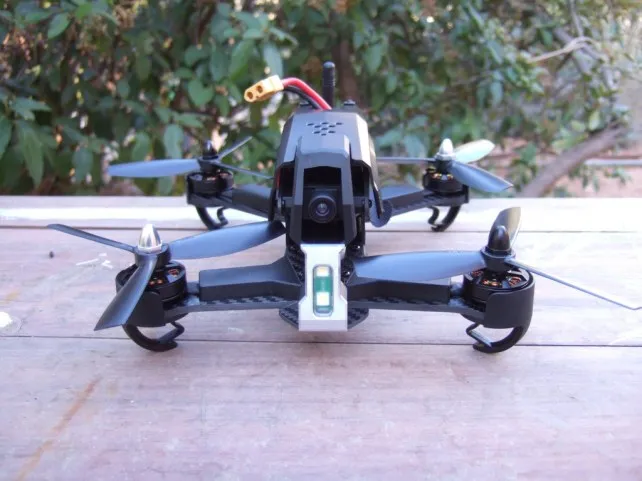

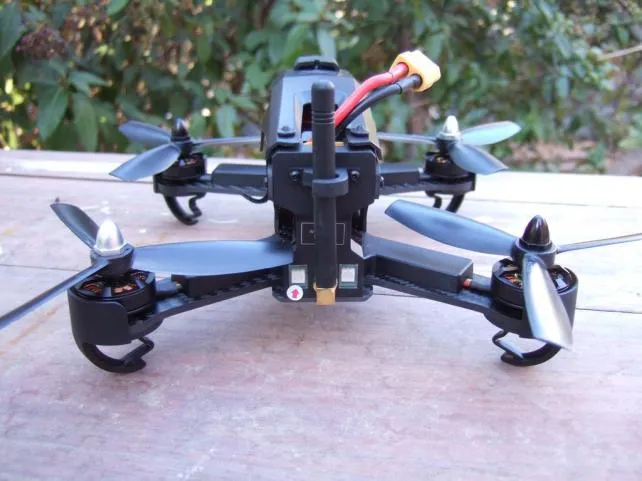

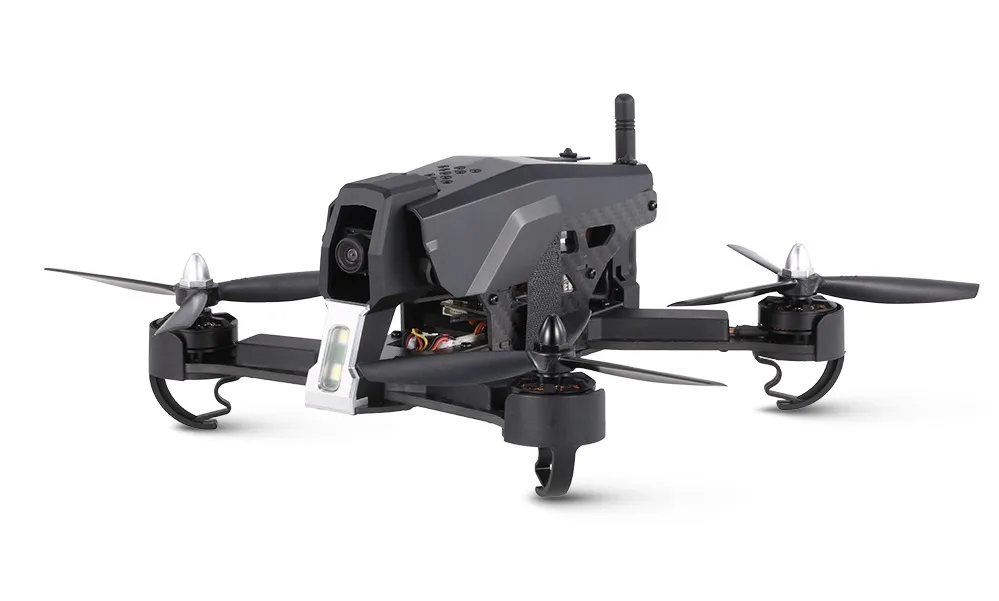

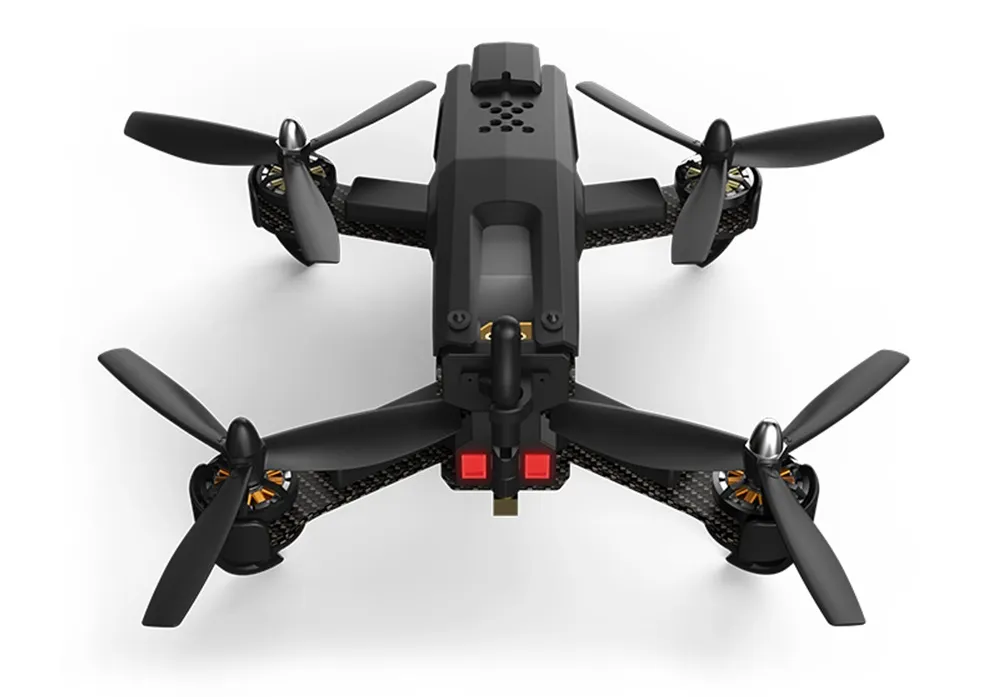

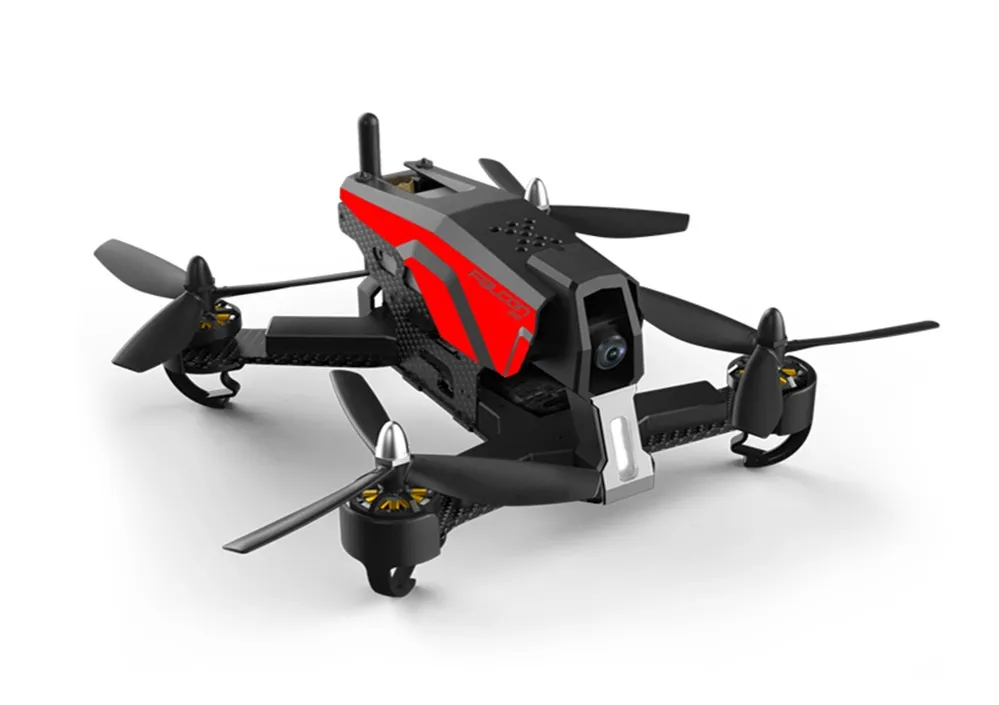

    Внешний вид

    Спецификация

    Модель:Falcon 210

    Video TX:40-канальный 5.8ГГц 25мВт/200мВт

    Бренд:Tovsto

    Моторы: Бесколлекторного типа 2204 KV2500 (CW/CCW)

    ESC:30A ESC Oneshot125

    Полётный контроллер:SPracingF3

    Камера:CMOS 540TVL

    Аппаратура контроля:6-канальная 2.4ГГц

    Передача FPV изображения:на аналоговой частоте 5.8ГГц (40 каналов + аудио поддержка)

    Питание аппаратуры:4 × AA

    Размеры дрона:187 × 183 × 93мм

    Вес дрона(с АКБ):478гр

    Питание дрона:3S 1500mAh 25C LiPo с коннектором XT60

    Рабочий ток:80мА

    Приёмник:6-канальный (поддерживает S.BUS/PWM/PPM)

    Рабочая температура:-10℃ до +50℃

    Зуммер:Есть

    Рама:210мм

    Макс. расстояние удаления:600м

    Система цветности:PAL/NTSC

    Основные винты:5045 (5 дюймовые, трёх лопастные)

    Материал исполнения:Карбон/ABS

    Угол наклона камеры:-10° до +45°

    Мощность передатчика:<20дБм

    FOV:120°

    Макс. время полёта:10 мин

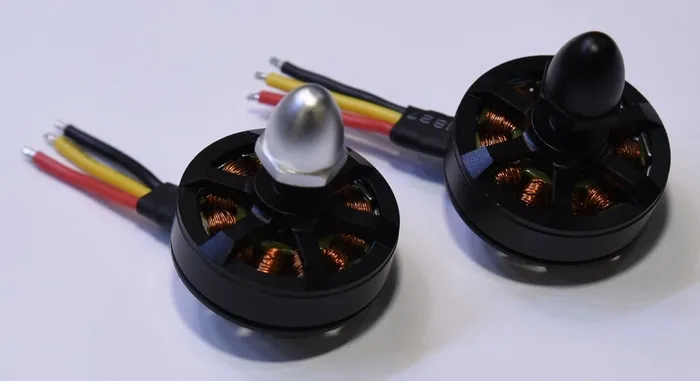

    Моторы

    Данная новинка оснащается бесколлекторными силовыми установками 2204 KV2500, Ø27.88мм (CW/CCW). Они работают совместно с 30А. Это свидетельствует о том, что в дроне есть поддержка литий полимерных батарей. Процессор является устаревшим. Поэтому поддержка системы отсутствует, но имеется поддержка протокола Oneshot125. BLheli_S и Dshot 600.

    В беспилотнике используется старая версия прошивки Cleanflight (1.2.4). Это является показателем того, что его электроника была разработана примерно полтора года назад. Однако не следует воспринимать это в качестве недостатка устройства. Главное производить правильные настройки.

    Изначальные настройки квадрокоптерва не являются идеальными. Если сигнал между дроном и коптером теряется, то двигатели продолжают работу на низких скоростях.

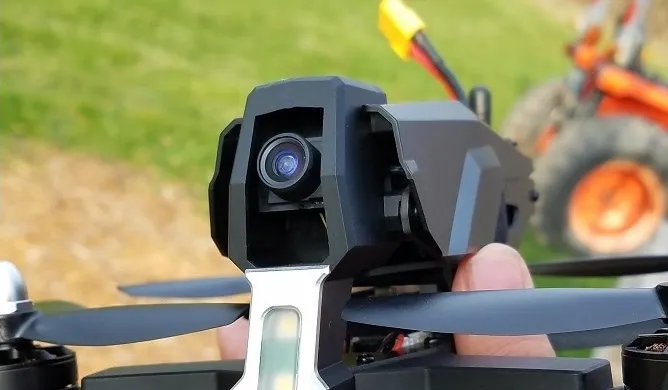

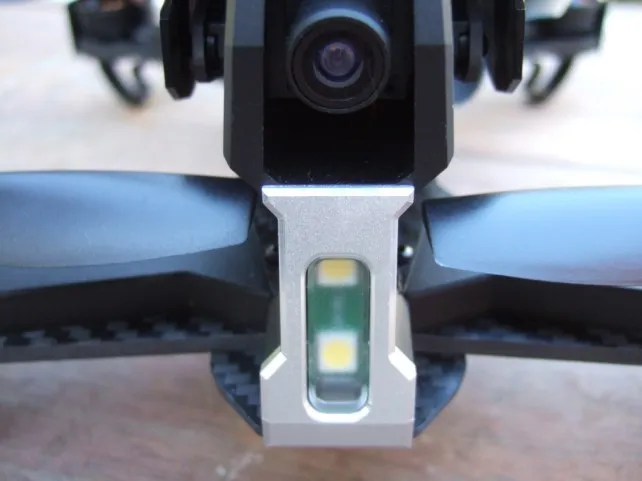

    Камера

    Беспилотник оснащается стандартной камерой, обладающей разрешением 540TVL. Угол поворота составляет 120 градусов. В настройках угол обзора зафиксирован на показателе -5 градусов, что является существенным минусом устройства. Решить эту проблему может каждый при помощи специальных инструментов. Они есть в комплектации. Необходимо снять защиту с камеры и затем выкрутить два винта – фиксатора разворота камеры.

    Видеопередатчик

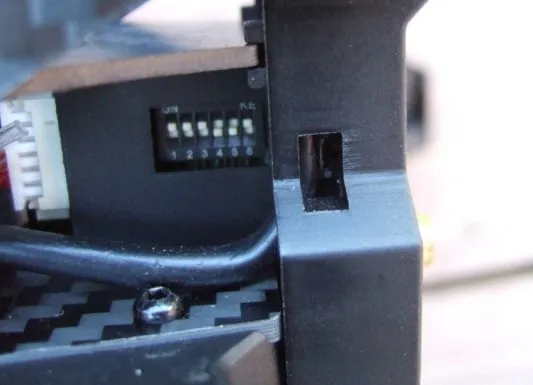

    Для оснащения беспилотника применяется 40 канальный VTX. Позиционный переключатель microDIP переключателя помогает производить переключение между Vfreg и Vband. Для работы VTX применяется два режима мощностей. В настройках установлена стандартная мощность, которую при желании имеется возможность подвергать изменениям. Для смены режимов применяется специальная перемычка, находящаяся в отдельном боксе.

    Стоит помнить о том, что в инструкции есть таблица настройки VTX для меньшей мощности, но в ней приведены некорректные данные.

    Также необходимо принимать во внимание, что модуль OSD является независимым, и его взаимодействие с FC производится посредством MSP. У порта micro USB имеется комфортное расположение в правой части квадрокоптера.

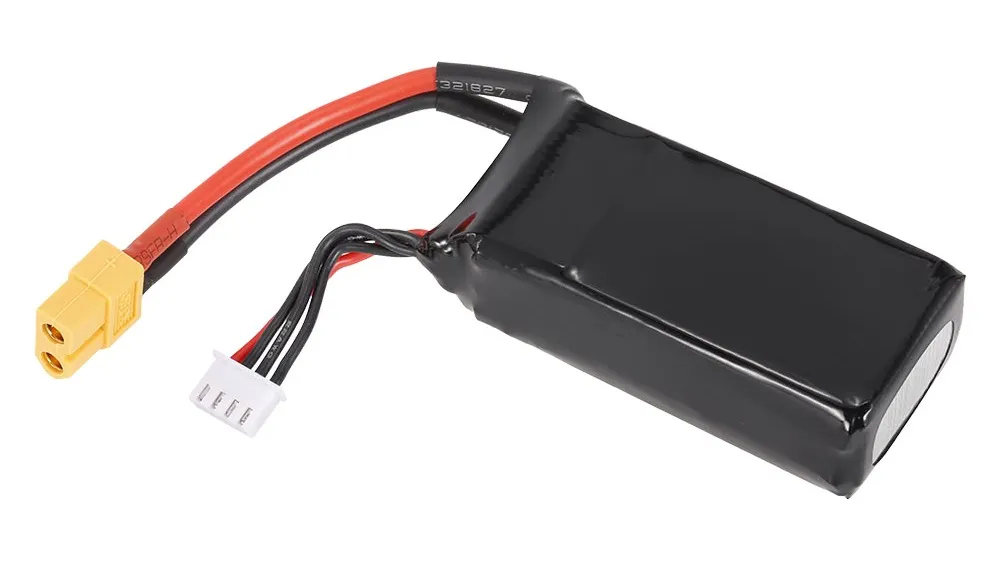

    Питание

    Для оснащения беспилотника Tovsto Falcon 210 используется литий полимерный аккумулятор, который обладает емкостью 1500 мАч. Такая батарея показала себя довольно неплохо при достаточно динамичных непрофессиональных полетах. Для того чтобы сделать длительность полета выше, можно пользоваться сразу четырьмя батареями такого типа на 1500 мАч. Продолжительность пилотирования на батарее, идущей в комплект, составляет от 8 до 10 минут. Если пользоваться мешанным стилет полета, то его среднее время составляет 5 минут. Вес идущего в комплектации аккумулятора составляет 104.2 грамма.

    Бокс для размещения аккумуляторов дрона обладает довольно хорошим уровнем вместимости. В нем без труда имеется возможность разместить сразу три батареи емкостью до 2200 мАч. Также поместятся и четыре литий полимерные баночные батареи.

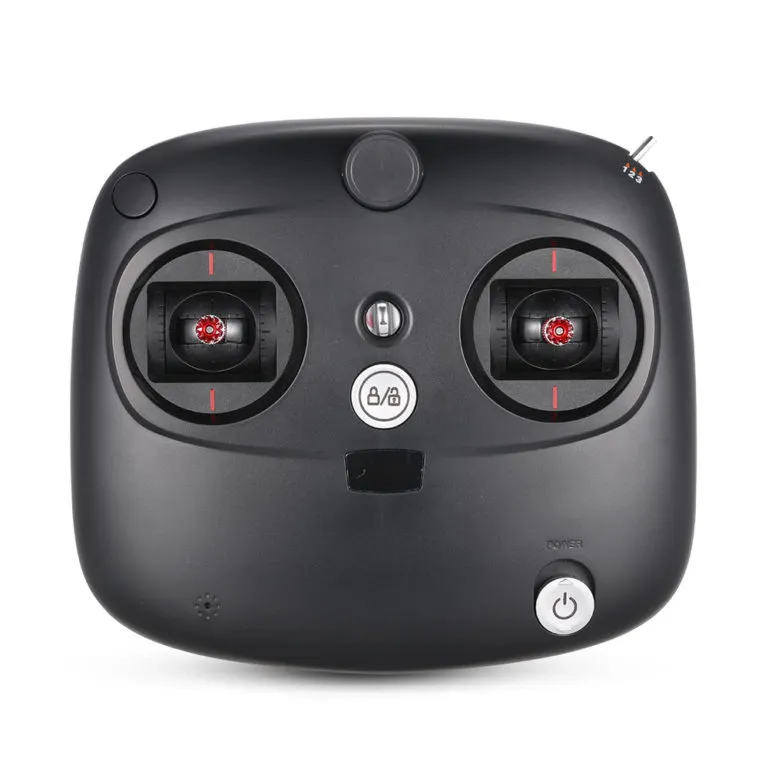

    Управление

    Беспилотник оснащается обычной шести канальной аппаратурой управления. По техническим характеристикам, заявленным производителем, удаленность коптера в свободной от препятствий местности составляет примерно 600 метров. Для питания такой аппаратуры используются четыре батареи АА.

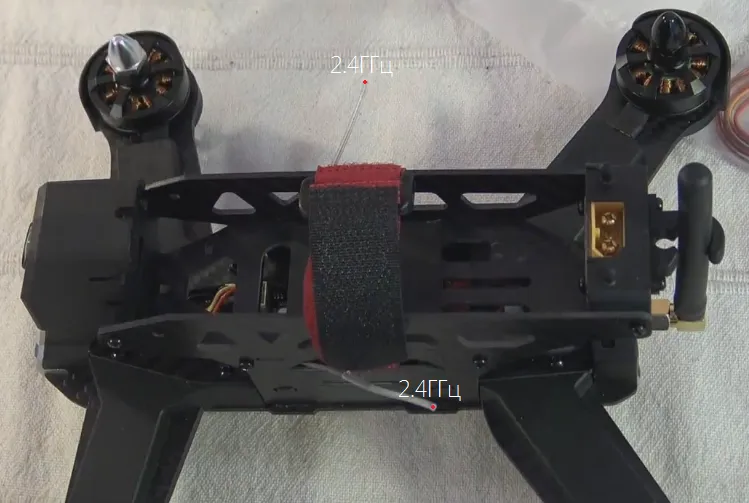

    Следует отметить, что две имеющиеся в беспилотнике антенны монтируются в самое основание квадрокоптера. Это негативно отражается на сигнале, и также на дальности удаленности беспилотника. По этой причине рекомендуется осуществлять их вывод наружу. Это отнимает совсем немного времени.

    И также стоит принять во внимание наличие в дроне зуммера. На пульте управления имеется только два AUX. А для пользования зуммером их нужно минимум три.

    Цена

    Беспилотник представлен в продаже практически во всех известных интернет магазинах. Его средняя стоимость составляет 280 долларов.

    Вывод

    ВРЕМЯ ПОЛЕТА 5/10

    ЦЕНА/КАЧЕСТВО 8/10

    ФУНКЦИОНАЛЬНОСТЬ 5/10

    ЦЕНА 5/10

    НАДЕЖНОСТЬ 9/10

    ЛЕТНЫЕ КАЧЕСТВА 9/10

    КОМПЛЕКТАЦИЯ 9/10

    КОМПАКТНОСТЬ 5/10

    КАМЕРА 5/10

    ПЛЮСЫ

  • Оформление;
  • Наличие стандартных настроек;
  • FPV;
  • Смена мощности;
  • Подсветка.
  • SPracing F3;
  • Наличие поддержки 30A ESC 4S;
  • Прочность рамы;
  • Используемые материалы для изготовления;
  • OSD;
  • МИНУСЫ

  • Не динамичный на 35 АКБ;
  • Неправильные показатели частот в таблице при настройке режима VTX;
  • Стоимость.
  • Для работы зуммера нужен дополнительный AUX;
  • Местоположение антенн в основании беспилотника;
  • Устаревшее программное обеспечение и электронная начинка;
  • OSD настраивается с трудом;
  • Не идеальная настройка Fallsafe;
  • Угол наклона изначально не регулируемый;
  • Если смотреть на соотношение стоимости и качества, то дрон Tovsto Falcon 210 является лучшим вариантом на рынке на сегодняшний день. У него полная готовность к пилотированию из коробки. Для доработки настроек имеется возможность воспользоваться инструментами из коробки. Но характеристики пилотирования в квадрокоптере настроены довольно хорошо. Такое устройство смогут оценить те пользователи, которым наскучили полеты на дронах с коллекторными силовыми установками. Модель подойдет и пользователям, имеющим опыт в полете в Acro режиме. Рекомендуется для лиц старit 14 лет.
