Обзор квадрокоптера Yuneec Q500 Typhoon 4K

access_time15.05.2019
perm_identity Автор admin
folder_open Yuneec, Обзоры
4.5/5 - (2 голоса)

Содержание статьи

  • 1 Введение
  • 2 Особенности
  • 3 Комплектация
  • 4 FPV дисплеем
  • 5 Спецификация
    • 5.1 Дрон
    • 5.2 Камера
    • 5.3 Персональная наземная станция
    • 5.4 CGO SteadyGrip
  • 6 Внешний вид
  • 7 Моторы
  • 8 Камера
  • 9 FPV
  • 10 Режимы полёта
    • 10.1 Smart режимы
    • 10.2 Angel режим
  • 11 Питание
  • 12 Персональная наземная станция
    • 12.1 Назначение кнопок и переключателей
  • 13 Тест-драйв
  • 14 Цена
  • 15 Вывод
    • 15.1 ПЛЮСЫ
    • 15.2 МИНУСЫ
  • 16 Фото
  • 17 Видео

Введение

Компания Yuneec International отлично зарекомендовала себя с лучшей стороны в области создания электронных систем для малой авиации. Она также обладает большим опытом в создании электромоторов и системе хранения энергии. На рынке она присутствует уже 15 лет.

В 2015 году производитель привлек к себе внимание на выставке CES, представив сразу три беспилотных летательных аппарата Yuneec Typhoon Q5004K/Typhoon Q500+/Tornado H920. Он составил достойную конкуренцию разработчику DJI Innovation. Позже марка заключила договор с Intel для производства БЛА.

Особенности

  • Транспортировочный кейс
  • Макс. время полёта 25 мин
  • Удержание позиции
  • Персональная наземная станция (пульт управления) ST10+ с встроенным 5.5-дюймовым FPV дисплеем
  • 12Мп 4К камера CGO3 встроенная в 3-осевой механический подвес
  • Мощная бесколлекторная установка
  • Макс. высота подъёма 122м
  • Ручной стабилизатор для наземной съёмки CGO SteadyGrip
  • Макс. расстояние FPV удаления 600м
  • Автовзлёт и посадка
  • Автоматические режимы следования и возврата
  • Позиционирование GPS/GLONASS
  • Готов к FPV полёту из коробки
  • Макс. скорость горизонтального полёта 29 км/ч

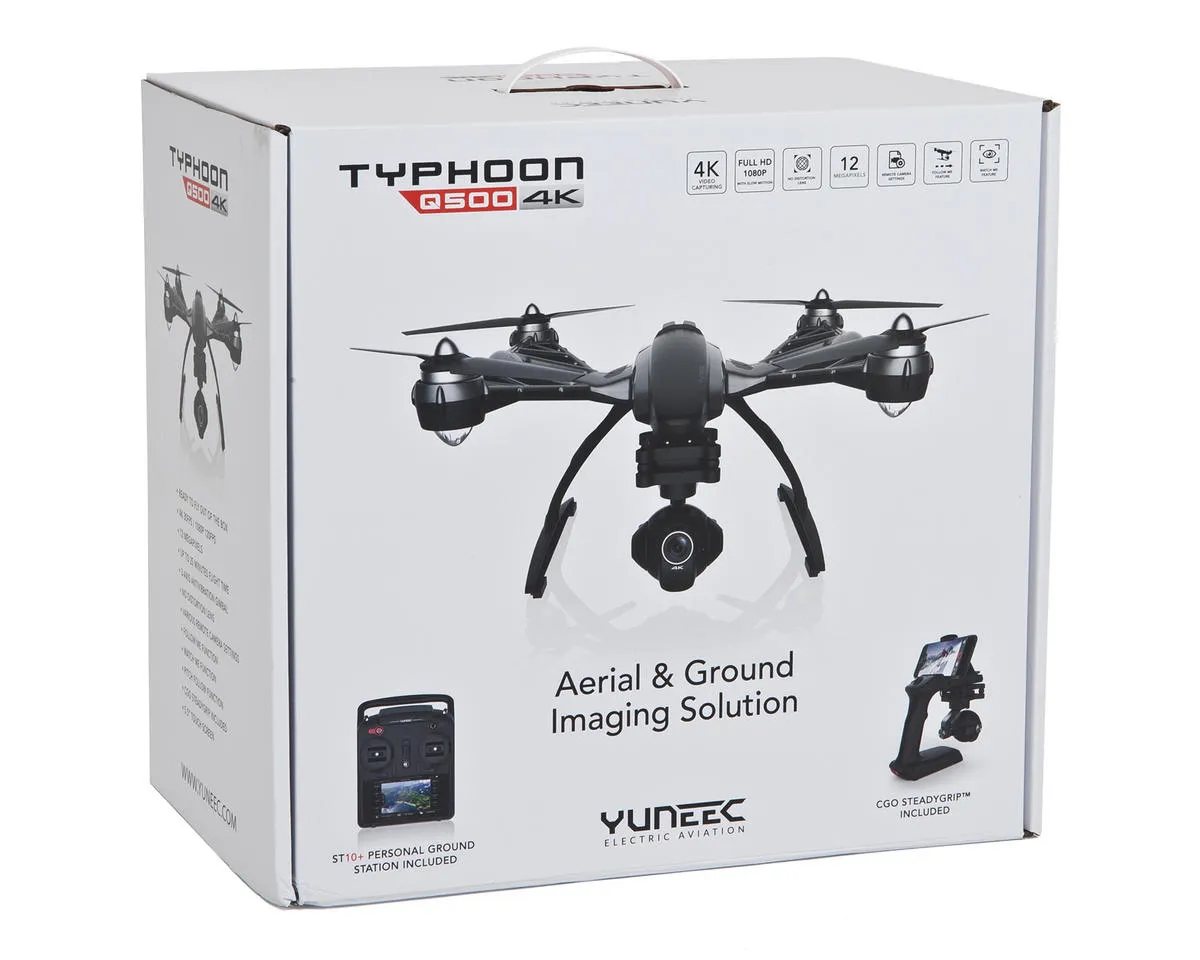

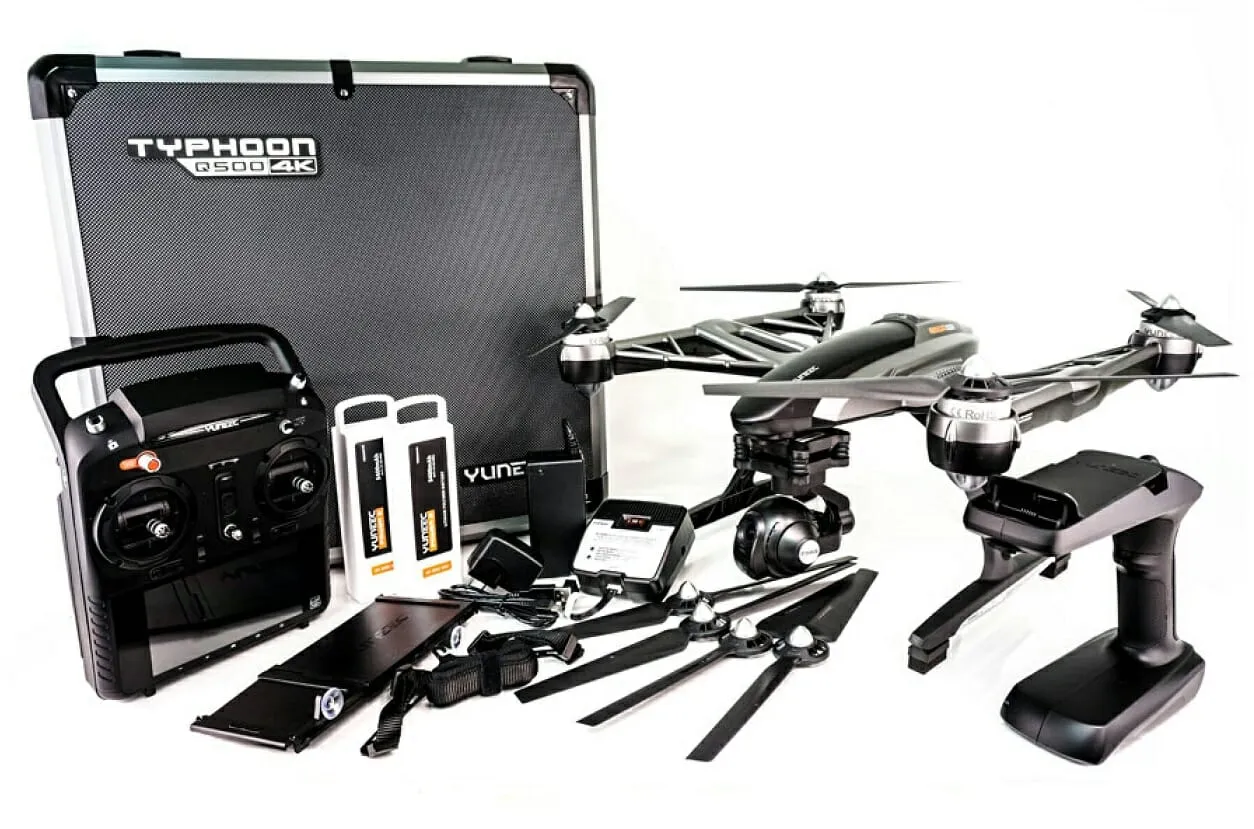

  • Комплектация

    Компания представляет коптер только в одной комплектации, включающей все элементы:

  • Yuneec Q500 Typhoon 4K
  • 12Мп 4К камера CGO3 на 3-осевом подвесе
  • Персональная наземная станция (пульт управления) ST10+ 2.4ГГц/5.8ГГц с встроенным 5.5-дюймовым сенсорным
  • FPV дисплеем

  • Инструкция к камере 4К
  • Адаптивное зарядное устройство (с комплектом кабелей для подключения аккумуляторов к самой зарядке)
  • Инструмент для несущих винтов
  • Пинцет
  • Солнцезащитный козырек на присосках (устанавливается на дисплей пульта)
  • 4 × несущих винтов (2CW/2CCw)
  • Инструкция к StadyGrip
  • Зарядное устройство для аппаратуры ST10+
  • Ручной стабилизатор для наземной съёмки CGO SteadyGrip
  • Кейс для перевозки Q500 Typhoon 4K и сопутствующих аксессуаров
  • Провод для зарядки аккумуляторов от прикуривателя автомобиля
  • 2 × аккумулятора 3S 11.1В 5400мАч 59.9Втч
  • Транспортировочный чехол к подвесу квадрокоптера
  • Инструкция к квадрокоптеру Yuneec Q500 Typhoon 4K
  • Ключи к кейсу (не всегда присутствуют в комплекте)
  • USB комплект для обновления перепрошивки камеры и дрона
  • Резервные несущие винты 2 × (2CW/2CCW)
  • MicroSD 16Гб (с файлами: инструкции, памятка по быстрому старту, рекомендации, видео распаковки, видео первого старта и новые видео ролики с дронами)
  • CGO3 UV-фильтр (монтируется на камеру, когда необходимо уменьшить дневной свет)
  • Светодиодная карта (описание назначения режимов светодиодной индикации)
  • Блок питания 220В
  • Шлея подвесная (для пульта управления)
  • Спецификация

    Дрон

    Бренд:Yuneec

    Скорость приземления:7.2км/ч

    Follow Me/Watch Me: 35 км/ч

    Вес дрона без АКБ:1130гр

    Модель:Typhoon Q500 4K

    Режимы пилотирования:Интеллектуальный/Визуальный/Возврат домой

    Макс. угол наклона:35°

    Макс. высота полёта:122м

    Макс. скорость поворота:65°/сек

    Макс. скорость горизонтального полёта:

    Макс. время полёта:25 мин

    Angle Mode: 27 км/ч

    Вес дрона с АКБ:1700гр

    Питание:3S 11.1В 5400мАч LiPo

    Рабочий диапазон: частота 2.4ГГц

    Камера

    Устройство для хранения фалов:MicroSD карта/Класс 10/Ёмкость от 4Гб до 128ГБ

    1080p: при 24/25/30/48/50/60/120 кадр/с

    Дальность передачи видео в соответствии с требованиями:

    Объектив:14мм f/2.8 – без искажений

    Разрешение фото:12Мп

    2.7K: при 30кадр/с

    Входное рабочее напряжение:12В

    Баланс белого:автоматическая или ручная настройка

    Поле зрения:115°

    CE: 300м

    2.5K: при 30 кадр/с

    FCC: 600м

    Матрица:1/2.3-дюймовая CMOS

    Частотный диапазон видеопотока:5.8ГГц

    Диапазон рабочих температур:+10°C до +50°C

    Система фокусировки:Aerial Optimized Fixed Focus

    Тип:CGO3

    Разрешение видео:UHD 4K при 30 кадр/с

    Микрофон:есть

    Вес:195гр

    Персональная наземная станция

    Модель:ST10+

    Операционная система:Android™

    Количество каналов:10

    Дальность радиопередачи в соответствии с требованиями:

    FCC: до 800м

    CE: 400м

    Меню камеры:Баланс белого/Экспозиция/ISO/Выдержка/Разрешение видео/Частота кадров/Запись видео/Сделать фото

    Видеоприёмник:Встроенный 5.8ГГц

    Тактильная (вибрационная) и звуковая обратная связь:да

    Полётная телеметрия:да

    Разрешение LCD дисплея:854 × 480p

    Встроенный LiPo аккумулятор (Напряжение/Ёмкость):3.6В/5200мАч 18.72Втч

    Дисплей:LСD ёмкостной мульти-сенсорный 5.5 дюймов

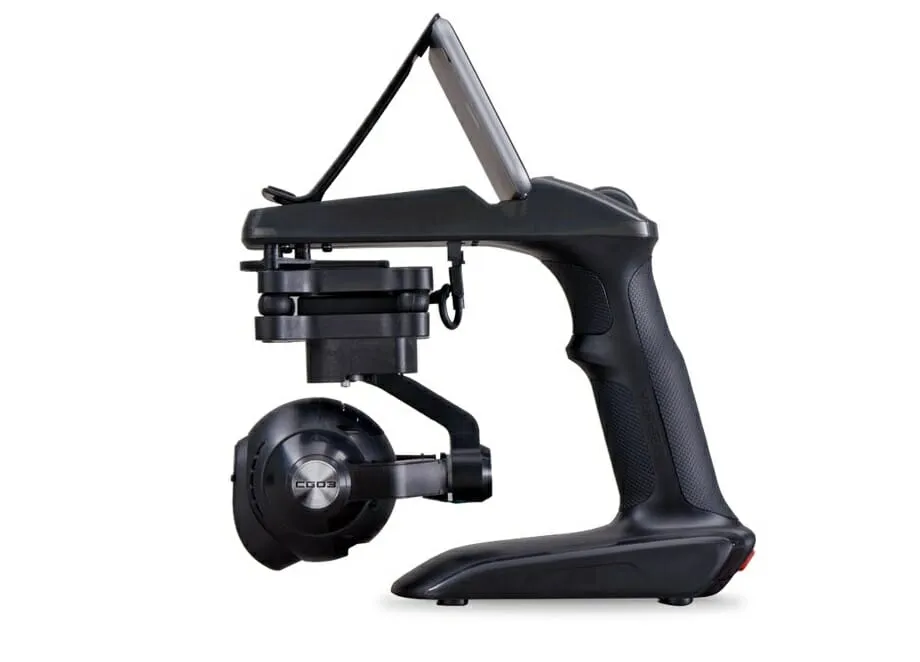

    CGO SteadyGrip

    Вес (без камеры и подвеса):395гр

    Совместим с камерами:CGO2GB/CGO2+/CGO3

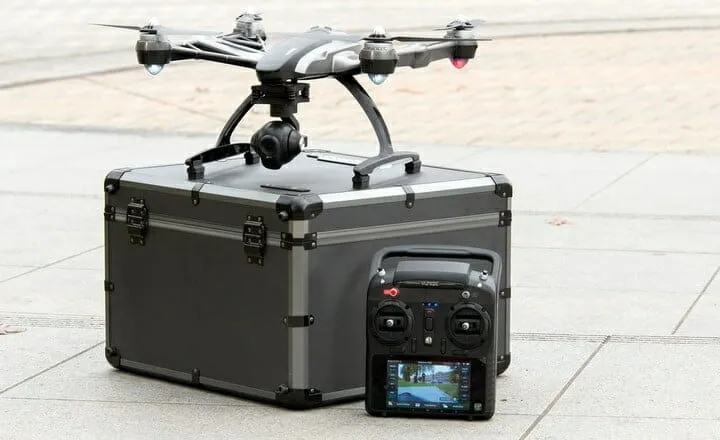

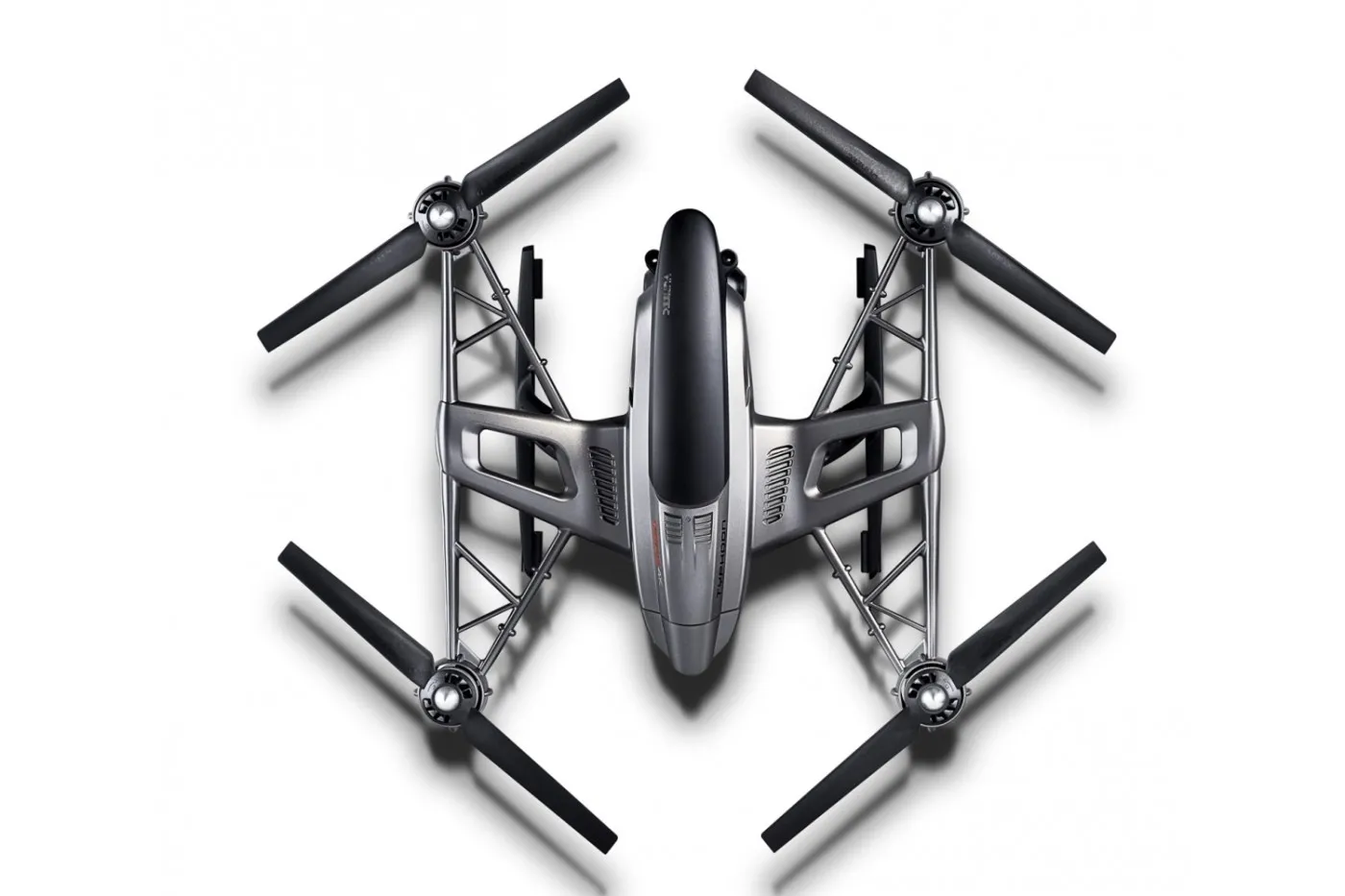

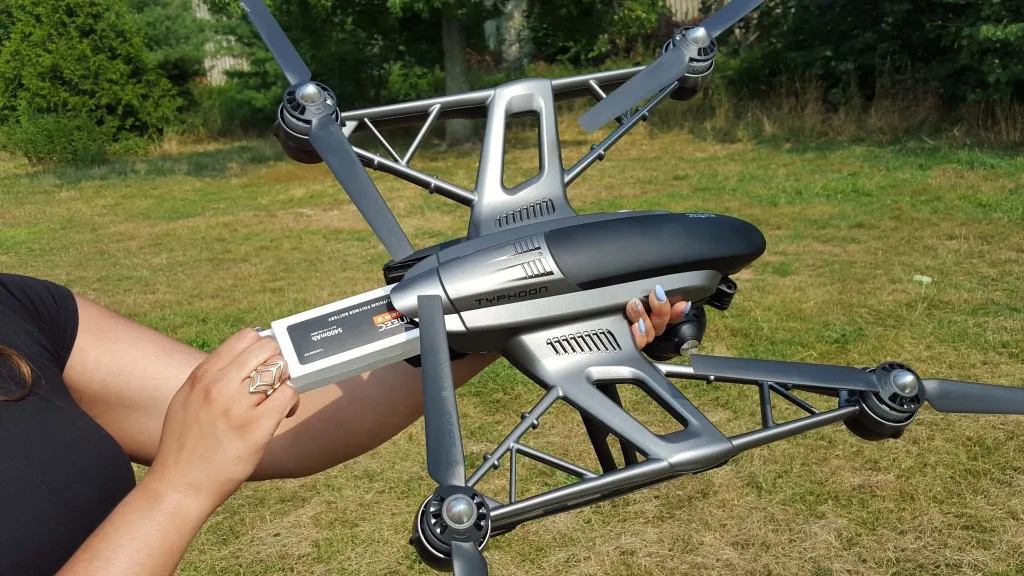

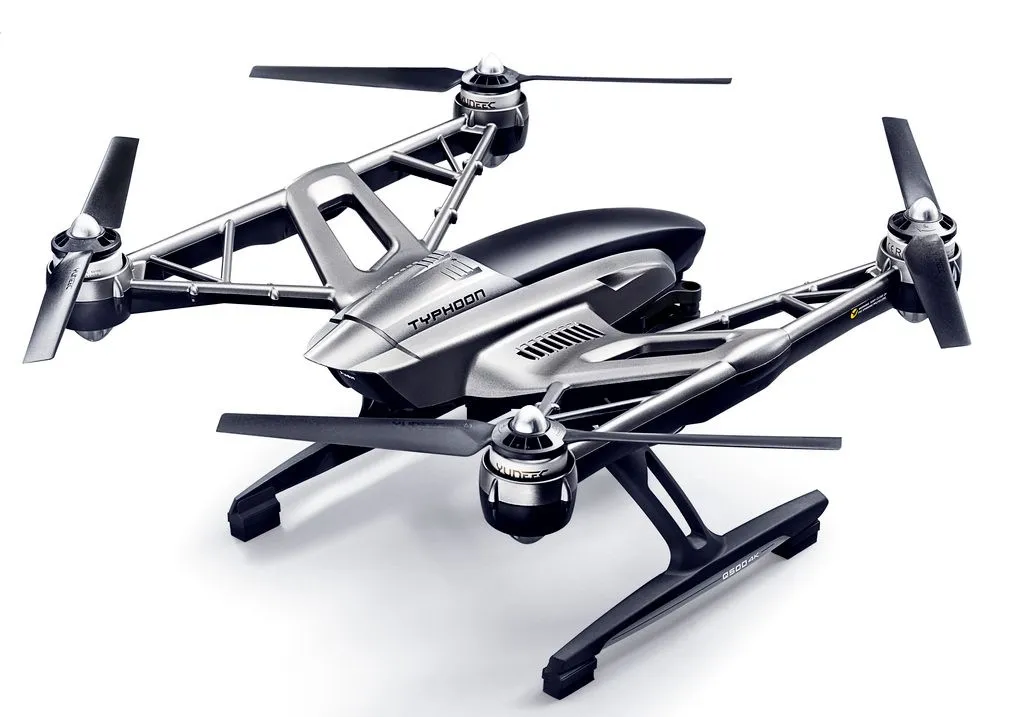

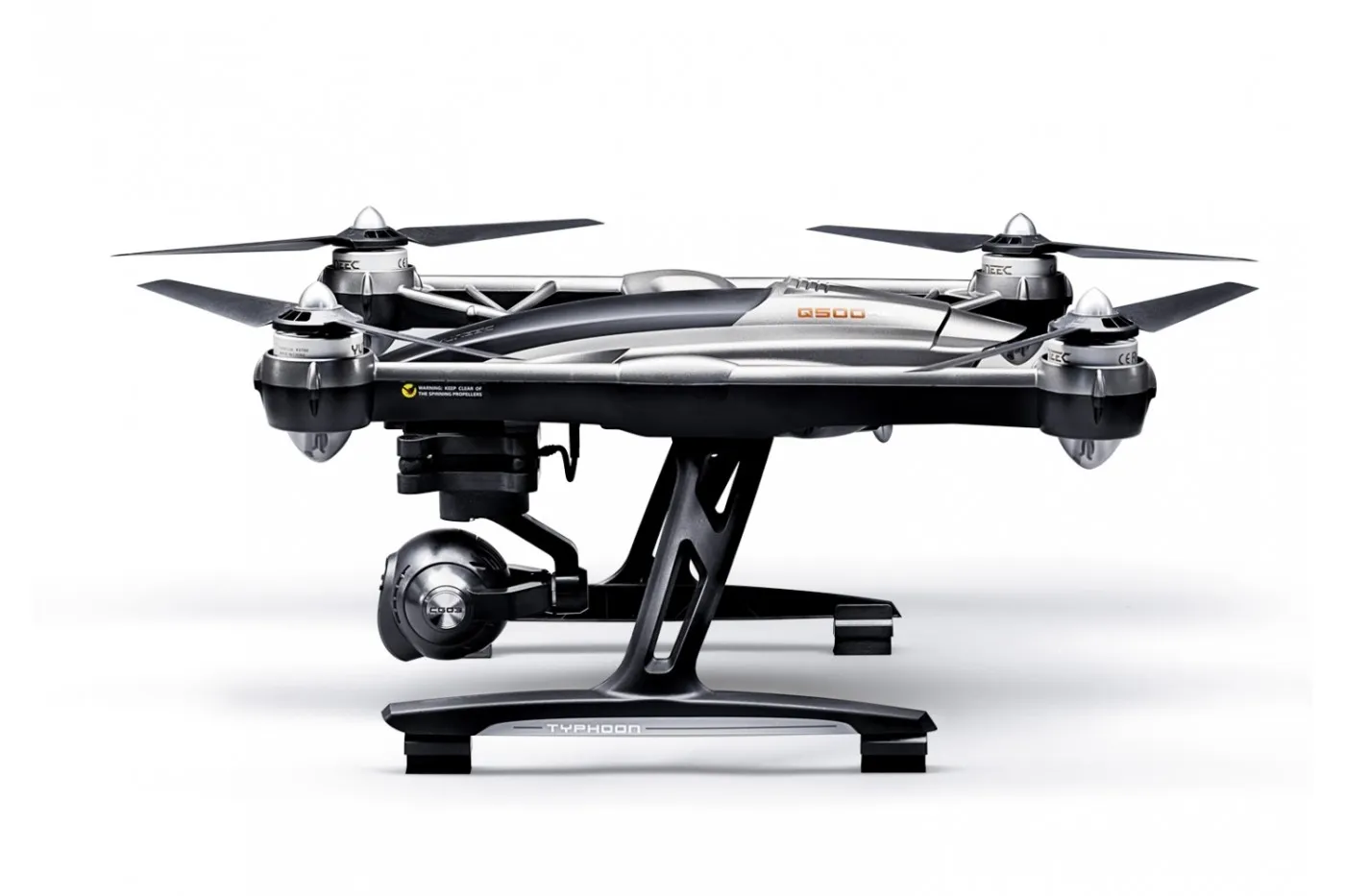

    Внешний вид

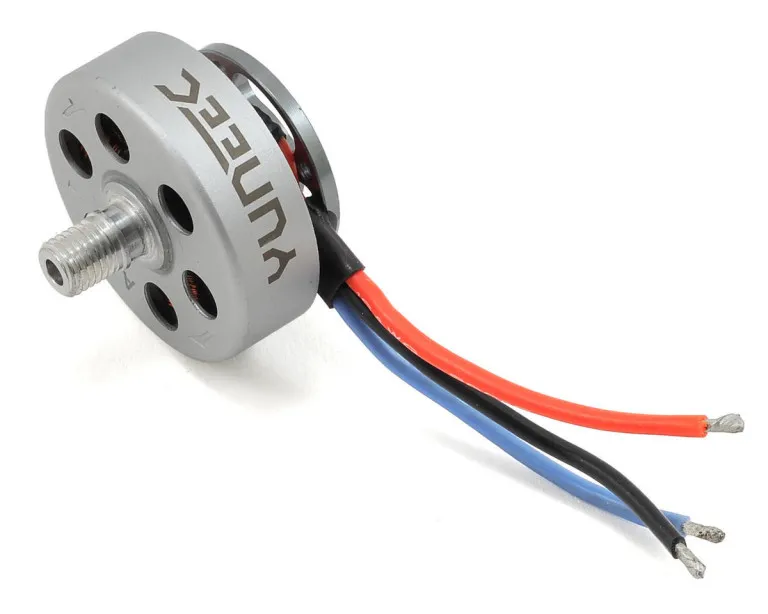

    Моторы

    Для оснащения дрона Yuneec Q500 Typhoon 4K применяются силовые установки бесколлекторного типа, которые были созданы самим разработчиком. Производительности достаточно даже в полеты при порывах ветра. В настоящее время о параметрах моторов ничего не сообщается.

    Камера

    Для дрона применяется 12 мегапиксельная 4К камера, созданная на CMOS матрице. Угол обзора составляет 115 градусов. Камера обладает встроенным трех осевым подвесом. Благодаря этому обеспечивается оптимальный уровень стабилизации изображения даже в режиме ведения видеосъемки. Для хранения фото и видео материалов, которые были сняты с воздуха, используется карта памяти microSD. Ее объем может достигать 128 гигабайтов. Комплектация включает карту на 16 гигабайтов.

    FPV

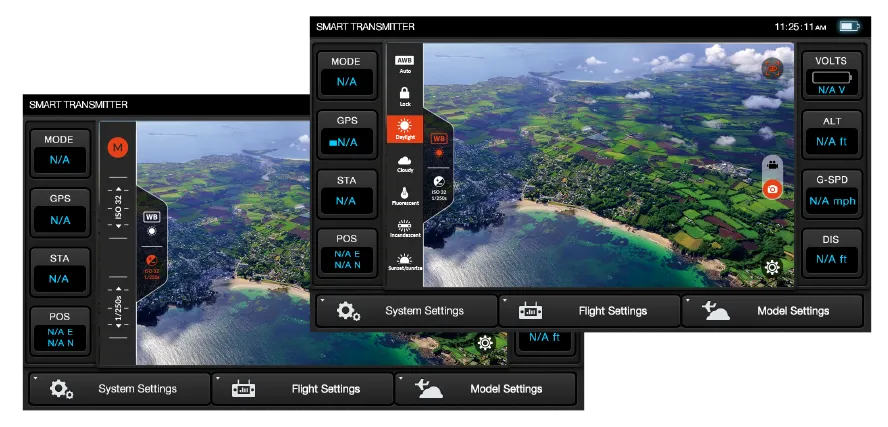

    Пилотирование от первого лица в данной модели беспилотника реализуется благодаря 10 канальному передатчику видео сигнала, который работает на частоте 5.8 Ггц. На аппаратуре управления есть встроенный монитор размером 5.5 дюймов, на который осуществляется передача видео. А модель телеметрии дает возможность отображать на дисплее основные параметры пилотирования. Уверенная трансляция видео производится на расстоянии полетов до 600 метров.

    Режимы полёта

    Пользователи могут воспользоваться следующими режимами пилотирования:

    Smart режимы

  • Watch me – активация производится при помощи аппаратуры управления. Камера коптера направляется исключительно на пользователя. Если на пульте переместить джойстик вправо или влево, то БЛА будет летать вокруг пользователя;
  • Follow me – коптер в таком режиме следует за трансмиттером, оставляя пилота в кадре;
  • Return to Home – беспилотник возвращается к трансмиттеру.
  • Angel режим

    В этом режиме возможности квадрокоптера раскрываются полностью. Углы максимально раскрыты, электронные помощники отключены. Опция подходит для пилотов с опытом управления БЛА.

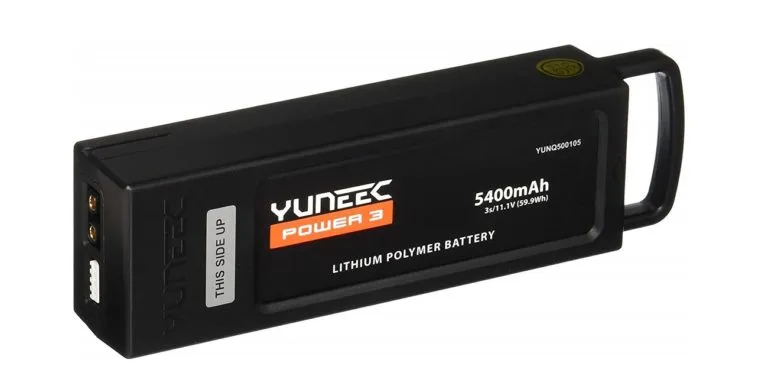

    Питание

    Для питания коптера применяется трех баночный литий полимерный аккумулятор емкостью 5400 мАч. Комплектация включает в себя сразу два АКБ. Судя по заявленным разработчиком данным, длительность полетов на полном заряде составляет 25 минут. Во время тестовых испытаний это время составило до 22 минут. Для зарядки используется зарядный блок из комплекта. Но также зарядить можно и от прикуривателя авто при помощи специального кабеля.

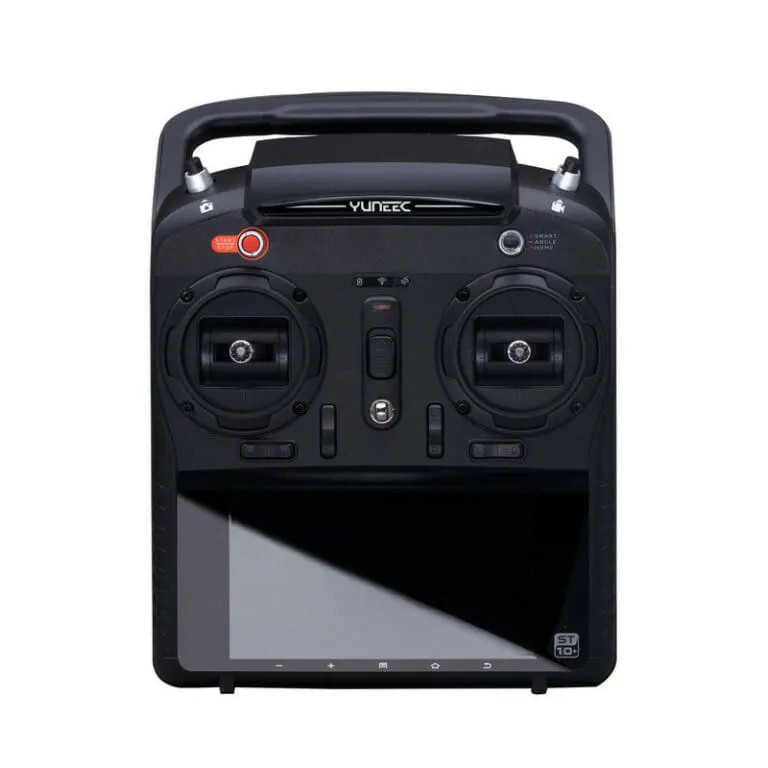

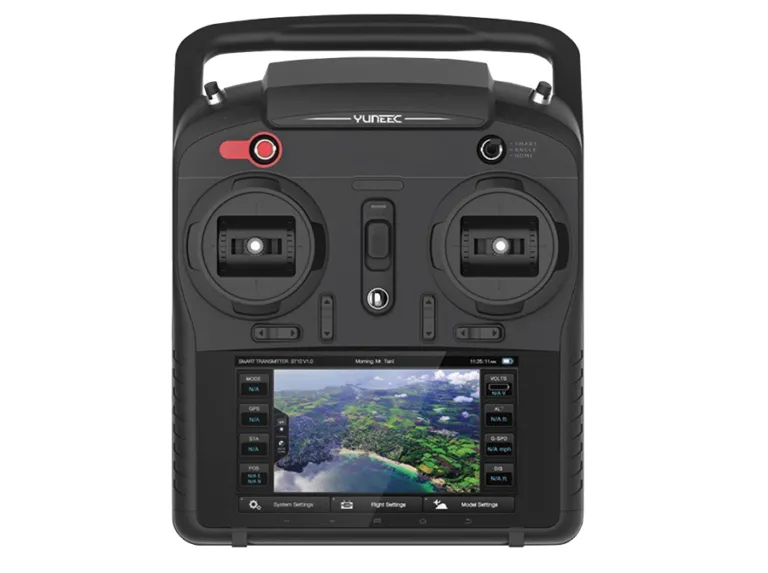

    Персональная наземная станция

    Для управления беспилотным аппаратом применяется десяти канальный наземный пульт управления Yuneec ST10+, который обладает встроенным сенсорным монитором размером 5.5 дюймов. Передапча сигналов осуществляется на частоте 2.4 Ггц. С помощью встроенного видео приемника осуществляется прием видеопотока с камеры квадрокоптера и вывод его на экран.

    Для питания наземной станции управления применяется двух баночная литий полимерная батарея емкостью 5200 мАч. Для зарядки в комплекте есть специальное зарядное устройство. Максимальная удаленность составляет 800 метров.

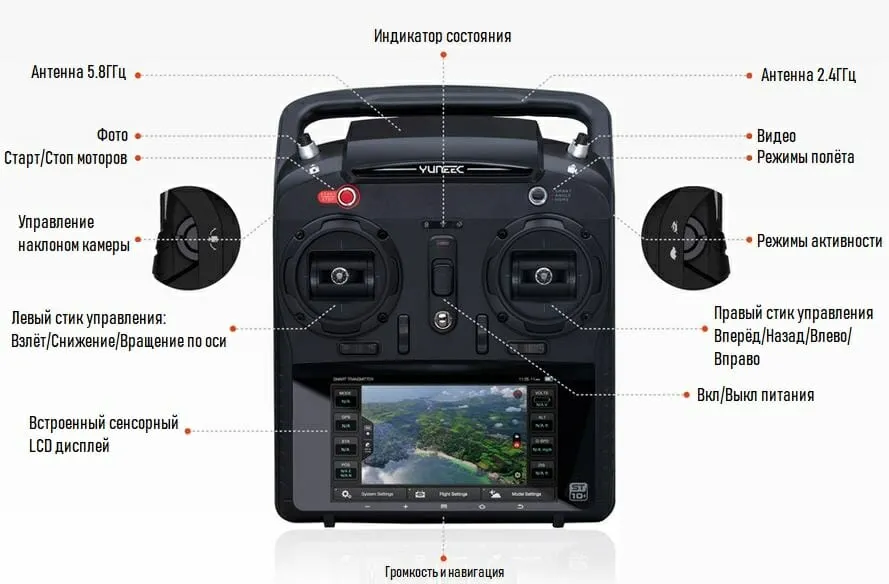

    Назначение кнопок и переключателей

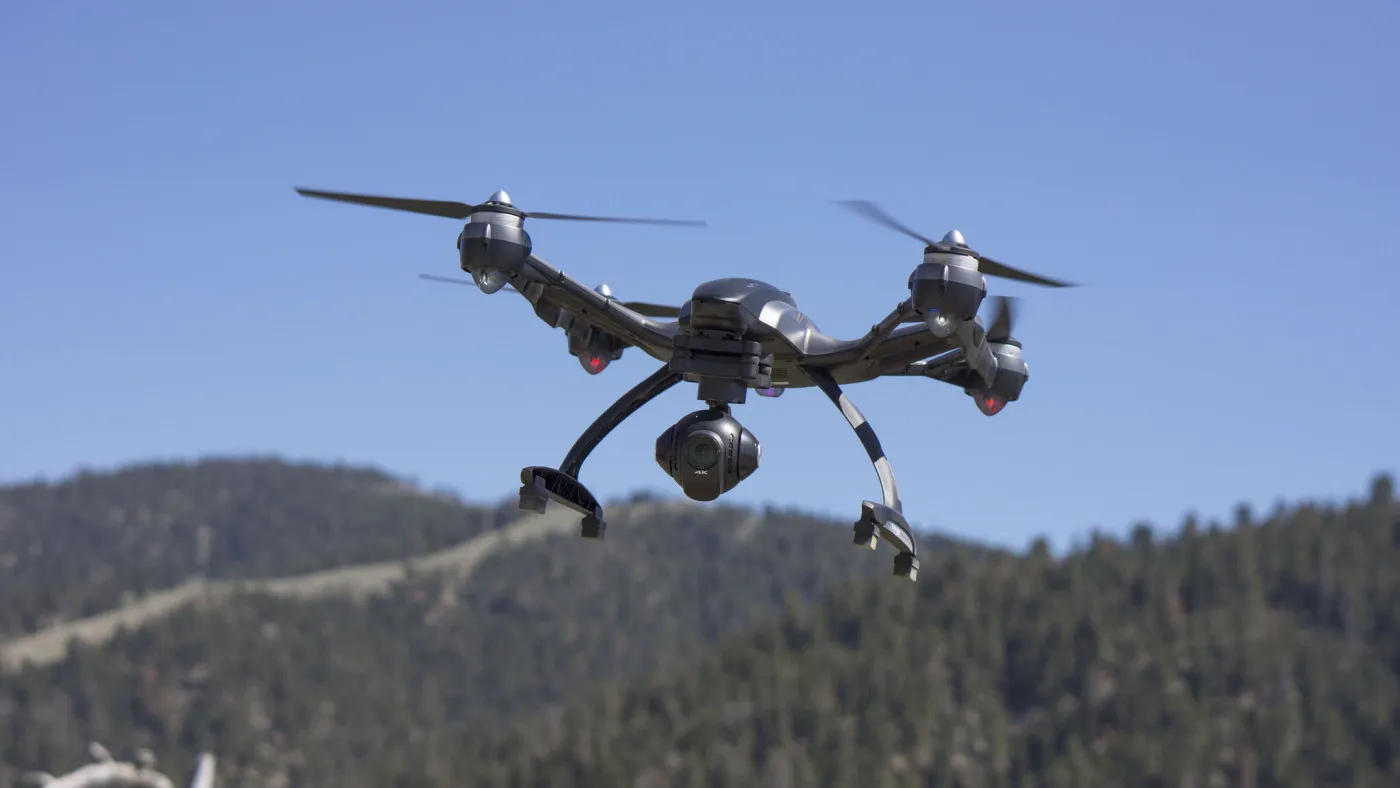

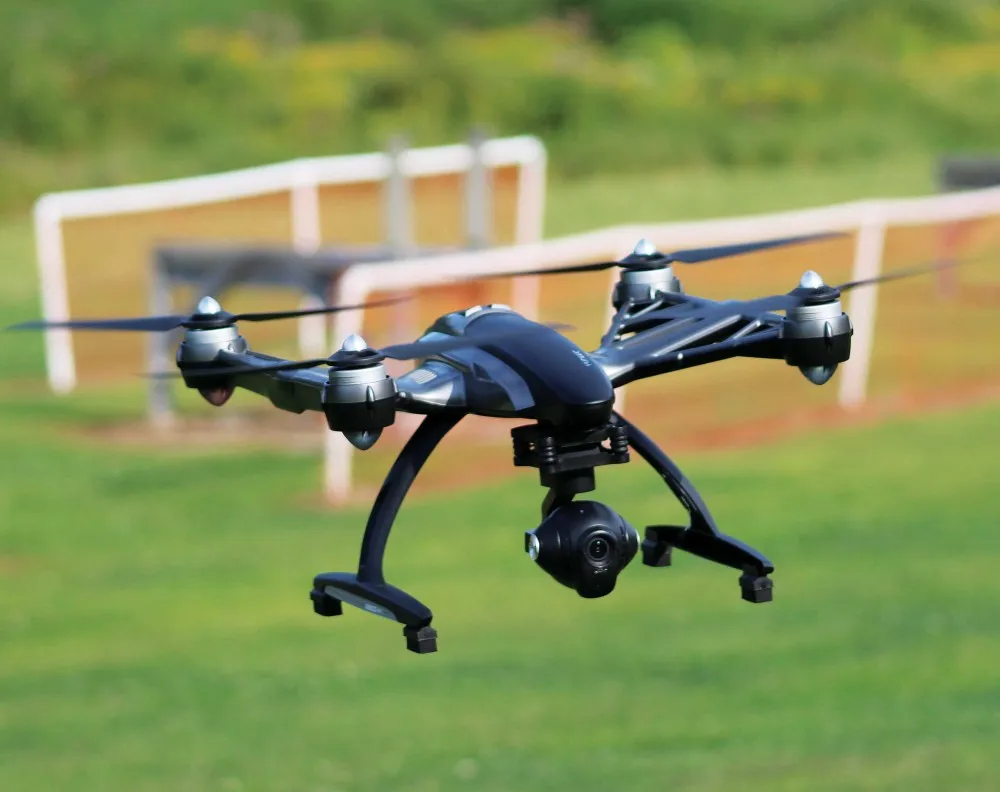

    Тест-драйв

    Во время полетов дрон динамичен и устойчив к порывам ветрам. Следует обратить внимание на способность коптера точно удерживать свое положение. Для первого пилотирования рекомендуется отдать предпочтение Smartрежиму. При этом квад не взлетит, пока не поймает десять спутников, что обеспечивает безопасность и стабильность полета. Отлично работает опция Безопасный круг. Безопасная зона для пользователя находится в радиусе до 8 метров.

    Беспилотник не превышает этот показатель даже по команде самого пилота. Без замечаний работают все запрограммированные режимы. Angel придется по душе пилотам с большим опытом пилотирования. При этом следует помнить, что опция Безопасного круга отключается.

    Если по ряду причин связь с коптером будет потеряна, то беспилотник Yuneec Q500 Typhoon 4K выполнит возврат домой в автономном режиме. Он вернется к трансмиттеру.

    При использовании Home Mode квад возвращается к пульту управления и совершает мягкую посадку. Она производится в пределах безопасного круга. При этом на пути у устройства не должно иметься никаких помех.

    Цена

    Коптер Yuneec Q500 Typhoon 4K представлен в разных интернет магазинах по средней стоимости 400 долларов.

    Вывод

    КОМПЛЕКТАЦИЯ 10/10

    НАДЕЖНОСТЬ 10/10

    ВРЕМЯ ПОЛЕТА 9/10

    ФУНКЦИОНАЛЬНОСТЬ 8/10

    КАМЕРА 9/10

    ЦЕНА 4/10

    КОМПАКТНОСТЬ 5/10

    ЛЕТНЫЕ КАЧЕСТВА 8/10

    ЦЕНА/КАЧЕСТВО 10/10

    ПЛЮСЫ

  • Качество съемки;
  • Высококачественная конструкция;
  • Наличие трех осевого подвеса;
  • Оформление;
  • Летные характеристики;
  • Готовность к полетам сразу после покупки.
  • Пилотирование от первого лица;
  • Запрограммированные режимы;
  • CGO Steadygrip V3 в комплектации;
  • Высокая точность позиционирования;
  • МИНУСЫ

  • Нет опции облета помех;
  • На батарее не имеется индикатора для отслеживания уровня заряда, отслеживание возможно только на трансмиттере;
  • Дальность полетов от первого лица.
  • Это прекрасное решение для любительской съемки с воздуха. Отличная альтернатива более дорогим аналогам на рынке беспилотных аппаратов. Это устройство придется по душе опытным пользователям. Стоит помнить о том, что квадрокоптер поставляется уже в полном комплекте и не требует доработок. Рекомендуется для лиц старше 16 лет.

    Фото

    Видео
