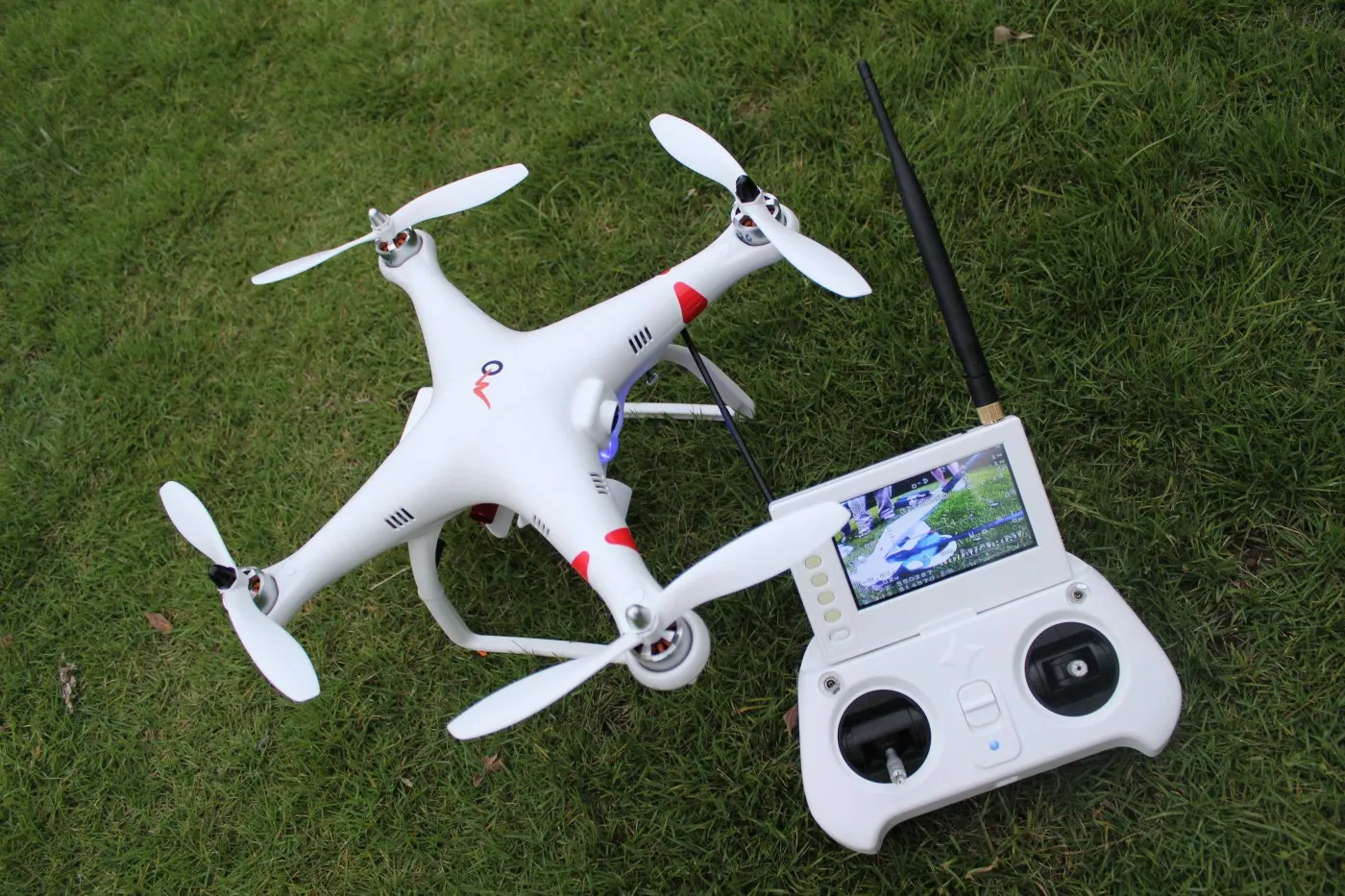

Обзор квадрокоптера Chitwan QW350-2

access_time06.05.2019
perm_identity Автор admin
folder_open Chitwan, Обзоры
5/5 - (1 голос)

Содержание статьи

  • 1 Введение
  • 2 Комплектация
  • 3 Обзор
    • 3.1 Разборка
    • 3.2 GPS модуль
    • 3.3 Моторы
    • 3.4 Регуляторы ESC
    • 3.5 Чипы управления
    • 3.6 FPV камера
    • 3.7 VTX
  • 4 Радиоуправление
    • 4.1 Кнопки PWR, назначение переключателей
    • 4.2 FPV монитор
  • 5 Итоги
    • 5.1 ПРЕИМУЩЕСТВА
    • 5.2 НЕДОСТАТКИ
  • 6 Фото
  • 7 Видео

Введение

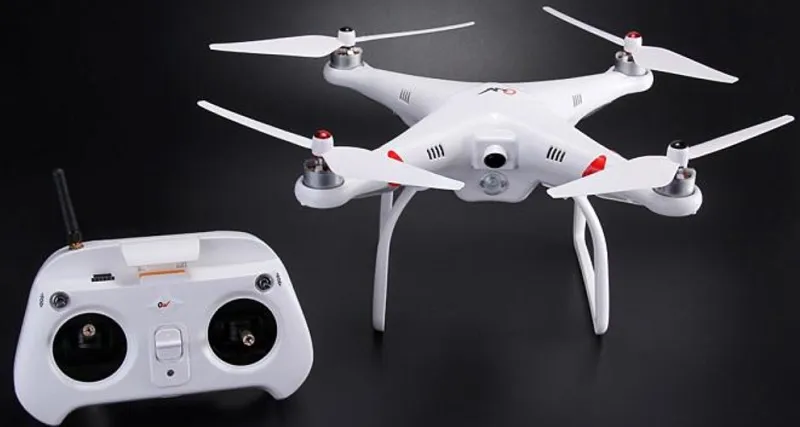

Из-за сильного сходства с коптером DJI первой серии квадрокоптер QW350-2 приобрел большую популярность среди покупателей. Это беспилотный аппарат 350-ой серии, оснащаемый силовыми агрегатами бесколлекторного типа.

Особенностью данного продукта является наличие курсовой видеокамеры в комплекте, функционирующей совместно с аппаратурой для передачи видео аналогового типа, что является не типичным для квадрокоптеров такого класса решением. Помимо этого имеется интегрированный OSD-модуль, позволяющий показывать на экране всю необходимую телеметрию.

Комплектация

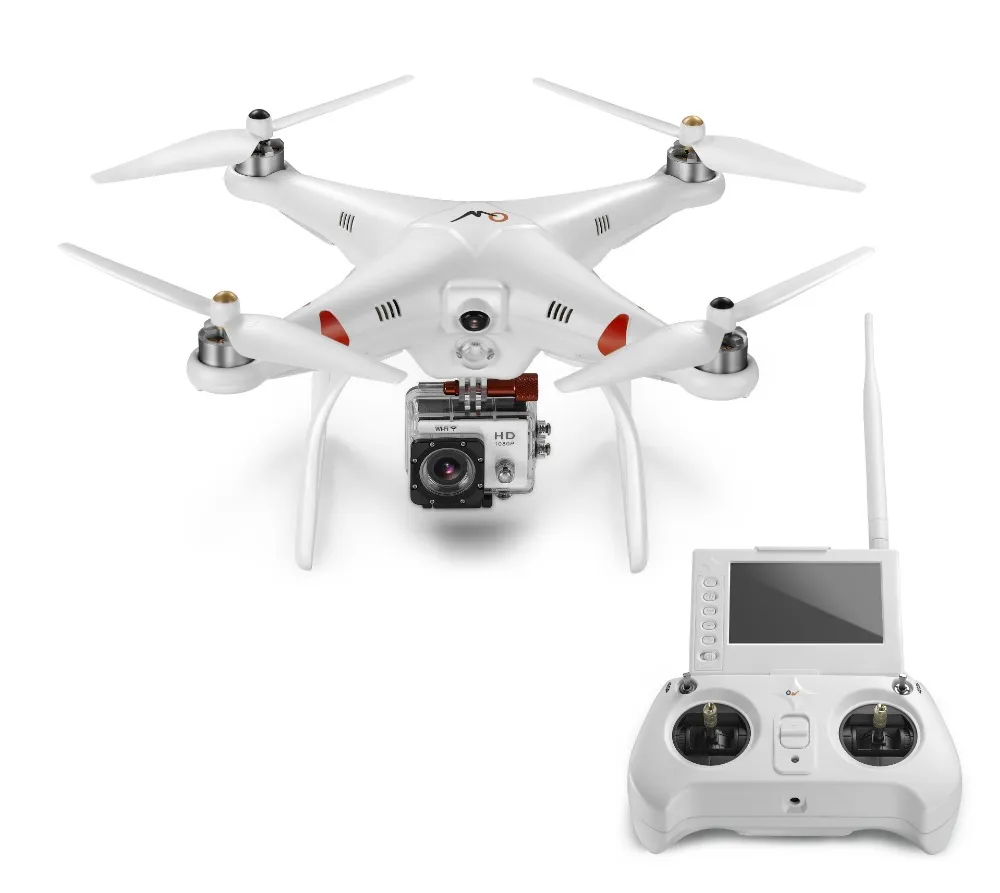

В комплекте с летательным аппаратом идет следующее:

  • Восемь запасных несущих винтов (8045 4 CW/4 CCW);
  • Восемь наклеек синего и красного цвета, которые клеятся на лучи модели;
  • ЗУ для аккумуляторов квадрокоптера;
  • ЗУ для аккумуляторов пульта управления;
  • Пульт управления, для питания которого в комплекте предусмотрены четыре батарейки формата «АА»;
  • Руководство (на китайском и английском языках);
  • Держатель для телефона (чтобы использовать смартфон как камеру);
  • Литиево-полимерная аккумуляторная батарея 3S 2700 мАч 20С с разъёмом типа JST.

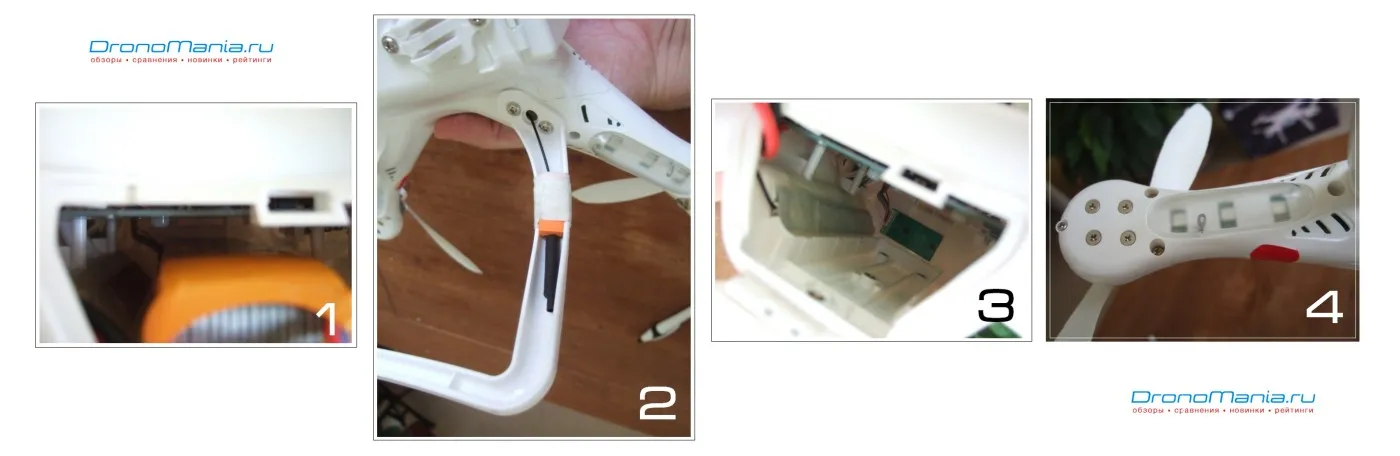

  • Обзор

    1. Достаточно вместительный, в особенности по высоте отсек для аккумуляторной батареи.

    2. Антенна 433 МГц располагается на правой опоре сзади.

    3. Антенна 5.8 ГГц размещена внутри отсека для аккумуляторных батарей.

    4. Аналогичный DJI Phantom тип светодиодов.

    Если не брать в расчет батарею, масса модели составит 624 грамма. Вес аккумулятора — 183 грамма. Суммарный вес 807 грамм.

    В процессе тестовых испытаний продолжительность пилотирования дрона Chitwan составила четверть часа.

    Разборка

    На то, чтобы полностью разобрать беспилотник, уйдет не более трех минут. Процедура может понадобиться для чистки беспилотного летательного аппарата от пыли и грязи. Все детали надежным образом закреплены.

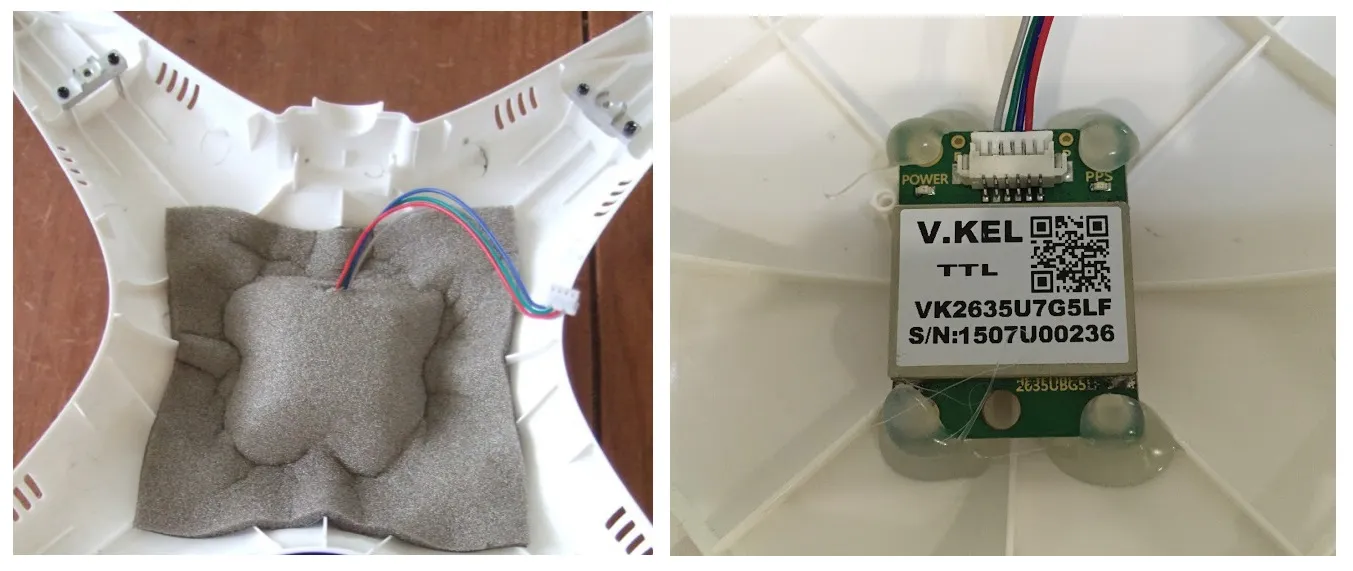

    GPS модуль

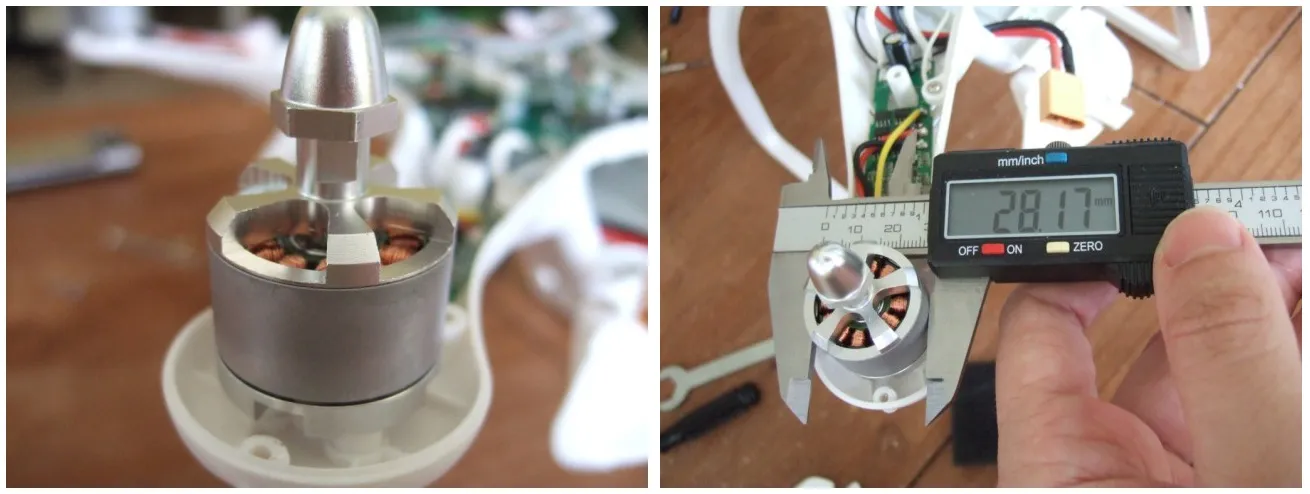

    Моторы

    Силовые установки 2212 являются прекрасной копией моторов «DJI Phantom».

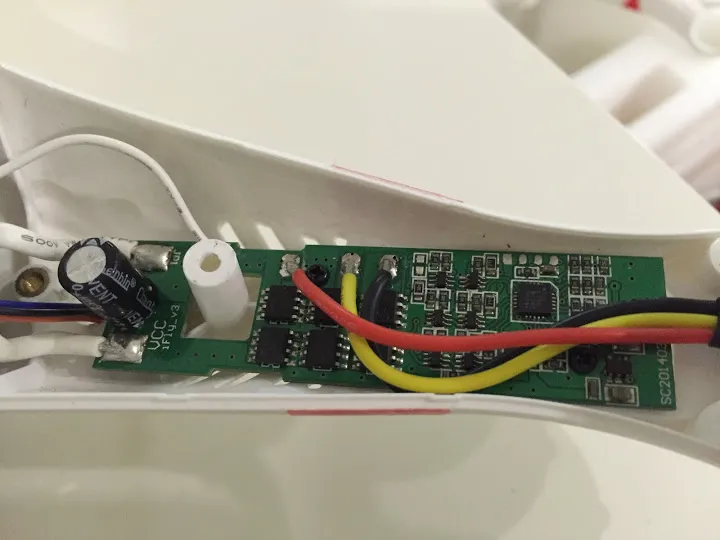

    Регуляторы ESC

    Пока что отсутствует информация о пиковом значении тока. Пайка осуществлена должным образом и не вызывает каких-либо нареканий.

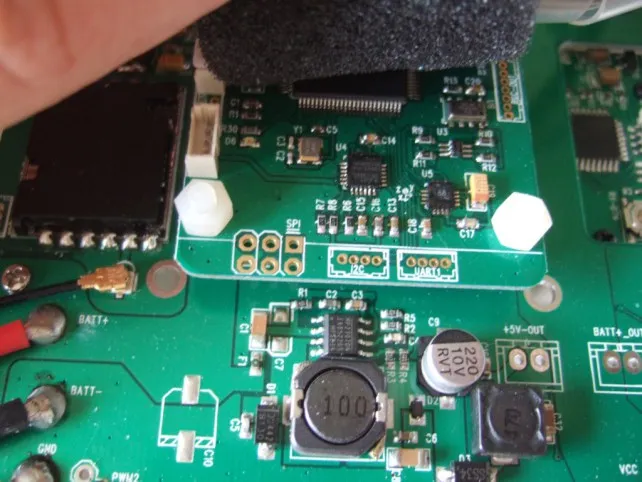

    Чипы управления

    Предусмотрен порт BGC, который вероятнее всего необходим для того, чтобы управлять подвесом. Имеется порт UART, необходимый для подключения телеметрии посредством Bluetooth. Также имеется 8-битный чип от Atmega.

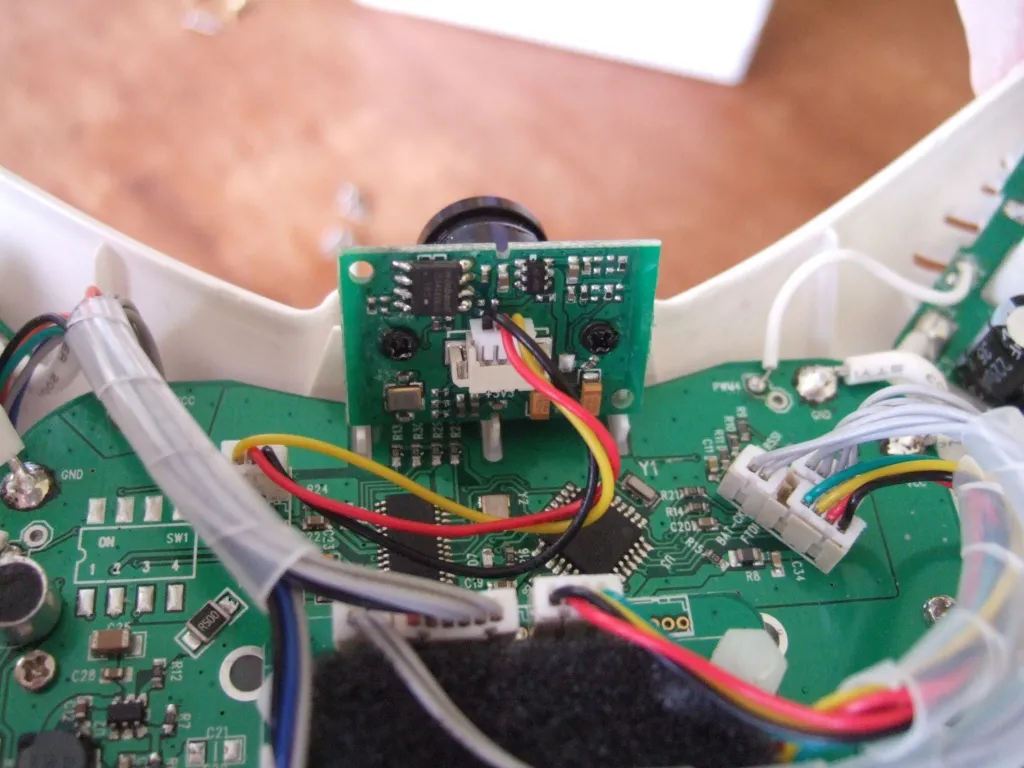

    FPV камера

    Курсовая камера характеризуется отличным качеством. С целью повышения качества картинки предусмотрен регулятор светочувствительности и цветопередачи, что актуально при пилотировании в режиме съемки.

    VTX

    Под термоусадкой располагается видеопередатчик, мощность которого находится на отметке 400 Мвт.

    Радиоуправление

    Аппаратуры управления обладает оригинальной формой, характерной чертой является хват американского типа, при котором для перемещения стиков задействуются два больших пальца.

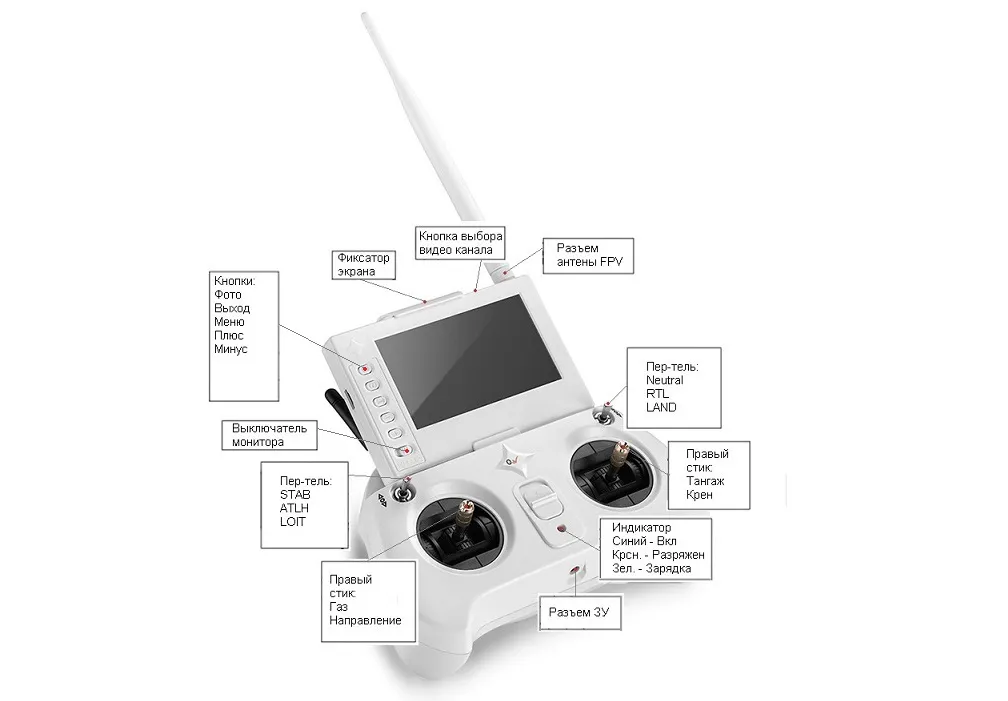

    Кнопки PWR, назначение переключателей

  • Два двухосевых стика;
  • Трехпозиционный переключатель слева. (Alth – удержание коптера на высоте, STAB – стабилизация, LOIT – задержка в текущем положении);
  • Кнопка, отвечающая за включение, может использоваться в нескольких положениях: зарядка, включение, а также выключение;
  • Трехпозиционный переключатель справа, необходимый для смены режимов пилотирования. (OFF — отключение тумблера; RTL — возвращение дрону к точке взлета; LAND — мягкой посадка на точку взлета).
  • Стоит отметить и то, что рабочий процесс аппаратуры осуществляется на частотах в пределах 800 ГГц за счет RF-чипа.

    FPV монитор

    Монитор обладает диагональю 4.3 дюйма. Производитель не предусмотрен защиты от солнечных лучей, из-за чего будет довольно проблематично рассмотреть информацию на дисплее в безоблачную погоду. Качество изображения на мониторе оставляет желать лучшего, однако ситуацию можно будет улучшить за счет использования регулятор контраста и яркости. Имеется разъем RP-SMA, который необходим для подключения высокочастотных антенн. Слева от монитора расположена небольшая и не бросающаяся в глаза кнопка, предназначенная для переключения частот.

    Итоги

  • СООТНОШЕНИЕ СТОИМОСТЬ/КАЧЕСТВО 10/10
  • КАМЕРА 6/10
  • ФУНКЦИОНАЛ 9/10
  • ЛЕТНЫЕ ПОКАЗАТЕЛИ 9/10
  • НАДЕЖНОСТЬ 8/10
  • СТОИМОСТЬ 7/10
  • КОМПАКТНОСТЬ 7/10
  • КОМПЛЕКТАЦИЯ 7/10
  • ДЛИТЕЛЬНОСТЬ ПОЛЕТА 8/10
  • ПРЕИМУЩЕСТВА

  • FPV камера;
  • Мощные аккумуляторные батареи в аппаратуре управления;
  • Демократичная стоимость.
  • Силовые установки бесколлекторного типа;
  • Отличный приемник;
  • Предусмотрен видеорегистратор в мониторе;
  • Динамика;
  • Качественная сборка;
  • НЕДОСТАТКИ

  • В комплектации не предусмотрен кабель для соединения с компьютером;
  • Трудности с управлением;
  • Качество работы видеорегистратора оставляет желать лучшего.
  • В квадрокоптере присутствует курсовая камера приемлемого качества, отличный радиодиапазон. Прежде, чем начать эксплуатировать летательный аппарат в динамичном пилотировании, будет не лишним совершать тренировочные полеты, так как важно разобраться со всеми нюансами управления и привыкнуть к нему. Модель является прекрасным вариантом для тех пользователей, который уже имеют опыт пилотирования устройств подобного типа.
