Обзор квадрокоптера Cheerson CX-22

access_time05.05.2019
perm_identity Автор admin
folder_open Cheerson, Обзоры
5/5 - (1 голос)

Содержание статьи

  • 1 Введение
  • 2 Обзор
  • 3 Режимы и функции
  • 4 Комплектация
    • 4.1 CX-22 Standard
    • 4.2 СX-22 А Set
  • 5 Внешний вид
  • 6 Спецификация
  • 7 GPS модуль
  • 8 Аккумуляторная батарея
  • 9 Трансмиттер
    • 9.1 Монитор
    • 9.2 Спецификация
  • 10 Камера
    • 10.1 Спецификация
  • 11 Вывод
    • 11.1 ПЛЮСЫ
    • 11.2 МИНУСЫ
  • 12 Фото
  • 13 Видео

Введение

Китайский производитель «JH TOYS INDUSTRIAL CO., LIMITED» в очередной раз удивил поклонников беспилотников, представив Cheerson CX-22. Эта модель квадрокоптера была создана на основе Cheerson CX-20. Он уже полюбился многим пользователям в разных странах мира.

От своего предшественника беспилотник унаследовал лучшие черты. Компания приняла во внимание мнение потребителей и использовала для своей новинки более качественный пластик, установила GPS модуль для осуществления позиционирования наибольшей точности. Также модель обзавелась комплектом FPV, который помогает записывать видео в высоком качестве, установила двух осевой подвес для обновленной камеры и провела доработку ПО. В итоге пользователи получают отличный беспилотник для бытовой съемки с воздуха.

Обзор

По своим параметрам пилотирования Cheerson CX-22 достаточно хорош. Стоит отметить устойчивость к ветреной погоде и тягу в вертикальном положении. По этим характеристикам дрон отличается от своего предшественника. При помощи контроллера и OSD модуля телеметрия выводятся летные показатели и прочие важные параметры, которые нужно знать пилоту.

Новинка коптера доступна в двух враиантах комплектов: «CX-22 Standard accessories» и «СX-22 А Set». Приобрести CX-22 можно в двух комплектациях: «CX-22 Standard accessories» и «СX-22 А Set». Первый набор включает в себя максимальную комплектацию (чехол для дрона + дрон + пульт управления + 7-ми дюймовый FPV монитор + 1080Р камера + 2-х осевой подвес для камеры + 5.8G передатчик + 5.8G приемник + 8Гб карта памяти + АКБ и зарядные устройства для монитора и самого дрона).

Второй набор бюджетный и он включает в себя только квадрокоптер CX-22 (без подвеса и камеры), пульт управления (без монитора), АКБ для дрона и зарядное устройство, все идет в стандартной картонной упаковке. Этот варианта комплектации для пилотов, которые не имеют возможности приобрести полный комплект.

Беспилотник представлен в двух версиях комплектов. Недорогая комплектация может быть дополнена в последующем необходимыми элементами. Для дооснащения есть три варианта наборов опций.

Разработчик предлагает следующие наборы дооснащения:

  • «СX-22 D Set Monitor» обладает дополнительно монитором 7 дюймов, аккумулятором для дисплея и зарядным блоком.

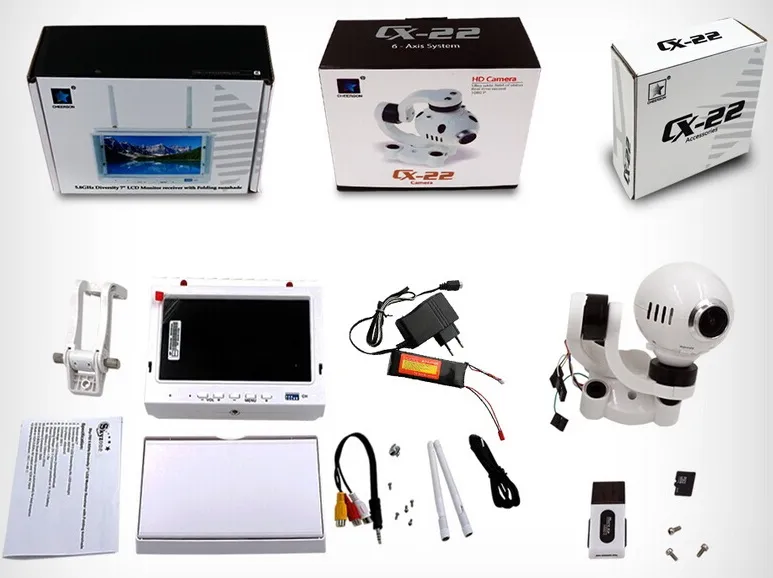

  • «CX-22 B Set Camera + Monitor», включающий 1080Р камеру, 2-х осевой подвес, 5.8G передатчик/приемник, 7-ми дюймовый FPV монитор, аккумулятор для монитора, зарядное устройство, 8 Гб карту памяти;
  • «CX-22 С Set Camera». В отличие от первого в нем представлен также монитор и приемник 5.8 G;
  • Режимы и функции

  • Следуй за мной;
  • Headless Mode;
  • Удержание заданной высоты;
  • Полет вокруг объекта.
  • Возврат домой. Пользователям не нужно будет переживать о потере устройства в моменты обрыва связи. Дрон вернется в точку взлета автоматически и выполнит аккуратную посадку:
  • При любом режиме пилотирования беспилотнику удается создавать даже в условиях плохой освещенности отличные по качеству фото и видео материалы.

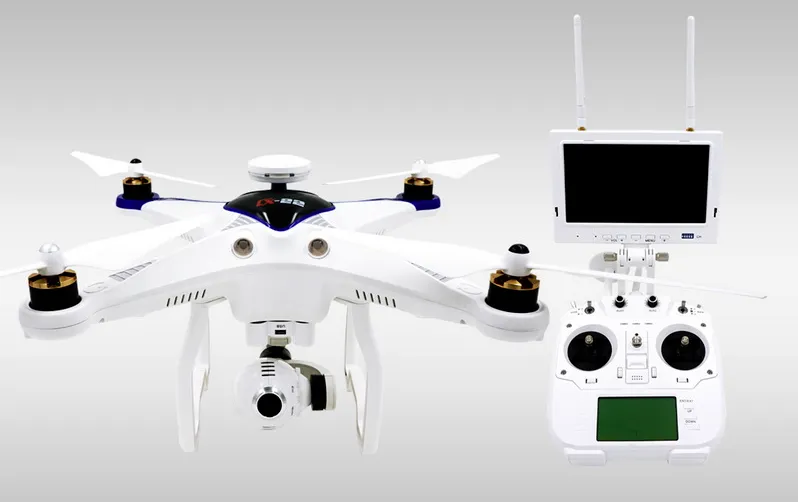

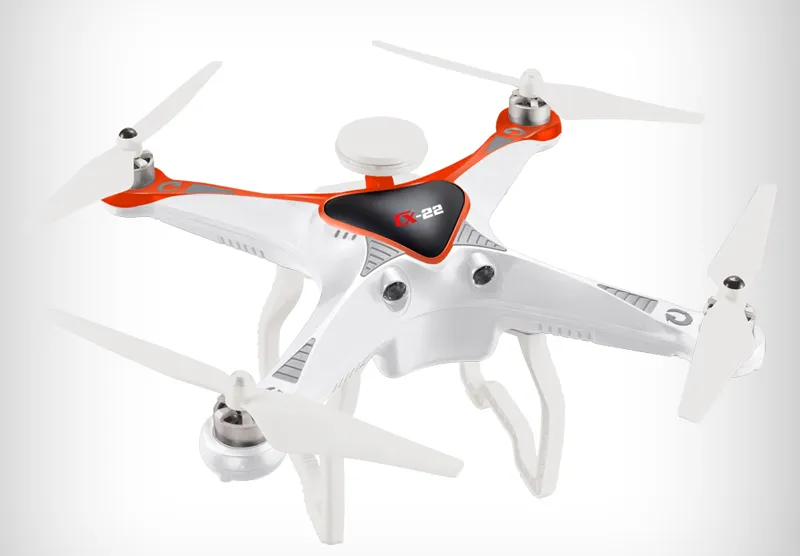

    Устройство выпускается в трех цветовых решениях:

  • Бело-голубой;
  • Бело-оранжевый;
  • Черно – оранжевый.

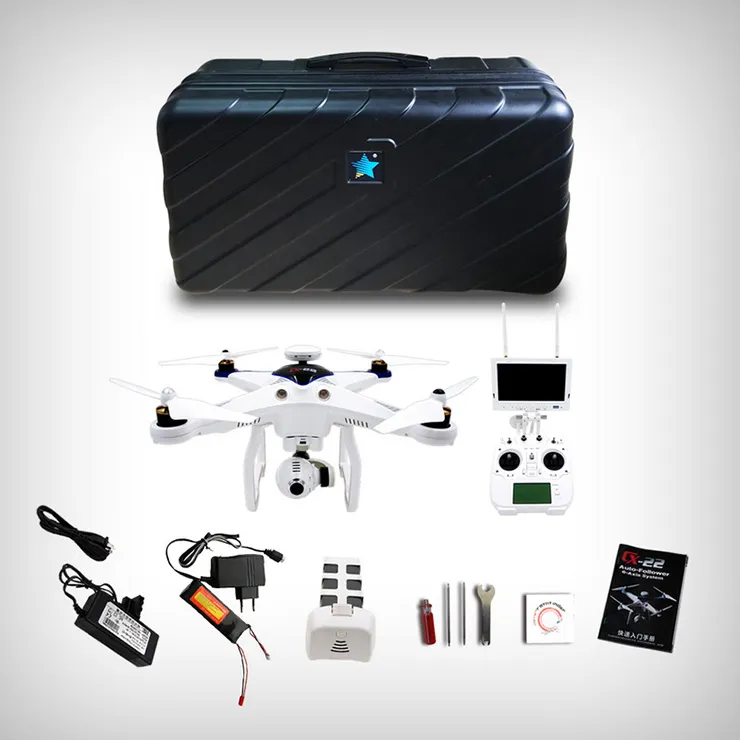

  • Комплектация

  • 2-х осевой подвес для FHD камеры
  • Аккумулятор для монитора 2S 2000mAh LiPo c JST разъемом (в комплекте)
  • 2, 5.8G дипольные антенны
  • Пульт контроля (работает от 4-х батареек формата «АА» 1.5V в комплект не входят)
  • Зарядное устройство для АКБ монитора
  • 7-ми дюймовый FPV TFT монитор
  • 1 USB microSD card reader
  • Крепежные винты
  • 1080P HD камера
  • Квадрокоптер Cheerson CX-22
  • Чехол для транспортировки дрона
  • Инструмент
  • Инструкция
  • 8Гб microSD карта
  • AV-кабель
  • Зарядное устройство для АКБ дрона
  • Литий-полимерный аккумулятор 3S 11.1V 5400mAh 20C (в комплекте)
  • USB кабель для зарядки АКБ дрона
  • Несущие винты

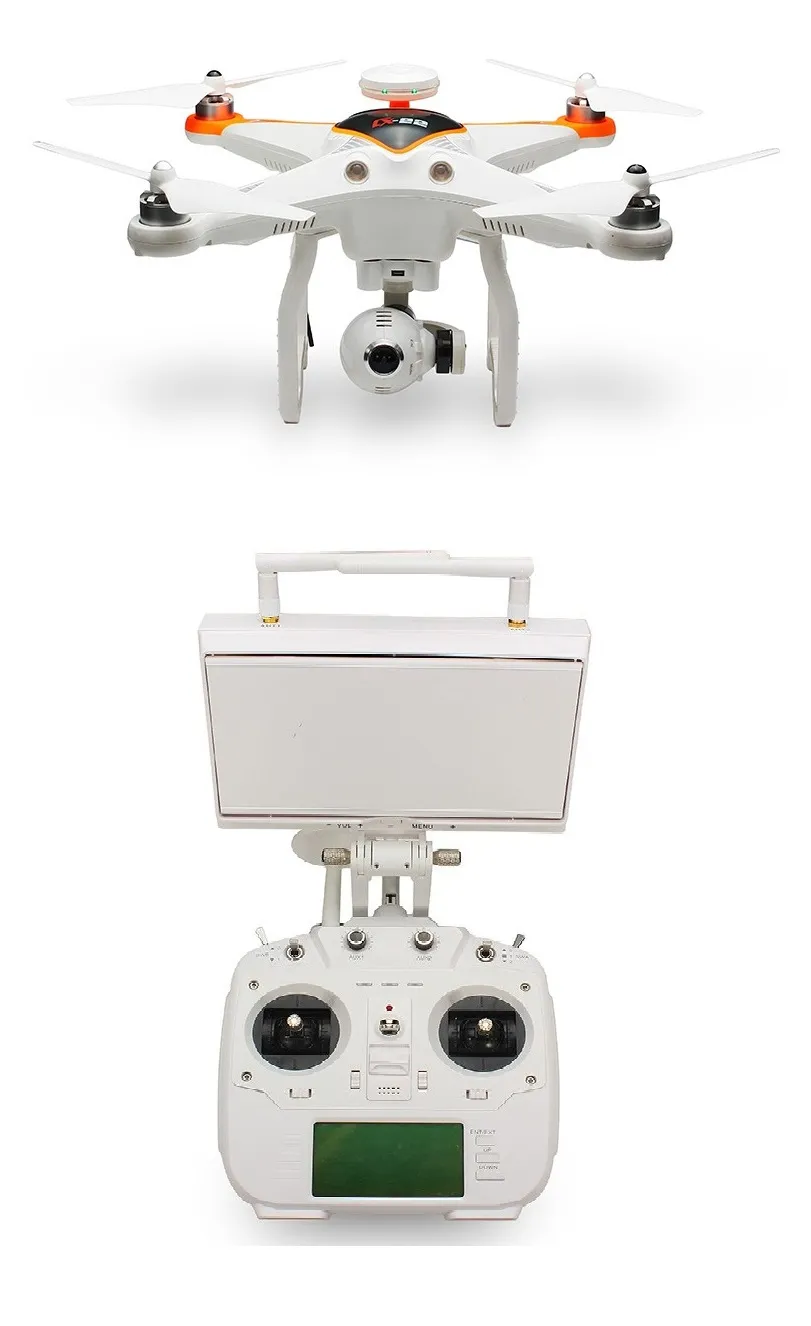

  • CX-22 Standard

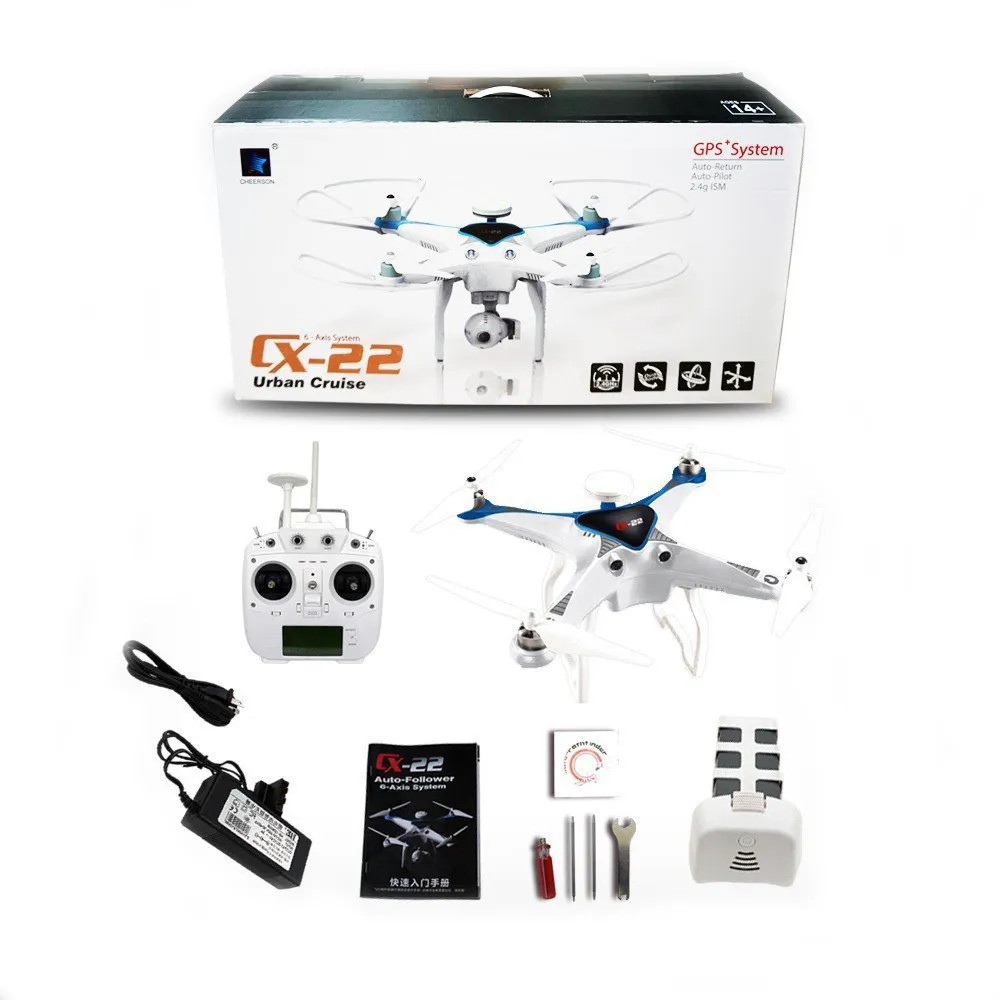

    СX-22 А Set

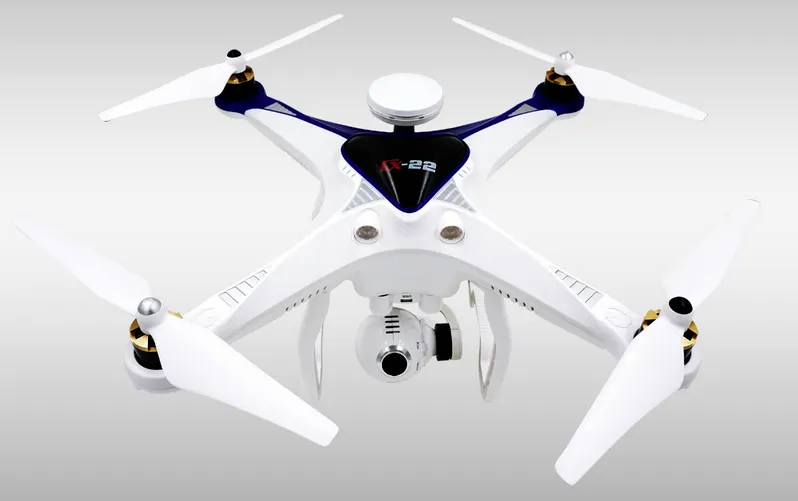

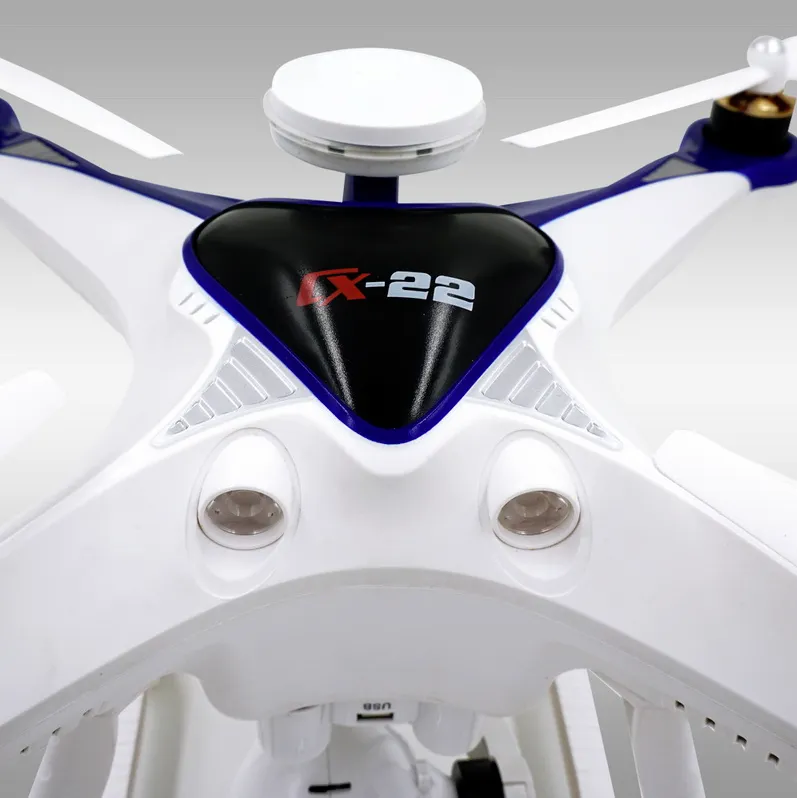

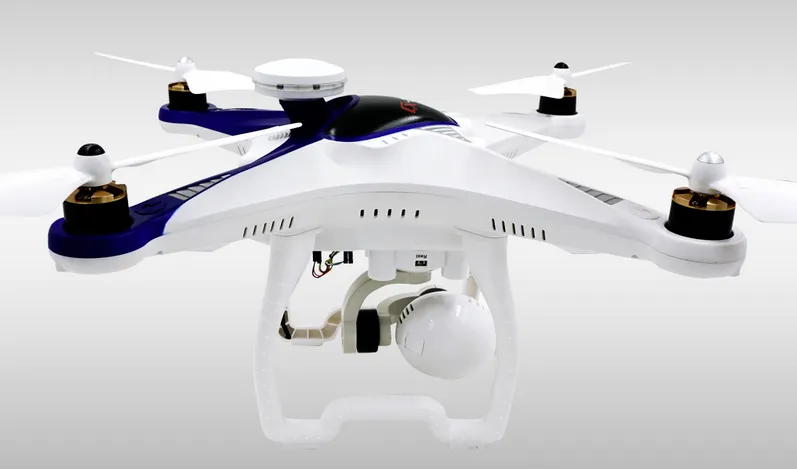

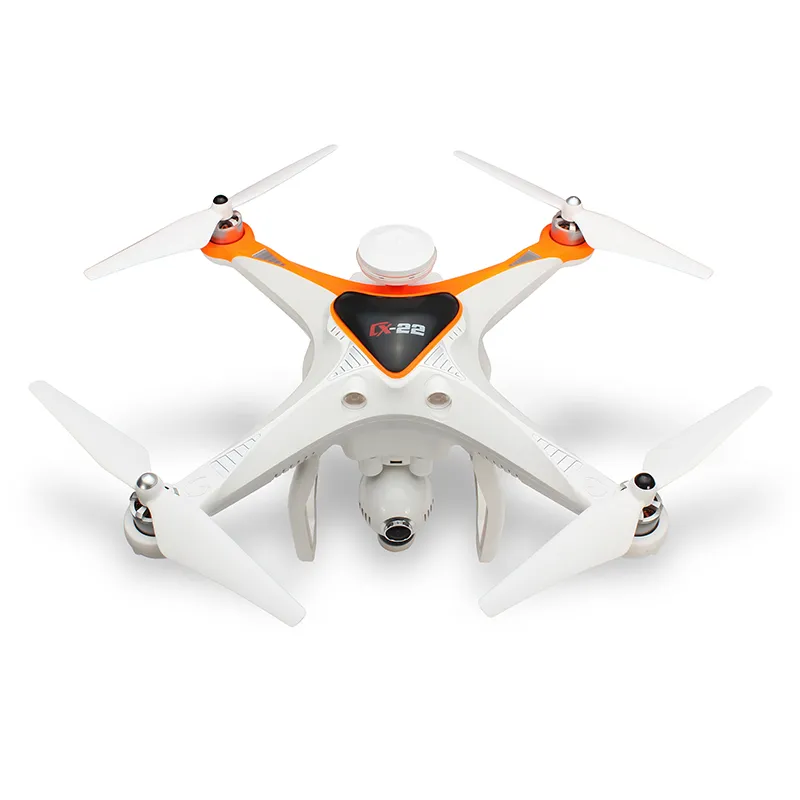

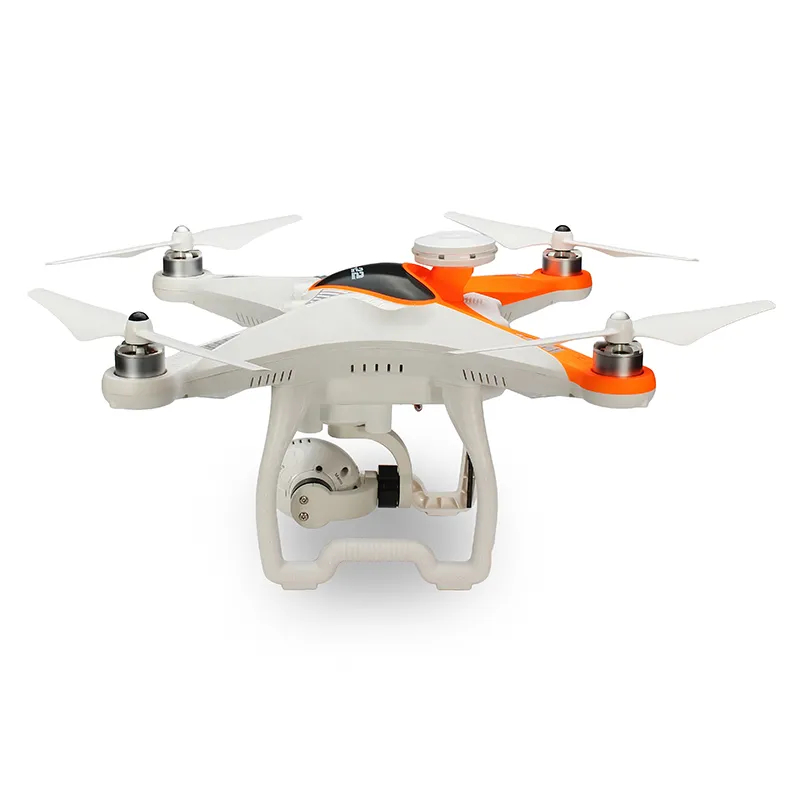

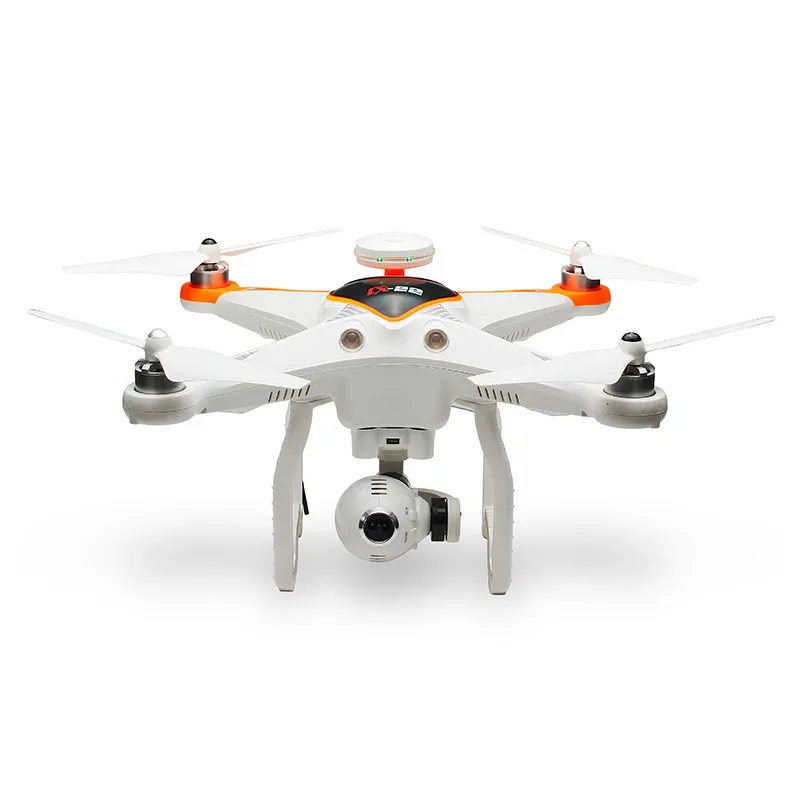

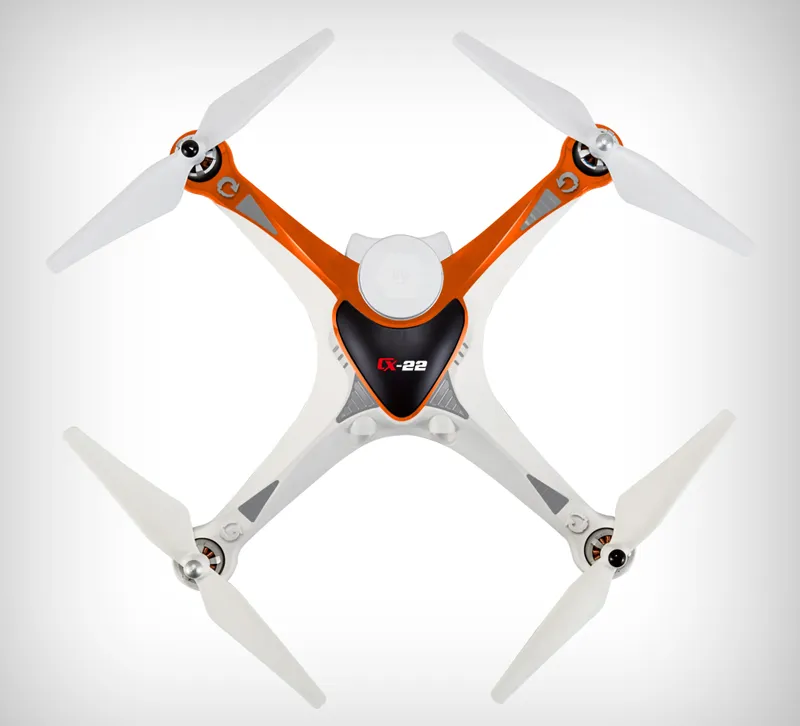

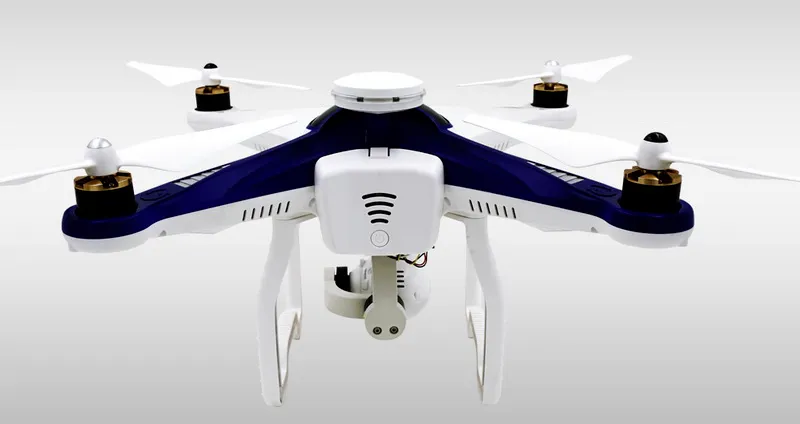

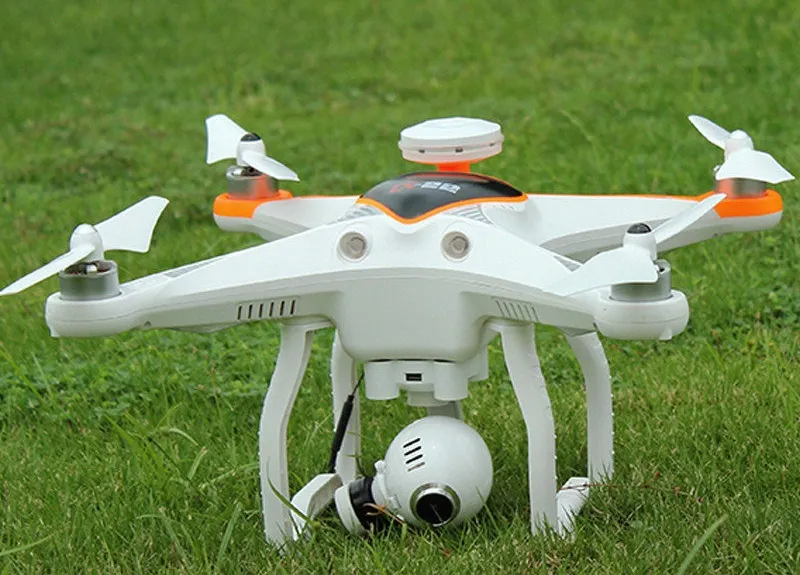

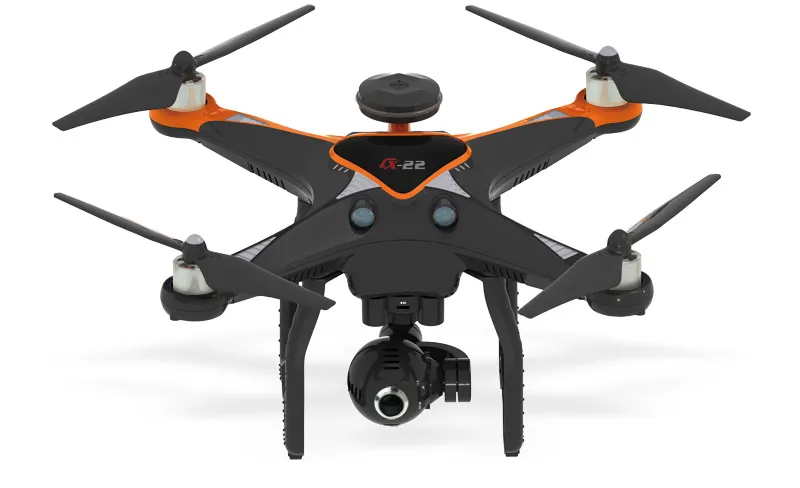

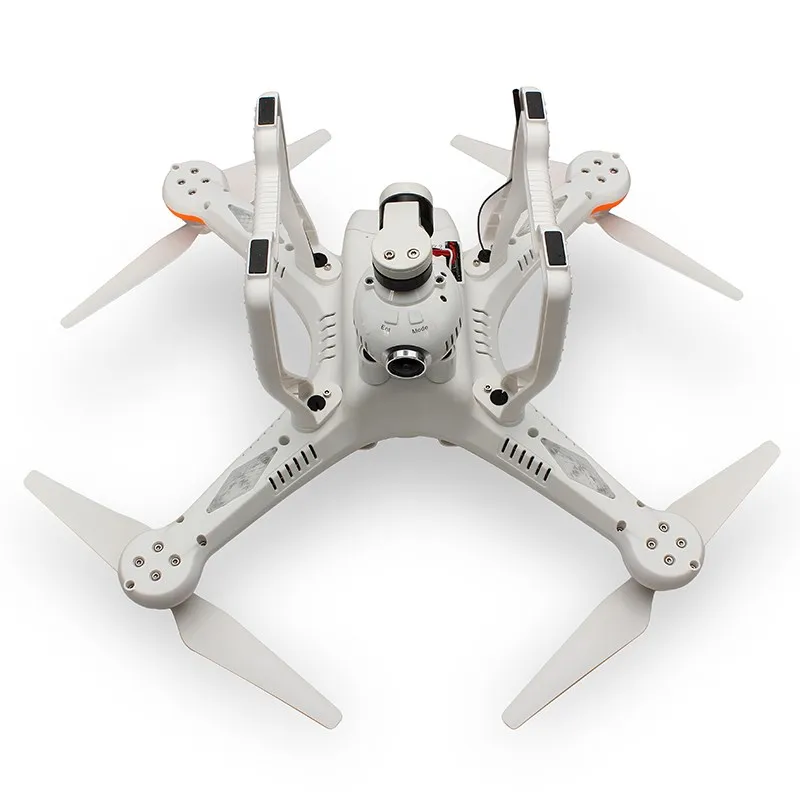

    Внешний вид

    Спецификация

    Опция «Следуй за мной»:есть

    Габариты дрона:40,40,21.5cm.

    Моторы:бесколлекторного типа №2216 BLDC

    Опция «Возврат домой»:есть

    Разрешение камеры:1080p

    Опция «Контроль дистанции»:есть

    Режим «Удержания высоты»:есть

    Тип батареи дрона:3S 11.1V 5400mAh LiPo

    Вес:700гр.

    Время зарядки: 3часа

    GPS:есть (2-а модуля в пульте и в самом дроне)

    Частота радиосигнала:2.4 Ггц

    Опция «Полет вокруг заданного объекта»:есть

    Частота передачи AV сигнала:5.8Ггц

    Стабилизация:6-ти осевой гироскоп

    FPV:есть

    FPV дисплей:7 дюймовый LCD-монитор

    Время полета:до 25 минут

    Условия для пилитирования:в помещении / вне помещения

    Количество каналов:32 канала

    Режим «Безголовый»:есть

    Максимальная дальность полета:более 800 метров

    Количество каналов:4 канала

    Тип носителя:карта microSD (8Гб)

    Подсветка дрона:светодиодная

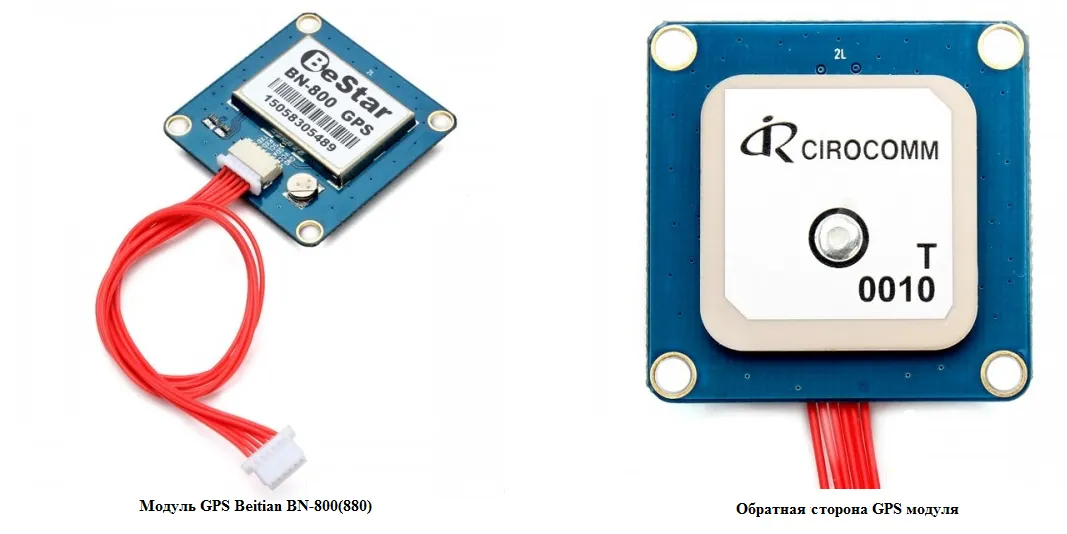

    GPS модуль

    В данной модели коптера установлены два модуля GPS, один из которых находится в оборудовании управления. Без нареканий работает с системой Glonass.

    Аккумуляторная батарея

    В дроне Cheerson CX-22 используется литий полимерная батарея емкостью 5400 мАч. Скорость полного заряда аккумулятора составляет 3 часа. Длительность пилотирования – 25 минут. Коптер обладает светодиодным индикатором заряда. Многие пользователи заметили отказы в работе батареи, что является следствием брака. Ее можно заменить на новую.

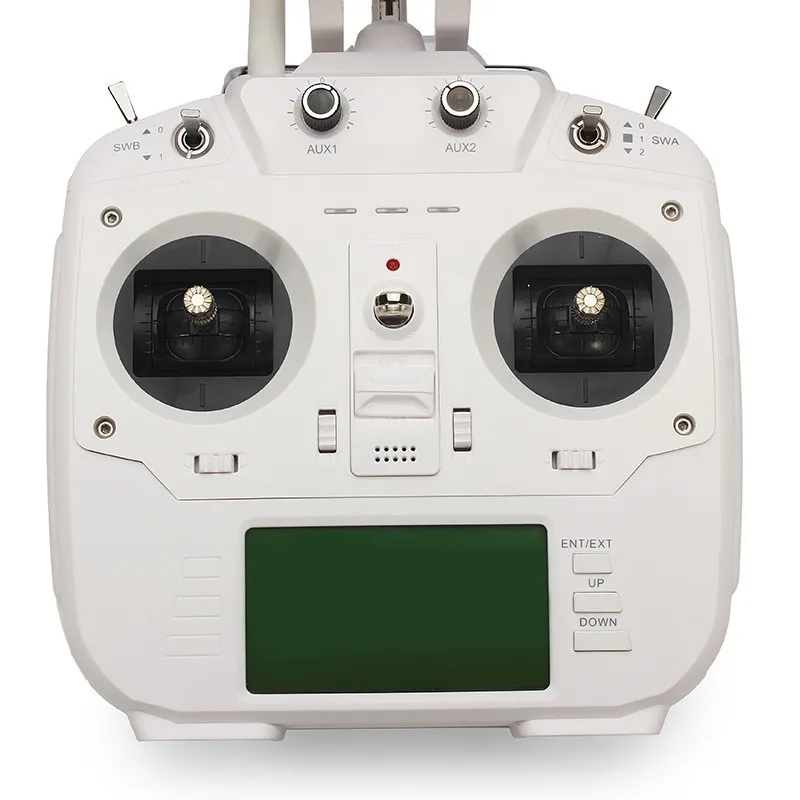

    Трансмиттер

    Для квадрокоптера от китайского производителя применяется 4 канальнае оборудование для управления. Она обеспечивает расстояние пилотирования 800 метров. В трансмиттере имеется GPS модуль. Для питания придется докупить 4 батарейки типа АА.

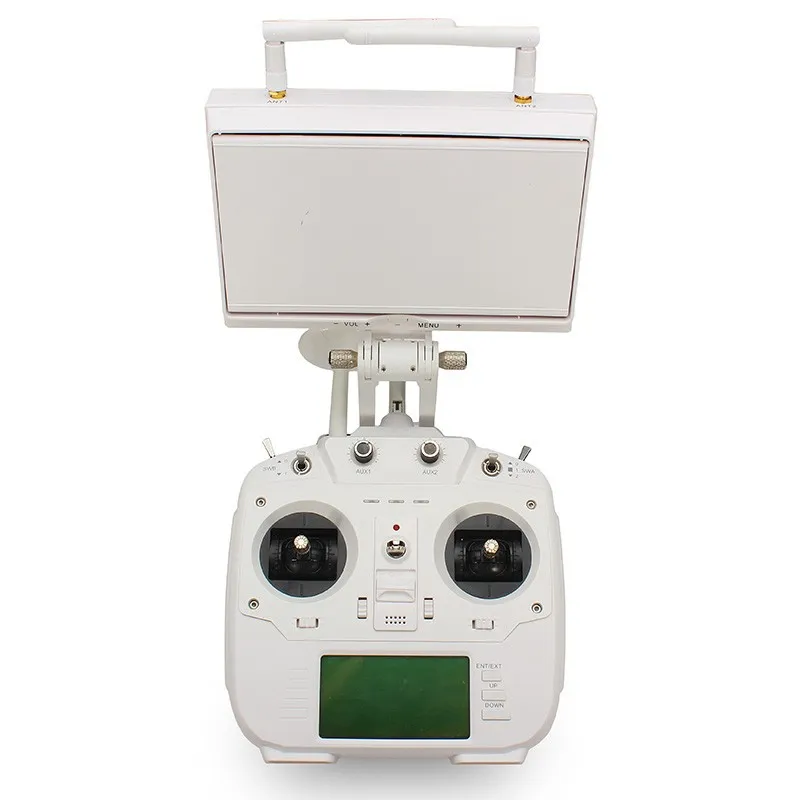

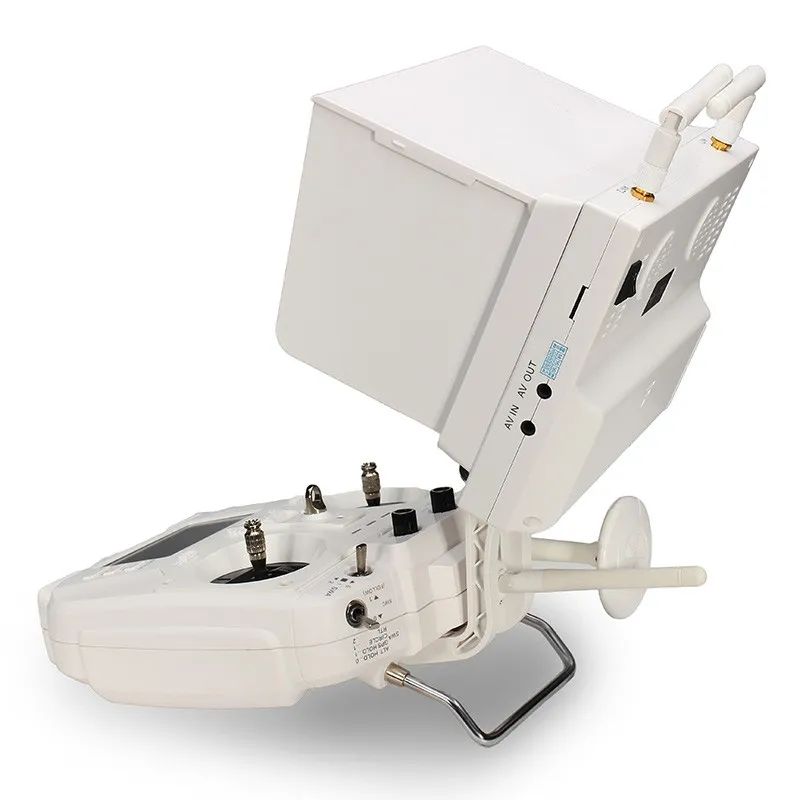

    Монитор

    Монитор размером 7 дюймов с высоким уровнем четкости и наличием светодиодной подсветки. Кроме фото и видео материалов на дисплее отображаются также и данные о пилотировании. Происходит это за счет использования OSD модуля. Имеется устойчивость к помехам. В комплекте есть козырек для защиты от яркого света.

    Спецификация

    Разрешение монитора:800, 480p

    Вход/выход:AV

    Угол обзора:140/120

    Яркость:регулируемая 450cd/m

    Диагональ монитора:17.78см. (7 дюймов)

    Питание:DC 7-24V или 2S-6S LiPo

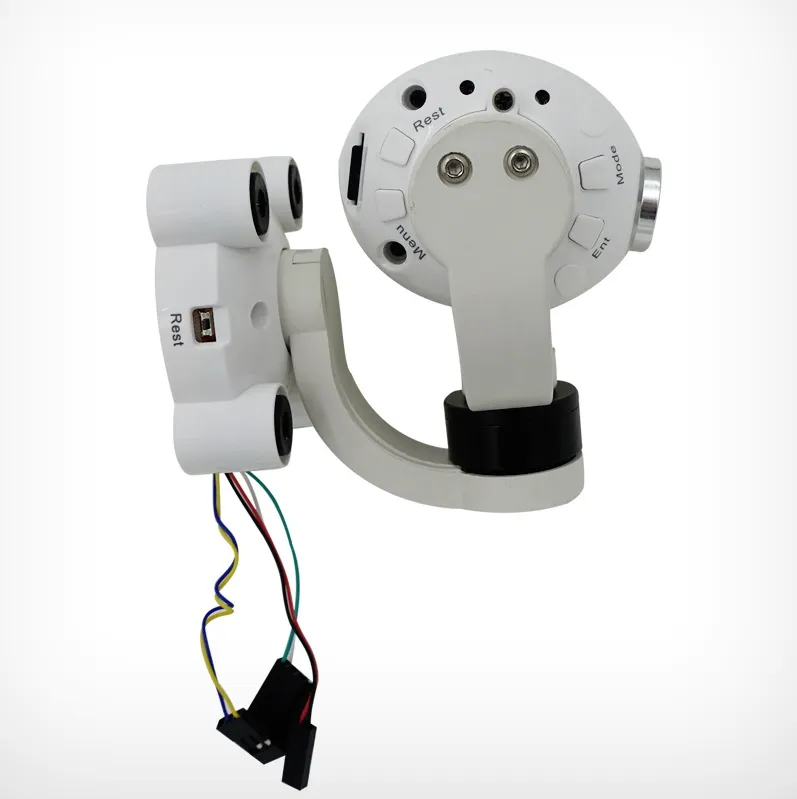

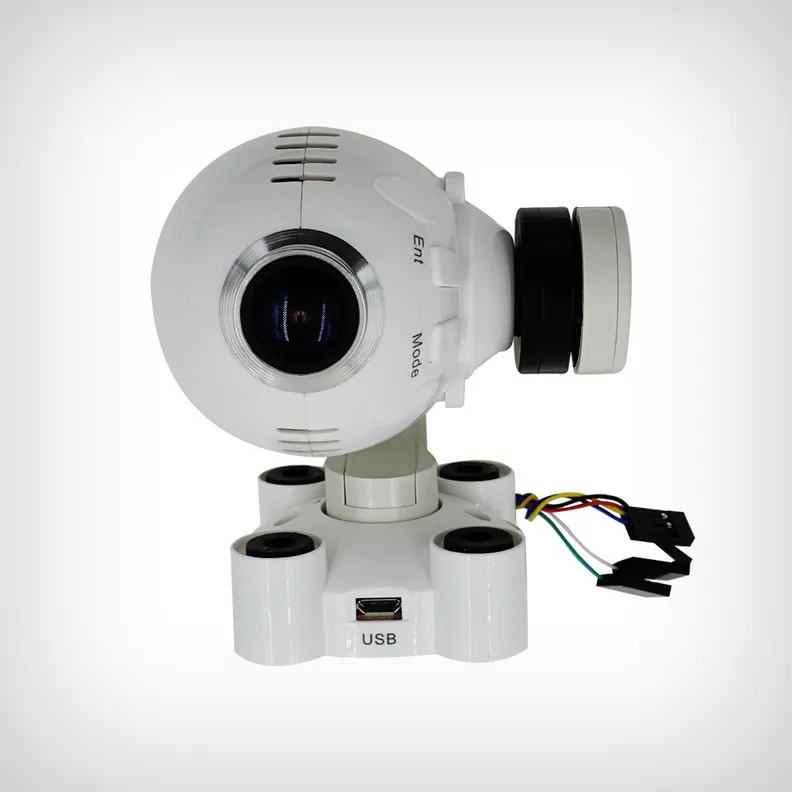

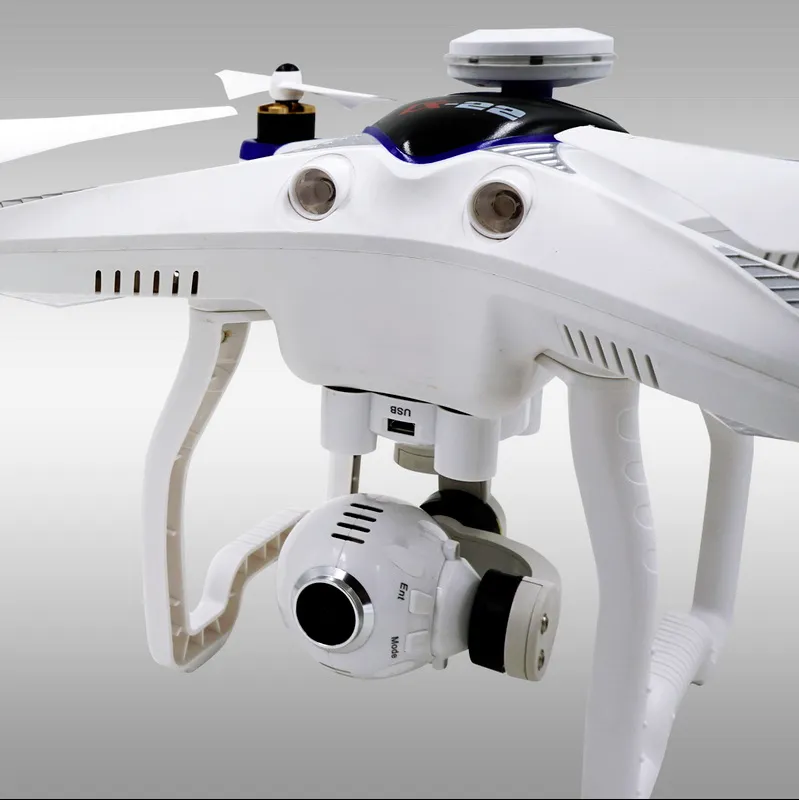

    Камера

    Беспилотник оснащается камерой для съемки в высоком разрешении с двух осевым подвесом. Даже при плохой освещенности удается получать качественные не размытые изображения.

    Спецификация

    Видео: 1080Р 1920, 1080 при 30 кадр/сек, 720Р1280, 720 при 60 кадр/сек, 960Р 1280, 960 при 30 кадр/сек, 720Р 1280, 720 при 30 кадр/сек, WVGA 848, 480 при 30 кадр/сек

    Разрешение камеры:12Мп

    Питание:5V/1A

    Формат видео:mov Н.264

    Частота обновления монитора:50Hz/60Hz

    Разрешение фото:16М/12М/8М/5М/3М

    Габариты камеры:54,68mm.

    Угол обзора:90 + 45

    Вывод

    ВРЕМЯ ПОЛЕТА 8/10

    ЛЕТНЫЕ КАЧЕСТВА 8/10

    КАМЕРА 6/10

    КОМПЛЕКТАЦИЯ 9/10

    НАДЕЖНОСТЬ 7/10

    ЦЕНА 3/10

    КОМПАКТНОСТЬ 5/10

    ФУНКЦИОНАЛЬНОСТЬ 8/10

    ЦЕНА/КАЧЕСТВО 8/10

    ПЛЮСЫ

  • Два модуля GPS, полетное расстояние;
  • Зависание на определенной высоте.
  • Телеметрия и комплект с дисплеем;
  • Индикатор заряда батареи;
  • Опция «Следуй за мной»;
  • Высокое качество материалов и сборки;
  • Наличие бесколлекторных моторов, параметры пилотирования;
  • Возврат в точку взлета, если заряд аккумулятора заканчивается;
  • 32 канальный 5.8G модуль;
  • МИНУСЫ

  • Стоимость.
  • Вес оборудования управления;
  • Одной батареи для полетов недостаточно$
  • Батареи в трансмиттере;
  • Длительность полета;
  • Аккумулятор не отличается надежностью;
  • Беспилотник станет отличным помощником для поклонников любительской съемки с воздуха. Даже в условиях не очень хорошего уровня освещенности пользователи получают качественные фото и видео материалы. Более желаемым данное оборудование делает наличие функций, которые присущи беспилотным летательным аппаратам более высокого класса.

    Стоимость квадрокоптера является на данный момент неудовлетворительной, поскольку за такую же сумму можно купить беспилотники ведущих марок, которые славятся своими разработками и технологиями.
