Обзор квадрокоптера Cheerson CX-20 Auto Pathfinder

access_time05.05.2019
perm_identity Автор admin
folder_open Cheerson, Обзоры
5/5 - (1 голос)

Содержание статьи

  • 1 Введение
  • 2 Особенности
  • 3 Комплектация
  • 4 Спецификация
  • 5 Внешний вид
  • 6 Моторы
  • 7 Полетный контроллер
  • 8 Полетные качества
  • 9 Режимы полета
  • 10 Аккумулятор
  • 11 Трансмиттер
  • 12 Цена
  • 13 Вывод
    • 13.1 ПЛЮСЫ
    • 13.2 МИНУСЫ
  • 14 Фото
  • 15 Видео

Введение

Совсем недавно отечественным покупателям стала доступна продукция китайского производителя Chherson. На рынке недорогих беспилотников марка появилась в 2011 году. Она сразу нашла своего покупателя, который сразу обратил внимание на бюджетные устройства.

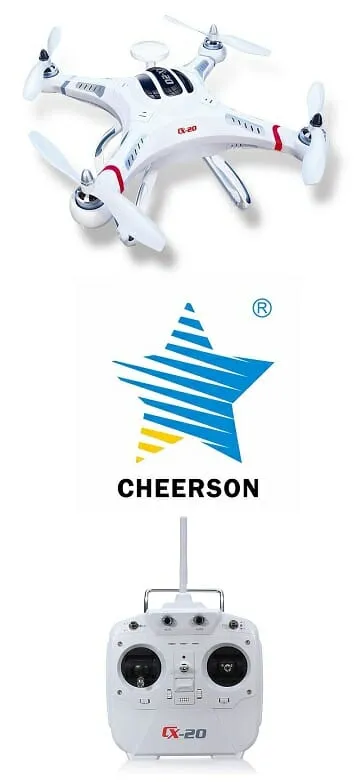

Стоимость ее продуктов варьируется в пределах от 20 до 200 долларов. Среди моделей дронов представлены CX-10, CX-20 и CX-30. Одной из наиболее популярных моделей беспилотных летательных аппаратов является коптер Cheerson CX-20 Auto Pathfinder.

Особенности

  • LED подсветка
  • GPS модуль
  • Подвес адаптированный под камеры GoPro
  • Режимы полета
  • Бесколлекторные моторы
  • Открытый код контроллера
  • Авто возврат вместо взлета с последующей посадкой (При потере связи/Низкий заряд АКБ)
  • Функция «Автопилот»
  • Дальность полета до 1км
  • Интеллектуальная система ориентации (IOC)

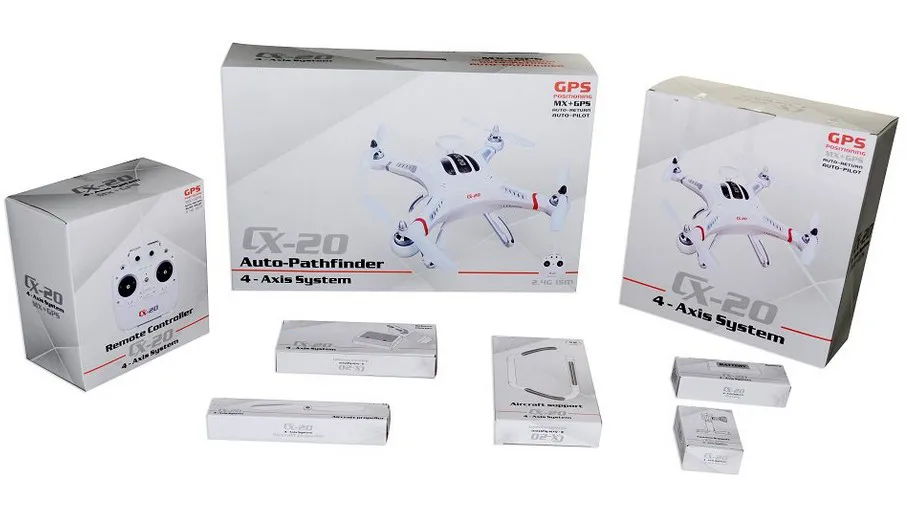

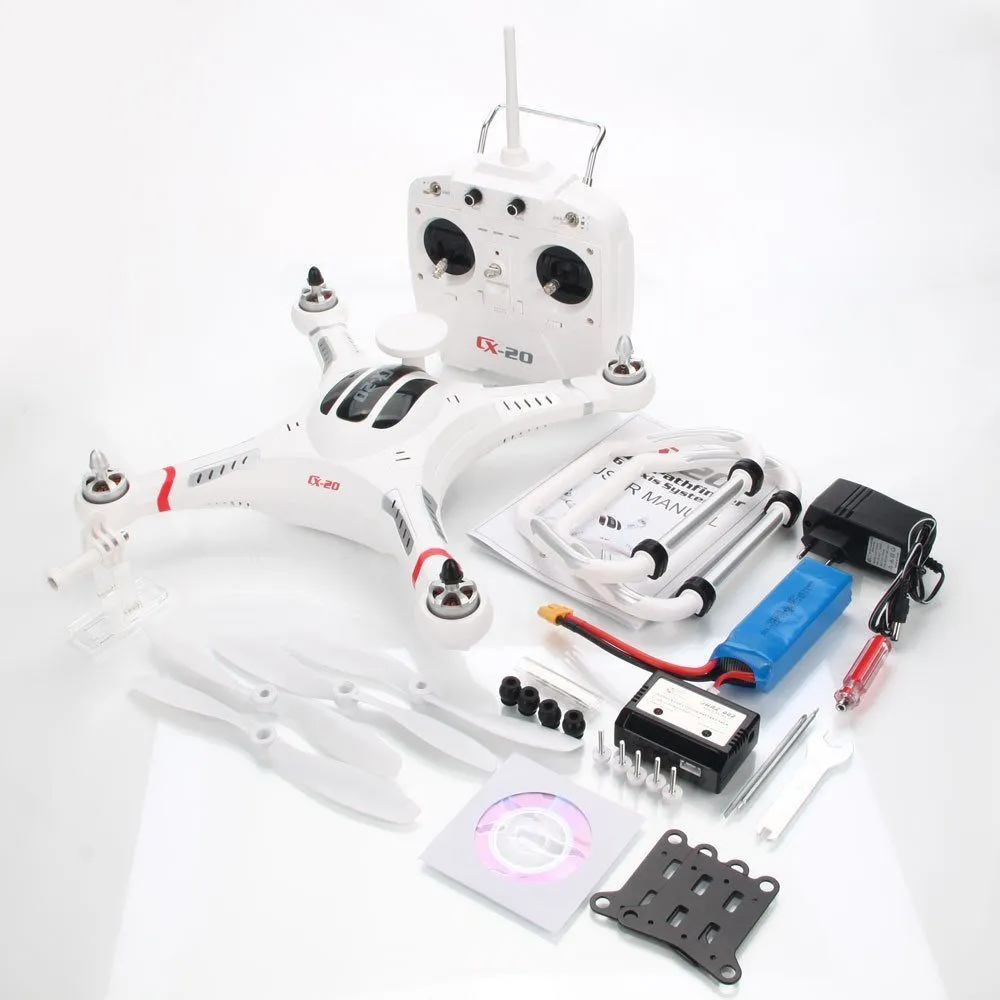

  • Комплектация

  • Крепеж
  • Аппаратура управления CX20 (питание от четырёх «АА» 1.5В, докупаются отдельно)
  • Аккумулятор 3S 11.1В 2700мАч 20-40C LiPo 30Втч (c коннектором XT60)
  • Зарядное устройство
  • Квадрокоптер Cheerson CX-20 Auto Pathfinder
  • Инструкция + CD (инструкция в цифровом виде)
  • Инструмент
  • Блок питания для ЗУ
  • 4 несущих винта
  • 2 посадочные опоры
  • Подвес для камеры (резиновые демпферы подвеса выполняют роль стабилизации / адаптированный под камеры GoPro)
  • Спецификация

    Время полёта:до 15 мин

    Модель:CX-20 Pathfinder

    Функция «Возврат домой»:Да

    Габариты дрона:300,300, 200мм

    Бренд:Cheerson

    ESC:CX-20-005/CX-20-006 12А

    Моторы:Бесколлекторного типа 2212 920KV/1200KV

    Вес (в сборе с камерой):987гр

    Подсветка дрона:LED

    Стабилизация:6-осевой гироскоп

    Контролируемое расстояние полёта:до 1км

    Тип батареи дрона:3S 11.1В 2700мАч 20-40C LiPo 30Втч (c коннектором XT60)

    Трансмиттер:CX-20

    Количество каналов:7

    GPS:Да

    Скорость полёта:36км/ч

    Частота радиосигнала:2.4ГГц

    Цвет:Белый

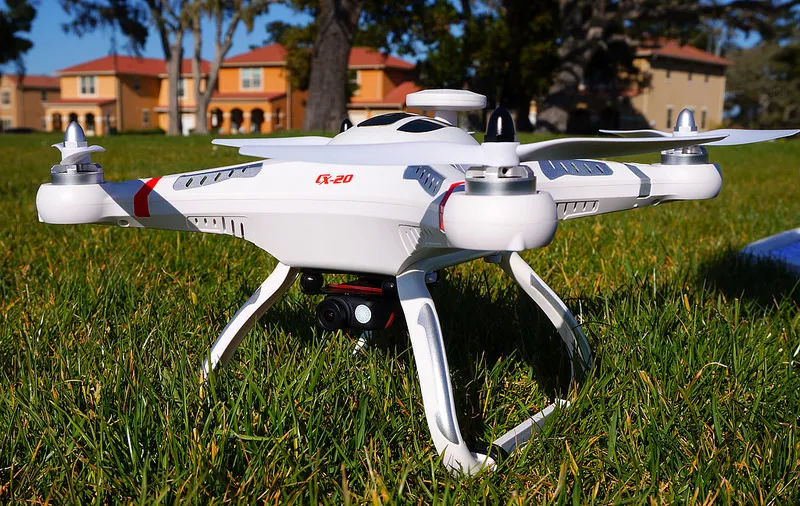

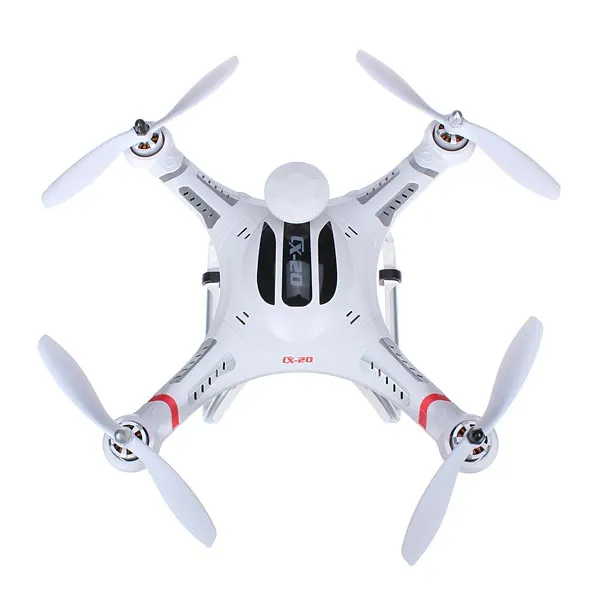

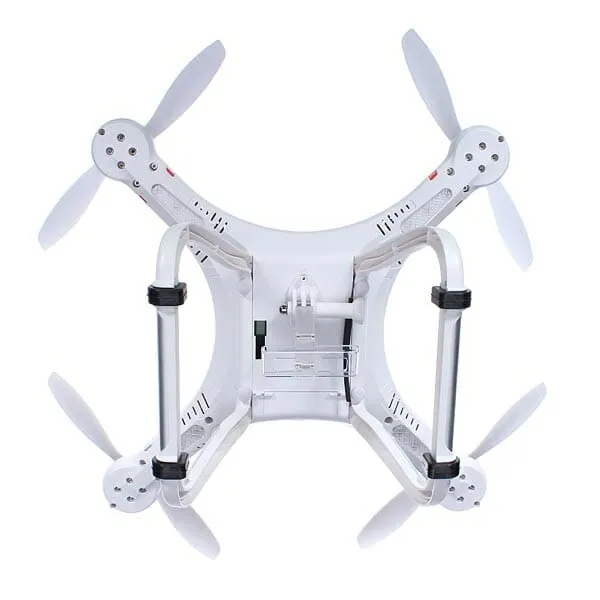

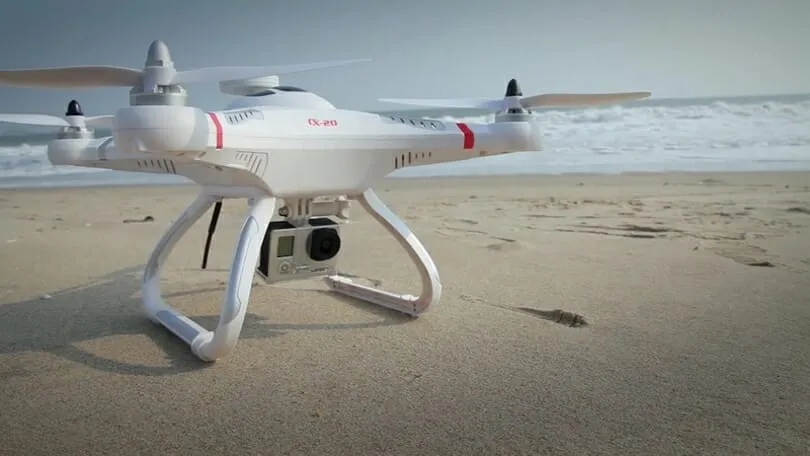

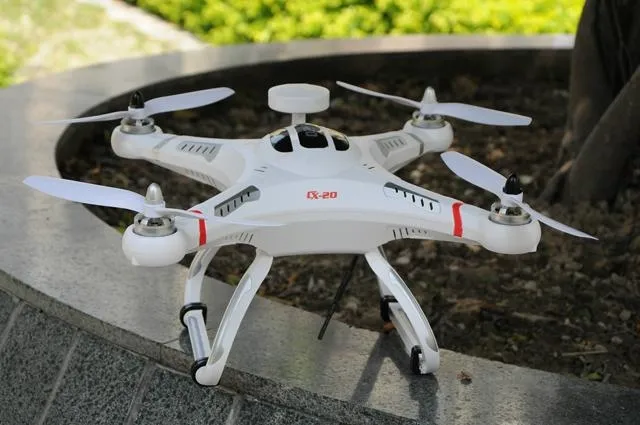

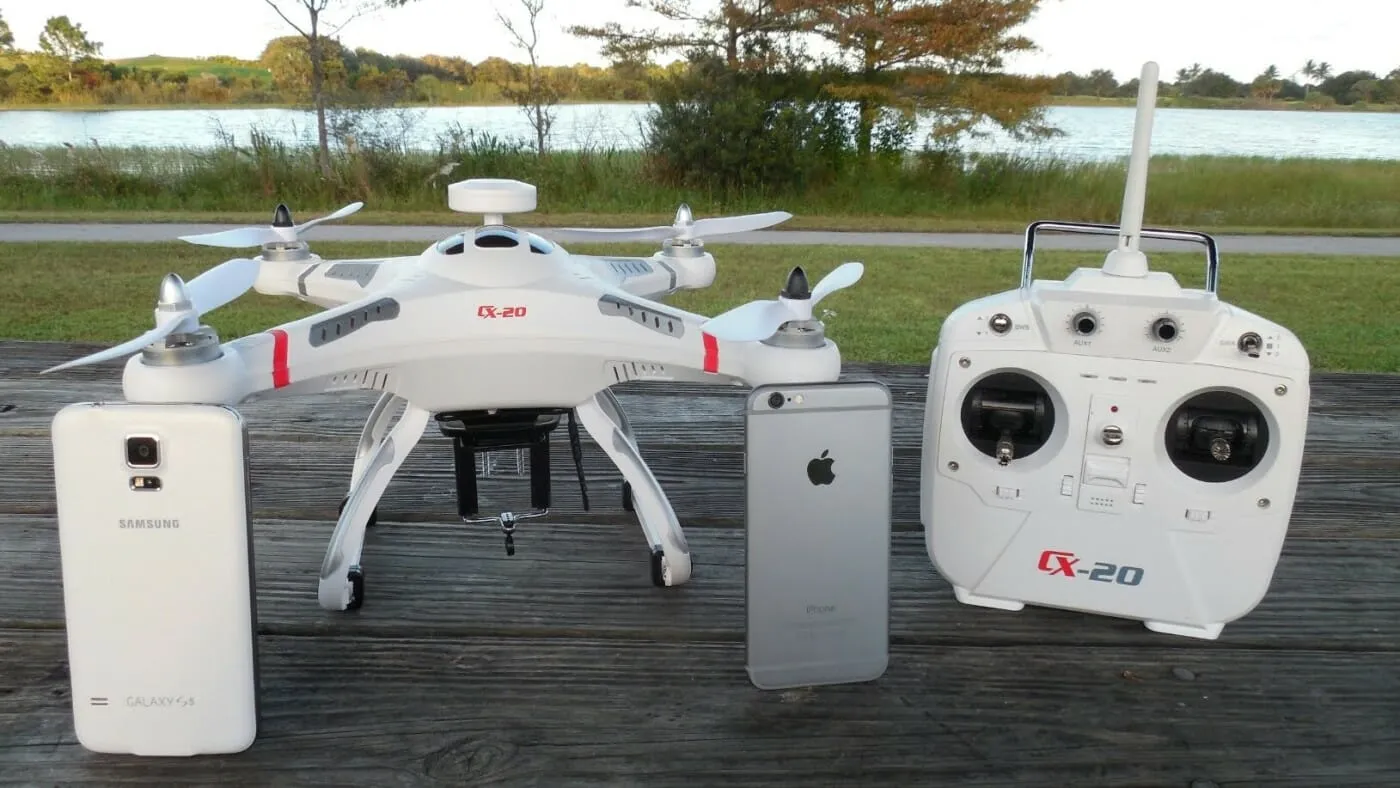

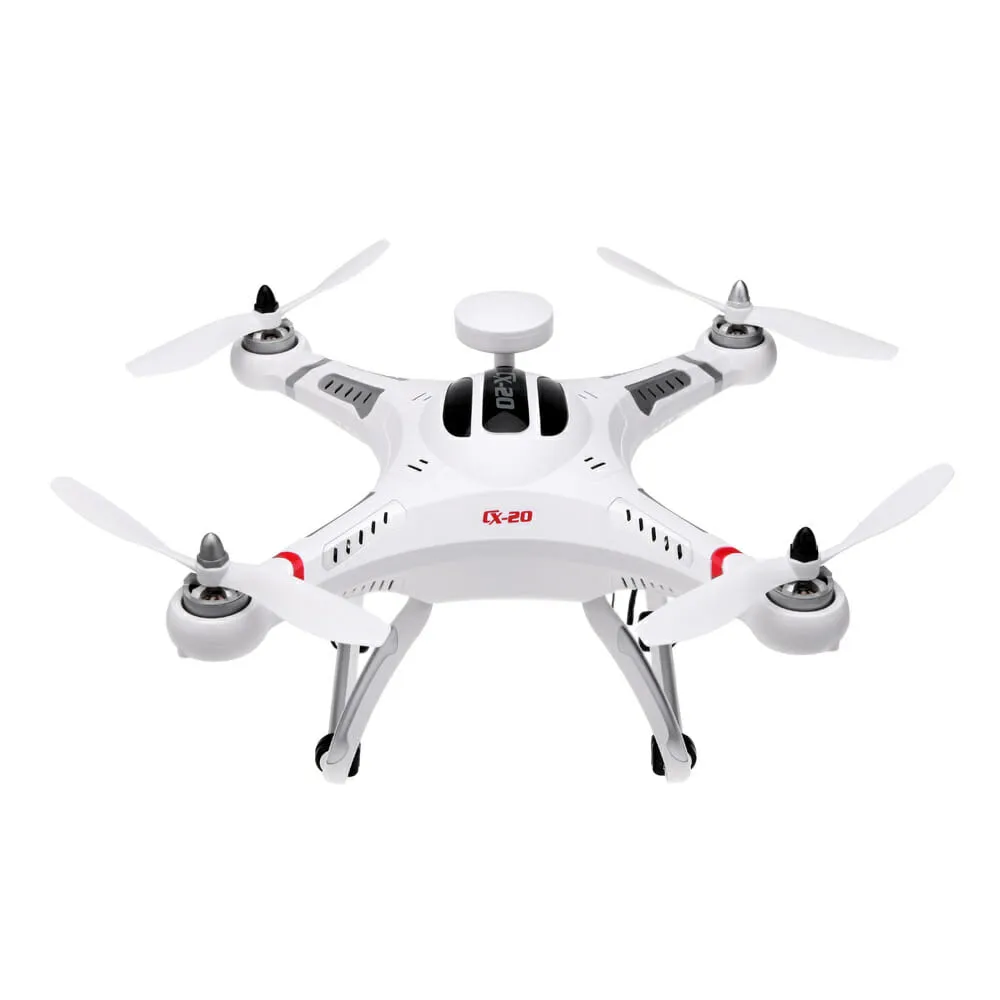

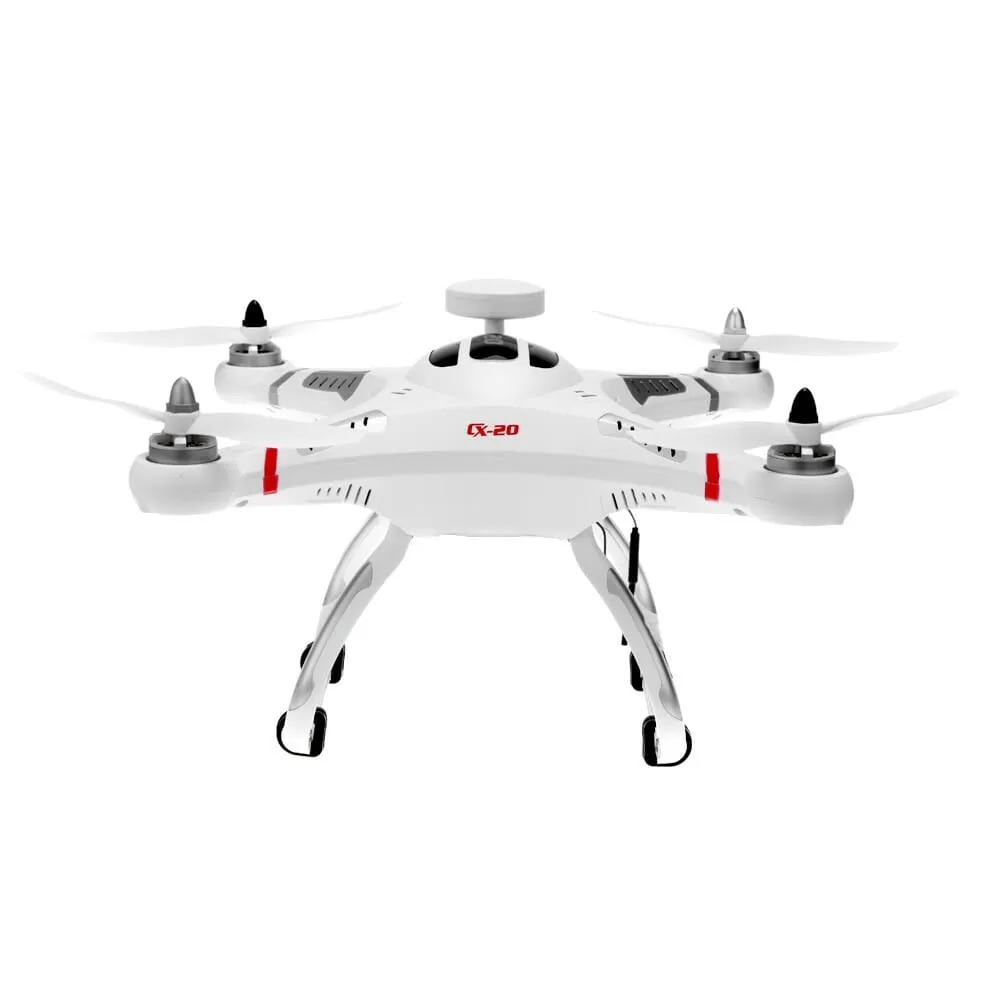

    Внешний вид

    Моторы

    Для оснащения квадрокоптера Cheerson CX-20 используются бесколлекторные силовые установки. Недорогому дрону их уровня производительности вполне достаточно для всег8о времени пилотирования.

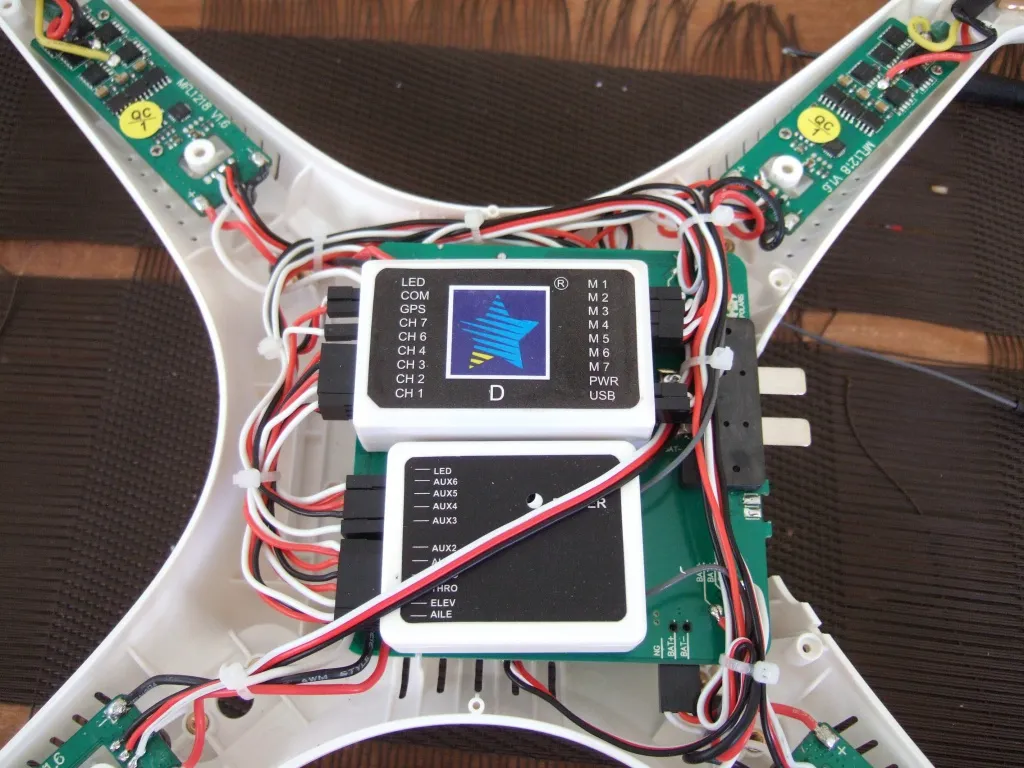

    Полетный контроллер

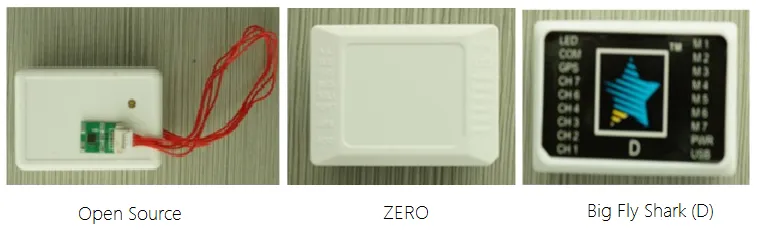

    Для управления коптером можно воспользоваться тремя разновидностями аппаратур управления:

  • Big Fly Shark создан при помощи чипа STM32F103 и функционирует на основе собственного программного обеспечения.
  • Open Source позволяет пользователю пользоваться потенциалом контроллера и автопилота ArduPilot при помощи программного обеспечения под названием Mission Planner;
  • Zero создан на базе чипа AMR STM32F103 RBT6 и не обладает надстройкой контроллера. Не работает с программным обеспечением Mission Pilot;
  • Если пользоваться от крытой версией управления дроном Open Source с помощью ПО Mission Pilot, то настройка полетного контроллера будет более тщательной, а возможности устройства станут шире. При этом также активируется режим точечного пилотирования.

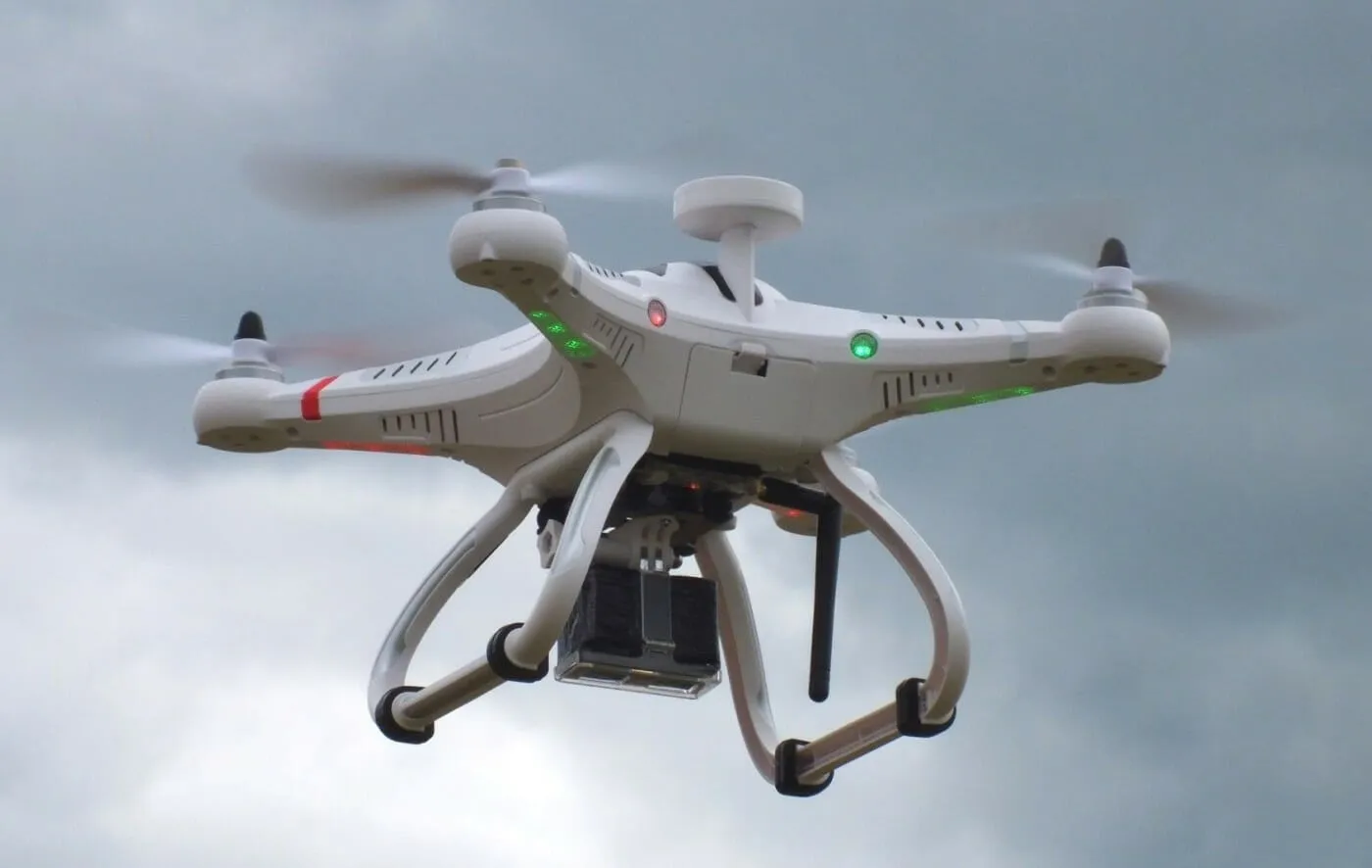

    Полетные качества

    Во время теста коптер показал отличный уровень тяги для недорогого дрона с бесколлектоным мотором. Электроника работает хорошо, обеспечивая стабильность и мощность. Следует принимать во внимание, что устройство не переносит полеты в ветреную погоду.

    Режимы полета

    В дроне есть пять режимов пилотирования:

  • Orientation. Устройство не ориентируется в пространстве, что подойдет для новичков;
  • Altitude Hold. Беспилотник держится на высоте, в отличие от GPS Hold он удерживает только ее. Смещение контролирует сам пилот. Режим подходит для проведения съемки;
  • HRT. Квадрокоптер возвращается в точку взлета. Активировать эту опцию можно на трансмиттере. По возвращении в точку взлета производится автоматическая посадка.
  • GPS hold. Дрон удерживает позицию. С опущенными во время полета стиками он зависает и держится на определенной высоте в автономном режиме;
  • Take Off. Управление коптером полностью принадлежит пользователю без использования GPS. С опущенными стиками беспилотник снижается;
  • Благодаря автопилоту в случае, когда между беспилотником и аппаратурой управления связь отсутствует, коптер автономно вернется в точку взлета и выполнит посадку. После этого работа силовых агрегатов прекратится.

    Следует принимать во внимание, что погрешность возвращения в точку взлет составляет до 2 метров. Иначе пользователь рискует повредить дрон, если рядом с местом взлета будет иметься препятствие. Взлетать рекомендуется с ровной площадки, потому что это может оказать влияние на посадку в будущем.

    Аккумулятор

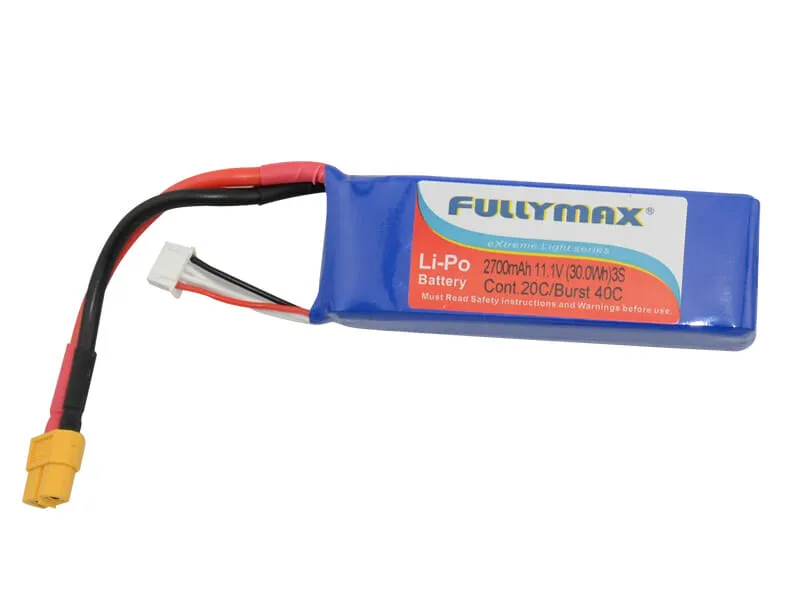

    Для оснащения беспилотника Cheerson CX-20 используется литий полимерная батарея емкостью 2700 мАч. Во время тестового испытания длительность полета составила 15 минут. В режиме съемки время пилотирования составляет 10 минут. Аккумулятор полностью заряжается за один час. Для увеличения времени пилотирования можно установить батарею емкостью до 4000 мАч.

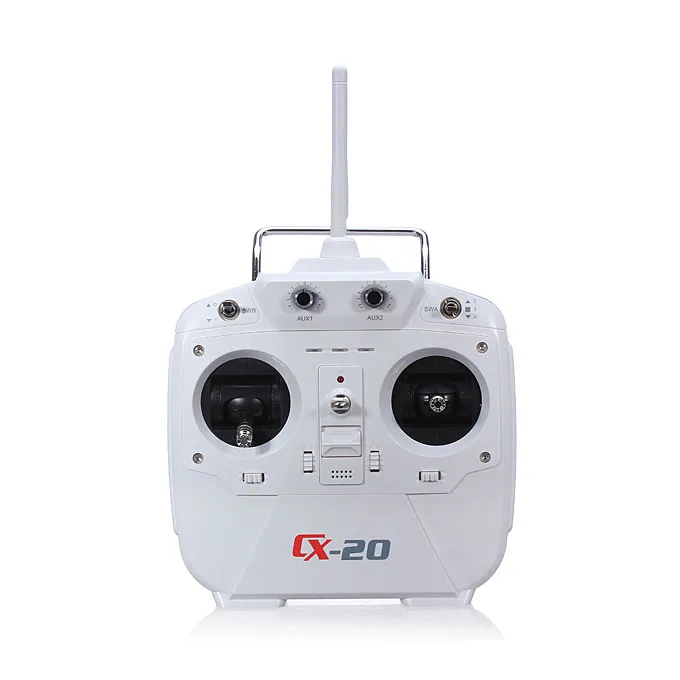

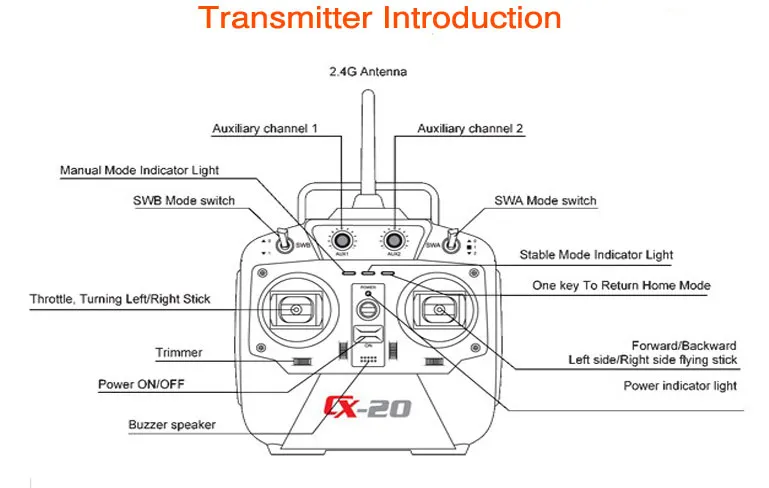

    Трансмиттер

    Для комплектации беспилотника используется довольно неплохая четырех канальная аппаратура управления. В условиях без помех дальность пилотирования составляет до одного километра. Для питания применяются восемь батареек типа АА, которые нужно приобретать дополнительно.

    Цена

    Стоимость квадрокоптера в интернет магазинах может отличаться и начинается от 225 долларов.

    Вывод

    ЛЕТНЫЕ КАЧЕСТВА 8/10

    НАДЕЖНОСТЬ 7/10

    КОМПАКТНОСТЬ 5/10

    ЦЕНА/КАЧЕСТВО 10/10

    ВРЕМЯ ПОЛЕТА 7/10

    КОМПЛЕКТАЦИЯ 5/10

    ФУНКЦИОНАЛЬНОСТЬ 8/10

    ЦЕНА 6/10

    ПЛЮСЫ

  • Автоматический возврат в точку взлета;
  • Адаптация к экшн камерам, которые потребуется приобрести дополнительно.
  • Режимы пилотирования;
  • Легкое управление при помощи комфортной аппаратуры;
  • Отказоустойчивость;
  • Наличие GPS модуля;
  • Удаленность во время полета;
  • Приемлемая стоимость;
  • МИНУСЫ

  • Не устойчив к ветреным погодным условиям;
  • Нет камеры в комплектации.
  • Для правильного пилотирования необходима настройка пульта управления;
  • В беспилотнике Cheerson CX-20 Auto есть отличное соотношение стоимости и качества. Это устройство больше подойдет пользователям с большим опытом пилотирования, которым нравится проводить эксперименты с управлением дронами. Для съемок такое оборудование не совсем подойдет, если его не оснастить хорошей камерой и двух осевым подвесом.

    Рекомендуется для лиц старше 14 лет.

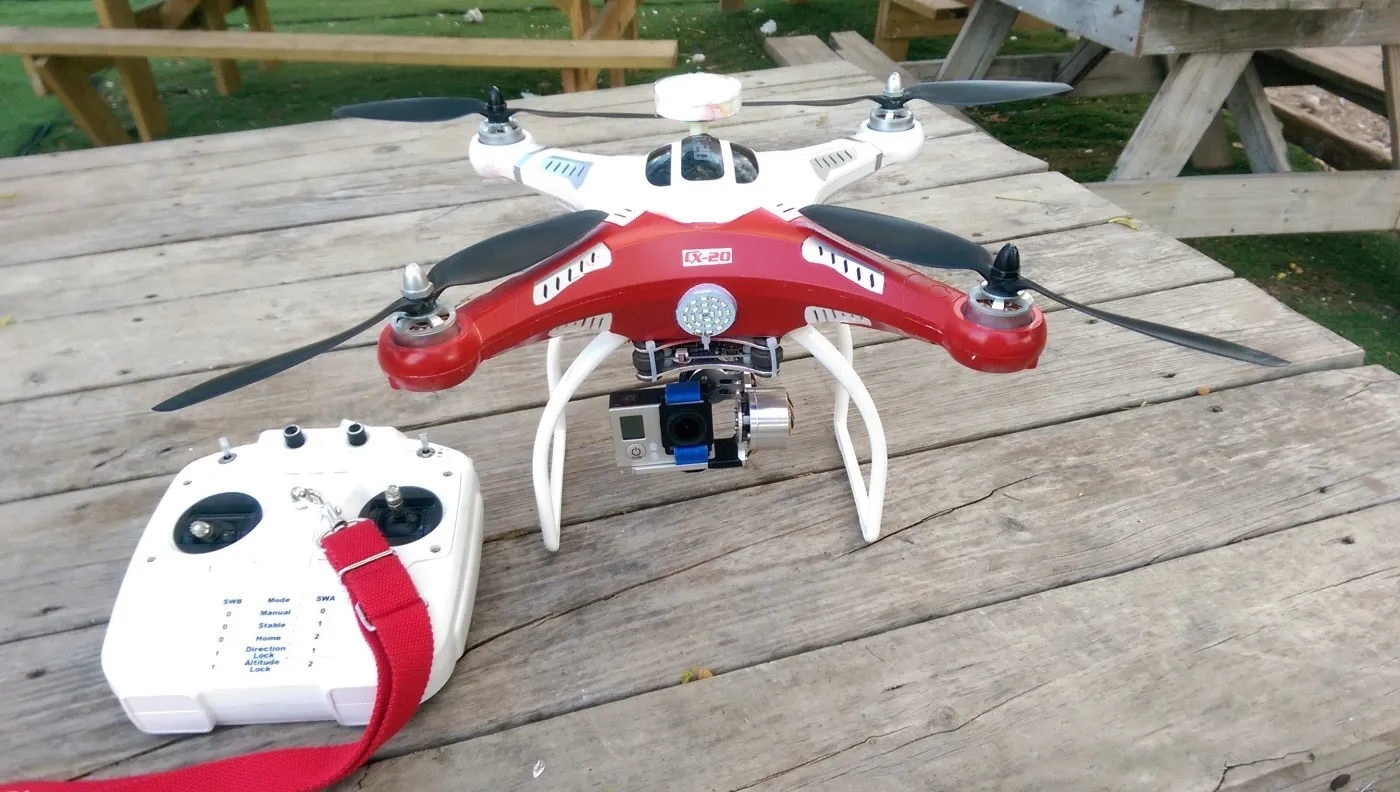

    Фото
