Монокок Evolve от XDynamics

access_time27.04.2019
perm_identity Автор admin
folder_open XDynamics, Обзоры
5/5 - (1 голос)

Содержание статьи

  • 1 Введение
  • 2 Особенности
  • 3 Комплектация
  • 4 Спецификация
    • 4.1 Дрон
    • 4.2 Камера
    • 4.3 Подвес
    • 4.4 Наземная станция
    • 4.5 Интеллектуальная батарея
  • 5 Внешний вид
  • 6 Моторы
  • 7 Камера
  • 8 Питание
  • 9 Управление
  • 10 Режимы полёта
  • 11 Продвинутая система пилотирования
  • 12 FPV
  • 13 Сверхточная система позиционирования
  • 14 Начало продаж и цена
  • 15 Вывод
  • 16 Видео

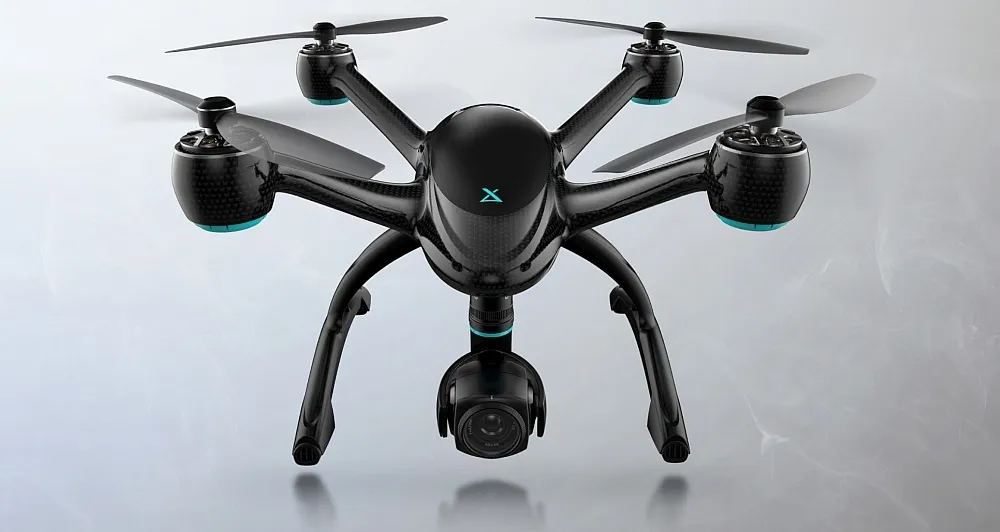

Введение

Компания Xdynamics была создана в 2015 году. Она специализируется на проектировании, изготовлении и продаже бытовых и профессиональных беспилотных летательных аппаратов. В составе команды специалистов, занимающихся разработкой дронов, есть представители из Германии, Великобритании и прочих стран мира. У компании уже имеется большой опыт работы в сфере роботостроения, алгоритмов управления, аэродинамики, компьютерных визуализаций, фотографии и видео съемки.

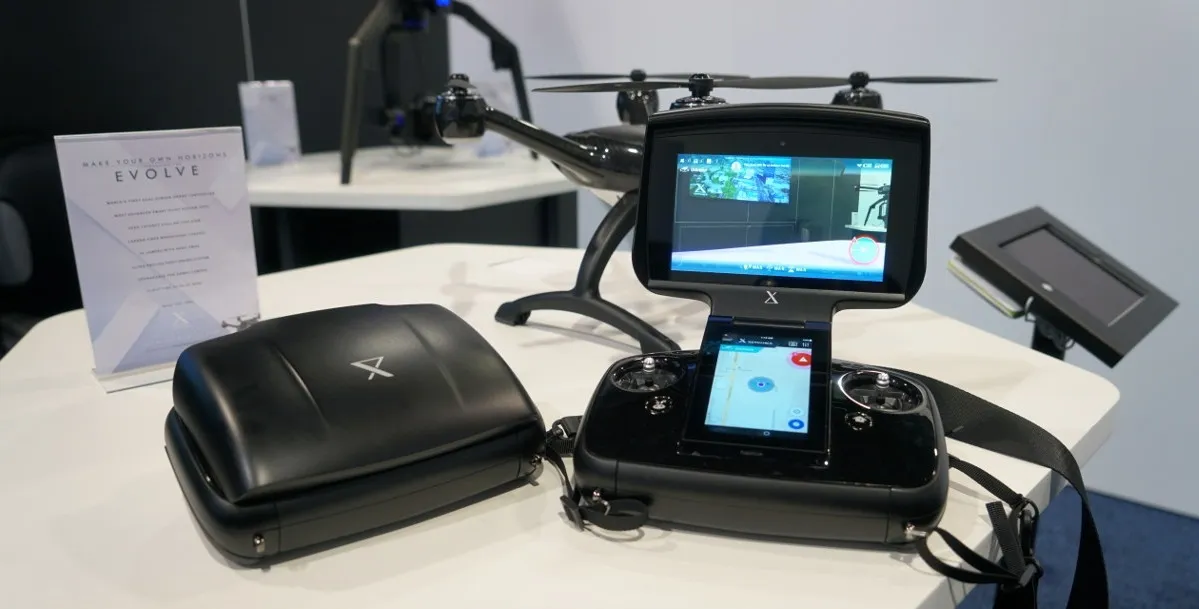

Премьера первых продуктов гонконгского бренда состоялась в 2017 году на выставке CES. Марка тогда представила свою новинку БЛА Evolve. Это самый первый беспилотник, обладающий конструкцией монокок из углеволокна.

Квадрпокоптер позволяет вести трансляцию видео в высоком качестве в режиме реального времени с разряженной батареей. В оснащении беспилотника имеется интеллектуальная система полета и контроллер сразу с двумя дисплеями различного назначения.

Квадрокоптер за время своего существования на рынке стал обладателем награды за лучшее оформлении конструкции монокок. Также есть премия за функциональность, подходящую разным категориям пользователей.

Особенности

  • Готов к работе из коробки.
  • Голосовое управление дроном;
  • Мощная запатентованная силовая установка;
  • Макс. скорость полёта 64 км/ч;
  • Подвес дрона адаптирован под установку зеркальной цифровой и панорамной фотокамеры;
  • Высокоскоростная 12Мп 4К камера, построенная на 1/2.3-дюймовой CMOS матрице Sony с 21мм объективом F/2.8 и запатентованным механизмом быстрого съёма;
  • Макс. время полёта 20 минут;
  • Запатентованный контроллер управления;
  • Передача видеопотока в разрешении 1080p при 60 кадрах в секунду с нулевой задержкой (ниже 10 миллисекунд);
  • Передача видеопотока в разрешении 1080p при 60 кадрах в секунду с нулевой задержкой (ниже 10 миллисекунд);
  • 3-осевая механическая стабилизация изображения;
  • Макс. расстояние FPV удаления 1км;
  • Монококовый корпус из углеродного волокна;
  • Сверхточная система позиционирования GPS/GLONASS + система сенсоров среди которых сенсоры LIDAR;
  • Продвинутая система пилотирования (Smart Pilot System — SPS);

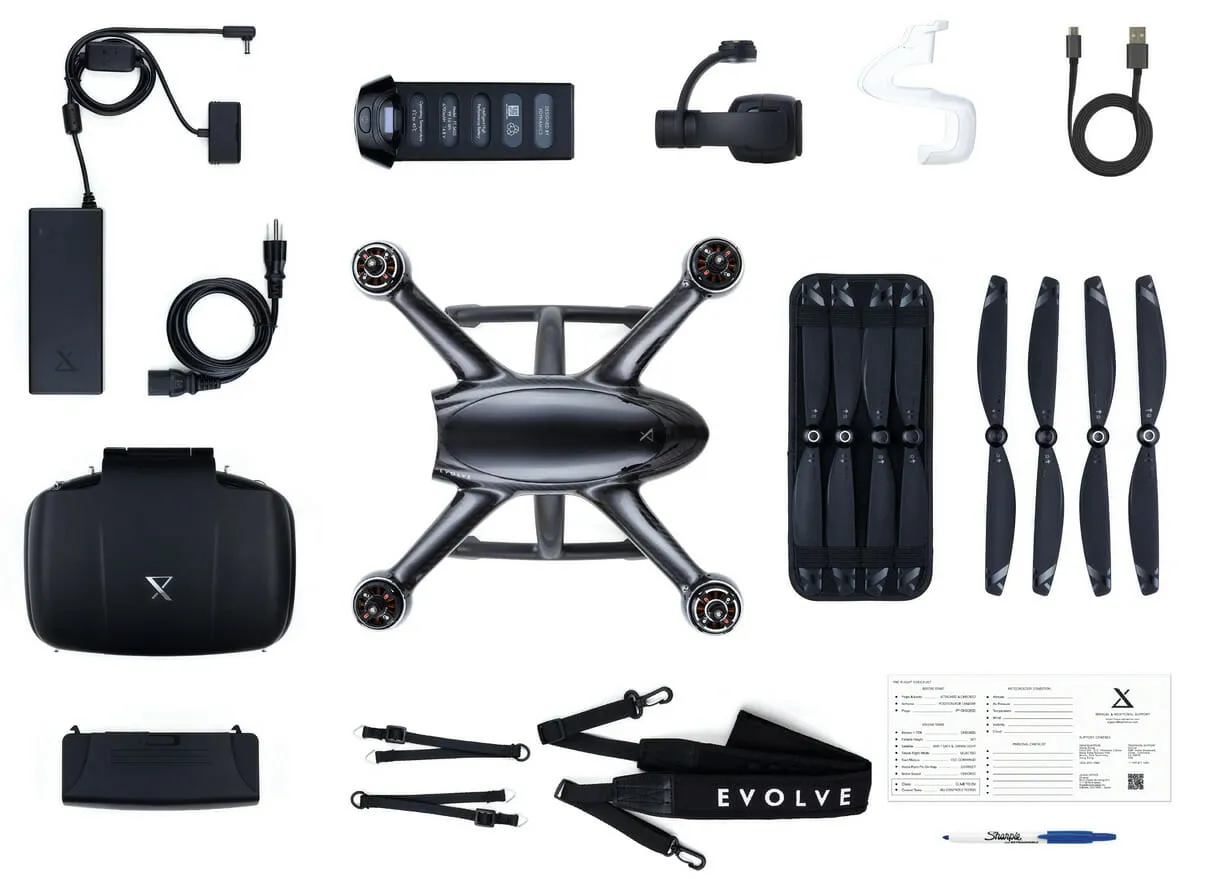

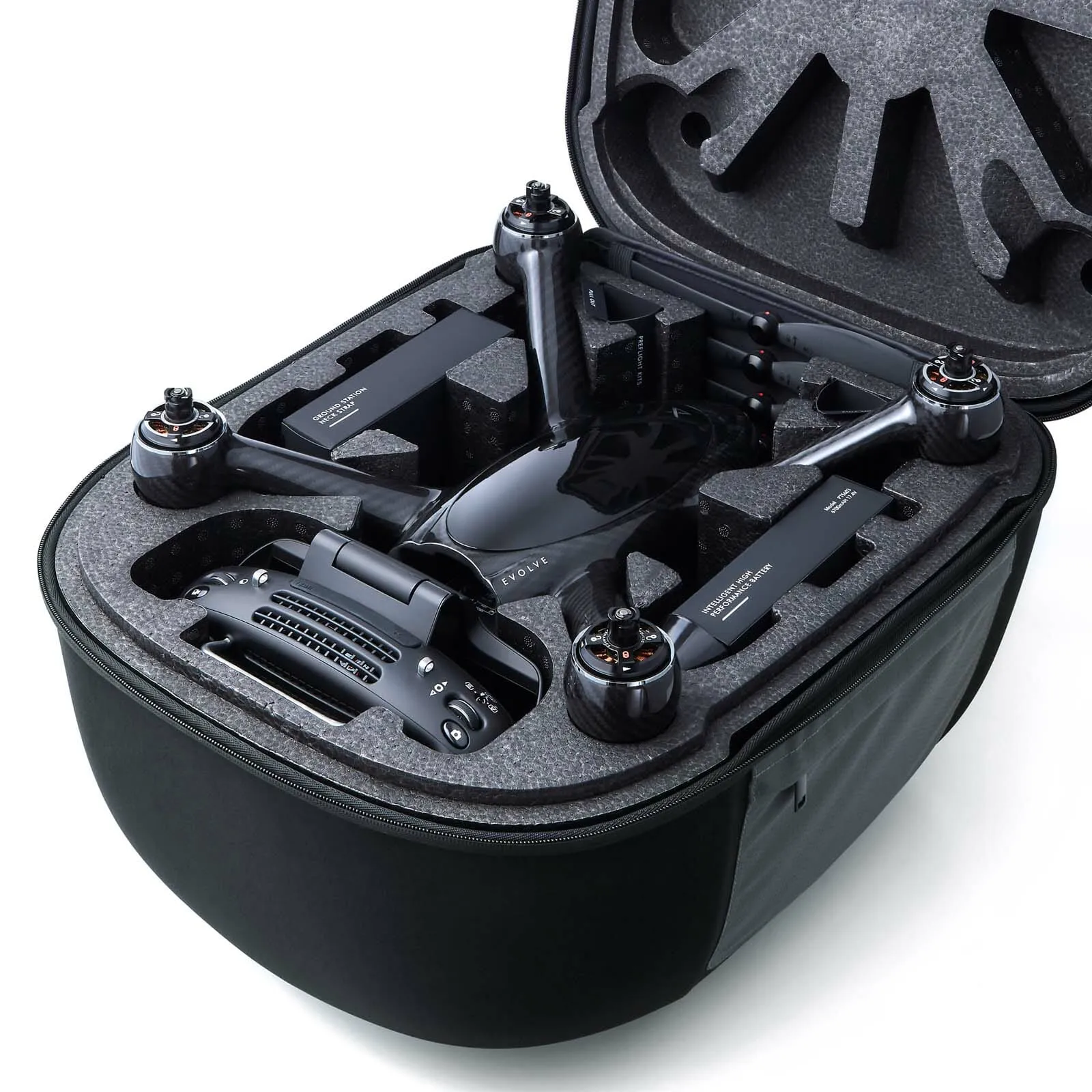

  • Комплектация

    В комплекте:

    1. Дрон;

    2. Аккумулятор;

    3. Пульт управления;

    4. Аккумулятор для пульта;

    5. Камера с транспортировочным фиксатором;

    6. 4 × несущих винта;

    7. 4 × запасных несущих винта;

    8. Зарядное устройство;

    9. Кабель питания к ЗУ 220В;

    10. USB кабель;

    11. Удерживающие ремни для аппаратуры управления;

    12. Инструкция.

    Спецификация

    Дрон

    Возможности подключения: Micro USB

    Сенсоры: Магнитометр/Акселерометр/3-осевой гироскоп/Барометр/Сенсоры оптического потока/LIDAR

    Макс. время полёта: 20 минут

    Вес (включая АКБ и несущие винты): 2.36кг

    Макс. взлёта: 18км/ч

    Системы спутникового позиционирования: GPS/QZSS, GLONASS, Galileo, BeiDou

    Рама: 426мм

    Макс. скорость снижения: 7.2км/ч

    Моторы: бесколлекторные 650KV (макс. тяга 1.7кг с мотора)

    Макс. скорость горизонт. полёта: 76км/ч

    Макс. высота (ограничена электроникой): 1000м

    Рабочий диапазон температур: 0°C до 40°C

    Камера

    Сенсор: Sony 1/2.3″CMOS, Эффективных пикселей: 12.4М

    Объектив: FOV: 94° 21mm, f/2.8, focus at infinite

    Диапазон ISO: 100-6400

    Скорость затвора: 1с — 1/8000с

    Разрешение фото: 4000 × 3000 (4:3)

    3840 × 2160 (16:9)

    Разрешение видео: 4K: 3840 x 2160 при 30 кадр/с

    FHD: 1920 × 1080 при 60/120 кадр/с

    HD: 1280 × 720 при 60/240 кадр/с

    Вес (с учетом RTC АКБ): 120 грамм

    Формат сжатия видео: H.264/H.265

    Фото формат: JPEG/DNG

    Возможные подключения: Micro USB

    Максимальный битрейт видео: 60Мбит/с

    Поддерживаемые SD-карты: Micro SD, серия UHS-3, Макс. ёмкость: 128Гб (FAT32)

    Размеры камеры: 58 × 50 × 53мм

    Видео формат: MP4

    Подвес

    Контролируемый диапазон:

    Шаг: от -90 ° до + 10°

    Точность подвеса:

    неподвижно: ±0.01°

    в движении: ±0.2°

    Стабилизация изображения: 3-осевая механическая

    Наземная станция

    Поддерживаемые SD-карты: Micro SD, Макс. ёмкость: 64Гб

    ОЗУ: 4Гб DDR3

    Графический процессор: PowerVR

    Процессор: Quad Core 64-bit

    Встроенный накопитель: 64Гб eMMC

    Верхний дисплей (видоискатель):

    Операционная система: Android 6.0

    — 7-дюймовый 720p;

    — Антибликовое покрытие;

    — Яркость: 1000кд/м²

    Нижний дисплей (консоль управления):

    — 5-дюймовый 1080p мультисенсорный дисплей;

    — Антибликовое покрытие;

    — Яркость: 600 кд/м²

    Сенсоры: Магнетометр/Акселерометр/3-осевой гироскоп/Фото сенсор/Ультразвуковые сенсоры сближения/Микрофон/GPS-модуль

    Задержка при передаче видеопотока в режиме реального времени: <10мс

    Вес АКБ: 444 грамм

    Макс. расстояние передачи видеопотока: 1км, в соответствии с требованиями FCC (в беспрепятственной и свободной от помех зоне)

    Рабочая частота управления: 2.4-2.47ГГц

    Беспроводное подключение:

    Макс. рабочее напряжение: 11.1В при 4A

    4.0 BLE Wi-Fi (802.11b/g/n/ac)

    Рабочий диапазон частот видеопотока: 5.1-5.8ГГц

    Диапазон рабочих температур: 0°C — 40°C

    Макс. качество видеопотока в режиме реального времени: 1080p при 60 кадр/с

    Вспомогательные разъемы: Micro USB × 1/Micro HDMI-out × 1/SD Card Slot × 1/DC-in × 1

    Макс. расстояние передачи: 1км, в соответствии с требованиями FCC (в беспрепятственной и свободной от помех зоне)

    Размеры АКБ: 156.7 × 68.4 × 40.7 мм

    Вес: 1546гр

    Miracast & DLNA support

    Встроенная камера: Фронтальная 5Мп

    Питание: 3S 6000мАч LiPo

    Размеры аппаратуры: 171.5(Д) × 104.7(В) × 230(Ш) мм

    Bluetooth 2.1 EDR

    Макс. зарядное напряжение: 18В

    Мощность: 66Втч

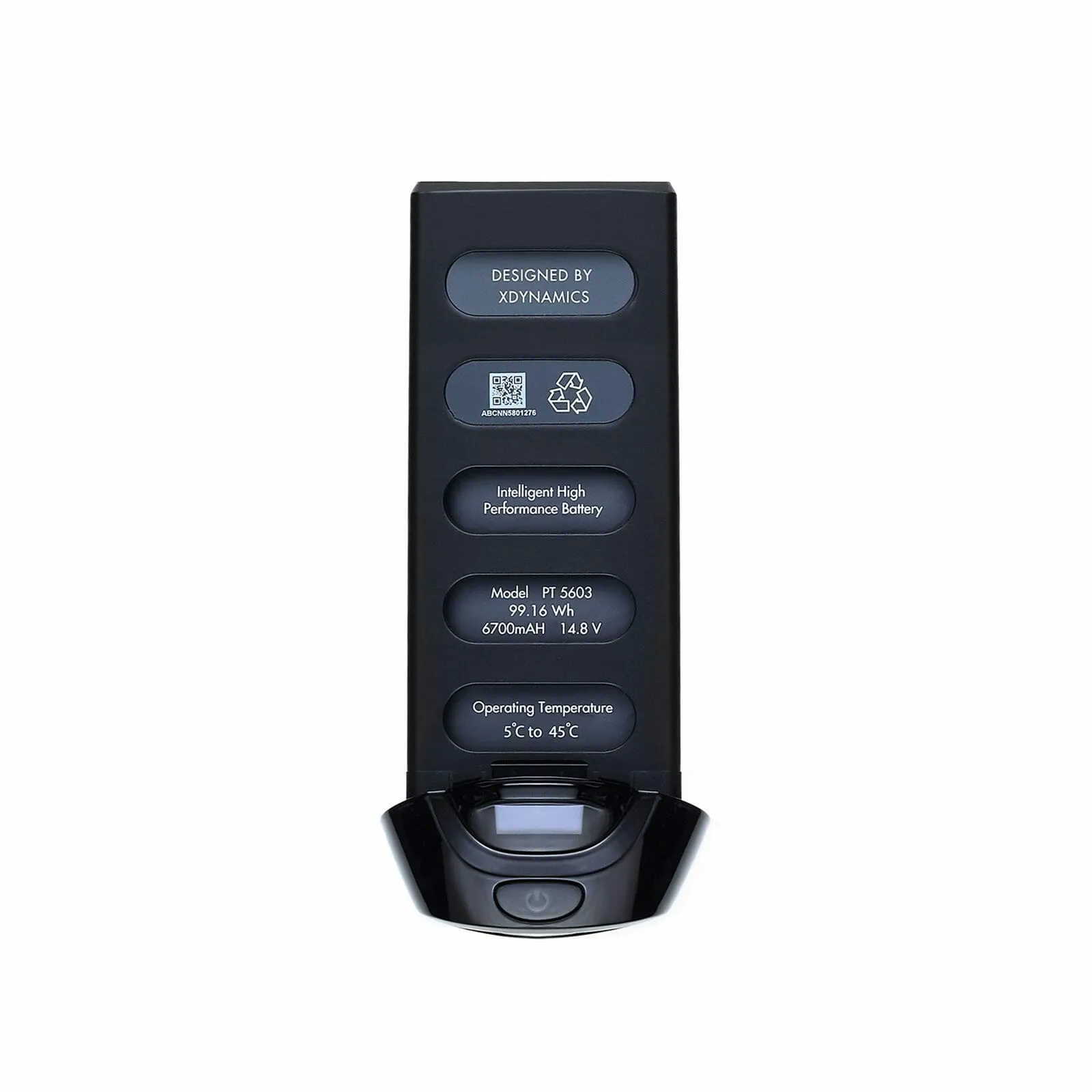

    Интеллектуальная батарея

    Мощность: 99.16Втч

    Ёмкость: 4S 6700мАч LiPo

    Напряжение: 14.8В

    Тип батареи: Литий-полимерная

    Макс. зарядное напряжение: 17.4В

    Вес: 615 грамм

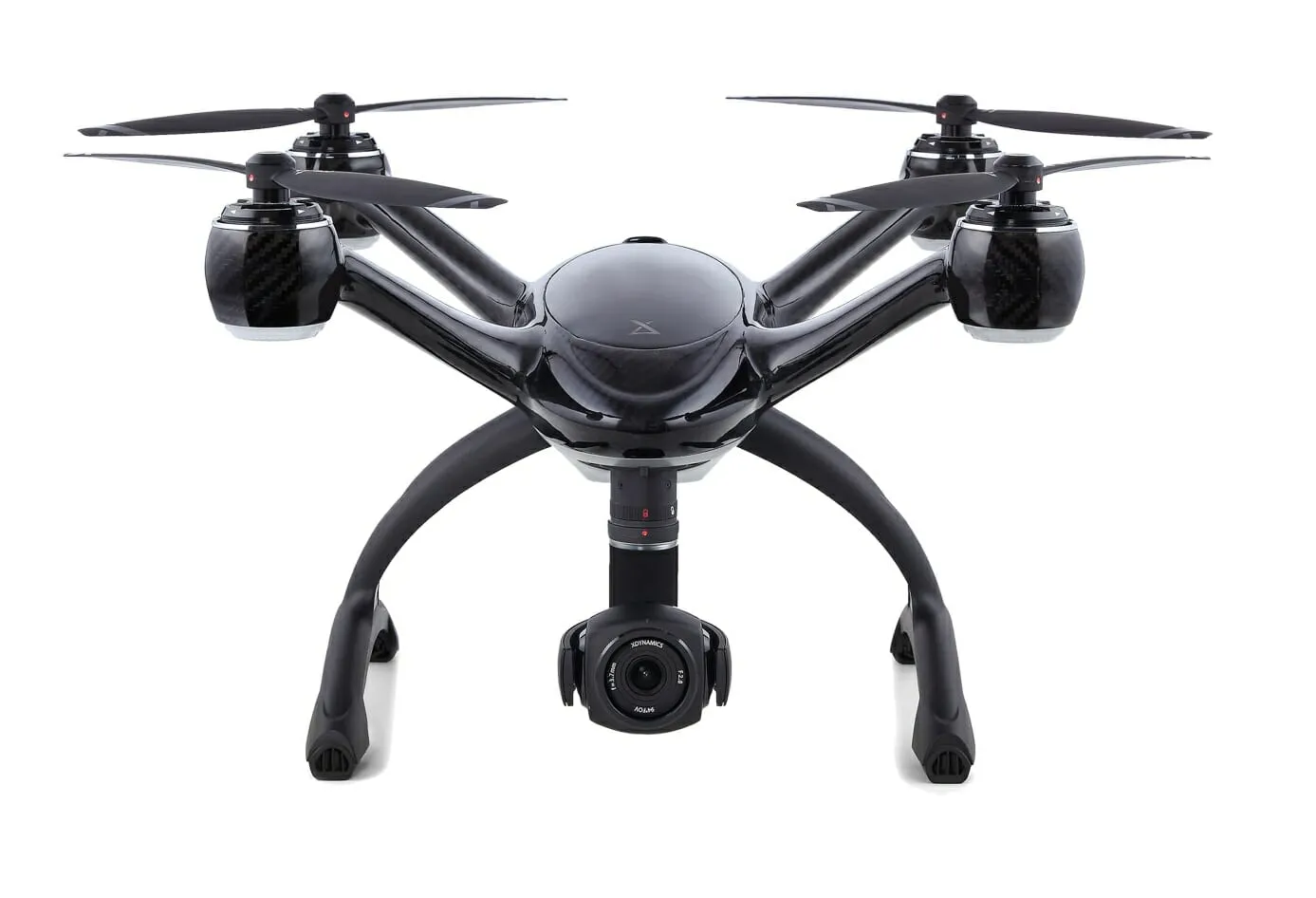

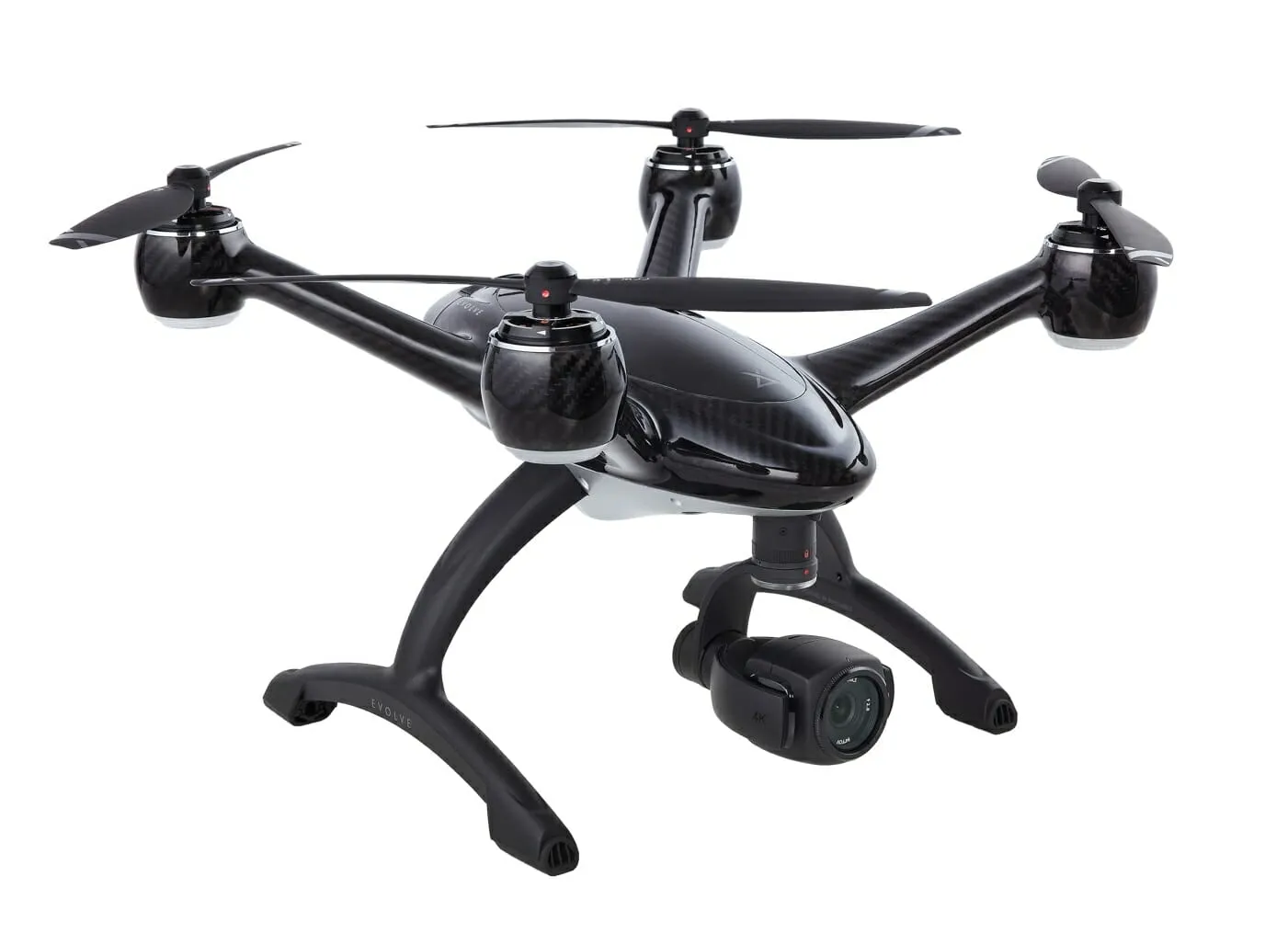

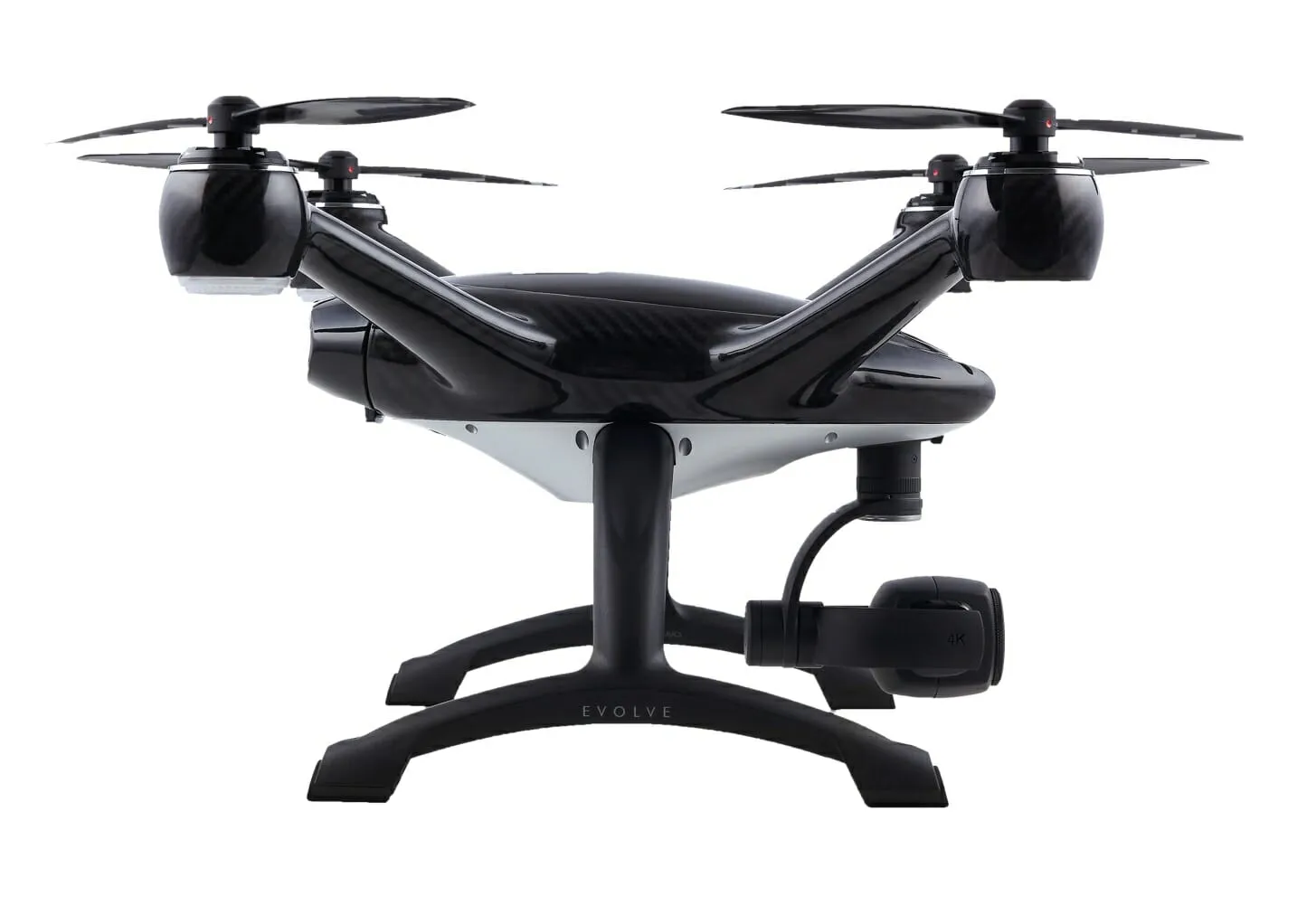

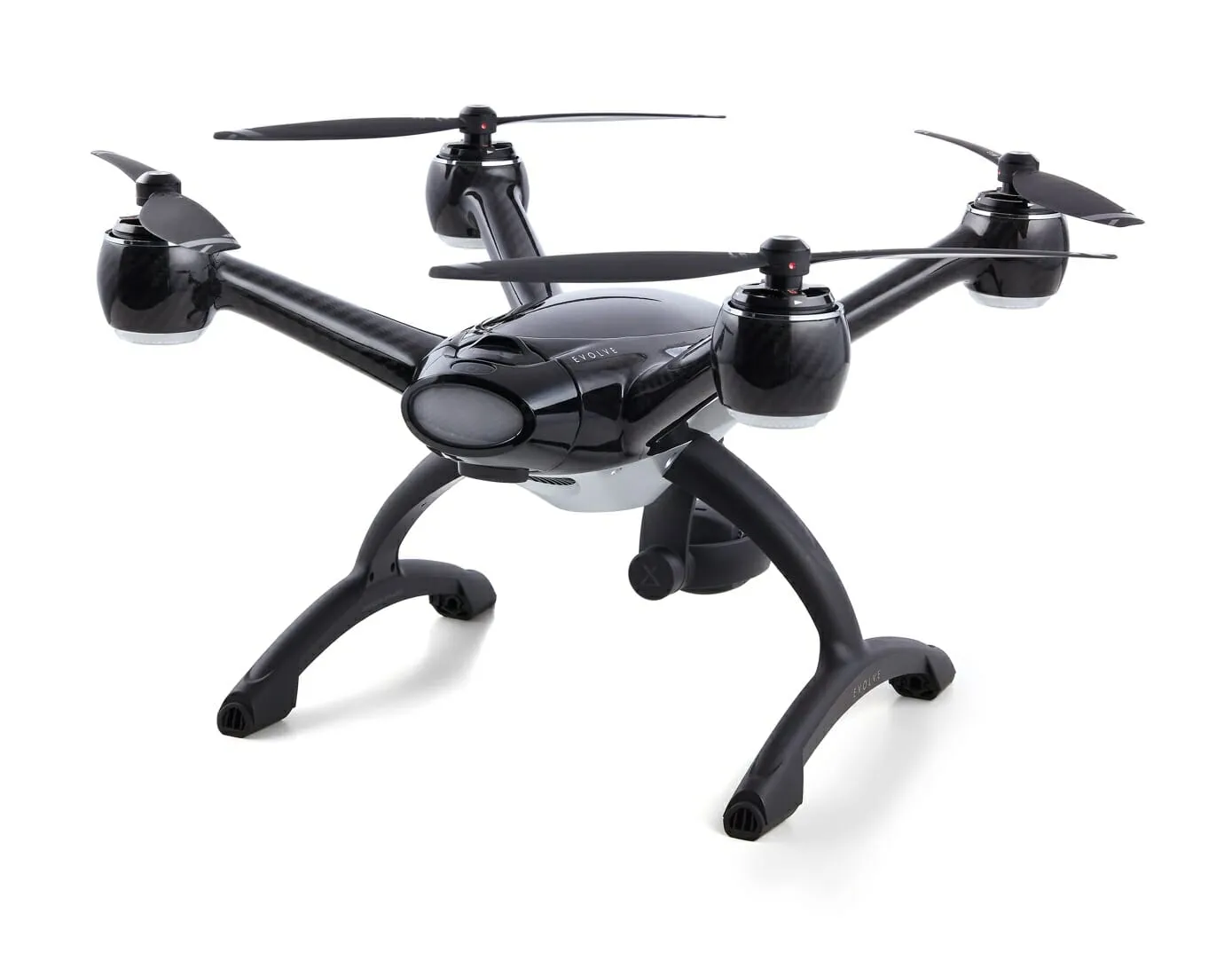

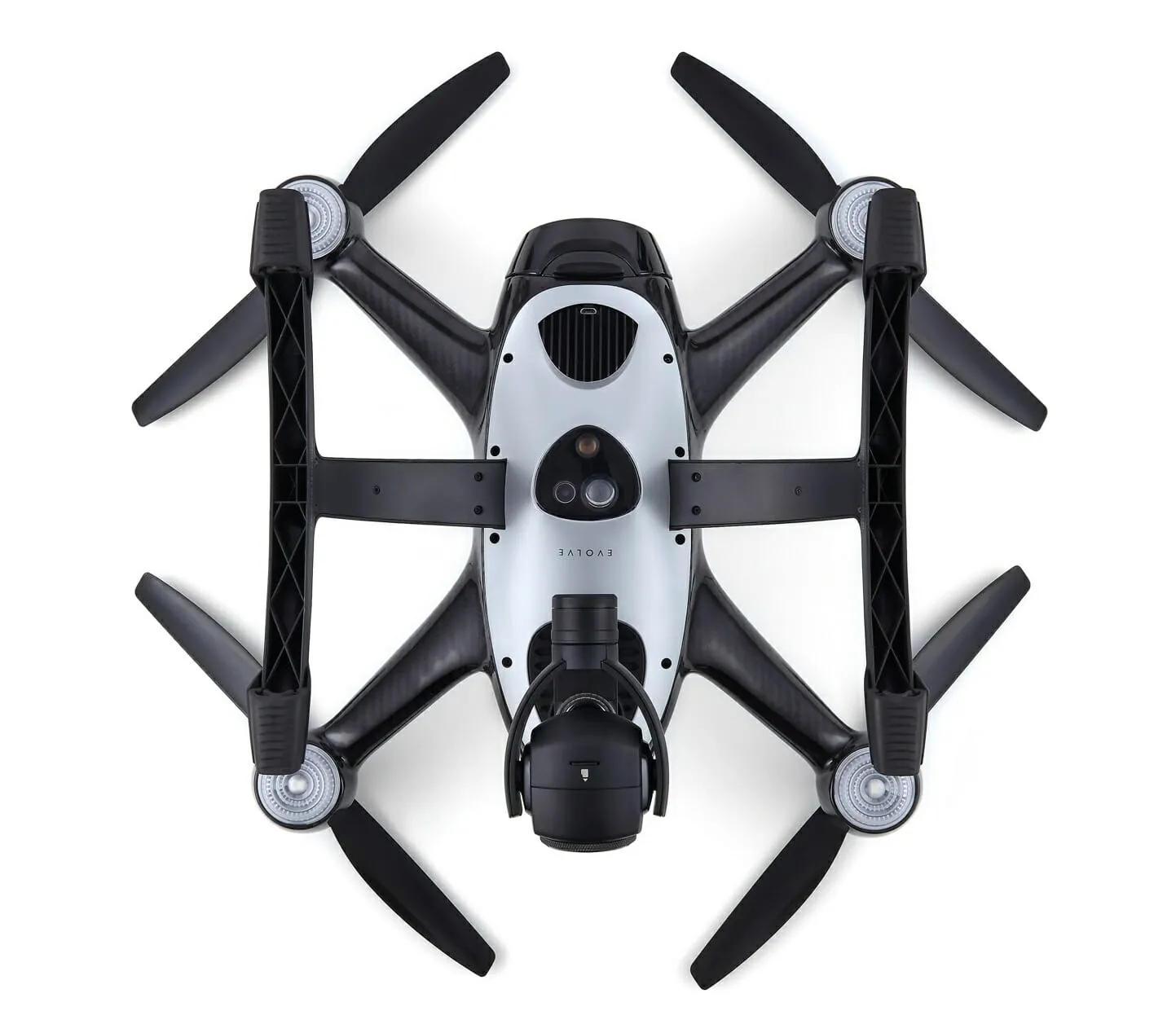

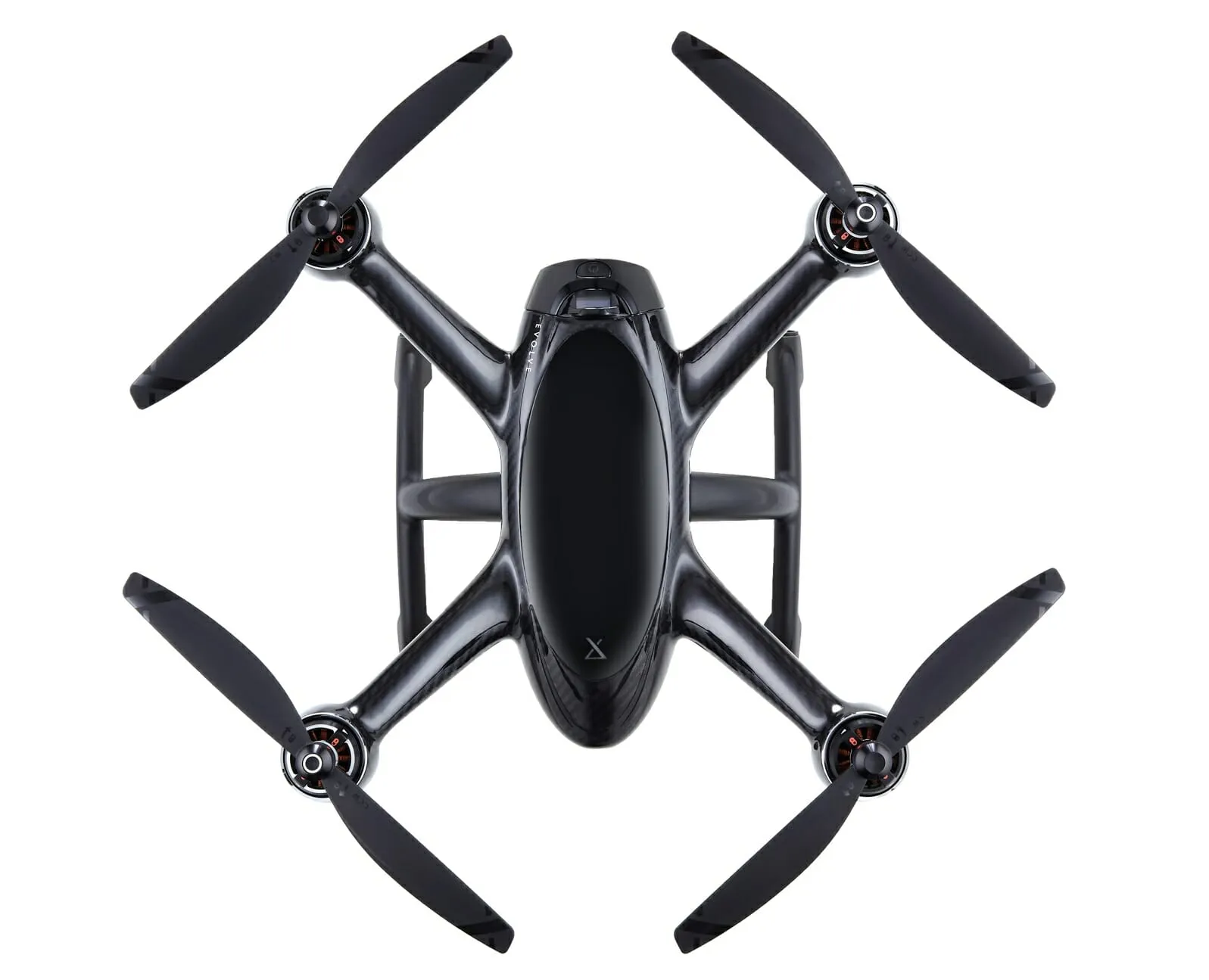

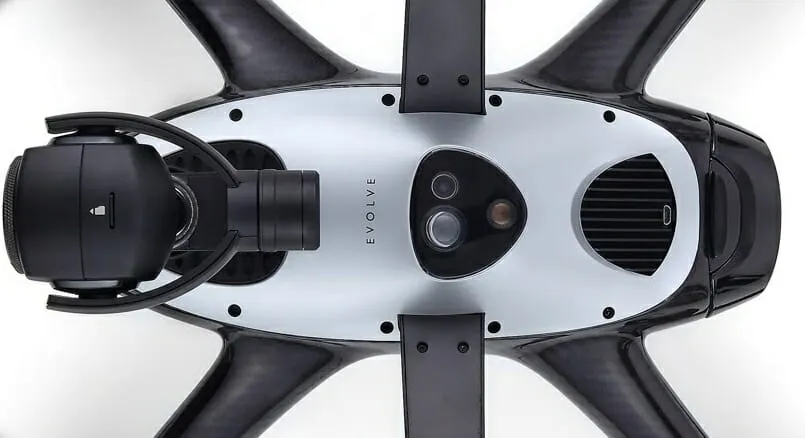

    Внешний вид

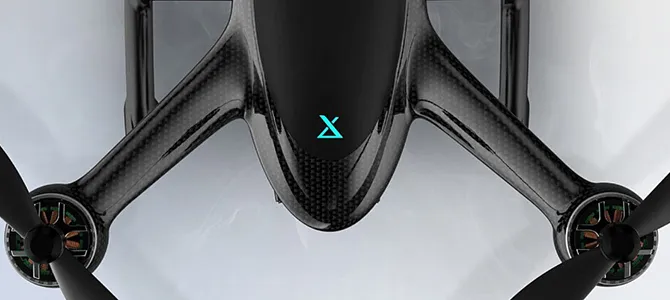

    Моторы

    https://kvadrokoptery.pro/wp-content/uploads/2019/04/Evolve-motor-video.mp4

    В БЛА применяются силовые агрегаты высокой мощности 650KV, которые обладают гасящим механизмом для гашения вибраций. В моторе двигатель и скоростной контроллер расположены по – отдельности. Они отделяются от остальных деталей при помощи прорезиненных прокладок AbShoc. Это требуется для снижения уровня вибраций и увеличения тяги до 1.7 кг с каждого силового агрегата. Есть механизмы быстрого съема несущих винтов.

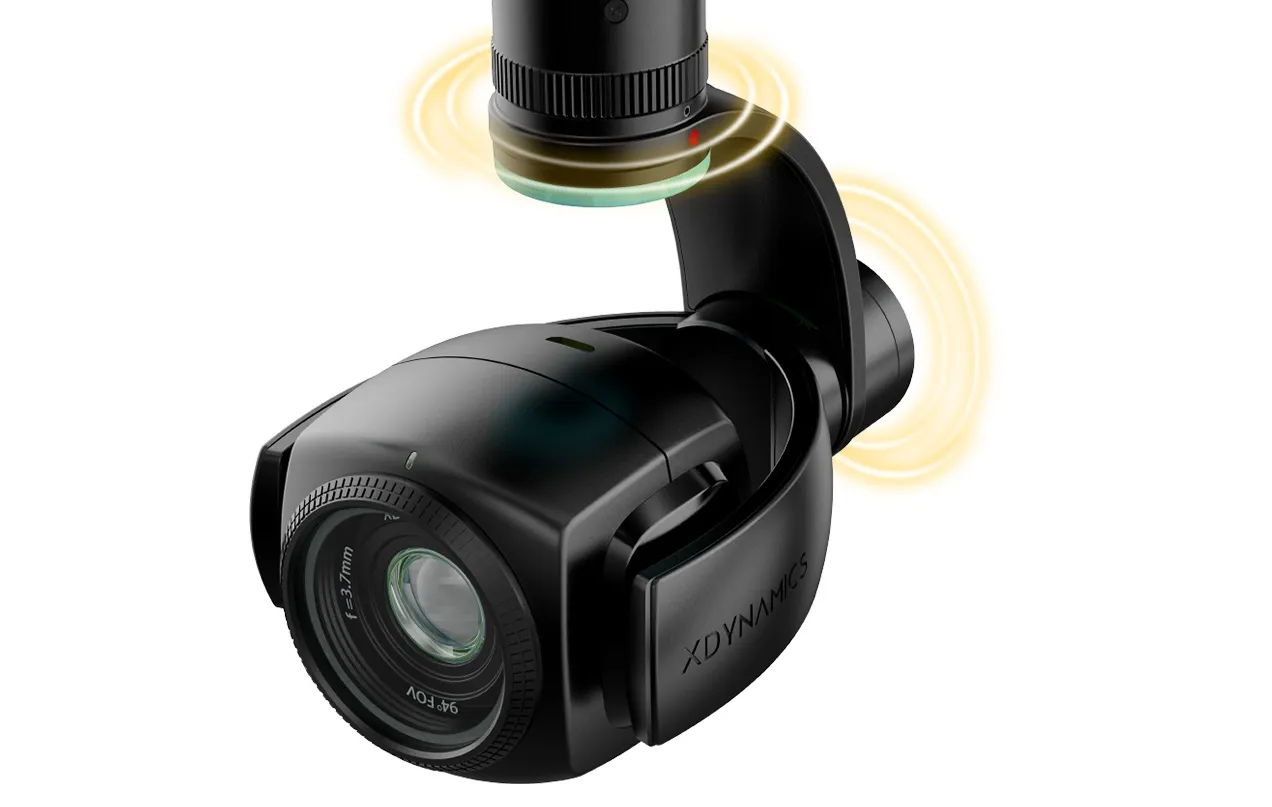

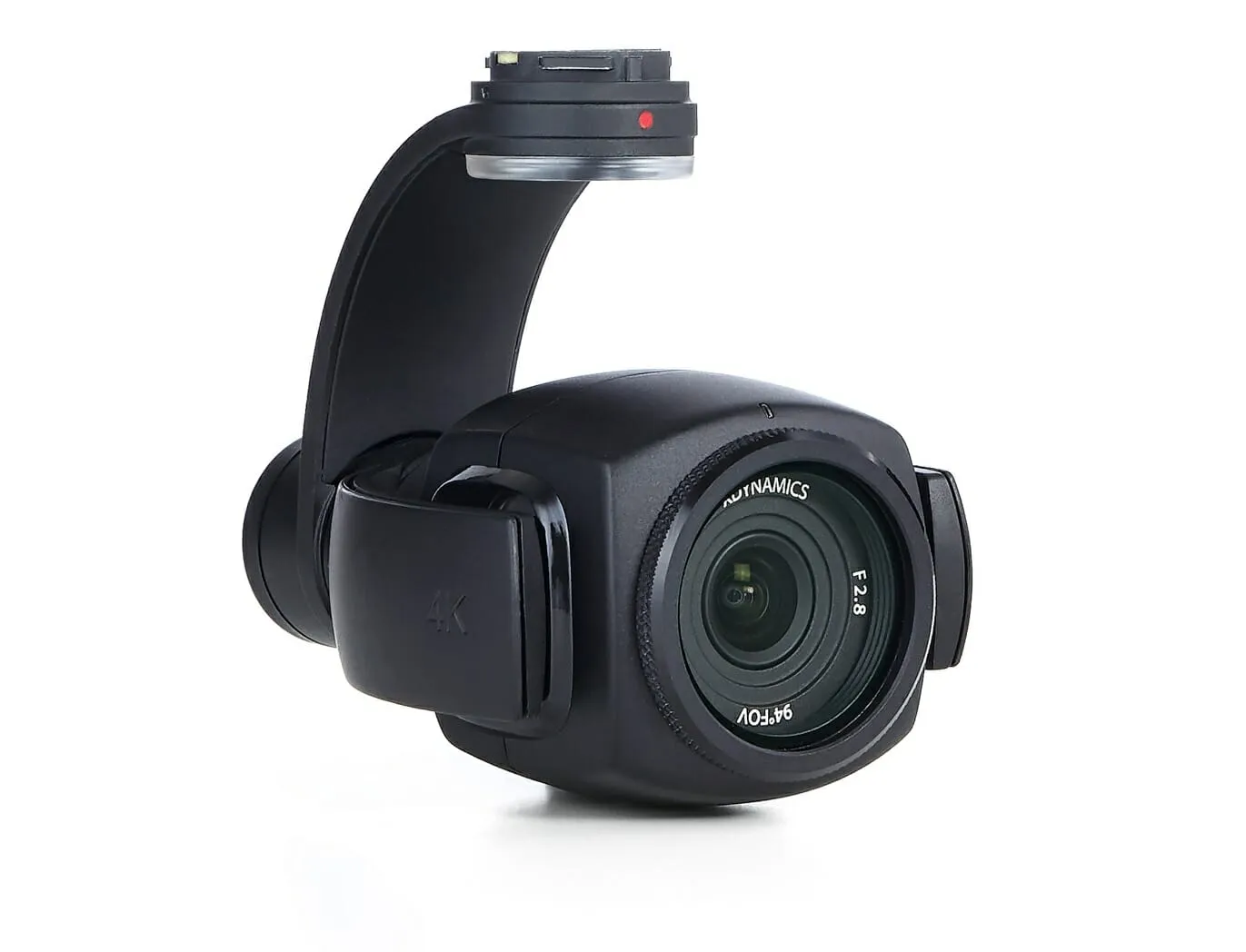

    Камера

    В стандартной комплектации беспилотник Evolve оснащается камерой на 12 мегапикселей с 1/2.3-дюймовой CMOS матрицей Sony. Угол обзора составляет 94 градуса. Для погашения вибраций имеется трех осевой подвес. Для записи фото и видео материалов есть несколько режимов:

  • 720р при 240 кадрах в секунду.
  • 1080р при 120 кадрах в секунду;
  • 4k съемка при 24 кадрах в секунду;
  • 2.7K при 60 кадрах в секунду;
  • Снимать можно кадры самых разных тематик. В дроне для съемки имеется поддержка Raw и DNG форматов. Для создания материалов можно пользоваться максимальным битрейтом 60 мегабит в секунду. На подвесе коптера имеется возможность крепить зеркальную и цифровую камеру для панорамной съемки. Для смены таких устройств требуется несколько секунд.

    Для этого есть уникальный адаптер.

    Питание

    Для питания дрона используется четырех баночный литий-полимерный аккумулятор. Он является разработкой компании Xdynamics. Емкость батареи – 6700 мАч. Полного заряда хватает на 20 минут пилотирования. Для зарядки используется зарядное устройство.

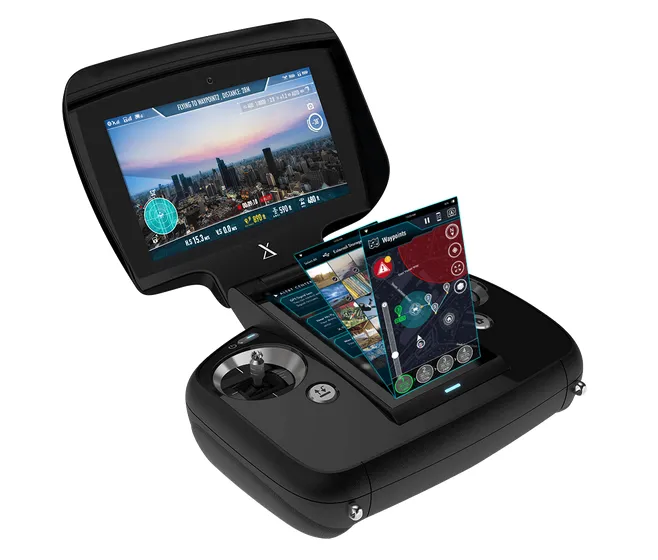

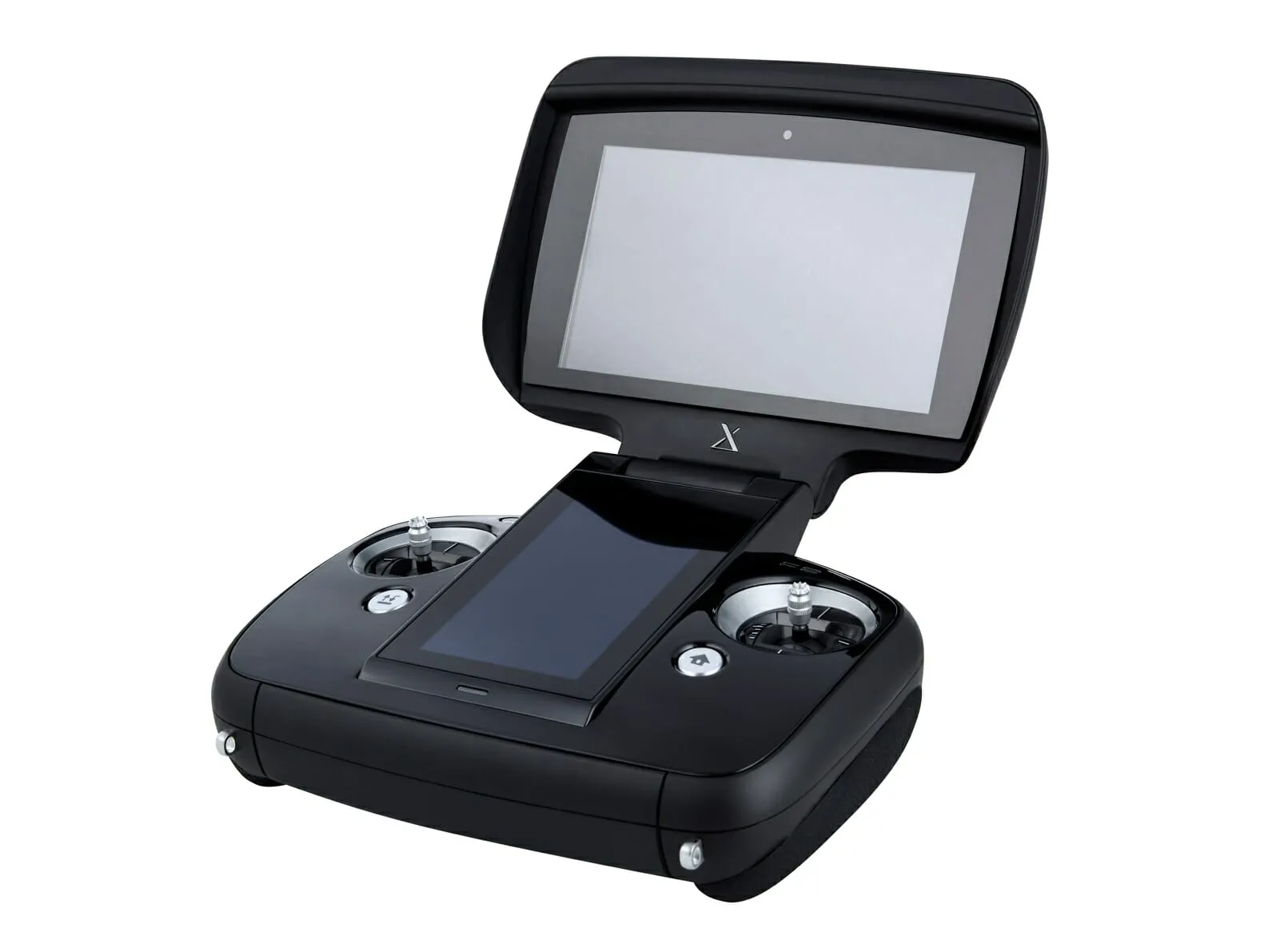

    Управление

    Разработчик использовал для своего беспилотника новую систему управления. У запатентованного контроллера имеется собственное программное обеспечение с двумя мониторами. Оба дисплея имеют довольно хороший уровень яркости. Все сведения прекрасно отображаются даже в солнечные дни.

    В панели пульта управления имеется семидюймовый экран, применяемый для отображения отснятого фото или видео. Второй дисплей размером пять дюймов применяется для управления квадрокоптером. Он находится между стиками. Так мы можем видеть, что разработчик решил отказаться от кнопочного управления и следовать современным трендам, которые применяются в смартфонах, переносных игровых пультах и цифровых камерах.

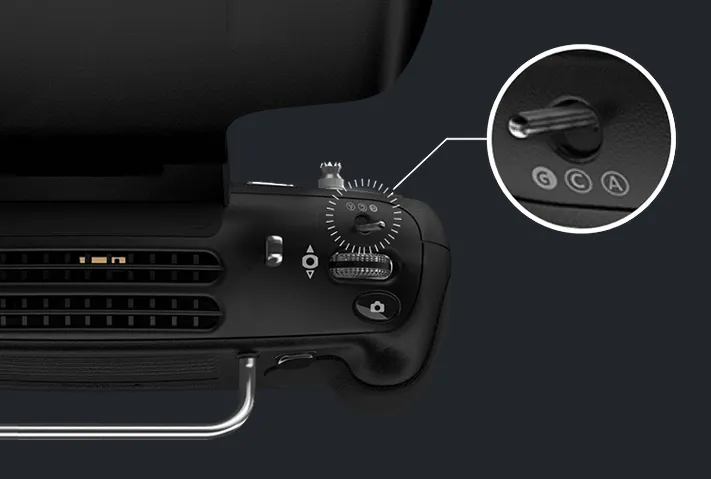

    Режимы полёта

    Пилоту доступны три основных режима пилотирования:

  • Custom Mode. Пользователь получает доступ к таким опциям, как Simple Mode и Waypoints Mode;
  • GPS mode. Дрон удерживает точное положение, когда т пользователя на протяжении какого- то времени не поступает команд. Для этого режима требуется стабильная спутниковая связь. Он подходит для начинающих пилотов;
  • Altitude mode. Дрон поддерживает заданную высоту. Используется в отсутствие спутниковой связи. Не происходит удержания позиции. Дрон может менять положение в зависимости направления ветра. Режим для опытных пилотов.
  • Продвинутая система пилотирования

    В одном дроне разработчик использовал как аппаратные компоненты, так и ПО. Аппаратура управления беспилотника представляет собой инновационную систему пилотирования. В ней реализованы опции как полета, так и создания кадров с неба. В рамках одного интерфейса опытные и профессиональные пользователи могут пользоваться следующим:

  • Режимы пилотирования. Можно задать в настройках следование за пилотом для создания селфи или же снимать указанные объекты отдельно.
  • Планировщик полета. Пользователь может производить настройку точек планового пилотирования с заданной высотой и по определенному направлению. Затем беспилотник летает автономно по заданным параметрам;
  • Центр предупреждений. Предлагает пользователю во время полета решать появившиеся проблемы;
  • Менеджер альбома. На свое усмотрение пилот может производить организацию, подпись или сортировку снимков. Используются специальные фильтры для улучшения качества материалов;
  • Для обеспечения аппаратуры управления функциональностью разработчик оснастил пульт четырех ядерным процессором и оперативной памятью DDDR 3 на четыре гигабайта. Система управления работает на ОС Android. Пульт способен по своей работоспособности составить конкуренцию любому планшетному ПК.

    Генеральный директор компании производителя Xdynamics рассказал о том, что система управления – это то, что отличает беспилотник от всех остальных дронов рынка. Он полностью готов к работе из коробки. Не потребуется производить его настройку при помощи программного обеспечения устройства, которое с ним синхронизируется. В беспилотнике все готово к использованию в бытовой или профессиональной отрасли.

    FPV

    Трансляция видеоматериала в режиме реального времени производится в высоком качестве 1080р при 60 кадрах в секунду с минимальной задержкой. Во время передачи данных практически не имеется никаких задержек, что позволяет управлять квадрокоптером без опасения столкнуться с барьерами даже на больших расстояниях от взлетного места. Беспилотник станет отличным помощником в таких сферах деятельности, как:

  • Коммерческое телевидение;
  • Киноиндустрия;
  • Проведение инспектирования различных структур.
  • Дрон применяется в сферах, где нужна картинка в режиме реального времени с минимальными задержками или вообще без них.

    Сверхточная система позиционирования

    Для обеспечения высокоточного позиционирования дрона имеется совокупность Глонасса, технических средств, оптических и сенсорных датчиков, четкого алгоритма работы. Такие инструменты для точного позиционирования может выдержать конкуренцию с системами беспилотников премиальных марок.

    Начало продаж и цена

    В самое ближайшее время стартуют продажи квадрокоптера Evolve. Стоимость беспилотника в базовой комплектации составляет 2499 долларов. Позже появится объявление о стоимости дрона с панорамной цифровой камерой.

    Вывод

    Эта модель бкеспилотника является отличным продуктом для использования в области инспектирования инфраструктур, коммерческого телевидения и прочих структурах, где необходимо получение качественных видео материалов с высоким уровнем разрешения в режиме реального времени без задержек.

    Видео
