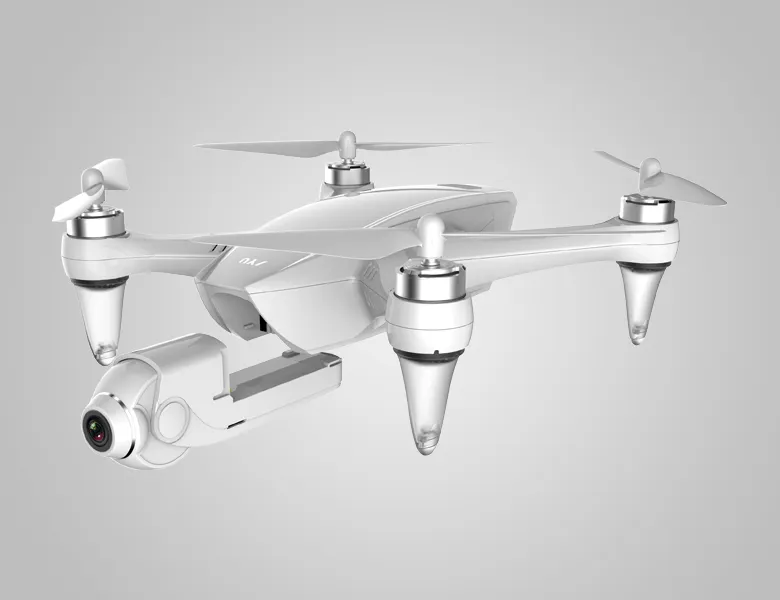

JYU Hornet 2 – полностью переработанная версия Hornet S

access_time20.04.2019
perm_identity Автор admin
folder_open JYU, Обзоры
5/5 - (1 голос)

Содержание статьи

  • 1 О бренде
  • 2 Особенности
  • 3 Комплектация
    • 3.1 Standard Version
    • 3.2 FPV Display Version
    • 3.3 FPV LCD дисплей.
    • 3.4 4K Camera Gimbal Version
  • 4 Спецификация
    • 4.1 Дрон
    • 4.2 АКБ
    • 4.3 Подвес
    • 4.4 Камера
    • 4.5 2.7К камера
    • 4.6 4К камера
    • 4.7 Аппаратура
  • 5 Моторы
  • 6 Камера
  • 7 Питание
  • 8 Управление
  • 9 Wrist Controller (WF8)
  • 10 Режимы следования
  • 11 Высота может быть любой.
  • 12 Автономные функции и режимы
  • 13 App
  • 14 Цена
  • 15 Заключение
    • 15.1 ПЛЮСЫ
    • 15.2 МИНУСЫ
  • 16 Видео

О бренде

JYU – китайский бренд. Компания IMAXRC известна на рынке благодаря зарядным устройствам для АКБ. С 2014 года занимается проектированием, разработкой, выпуском БЛА. В арсенале компании долгое время было 2 квадрокоптера.

Один из наиболее популярных — Hornet S – опробовали многие пилоты, но заметили множество недоработок. Продукт оказался «сырым». Разработчик решил модифицировать квадрокоптер и выпустил улучшенную версию — Hornet 2.

Особенности

Запрограммированные режимы полёта;

Модифицированный интеллектуальный АКБ;

Модифицированная электроника БЛА.

Определение местоположения через GPS, GLONASS;

Ударопрочный корпус;

Критичное расстояние отдаления – 2 км;

Улучшенная аппаратура;

Увеличенная продолжительность полёта – 28 минут;

Измененные Б/К моторы;

3 вариации камеры;

3-осевой подвес с возможностью быстрого монтажа;

Пульт-браслет WF8;

Комплектация

Новый дрон поставляется в 4 комплектациях:

Standard Version

  • АКБ.
  • БЛА;
  • Аппаратура для управления дроном;
  • FPV Display Version

  • Аккумулятор;
  • Курсовая камера FPV с разрешением Full HD;
  • Пульт управления;
  • Квадрокоптер;
  • FPV LCD дисплей.

  • Камера на подвесе с качеством съемки 2.7К.
  • 2.7К Camera Gimbal Version<
  • Аппаратура для управления;
  • Дрон;
  • Батарея;
  • 4K Camera Gimbal Version

  • АКБ;
  • Пульт управления;
  • Беспилотник;
  • Камера на подвесе с разрешением 4К.

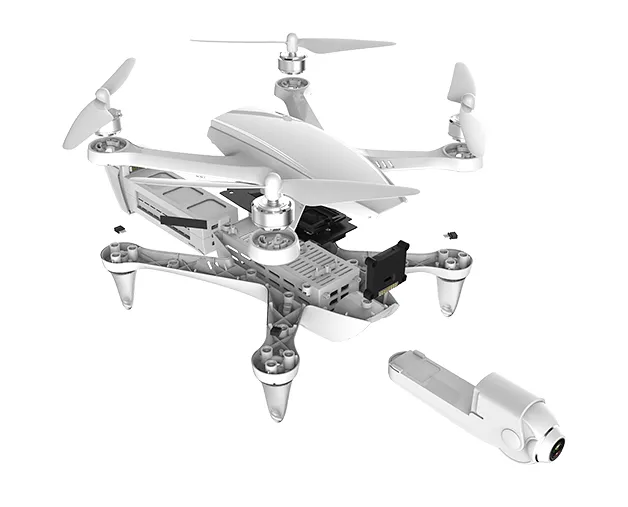

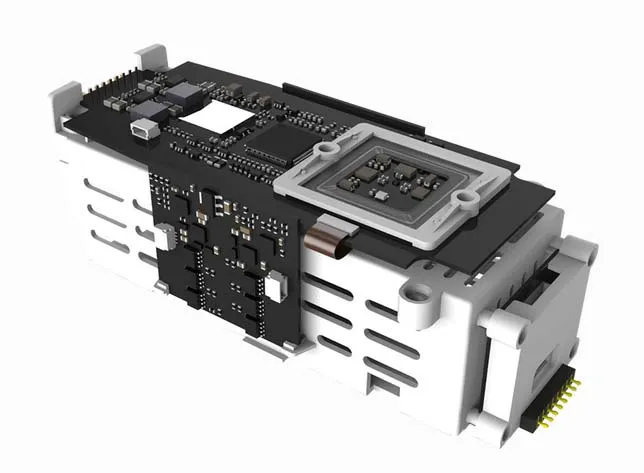

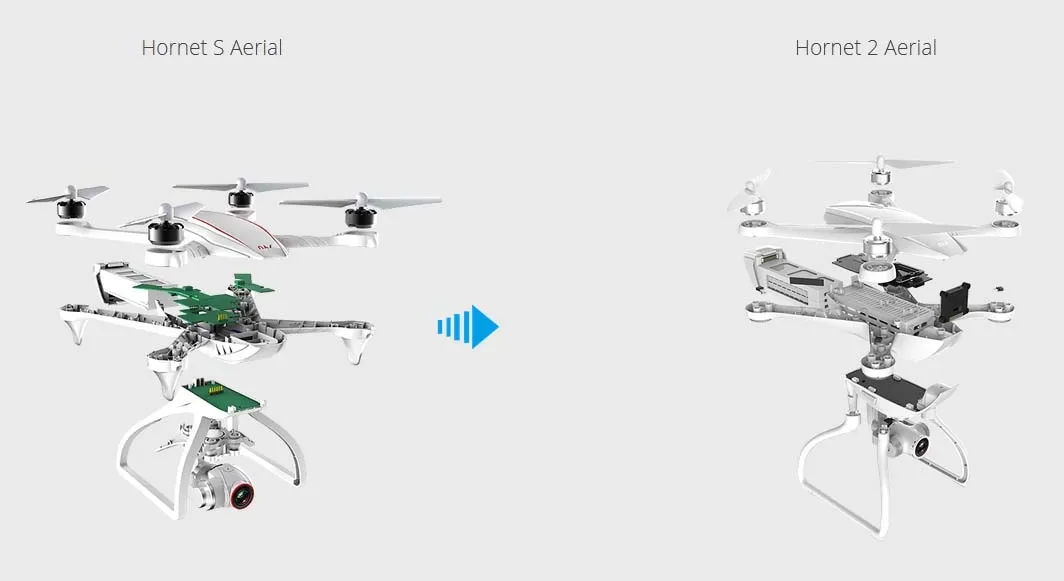

  • В новой версии разработчик установил более мощный аккумулятор. Высвободить место под улучшенную батарею удалось за счёт объединения электроники в единый компонент. Hornet 2 оснащен сенсором IMU. Он установлен на элементах, который гасят вибрации. В результате чего гироскоп, барометр, компас и акселерометр выдает более точные данные.

    Спецификация

    Дрон

    Тип моторов – бесколлекторные, 2205.

    Время полёта – от 20 до 28 минут.

    Максимальная скорость во время взлёта – 14,4 км/ч.

    Система навигации: GPS/GLONASS.

    Максимальная скорость при снижении – 7,2 км/ч.

    Торговая марка – JYU.

    Вес с аккумуляторной батареей – 800 г.

    Рабочие температуры – от 0 до 40 градусов.

    Точное зависание – в радиусе 1.5 м.

    Размер по диагонали (без учета винтов) – 28 см.

    Максимальная скорость во время движения – 36 км/ч.

    Данные о несущих винтах – 7304.

    Критичная высота подъема – 4 км.

    Вес в состоянии полёта – 1.8 кг.

    Название модели — Hornet 2.

    Критичное расстояние отдаления от аппаратуры – 2 км.

    Материал изготовления корпуса – поликарбонатный сплав, ударопрочность увеличена втрое (по сравнению с предыдущей моделью) за счёт усиления Х-образного ребра жесткости.

    АКБ

    Рабочие температуры – от 0 до 40 градусов.

    Тип батареи – литий-полимерная, 4S.

    Ёмкость – 3600мАч.

    Вес батареи – 190 г.

    Рабочее напряжение – 14.8В.

    Мощность АКБ, заряда – 54Втч, 70Вт.

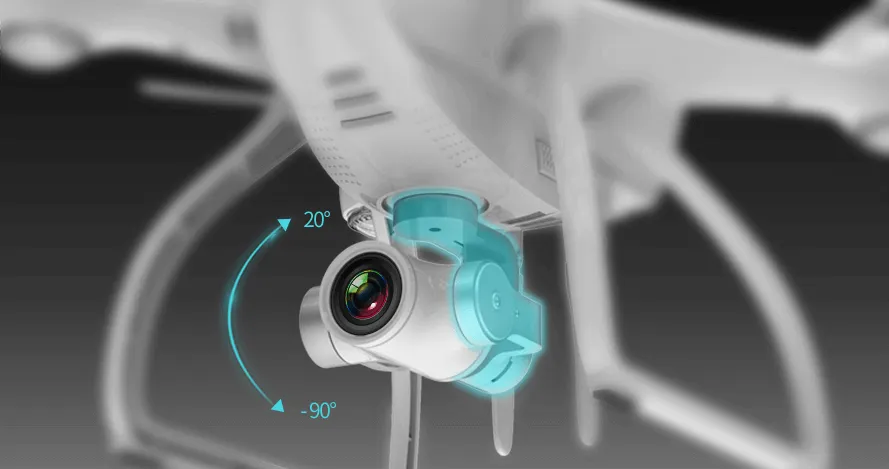

    Подвес

    Угловой диапазон – от +20 до -90 градусов.

    Точность настройки – в пределах 0,05 градусов.

    Вес – 170 г.

    Камера

    Размеры фотоснимков – 3264х2448.

    Светочувствительность – 50-800 единиц.

    Внешний накопитель – microSD 8-32Гб.

    Тип съемки изображений – одиночный.

    Курсовая FPV

    Поле зрения – 150 градусов.

    Режимы видеосъемки: 1080P – 30fps, 720P – 60 fps.

    Формат видеороликов, фотографий – MP4, JPEG.

    2.7К камера

    Разрешение камеры, изображения – 8Мп, 3264х2448.

    Разброс светочувствительности – 50-400 единиц.

    Внешняя память – карта microSD на 8-64Гб.

    Качество, частота кадров при видеосъемке: 2.7К – 30 fps, 1080P – 60 fps.

    Рабочий температурный режим – от -10 до +50 градусов.

    Формат видеороликов, фотографий – MP4, JPEG.

    Тип съемки – одиночный.

    Угол обзора – 120 градусов.

    4К камера

    Температурный режим работы: от -10 градусов до +50 градусов по Цельсию.

    Поле зрения – 90 градусов.

    Диапазон светочувствительности – 50-1600.

    Внешняя память – microSD 8-64Гб.

    Формат видеороликов, фотографий – MP4, JPEG.

    FPS при видеосъемке: 4К – 30fps, 1080P – 120fps, 720P – 240fps.

    Разрешение фотоснимков – 4608х3456.

    Типы съемок изображений – одиночный, серийный.

    Аппаратура

    Частотные диапазоны: 2.4-2.483 ГГц, 5.725-5.825 ГГц. Максимальное расстояние для передачи данных: 2000 м (FCC) и 800 м (CE). Мощность передатчика: для первого частотного диапазона 26дБм (FCC) и 17дБм (CE), для второго – 28дБм (FCC) и 14дБм (CE). Тип и ёмкость источника питания: литий-полимерный аккумулятор IS на 2200мАч. Рабочее напряжение и ток – 3.7В и 0,5А. Видеовыход: в версии Aerial – Wi-Fi, в версии FPV – 2,5-миллиметровый разъем.

    Моторы

    Предыдущая модель имела Б/К моторы. Модифицированная версия получила такие же двигатели, только с меньшей мощностью. Если ранее максимальная скорость в горизонтальном положении достигала 120 км/ч, теперь она снизилась до 36 км/ч.

    Камера

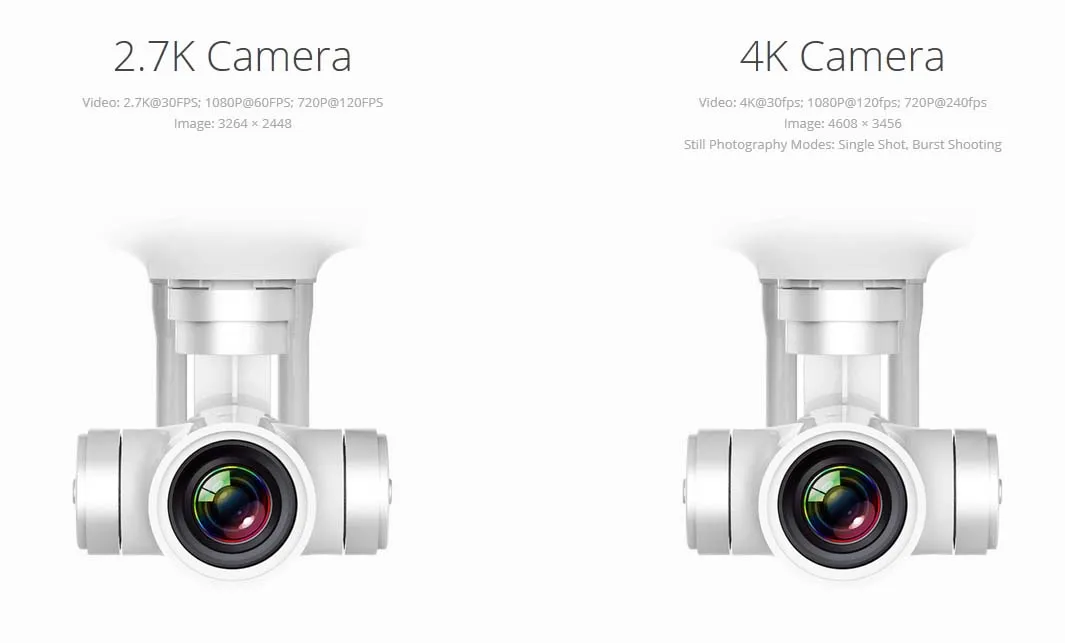

    БЛА поставляется в разной комплектации. Есть возможность выбрать одну из 3 камер: 1) Курсовая FPV модель с видеосъемкой в качестве Full HD. Угол наклона регулируется вручную, по вертикали, есть механизм для быстрого монтажа. 2) Камера с разрешением 2.7К. Устанавливается на 3-осевой бесконтроллерный подвес. Предусмотрен быстрый монтаж. 3) Вариант с разрешением 4К. крепится на 3-осевой подвес посредством быстрого монтажа.

    *Дрон с курсовой Full HD FPV камерой *Камера 2.7К и 4К на 3-осевом Б/К подвесе

    Питание

    В модифицированной версии установлен более мощный аккумулятор (на 44% по сравнению с предыдущей моделью). 3-баночную батарею производитель заменил 4-баночным аккумулятором. Увеличилась ёмкость источника питания в дроне: было 2500мАч, стало 3600мАч. Каждой из четырех банок можно управлять отдельно – это заслуга микроконтроллера MCU, который встроен в дрон. Напряжение распределяется равномерно, это положительно сказывается на продолжительности одного полёта: прежняя модель летала от 15 до 20 минут, модифицированная – от 20 до 28 минут (в зависимости от версии).

    Появился режим хранения аккумулятора, который включается, когда вы перестаете использовать дрон. Питание стало более мощным, что потребовало дополнительной вентиляции. Воздушный канал теперь есть у каждой банки батареи. Чрезмерный перегрев источника питания исключен.

    Микроконтроллер является центром управления БЛА. MCU собирает информацию о состоянии рабочих механизмов, о местоположении квадрокоптера, о проценте заряда аккумулятора. Микроконтроллер отражает даже скорость, с которой вращаются двигатели. Устройство анализирует и обрабатывает данные в режиме реального времени.

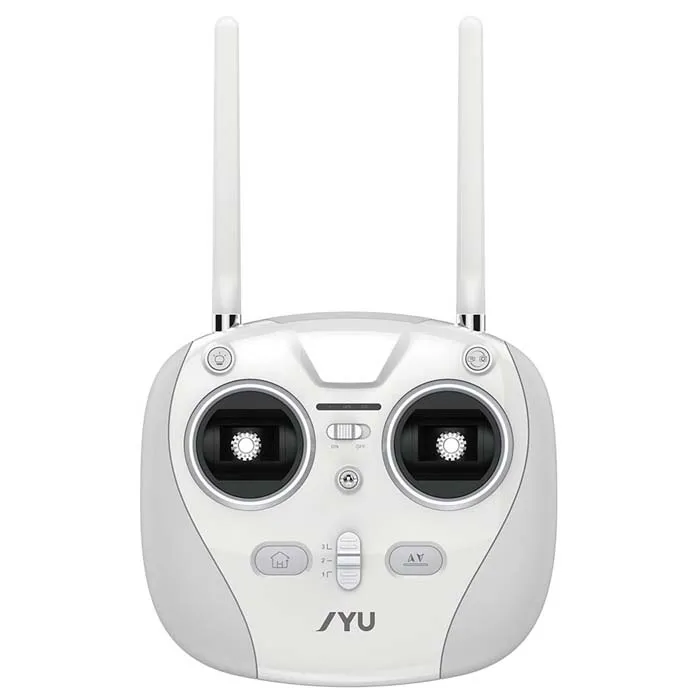

    Управление

    Разработчик модифицировал аппаратуру более ранней версии дрона. Стал шире диапазон рабочих частот. Если раньше БЛА принимал команды на расстоянии до 1,2 км, то теперь – до 2 км. Изменился внешний вид аппаратуры – в нижней части появились округлые силиконовые формы. Теперь удобнее держать пульт в руках.

    А вот ёмкость АКБ упала: 4000мАч против 2200мАч. С одной стороны, это уменьшило вес аппаратуры. С другой стороны, заряда хватает на меньшее время. Хотя разработчик уверяет, что продолжительность работы осталась примерно такой же.

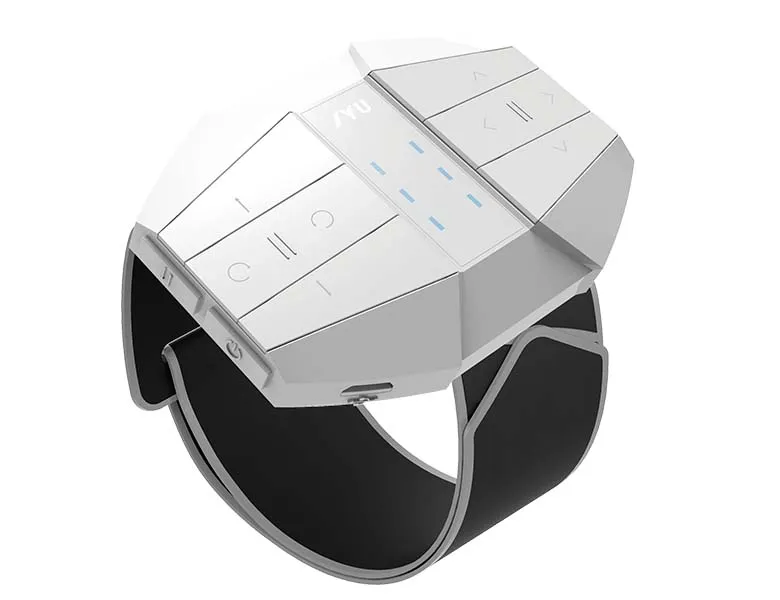

    Wrist Controller (WF8)

    Устройство WF8 – наручный контроллер. Представляет собой передатчик с 8 каналами и рабочей частотой 5.8 ГГц. Передает квадрокоптеру данные о своём местонахождении. Определение координат происходит через GPS, Glonass. БЛА получает информацию с наручного контроллера и следит за его перемещением.

    Производитель предлагает купить WF8 отдельно – в комплекте наручного контроллера нет. Это устройство актуально для неопытных пилотов. Управлять беспилотником становится проще. Классическая аппаратура намного сложнее в использовании. Если выбрать автоматический режим WF8, можно настроить маршрут движения и положение дрона относительно браслета, задать нужный тип съемки.

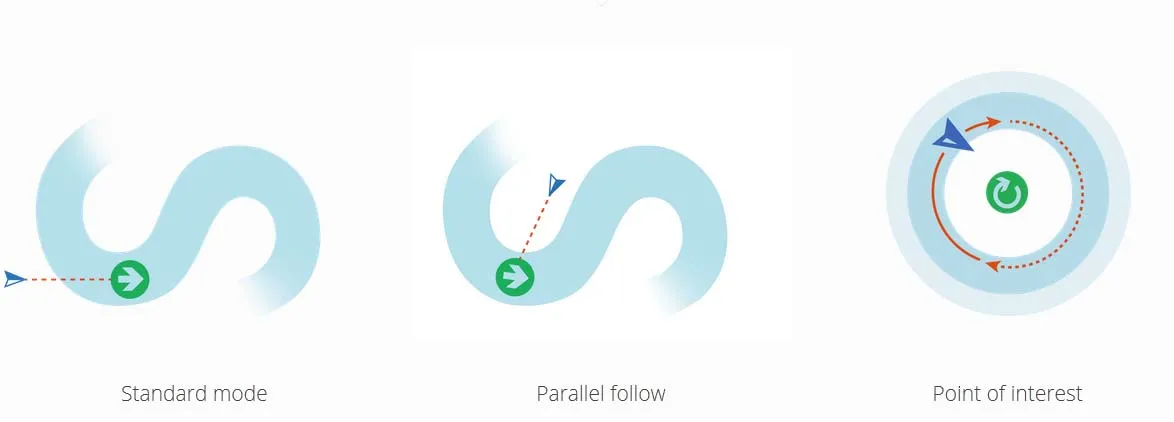

    Режимы следования

    Standard mode – БЛА летит за пультом-браслетом сзади, высота регулируется вручную;

    Parallel follow – квадрокоптер летит параллельно наручному контроллеру. Возможна съемка пилота со стороны.

    Высота может быть любой.

    Point of interest – дрон летает вокруг браслета на высоте, которую определит пилот.

    Автономные функции и режимы

    Low Power Geo Fencing – ограничение высота и радиуса полёта при недостаточно заряженном АКБ. Дрон взлетает на 20 метров, не больше.

    Low battery auto return – возврат в точку взлёта при критичном заряде батареи. Возврат в точку осуществляется автоматически.

    Way points – полёт по проложенному маршруту. Функция полезна в случаях, когда нужно отредактировать параметры съемки. Пилот концентрируется на записи видео и не беспокоится об управлении.

    Point of interest – полёт вокруг определенной точки. Пилот настраивает камеру, корректирует скорость, высоту и радиус полёта квадрокоптера.

    Follow me – следование за наручным контроллером. При отсутствии устройства функцию активировать нельзя.

    Beginner mode – режим для неопытных пользователей. Активность дрона ограничена. В таких условиях легче освоить навыки пилотирования.

    Out of Range Return to Home – квадрокоптер возвращается в место взлёта, если связь с аппаратурой будет утеряна, а восстановить сигнал не получится.

    One key return – возврат в точку взлёта. Достаточно один раз нажать на кнопку, чтобы дрон вернулся в место, откуда взлетал.

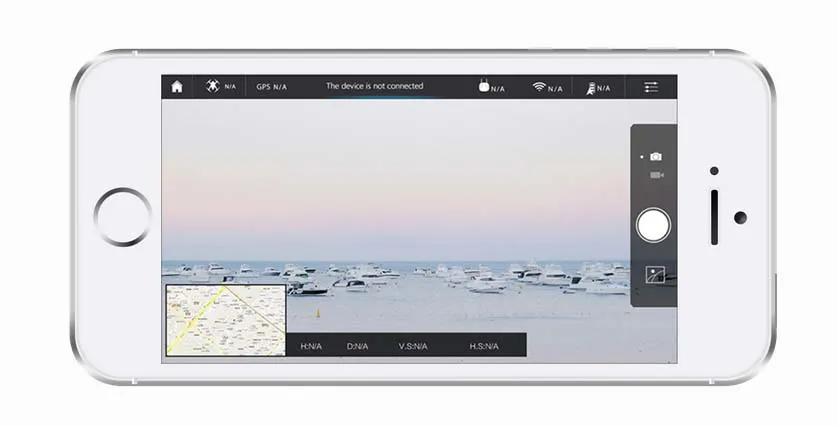

    App

    Для смартфонов на ОС iOS, Android создано официальное приложение – «JYU FLY». С его помощью можно запускать онлайн-трансляцию – картинка выводится на экран в режиме реального времени.

    Цена

    Стоимость БЛА зависит от комплектации. На торговых площадках интернета цена варьируется в диапазоне 19-35 тысяч рублей.

    Заключение

    Компактный размер – 5 из 10;

    Стоимость БЛА – 6 из 10;

    Качество съёмки и функциональность камеры – 7 из 10;

    Надежность квадрокоптера – 7 из 10;

    Соотношение качества и цены – 8 из 10;

    Функционал и время полёта дрона – 9 из 10;

    Лётные характеристики – 9 из 10;

    Комплектация производителя – 10 из 10.

    ПЛЮСЫ

  • Достойные лётные свойства;
  • Высокое качество исполнения;
  • Запоминающийся дизайн;
  • Взлёт дрона из коробки;
  • Доступная цена.
  • Пульт-браслет для управления;
  • Определение координат дрона с помощью спутниковых систем;
  • Прочный корпус;
  • Запрограммированные рабочие режимы;
  • МИНУСЫ

  • Низкокачественное видео на стоковых камерах.
  • Предшествующая модель имела проблемы с ESC, OSD, перегревался передатчик камеры, электроника и софт работали со сбоями.
  • Видео
