HBRC HB64 – бесколлекторный TinyWhoop

5/5 - (1 голос)

Содержание статьи

1 Введение
2 Особенности
3 Комплектация
4 Внешний вид
5 Спецификация
6 Цена

Введение

Всё больше появляется нано дронов с бесколлекторными моторами. Среди TinyWhoop первопроходцем стал HBRC HB68. Модель HB64 имеет похожие характеристики, но другой размер, вес и мощность.

Особенности

Изменение настроек через конфигуратор Betaflight 3.x.x. OMNIBUS;

Вес в состоянии полёта – 30 г.

ПК F3, есть OSD;

Габариты рамы – 64 мм;

Радиоприемник;

Протокол регуляторов скорости ESC 5A BLHeli_S;

Продолжительность полета – до 4 минут;

Видеомодуль 600TVL с углом обзора 120 градусов, передатчик на 48 каналов с мощностью 25мВт;

Несущие винты имеют кольцевую защиту;

Моторы бесколлекторного типа 16000KV;

Комплектация

Аппаратуры управления в комплекте нет, зато есть:

USB адаптер L типа;

БЛА;

Ключ для замены винтов.

Радиоприемник FS-RX2A;

Несущие 4-лопастные винты в количестве 4 штук (столько же запасных, но с 3 лопастями);

Аккумулятор мощностью 250/260мАч;

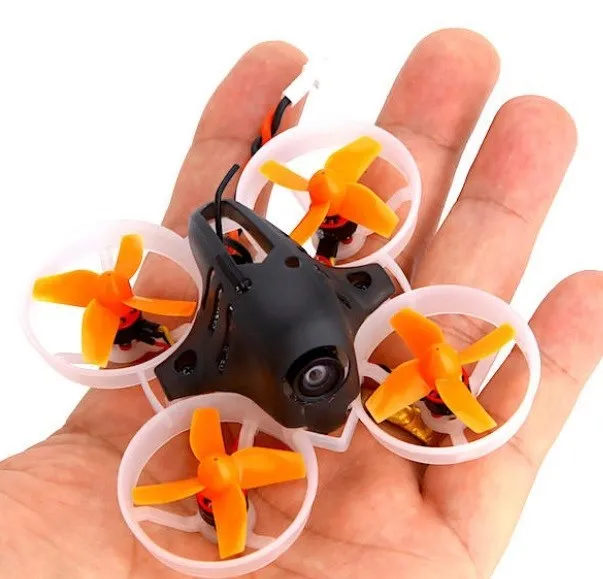

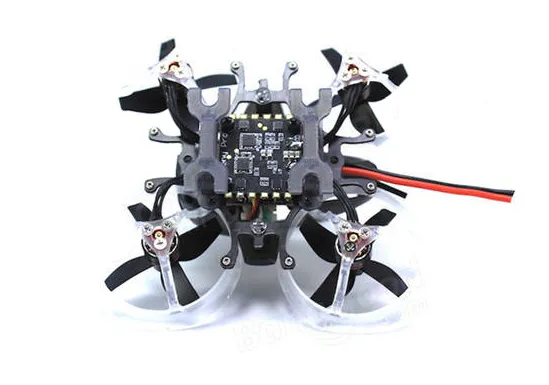

Внешний вид

Спецификация

Приёмник сигнала — FS-RX2A.

Размер несущих винтов – 31 мм.

Модель процессора БЛА — STM32F303CCT6.

Разновидность сенсора — SPI MPU-6000.

Пиковое значение тока – 6А.

Передатчик видео – мощность 25мВт, 48 каналов.

Тип, модель моторов – без коллекторов, D0603.

Есть бузер порт.

Форма, размеры рамы – Х-образная, 64 мм.

ПК — F3, оснащен OSD.

Источник питания

Источник питания – 1-баночная литий-полимерная батарея с рабочим напряжением 3.85М, ёмкостью 260/250мАч, коннектор PH2.0-2P.

Система передачи цвета — PAL/ NTSC.

Вес БЛА, АКБ – 24 г, 6-7 г.

Камера для съемки от первого лица — 600TVL, поле зрения 120 градусов.

Максимальный полёт – 4 минуты с более мощной батареей.

Характеристики ESC: 5A BLHeli_S Dshot, ПО BLHeli_S 16.6.

Поддержка протоколов – Multishot, PWM, Oneshot125, Dshot150/300/600.

Совместимое ПО – конфигуратор Betaflight 3.x.x OMNIBUS.

Сила непрерывного тока – 5А.

Программирование – LED, ESC.

Цена

Квадрокоптер можно купить на торговой площадке Banggood за 127,99 долларов. А цена модели HB68 – 118,63 доллара.
