Eachine E013 Small Pepper – энергичный FPV малыш

access_time26.04.2019
perm_identity Автор
folder_open Eachine, Обзоры
5/5 - (1 голос)

Содержание статьи

О продукте

Новая модель Eachine – еще один клон TinyWhoop размером 65 миллиметров. Сначала компания выпустила более продвинутый БЛА — E010S, а затем – E013 Small Pepper. Оба дрона пришлись по вкусу пользователям, как начинающим пилотам, так и профессионалам. БЛА E013 оснащен закрытым ПК (у предшественника контроллер был открытым).

Стабилизация постоянная, 6-осевая. Режим «Acro» отсутствует, менять настройки через конфигуратор нельзя. Все эти особенности сузили целевую аудиторию нового дрона до любителей FPV съемки. Модель от Eachine можно использовать в качестве тренажера, чтобы освоить и улучшить навыки пилотирования в закрытых пространствах, когда уличная погода не оставляет выбора. Какие качества присущи E013 Small Pepper?

Особенности

  • Очки для режимов FPV;
  • AIO камера для съемки FPV с матрицей 1/3 CMOS и разрешением 1000VTL;
  • Перевороты на 360 градусов;
  • 3 встроенных режима активности;
  • Несущие винты имеют кольцевую защиту, что увеличивает безопасность дрона;
  • Постоянная 6-осевая стабилизация;
  • Режим полёта «Headless»;
  • Видеопередатчик 25мВт с 40 каналами;
  • Вес с батареей – 25 г.
  • Работа на частоте 2.4 ГГц;
  • Автоматический возврат БЛА к пульту управления;

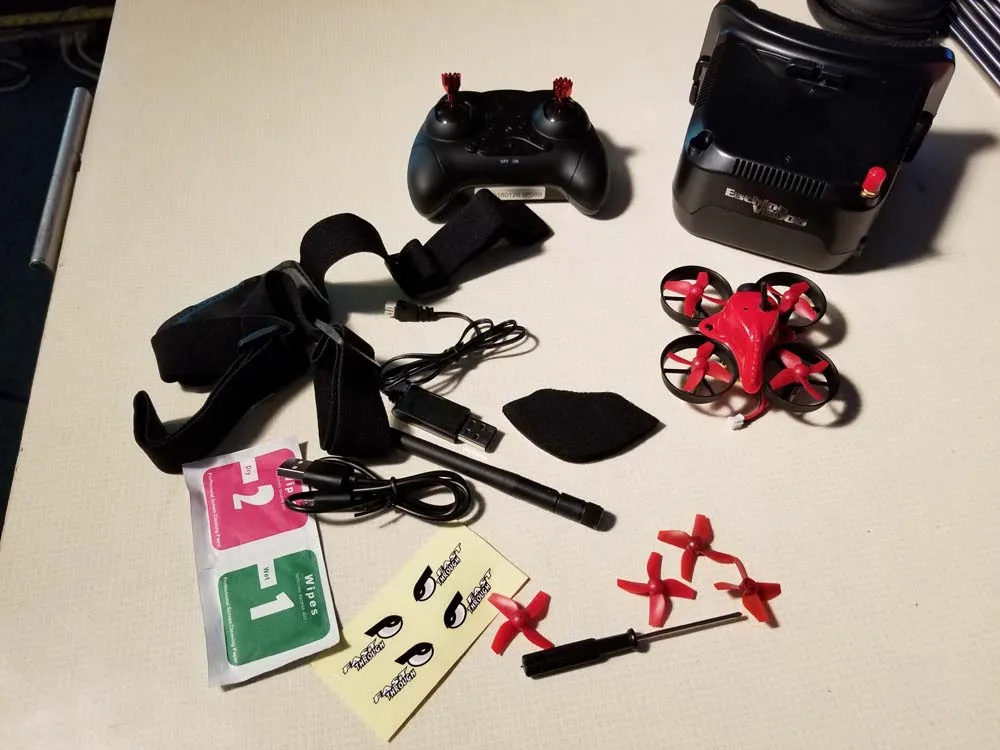

    • Комплектация

    Квадрокоптер поставляется в 2 комплектациях. Главное отличие – FPV очки. Максимальный комплект включает в себя:

  • 7) Зарядное устройство с USB разъемом для зарядки аккумулятора очков;
  • 4) Пульт управления (3 батарейки формата «ААА» докупаются самостоятельно);
  • 8) Головной ремень для фиксации очков;
  • 1) Дрон;
  • 2) Li-Po АКБ на 200мАч с 1,5 мм разъемом JST ZH;
  • 10) Наклейки для фюзеляжа БЛА с фразой «Fast Through» (2 пары);
  • 11) Сухая и влажная салфетка для очистки экрана очков;
  • 14) Англоязычная инструкция для пользователя.
  • 13) Отвёртка;
  • 12) Самоклеящийся уплотнитель из поролона для очков;
  • 9) Дополнительные несущие винты (4 штуки, тип 2 CW/2 CCW);
  • 3) Зарядное USB устройство для аккумулятора;
  • 5) Очки для режима FPV;
  • 6) Антенна 5.8 ГГц для очков;

    • На сайте разработчика есть информация о том, что в максимальной комплектации есть AV-IN кабель. Благодаря ему можно транслировать изображение с экрана очков на любые устройства с выходом RCA.

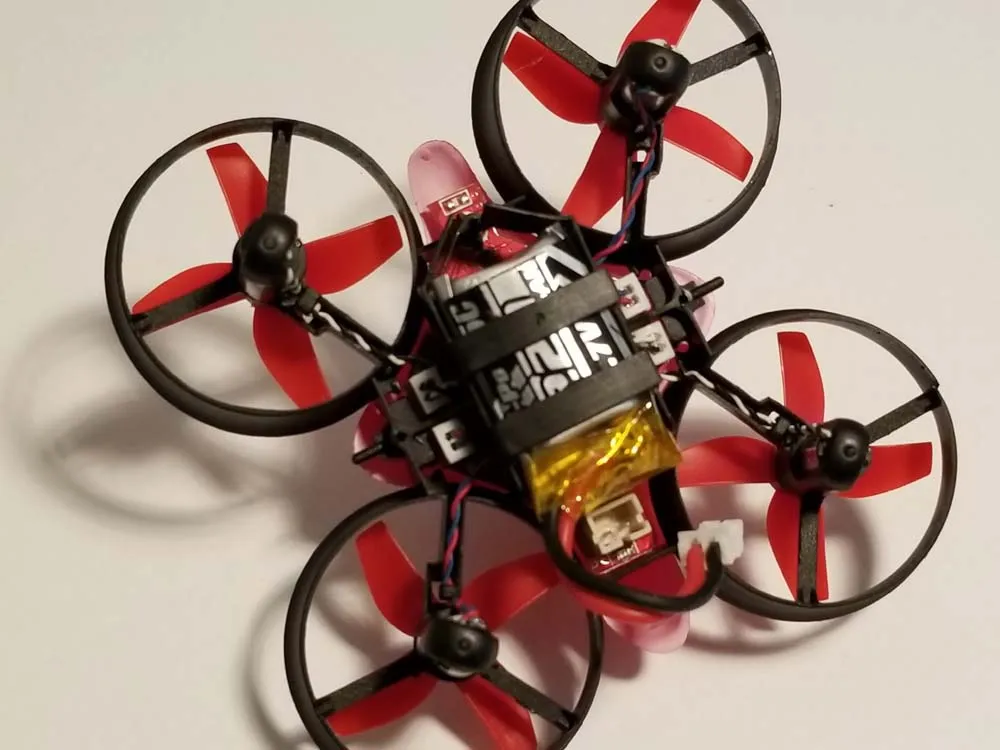

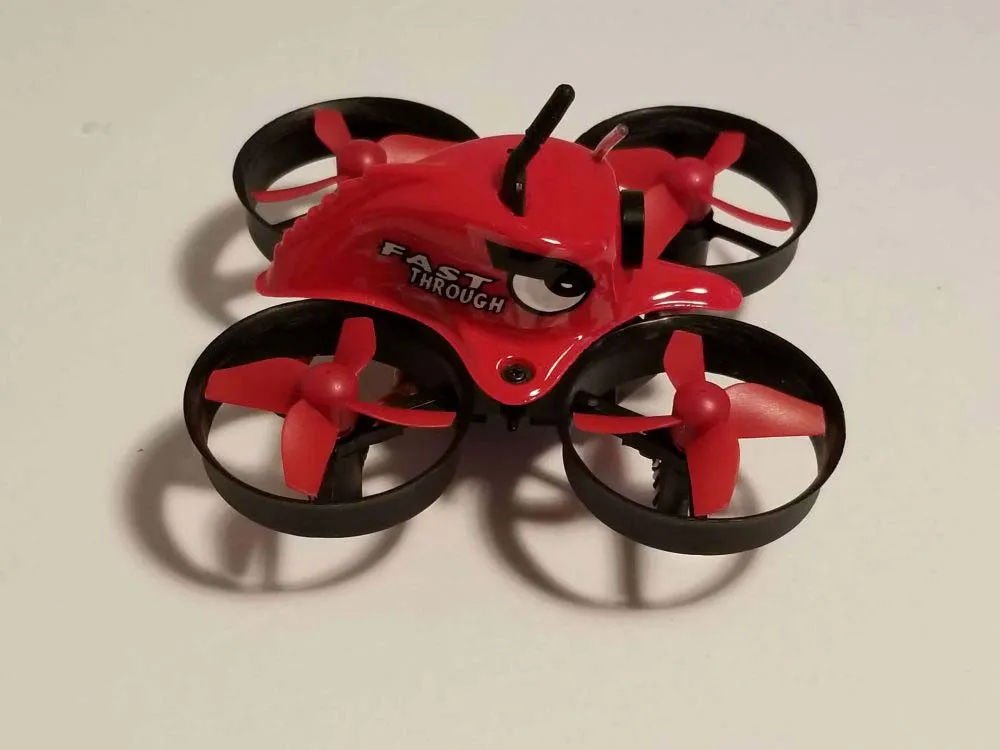

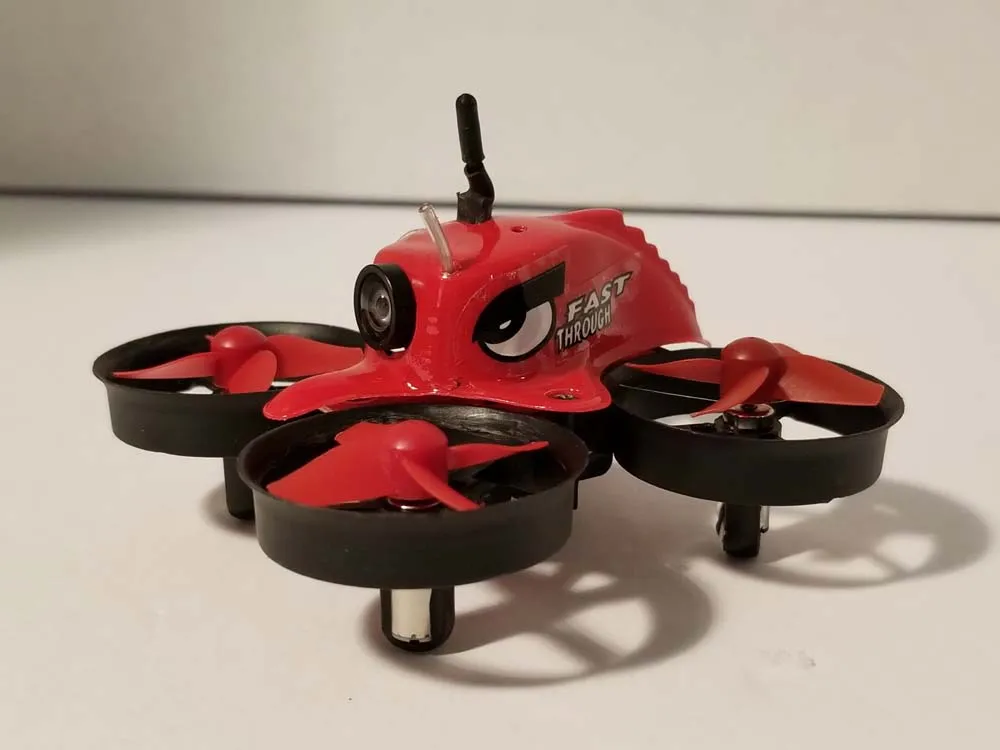

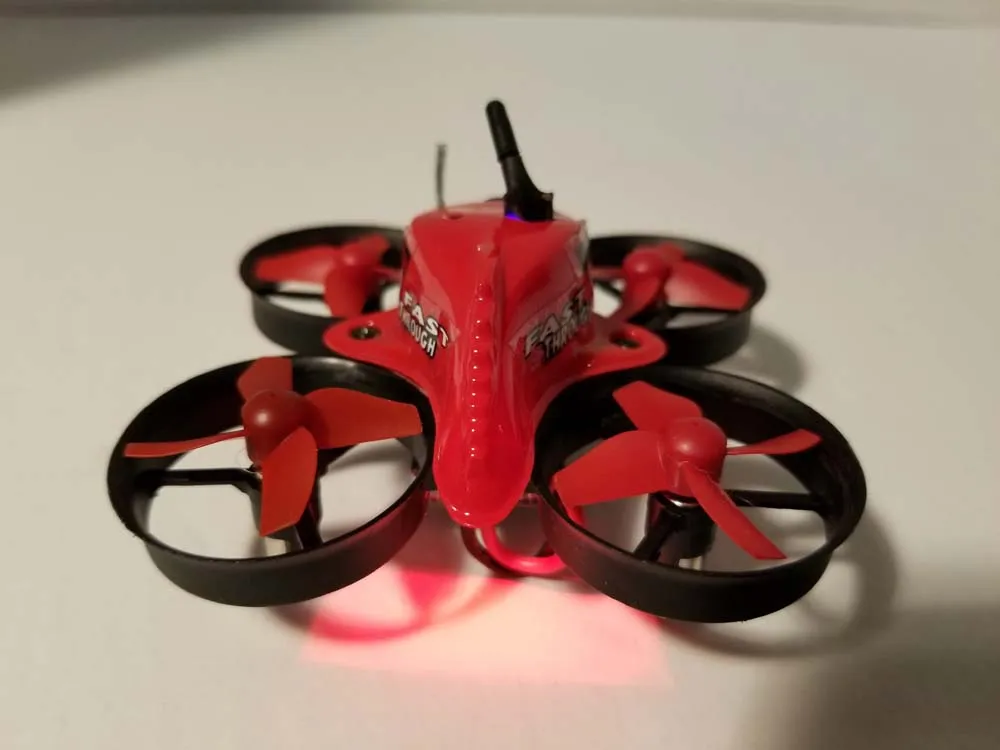

    Внешний вид

    Спецификация

    Меню англоязычное.

    Продолжительность работы на одном заряде – 1 час.

    Дрон

    Торговая марка – Eachine.

    Габариты рамы – 65 мм.

    Функции: автоматический поиск каналов, отображение частоты AV сигнала и актуального напряжения в аккумуляторе.

    Напряжение на аккумулятор – 3.7-4.2V.

    Аккумулятор в БЛА – Li-Po, одно-баночный, ёмкость 200мАч, есть разъем JST ZH на 1,5 мм.

    Аккумулятор – Li-Po, одно-баночный, ёмкость 500мАч.

    Вес дрона с батареей – 25 г.

    Система цветопередачи – NTSC или PAL.

    FPV очки Eachine VR006

    Моторы – модель 6015, тип коллекторный, мощность 17000KV.

    Диагональ и разрешение экрана: 7,62 см, 500х300p.

    Габариты (без антенны) – 138х129х79 мм.

    Тип сенсора — 1/3 «CMOS.

    Камера

    Рабочая температура – от -10 до +40 градусов по Цельсию.

    Частота приема сигнала – 5.8 ГГц, 40 каналов.

    Разрешение и четкость снимков — M7 1000TVL.

    Модель устройства – E013.

    Размеры БЛА – 83,5×83,5×42,2 мм.

    Вес очков (без антенны, головного ремня) – 165 г.

    Поле зрения — 120°FOV H170°.

    Диапазон рабочего тока – 350-450мА.

    Максимальная продолжительность полёта – 5 минут.

    Чувствительность приема данных: -95дБм.

    Моторы

    В квадрокоптере установлены стандартные 1S моторы. Мощность достигает 17000KV – новичкам такого потенциала вполне хватит. Как только вы освоите пилотирование в FPV режиме, установите более быстрые и мощные моторы. Дрон станет динамичнее, а полёты «острее».

    Режимов активности или расходов в БЛА три. Чтобы выбрать один из вариантов, нажмите на соответствующую кнопку пульта управления. Число коротких звуковых сигналов соответствует номеру выбранного режима. Чем больше режим, тем выше расход и активность.

    Камера

    На дрон установлена камера, которая привлекает не только своим 1/3″ CMOS сенсором или разрешением M7 1000TVL, но и широким полем зрения — 120° H170°. Один минус – отсутствие регулируемого угла наклона. Модуль фиксируется в строго горизонтальном положении. Светочувствительность у камеры неплохая. Во время полёта она выдает хорошую картинку.

    Видеопередатчик

    Передача видеосигнала осуществляется при помощи VTX. Устройство работает на частоте 5.8ГГц, имеет мощность 25мВт и рассчитано на 40 каналов. Качество передаваемого сигнала хорошее, но частотный диапазон мог бы быть лучше. Когда территория полёта свободна от помех, транслировать картинку можно на расстоянии до 30 м.

    В закрытых пространствах такой показатель самый оптимальный – большего и не надо.

    Когда летаешь один

    Предполетная настройка VTX не требуется, если планируется одиночный полёт в домашних условиях. Алгоритм действий выглядит следующим образом:

  • 2) Включение очков. Удерживайте кнопку «Scan» 4 секунды, чтобы включился экран.
  • 6) Изменение положения стика. Из нижней позиции переведите «Throttle» в максимально верхнее, а затем верните в исходную позицию. Светодиод на пульте выключится.
  • 7) Запуск дрона в полёт.
  • 4) Проверка стика газа. Убедитесь, что «Throttle» максимально смещен вниз.
  • 5) Включение пульта управления. Синий индикатор перестанет мигать, вместо него включится красный светодиод.
  • 3) Поиск канала трансляции. Нажмите на «Scan», не удерживая кнопку. Справа внизу появится одноименная надпись, а на дисплее – изображение, транслируемое с камеры БЛА.
  • 1) Включение дрона. Светодиод синего цвета начнёт часто мигать.

    • Когда летаешь группой

    Если планируется совместный полёт нескольких дронов, возникают сложности. Можно предотвратить несуразицу с трансляцией картинки в режиме FPV, если каждое устройство следует настроить на отличную от других частоту. Воспользуйтесь тонкой настройкой VTX. Видеопередатчик рассчитан на 40 каналов.

    Настройка

    Чтобы сменить канал или выбрать другую полосу частот, нажмите на кнопку около антенны видеопередатчика. Она находится сверху фюзеляжа. Выбор сопровождается цветовым сигналом: индикаторы расположены в два ряда. Один – синего цвета, другой – красного. Оба находятся на плате VTX.

    Из-за такого расположения светодиодов во время настройки приходится отделять фюзеляж от рамы, откручивать винты с каждой стороны. Чтобы не разбирать БЛА, загляните в проём в хвосте дрона. Оттуда прекрасно видно цветные светодиоды. Такой способ проверки заметно сократит время настройки параметров.

    Светодиоды

    Синие светодиоды (их всего 5 штук) используются для отображения выбранной полосы частот. Чтобы сменить первоначальное значение, зажмите кнопку и удерживайте около 2 секунд. Вы не пропустите момент, когда нужно убрать палец: как только замигает «Индикатор времени», настройка закончена.

    Этот индикатор располагается в качестве шестого светодиода. Он мигает, если менять рабочую частоту. Если индикатор затухает, значит, поменялась система цветопередачи с NTSC на PAL или наоборот.

    Есть седьмой светодиод. Он отражает рабочую систему передачи цвета. Во время мигания активирована система PAL. Когда диод просто горит – NTSC. Чтобы поменять параметры, удерживайте кнопку 5 секунд. Предыдущий индикатор потухнет. Ориентируйтесь на него, чтобы понять, произошла настройка или еще нет.

    Второй ряд еще длиннее – включает 8 светодиодов, только красного цвета. Каждый из индикаторов соответствует номеру канала. Чтобы выбрать один из 8 вариантов, нажмите и сразу же отпустите кнопку.

    После выбора частоты передачи сигнала нужно запустить автоматический поиск на очках. Нажмите «Scan», не удерживайте кнопку. Дрон подключится к индивидуальной частоте передачи видеолинка. Теперь можно начать гонку БЛА – никаких проблем с трансляцией картинки не возникнет.

    FPV очки Eachine VR006

    Максимальная комплектация энергичного FPV дрона включает фирменные очки с одной антенной — VR006. Что интересно, таким же аксессуаром укомплектован квадрокоптер Q90C, более мощный и динамичный. Очки выполнены качественно, сделаны из хороших материалов, в связи с чем производитель оснащает ими дроны и для новичков, и для любителей.

    Дисплей

    Экран на очках – трёхдюймовый. Разрешение составляет 500х300 пикселей. В FPV очки встроен VTX с 40 каналами. Формат изображения – 4:3 – не очень удачный. Для полётов в FPV режиме это скорее минус.

    АКБ

    В очки встроен аккумулятор литий-полимерного типа, однобачный, на 500мАч. Полноценного заряда хватает на 1 час активной работы. В спецификации указаны точно такие же цифры, поэтому производитель довольно объективно описал свойства дрона.

    При критичном заряде батареи в левой части экрана начинает мигать индикатор. Отображается остаточное напряжение (при максимальном заряде вольтаж достигает 4.2-3.7). Если не предпринять меры, например, выключить очки или поменять аккумулятор, спустя время экран погаснет.

    Зарядка

    Чтобы зарядить устройство, воспользуйтесь ISB кабелем из комплекта. Восстановить заряд можно за 50 минут. Разъем для ЗУ расположен слева очков, под антенной. О восполнении заряда сигнализирует красный светодиод. Он находится снизу очков. Как только АКБ зарядится, индикатор погаснет.

    На очках можно найти еще один красный светодиод, который прячется за вентиляционным каналом. Он горит, когда очки включены, и потухает при отключении. Во время взаимодействия с кнопкой «Scan» часто диод часто мигает.

    Очки реализованы в бюджетном исполнении, но это не повлияло на их оценку. Они надежно фиксируются на голове. Маска плотно прилегает к лицу полёта. Ни один просвет не мешает управлению БЛА. Есть поролоновый уплотнитель в комплекте – он мягкий и приятный наощупь. К качеству транслируемого изображения вопросов тоже нет – оно довольно четкое при условии достаточного освещения. Пользователь не ощущает дискомфорта даже при длительном управлении БЛА. Это хороший вариант для начинающих пилотов.

    Кнопки управления

    «+», «-» — кнопки самостоятельного регулирования полосы частот, выбора параметров в меню.

    «Menu» — кнопка получения доступа к яркости, насыщенности, контрасту, режимам AV-IN, AV.

    «Scan» — кнопка запуска автоматического поиска частоты видеосигнала (короткое нажатие), для включения и выключения очков (длинное нажатие).

    Производитель расширил сферу использования FPV очков, поэтому добавил AV-IN порт. Благодаря ему можно вывести картинку на экран любого устройства, которое поддерживает классическое сопряжение через «тюльпаны». Предоставив пилотам такую возможность, разработчик не укомплектовал дрон кабелем. В максимальной комплектации он должен быть – такая информация размещена на официальном сайте.

    Если вы уже пользовались FPV очками, но из более дорого сегмента, то вряд ли объективно оцените предложение компании Eachine. Новички же отзываются об аксессуаре в положительном ключе. Для первых полётов такие очки подходят лучше всего. Они позволяют полностью погрузить в FPV режим и быстро разобраться с управлением дрона. Пару таких тренировок, и вы легко освоите пилотирование от первого лица на E013 Small Pepper.

    Питание

    В стоковой комплектации производитель предлагает Li-Po аккумулятор однобаночного типа. Ёмкость батареи составляет 200мАч. Скорость разряда достигает 35С, что довольно показательно для такого маленького и мощного квадрокоптера. Разработчик заявил время полёта в 5 минут. Но на деле эта цифра заметно меньше – 3 минуты 40 секунд, и это при выборе первого режима расходов. Это вполне нормально для подобных дронов. Стокового аккумулятора хватит на 40-60 циклов зарядки и разрядки, после чего производительность начнет снижаться. Глупо ожидать от дешевых АКБ чего-то другого.

    Зарядка

    Чтобы зарядить аккумулятор, воспользуйтесь USB кабелем. На восполнение заряда уйдет 40 минут. Если красный светодиод горит, не прекращая, батарея полностью заряжена. Индикатор располагается на USB штекере. На первых порах время полёта будет минимальным. Но чем чаще вы будете запускать дрон, тем большим станет время полёта. Максимум – 3 минуты 40 секунд.

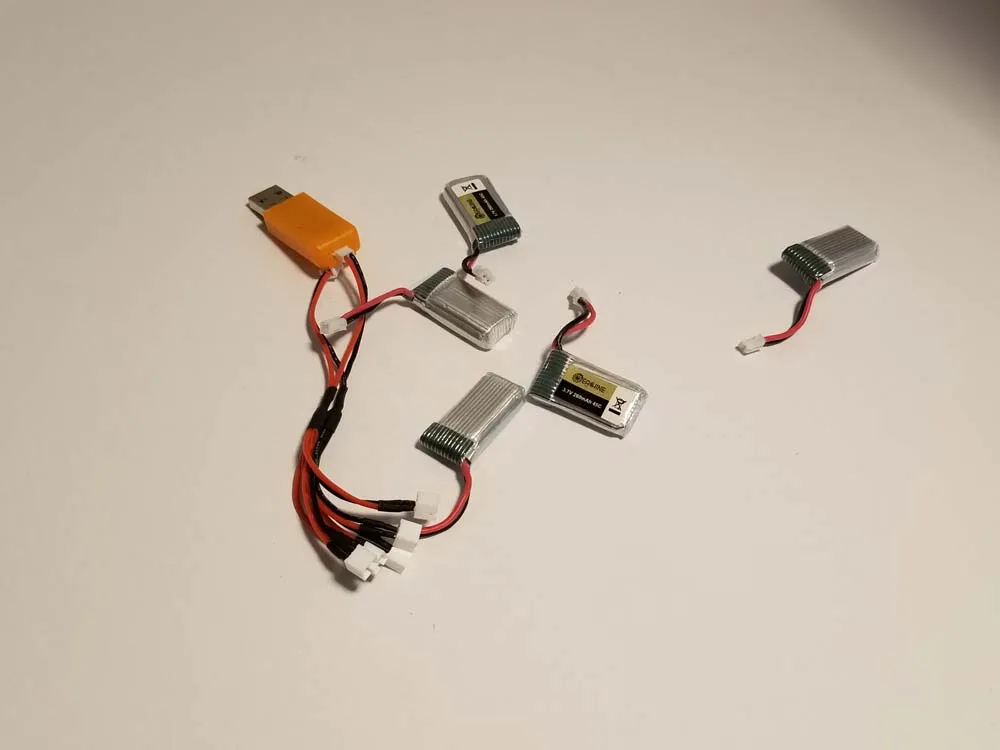

    Чтобы не тратить время на зарядку стокового АКБ, приобретите запасные аккумуляторы с увеличенной ёмкостью. Скорость разряда тоже может быть выше. Пока один из них будет заряжаться, второй можно использовать по назначению. При таком подходе можно продлить время полёта до 5 минут.

    Индикация

    Если аккумулятор разрядится, начнёт мигать синий индикатор. Интересно, что в очках этого невидно, поэтому пилот не узнает о разрядке. Это огромный минус. Литий-полимерные аккумуляторы не выносят чрезмерного заряда и разряда, потому что работоспособность и производительность падает. Если игнорировать этот факт, батарея не будет держать заряд, а скорость разрядки заметно вырастет. Чтобы обеспечить долговечность АКБ, следите за разрядкой и зарядкой аккумулятора, не допускайте критичных ситуаций.

    Обратите внимание на красный светодиод, который расположен на штекере зарядки. Он горит, даже когда АКБ не подключен. Используйте этот способ, если нужно проверить рабочее состояние светодиода.

    Управление

    Пуль для дистанционного управления дроном имеет компактный размер, качественное исполнение. Рабочая частота выбрана классическая – 2.4ГГц. Стики для управления квадрокоптером изготовлены из металлизированного сплава, что повышает их прочность. Среди конкурентов такой материал встречается редко. Аппаратура очень удобна, эргономично, все кнопки имеют удачное расположение. Прежде чем взять в руки пульт и начать управлять дроном, прочитайте инструкцию пользователя.

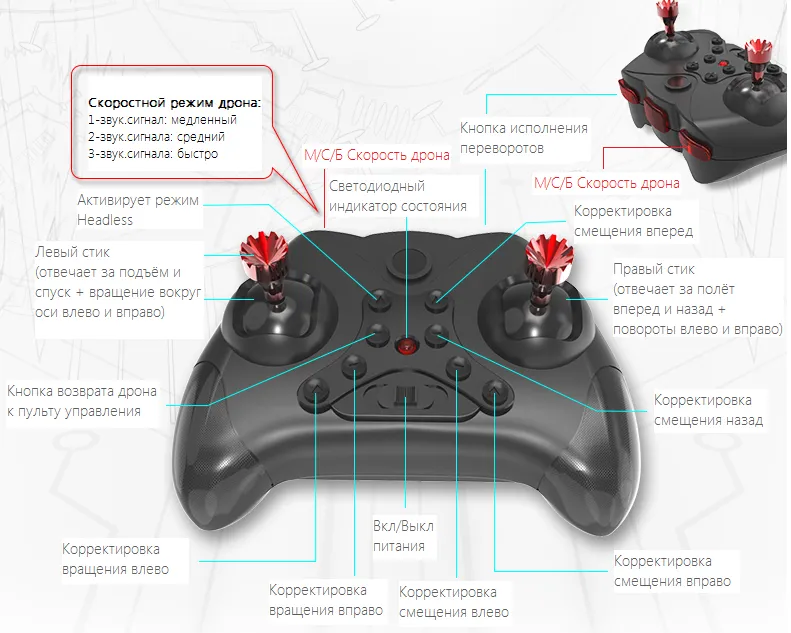

    Назначение кнопок

    Питание

    В аппаратуре стоят батарейки «ААА» в количестве 3 штук. Производитель не включил их в комплект, поэтому придется приобрести аккумуляторы отдельно.

    Моделью E013 Small Pepper можно управлять только пультом из комплекта. Своя аппаратура не подойдет – используйте её для других квадрокоптеров. Подобное ограничение вызвано спецификой электроники, которая стоит в дроне. Такое положение вещей в подобном классе БЛА встречается довольно часто.

    Еще один полезный совет: когда решите установить АКБ, выкрутите винт, но не вынимайте его. За фиксацию крепежа отвечает пластиковая шайба. Именно она предотвращает выпадение винта.

    Рекомендации

  • Чтобы улучшить обмен сигналом на 2.4 ГГц, выведите антенну на улицу, установите по вертикали. Изначально она горизонтально располагается параллельно плате и спрятана под защитным куполом. Особых сложностей не возникнет.
  • Чтобы гироскоп работал максимально точно, проводите калибровку после любого (даже незначительного!) краша. Когда произойдет авария, установите квадрокоптер по горизонтали, в предполетную позицию. Переведите стики по направлению вниз и вправо. Угол наклона должен составить 45 градусов. Если всё сделано правильно, последует протяжный звук. Не отпускайте джойстики, пока светодиод не прекратит мигать синим цветом. Как только это случилось, гироскоп откалиброван.

    • Цена

    Сайты выставляют разные цены на обе комплектации беспилотника. Если вы не хотите покупать FPV очки, дрон обойдется в 36 долларов. С очками цена вырастет вдвое и составит 66 долларов.

    Вывод

  • Стоимость БЛА – 7 из 10.
  • Функции беспилотника – 3 из 10.
  • Комплектация производителя – 10 из 10.
  • Соотношение качественных характеристик и стоимости – 10 из 10.
  • Лётные свойства – 7 из 10.
  • Свойства камеры – 6 из 10.
  • Продолжительность полёта на одном заряде – 1 из 10.
  • Надежность и прочность квадрика – 7 из 10.
  • Компактные размеры – 10 из 10.

    • ПЛЮСЫ

  • Высокое качество;
  • Безопасность;
  • Устойчивость к падениям;
  • Камера для FPV режима с VTX;
  • Доступная стоимость.
  • RTF-комплектация;
  • 3 интеллектуальных режима расходов;
  • Вес БЛА – 25 г;
  • Хорошая управляемость и стабильность;
  • Качественные, удобные и простые в использовании фирменные FPV очки;

    • МИНУСЫ

  • Неудачный формат изображения в очках – 4:3;
  • Совместимость только с пультом управления из комплекта;
  • Отсутствует Акро режим;
  • Недостаточно мощные моторы;
  • Часто попадается бракованная рама.
  • Полётный контроллер нельзя настроить через конфигуратор;
  • Плохое расположение антенны;
  • Отсутствует AV-кабель;
  • При использовании очков не видно заряда дрона;

    • Квадрокоптер подойдет новичкам. Школьники с удовольствием оценят достоинства БЛА. Разработчик установил ограничение по возрасту 14+, но это скорее перестраховка. На практике беспилотник отличается повышенной безопасностью. Нанести вред людям не так просто — придется постараться. Довольно просто избежать столкновений с предметами быта, ведь устройство предназначено для полётов в домашней обстановке.

    Высокий уровень безопасности напрямую связан с малым весом устройства – всего 25 г. Корпус изготовлен из ABS, что обеспечивает достаточную прочность. Моторы не слишком мощные, несущие винты защищены от деформации – всё это положительно сказывается на характеристиках дрона.

    В обзорах люди обращают внимание на ударопрочные качества беспилотника. Действительно, рама достаточно эластична, винты защищены, VTX и камеры спрятаны под куполом. Новички, которые не имеют достаточных навыков пилотирования, даже при совершении ошибок или при падении дрона не смогут нанести ему серьёзный вред. О полном сохранении целостности корпуса и всех элементов говорить не приходится, но самые главные механизмы надёжно защищены. Помните о мерах безопасности, избегайте помех и препятствий на территории полёта. Лётные характеристики БЛА заслуживают особого внимания. Даже после крашей, небольших деформаций устройство летает, как и прежде: та же хорошая управляемость, стабильная работа и идеальные перевороты на 360 градусов.

    К функциональной составляющей устройства тоже нет вопросов. Дрон всегда возвращается к пульту управления при нажатии соответствующей кнопки. Не было замечено сбоев и при выборе режима «Headless». Флипы дрон выполняет безукоризненно.

    Среди минусов устройства – возможный брак на раме. Если сразу же выявить недочет не удалось, осмотрите дрон после первого краша. Возможно, недостаток проявит себя. Но даже брак не сможет испортить впечатление от беспилотника. Он представляет бюджетный сегмент, идеально подходит для полётов от первого лица, укомплектован очками (в максимальной версии) – оправдывает стоимость в несколько раз. Дрон больше всего подходит новичкам. Его можно использовать только в домашней обстановке, в закрытых пространствах – для улицы модель не подходит.
